重磅!华为突然抛出“韬定律”引爆半导体行情!封测板块先沸腾了......

5月25日，当全球半导体巨头还在为2纳米的物理极限砸下千亿资金时。

华为在上海ISCAS 2026现场，抛出了一条截然不同的路线。华为董事、半导体业务部总裁何庭波在演讲中正式提出“韬（τ）定律”。

宣告芯片演进不再死磕线宽的“几何缩微”，而是转向压缩信号时延的“时间缩微”。

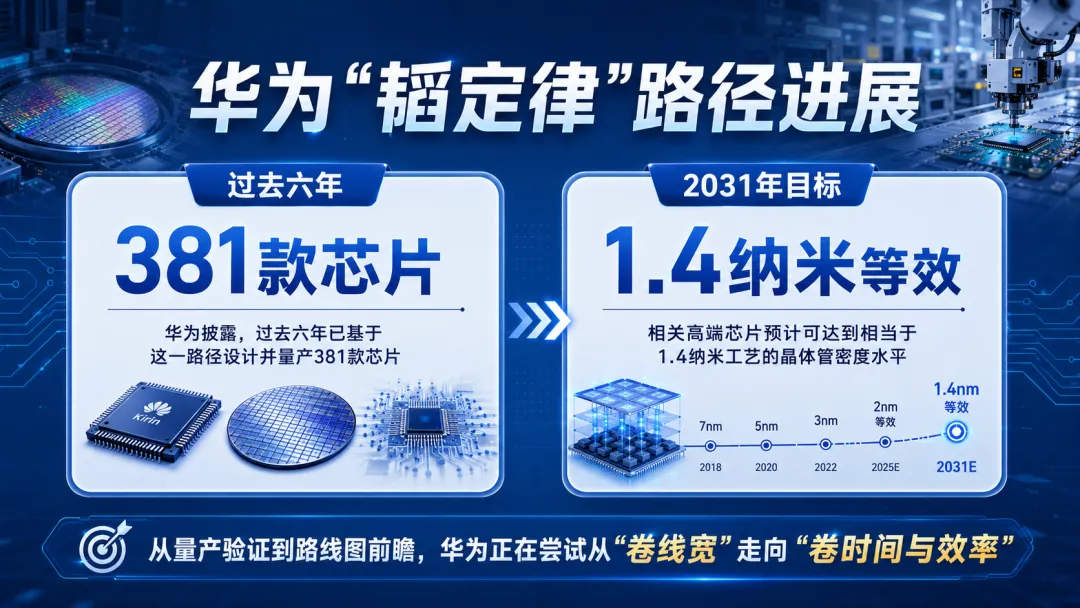

华为还披露，过去六年，公司已基于这一路径设计并量产381款芯片。

同时，预计到2031年，相关高端芯片可达到相当于1.4纳米工艺的晶体管密度水平。

简单点来说。

像大家更熟悉的是摩尔定律。它的核心，是把晶体管做得更小、更密，通过持续缩小线宽，把更多晶体管塞进更小面积里，让芯片性能继续往前走。

韬定律想解决的，则是另一类问题。

当工艺不断逼近物理极限之后，限制芯片性能的，已经不只是晶体管数量本身，还包括信号在芯片内部传输的距离、延迟和能耗。

华为这次提出的思路，就是通过降低时间常数τ，也就是压缩芯片内部数据传输所需的时间，来提升整体效率。

说得更直白一点，它关心的重点，是怎样让芯片和系统内部的数据跑得更快，而不是继续把全部注意力都放在线宽缩小上。

打个比方，摩尔定律更像是在一座城市里把房子盖得更密；

韬定律更像是在重新修路，让车跑得更快、绕得更少。

华为提到的“逻辑折叠”，就是这套思路里的关键技术。

它追求的不是单纯把芯片做得更小，而是通过更紧凑的布局、更短的关键路径，把芯片内部的数据流动效率提上去。

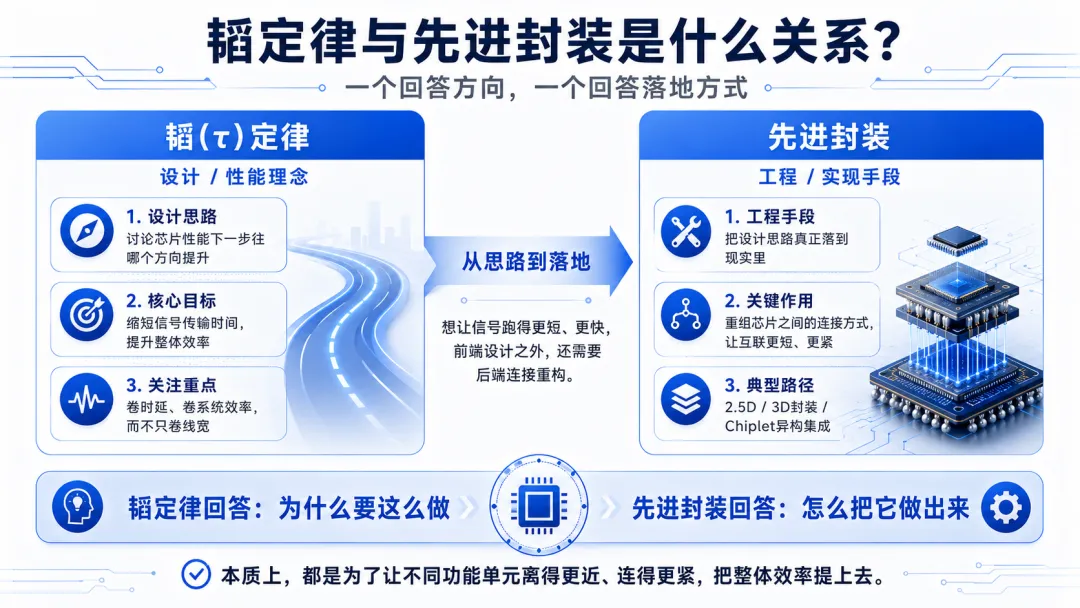

说到这里，很多人可能会觉得，感觉怎么这么像先进封装？

这种感觉没错，但两者并不是一回事。

韬定律更接近一种设计思路，讨论的是芯片性能接下来该往哪个方向继续提升。

先进封装则更像是一套工程手段，解决的是如何把这类思路落到现实里。

因为想让信号跑得更短、更快，很多时候光靠前端电路设计还不够，还得靠后端重新组织芯片之间的连接方式，比如更短的互联路径、更高密度的集成、更紧凑的布局。

行业里常见的2.5D、3D封装、chiplet异构集成，本质上都在做类似的事情，就是让不同功能单元离得更近、连得更紧，从而把整体效率提上去。

先进封装本来也是后摩尔时代继续推动性能提升的重要路径。

这也是为什么，消息出来后，国内封测厂商很快出现集体异动。

资金看中的，不只是“韬定律”这个新提法，而是它背后对应的先进封装和系统级协同逻辑。

所以更准确地说，韬定律解决的是方向问题，也就是芯片竞争为什么要从“卷线宽”转向“卷时延、卷系统效率”；

先进封装解决的则是落地问题，也就是怎样通过chiplet、3D堆叠、异构集成这些方式，把信号路径缩短，把系统效率真正做出来。

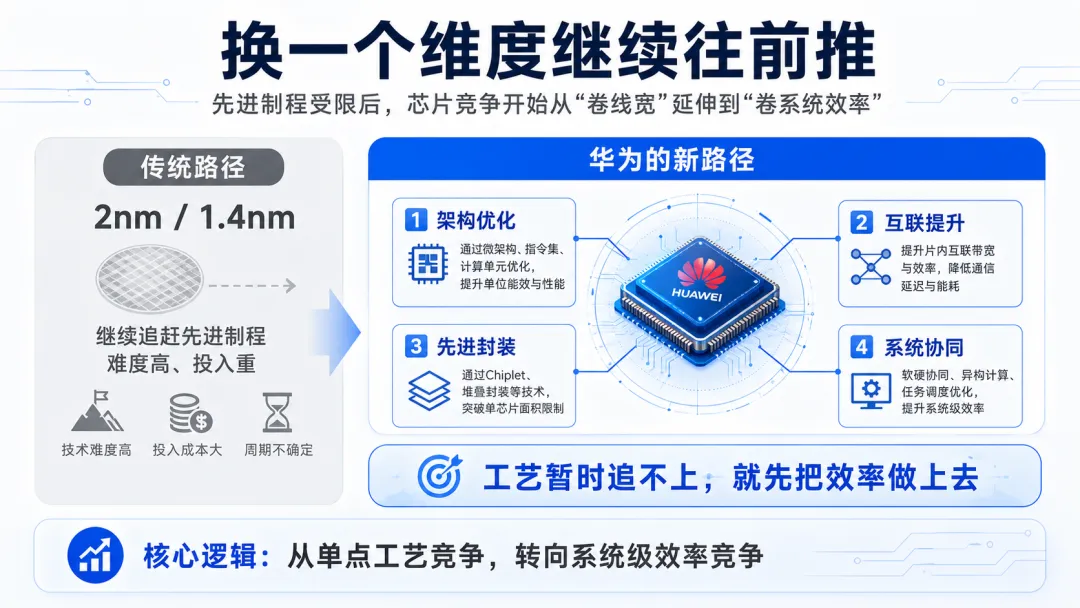

在先进制程受限的情况下，如果还完全按全球主流节奏去拼2纳米、1.4纳米，难度很高，投入也极重。

华为现在做的，是换一个维度继续往前推。工艺暂时追不上，那就先从架构、互联、封装和系统协同上把效率做上去。

这次消息出来后，很多人的注意力都被“2031年达到1.4纳米等效”这句话吸引走了。

这个目标当然有冲击力，但真正更值得看的，其实是华为已经摆出了一条相对完整的路线图。

过去六年量产381款芯片，新一代麒麟手机芯片预计将采用逻辑折叠技术，这说明这条路径至少已经开始从概念走向产品。

当然，这里面也要保持一点冷静。华为提出的“2031年达到1.4纳米等效”目前仍是公司路线图，这一目标尚无第三方独立验证。

但就算先不讨论这个目标能不能完全兑现，这件事本身也已经说明一个变化——芯片竞争正在变得更像系统竞争。

往后看，受影响的也不会只是单一芯片设计公司。

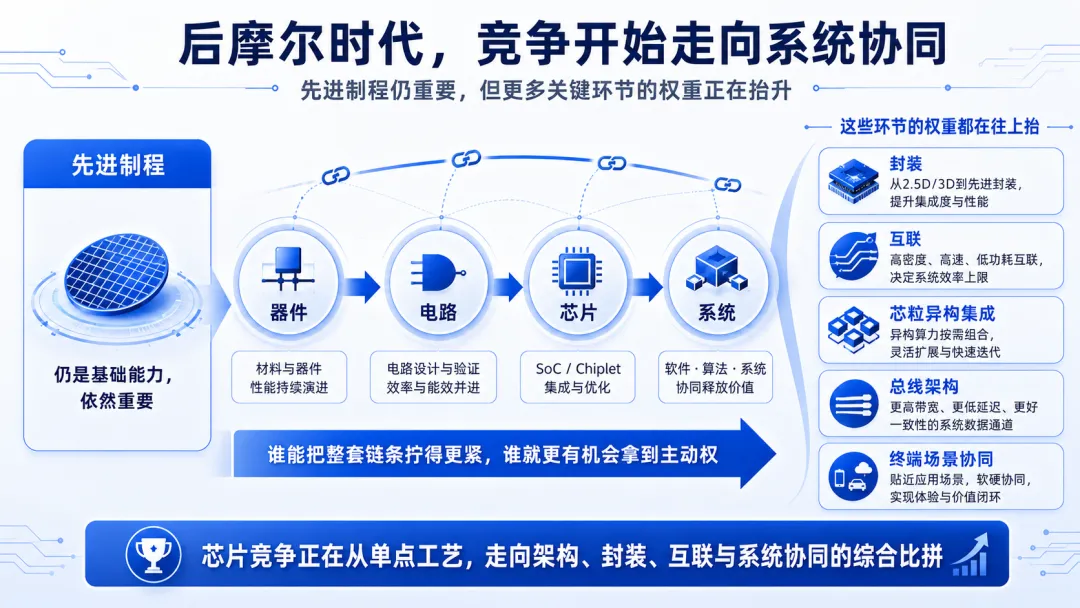

先进制程当然仍然重要，但封装、互联、芯粒异构集成、总线架构、终端场景协同，这些环节的权重都在往上抬。

谁能把器件、电路、芯片到系统这一整套链条更紧地拧在一起，谁就更有机会在后摩尔时代拿到主动权。

从更大的产业背景看，这条路也已经具备了相应的土壤。

IDC数据显示，2025年中国本土GPU和AI芯片厂商已拿下约41%的国内AI加速卡市场，华为昇腾出货量达到81.2万张。

可以看出，本土芯片在市场端已经有了更强的承接空间，系统级路线也开始有更大的落地场景。

结语：

摩尔定律并没有失效，先进制程也依然是芯片行业最硬的门槛之一。

但当这条路越来越慢、越来越贵的时候，半导体竞争也在悄悄变形。

华为这次提出“韬定律”，其实可以看出，芯片接下来的竞争，不会只发生在显微镜下那几纳米的线宽里，也会发生在系统内部每一次信号传输的时间压缩里。

刻得更小当然重要。

但在后摩尔时代，跑得更快、连得更紧、协同得更顺，也同样重要。
