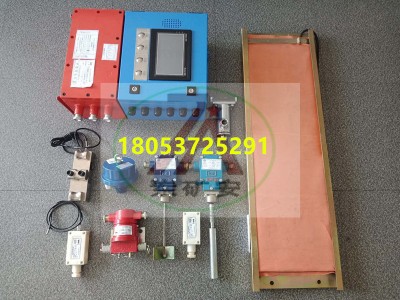

皮带保护装置该控制器适用于煤矿井下有瓦斯和煤尘爆炸的危险环境或地面严酷环境，也可作为冶金矿山、露天煤矿、港口码头、选煤厂、发电厂等恶劣环境中的皮带运输机的综合保护，替代现有的各种皮带机综合保护装置。该控制器不仅可以完成单机设备控制的自动化，还可以以组网的形式组成系统，实现分布分级式远程监控和管理。
山东岽达机电有限责任公司-刘经理18053725291,0537-3155291
特点
皮带保护装置KXJ-127矿用隔爆兼本质安全型可编程控制箱 以矿用本安型PLC为控制核心，集先进的电子技术、PLC技术、自动化技术、通讯技术、抗干扰技术于一体的新一代矿用控制器（以下简称为控制器）。该控制器具有极高的可靠性和性价比、强大的通讯能力、触摸液晶屏显示、丰富的操作及功能按键、语音报警等特点，是一种适用于在煤尘、瓦斯等危险环境中使用的智能控制装置，其通用性广、适应性强，能实现各种场合中胶带运输机的检测、监测及控制自动化。
防爆型式
矿用隔爆兼本安型 防爆标志：Exd[ib]I
主要技术参数
供电电源
工作电压：AC127V/ AC36V，电源电压波动范围:额定电压的75%～110%, 功率不大于40W。
本安参数：U0：DC12V；I0：1.5A；C0：5uF；L0：2mH
显示与操作
人机界面用于显示和参数设置，面板上的金属按键用于操作。
集控台数：可以有8台控制器实现集控。
山东岽达机电有限责任公司-刘经理18053725291,0537-3155291
结构特征
总体结构
控制器为矿用隔爆兼本质安全型，标志为“Exd[ib]I”。分为本安腔和隔爆腔两大部分，通过多芯电缆连接。
上部为本安腔，内部安装有矿用本安型PLC、接线端子、线槽等；两侧共有10个喇叭口用于连接本安信号；本安腔面板上嵌入扬声器、人机界面和金属按键。
隔爆腔内有本安电源、大功率继电器与非安型开关量输入接口等，两侧安装4个喇叭口。
控制器使用本安型模块化PLC为控制核心，易于组合，易于扩展。
PLC模块
该控制器的控制核心为本安型模块化PLC，用于开关量的数据采集、频率量的数据采集，继电器输出控制，语音报警、远程网络通讯等。本安型模块化PLC由CPU模块、开关量输入模块、开关量输出模块、通讯模块、语音模块等功能模块组成。
人机界面
该控制器的面板上安装一个人机界面，设备的运行状态、故障类型与位置、参数设置等信息都通过该液晶屏实现汉字显示，操作人员能较直观了解被控设备在运行时的工作状态。
PLC模块、文本显示器与外部传感器需要的本安电压通过隔爆腔的本安电源供给，本安输出信号通过控制隔爆腔的大功率继电器去控制非安的被控设备，非安型开关量输入通过光耦隔离给本安型输入接口。
接张力传感器（三线制传感器接法：“电源”接传感器的电源﹢，“接地”接传感器的电源﹣，“张力”接传感器输出信号；两线制传感器接法：“电源”接传感器的电源﹢或信号﹢，“张力”接传感器电源﹣或信号﹣）。\刘经理18053725291,0537-3155291
