在产品研发的项目过程中，跟五金模具其实打交道是非常多的，修模，试模都去搞过，几个字总结，累，手上都是油污等；

五金模具是一种组合型模具，主要冲压材质较硬，或需要折弯等工艺

1.按照工艺性质分类：

1.1冲裁模：

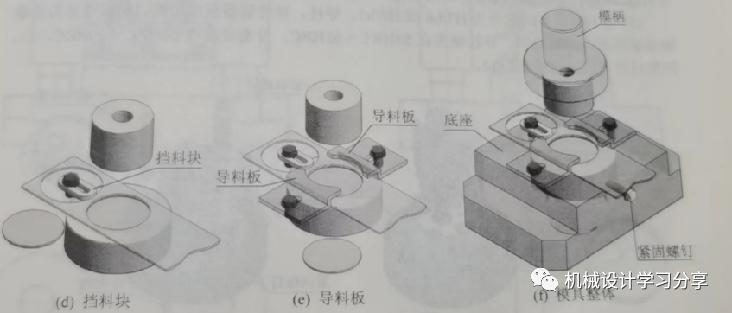

其工作原理是使材料沿封闭或敞开的轮廓线产生分离。这种模具通常用于制造各种形状和尺寸的零件，如落料模、冲孔模、切断模、切口模、切边模和剖切模等。

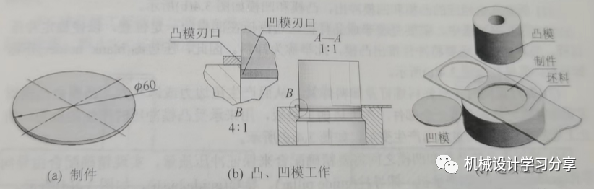

落料模是一种用于将材料切割成特定形状和尺寸的模具。它通常用于制造平板零件或简单的形状。

冲孔模是一种用于在材料上冲出小孔的模具。这种模具通常用于制造需要小孔的零件，如机械零件、电子零件等。

切断模是一种用于将材料切割成一定长度的模具。这种模具通常用于制造需要特定长度的零件。

切口模是一种用于在材料上切割出特定形状和大小的切口或切口的模具。这种模具通常用于制造需要特定形状和大小的零件。

切边模是一种用于将材料边缘切割成特定形状和大小的模具。这种模具通常用于制造需要平滑边缘的零件。

剖切模是一种用于将材料切割成多个薄片的模具。这种模具通常用于制造需要薄片状零件的情况；

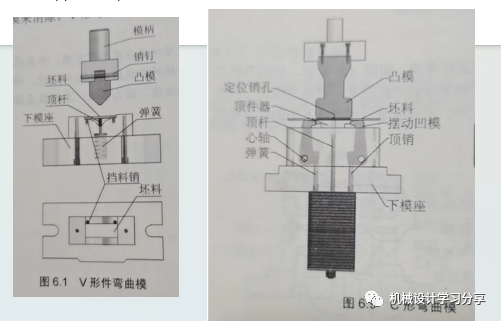

1.2弯曲模：

使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件。这种模具通常用于制造各种弯曲形状的零件，如弯曲管、弯曲板、弯曲棒等

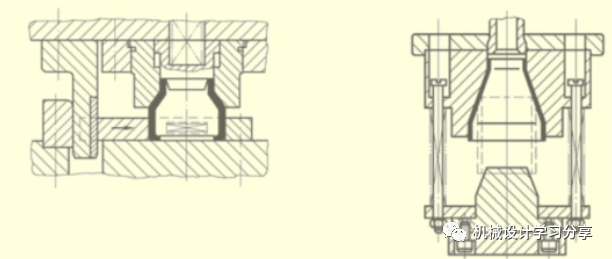

1.3拉深模：

用于将板料毛坯制成开口空心件，或者使空心件进一步改变形状和尺寸；

通常用于制造各种形状的杯、碗、盘、盖等零件；

1.4成形模：

将毛坯或半成品工件按照凸、凹模的形状直接复制成形，材料本身仅产生局部塑性变形的模具。这种模具通常用于制造各种形状的零件，如成形筒、成形板、成形条等

胀形模是一种用于将材料局部扩张成一定形状和大小的模具。它通常用于制造各种需要扩张的零件，如胀形气门、胀形涡轮等。

缩口模是一种用于将材料局部收缩成一定形状和大小的模具。它通常用于制造各种需要缩口的零件，如缩口管、缩口杯等。

扩口模是一种用于将材料局部扩张成一定形状和大小的模具。它通常用于制造各种需要扩口的零件，如扩口管、扩口瓶等。

起伏成形模是一种用于将材料局部起伏成一定形状和大小的模具。它通常用于制造各种需要起伏成形的零件，如起伏板、起伏条等。

翻边模是一种用于将材料边缘翻成一定形状和大小的模具。它通常用于制造各种需要翻边的零件，如翻边筒、翻边盖等。

整形模是一种用于将材料局部整形成一定形状和大小的模具。它通常用于制造各种需要整形的零件，如整形筒、整形板等；
