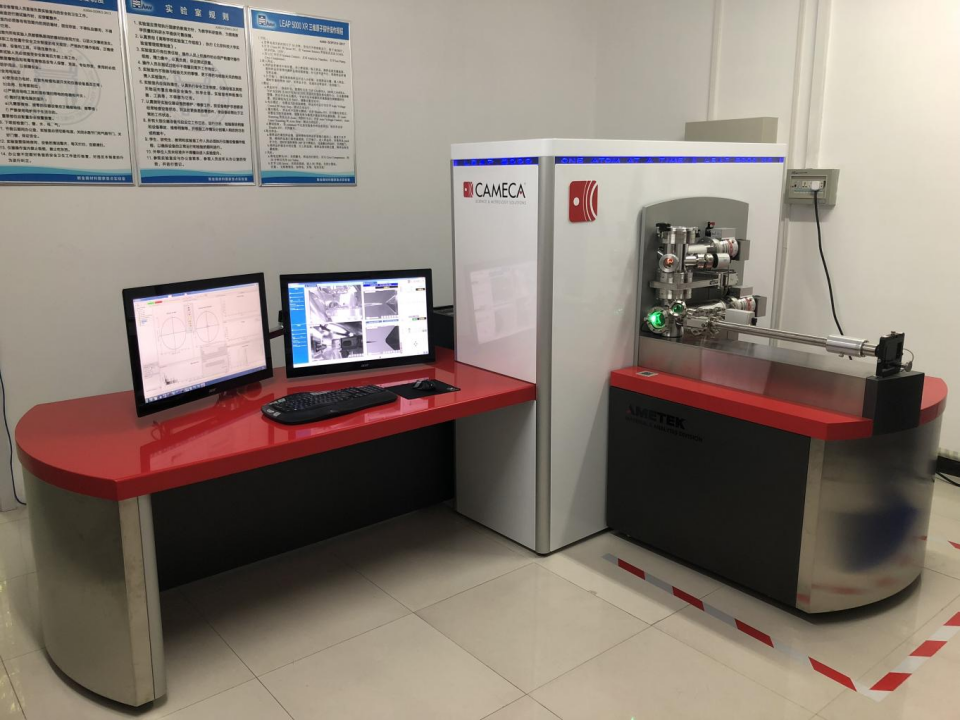

设备型号：LEAP 5000 XR

设备介绍：

三维原子探针（3DAP）又叫原子探针层析技术（APT）是目前唯一一种可提供原子级三维立体图像和化学成分度量的材料分析技术，深度分辨率可达0.1-0.3nm，横向分辨率可达0.3-0.5nm，处于原子尺度显微镜的前沿，特别适合于研究纳米尺度的微小结构(沉淀、团簇、GP区等)的尺寸、分布及成分，以及元素在各种内界面(晶界、相界、多层膜结构中的层间界面等)的偏聚行为。其工作原理是给针尖形状的样品加上一个基本高电压并辅以电脉冲或激光脉冲使得样品中的原子逐个被场离化。离化后的离子进入飞行时间质谱仪到达具有二维位置分辨功能的探测器上并记录飞行时间，到达时间以及二维位置。通过计算机模拟技术得到组成样品的各种元素原子在空间的分布图，从而进一步进行定量分析。
该技术提供了独有的材料在小体积内原子级分辨率的元素分布层析图，随着设备的不断发展，分析体积不断增大，用途显著并稳定扩展，包括金属、半导体器件、纳米材料、矿物、以及有机和生物材料等。

技术参数：

最低样品温度：25K
离子收集率：52%
激光能量：1-1000pJ
空间分辨率：0.1nm（z轴）
环形视场（Al，nm）：> 150
最高脉冲频率：500 KHz
最大数据采集速率：4M ions/ min
背底真空（分析室，Torr）: < 1x10-1

主要功能：

材料进行可视化分析和定量分析。可视化分析包括：观察材料内部晶界、相界、结构界面及位错和缺陷等不同位置形貌定量分析包括：材料内部组分确定，界面或晶界处的沉淀和偏聚的数量、密度和体积和计算等。

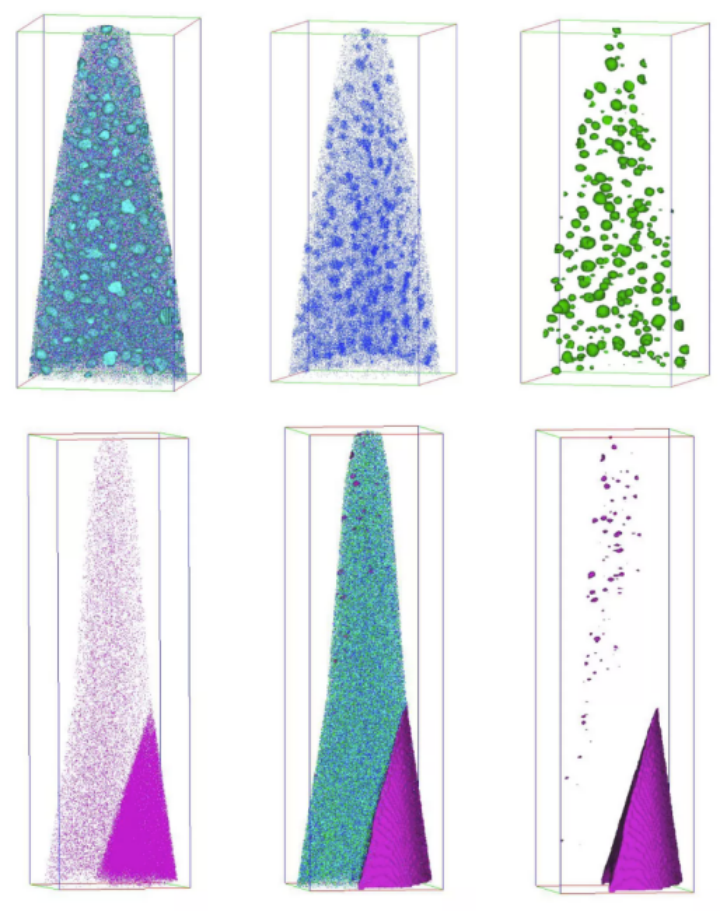

应用实践：

制样及测试细节咨询：

联系人：朱老师

咨询热线：15801692205

放置地点：北京科技大学直属部门新金属材料国家重点实验室主楼172
