仪器小科普(第十六期)

2024-01-18 23:39 浏览:19

仪器小科普

第十六期

高级成像与表面形貌分析用多功能共聚焦显微镜

仪器型号：LSM900

工作原理

高级成像与表面形貌分析用多功能共聚焦显微镜（Confocal），工作原理是来自光源的光通过照明针孔发射出的光聚焦在样品焦平面的某个点上，该点所发射的荧光成像在检测器前的探测针孔上，该点以外的任何发射光均被探测针孔阻挡，从而实现点照明和点探测。被探测点以像点的方式显示在计算机屏幕上，由光路中的扫描系统在被探测点所在的样品焦平面上扫描，从而产生一幅完整的共焦图像。随着样品层面不断转换，只需载物台沿着Z轴连续上下移动，就可得到样品不同层面连续的光切图像。

技术参数

1.激光器单元：405nm、488nm、561nm、640nm波段激光器

2.反光成像物镜：20×0.70高分辨反射光成像物镜、50×0.95高分辨反射光成像物镜

3.相机：500万像素明场相机

4.检测器：Aryscan2超高分辨率检测器

5.分辨率：XY方向120nm，z方向270nm分辨率

6.成像分析：Confomap V9共聚焦成像分析软件

功能特色

1.操作简单。配备有电动扫描载物台，电动扫描台控制手柄

2.多维度测量。具备3D成像、粗糙度、表面积、体积等多种维度测量功能

3.兼容双光源。具备白光和绿光LED双光源

4.多种渲染形式。配备 ZEN3Dxl三维图像处理软件，能够实现阴影、透明、表面、最大强度投影等多种渲染方式，并可进行透明结合表面渲染等不同染方式的结合；可通过Z轴颜色编码视图及浮雕立体视图，实现三维空间的距离和角度测量；具备3D 视频以及 4D 视频制作与导出功能

5.高灵敏度成像。拥有高灵敏度和高精度的全光谱系统，可进行高灵敏度、高信噪比的多通道荧光成像，全光谱扫描和光谱拆分(精度2 nm)

6.兼具双色及三色共定位实验。可使用生命分析模块进行数据分析和整理

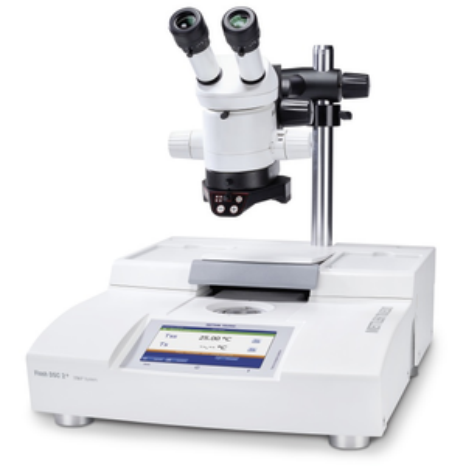

闪速差示扫描量热仪

仪器型号：Flash DSC2+

仪器简介

识别通过测量样品热流随温度或时间变化的函数曲线，实现物理转变和化学反应的定量监测，并可分析材料的结构重组过程。广泛用于材料结构形成分析、快速结晶过程直接测量、接近生产条件下的添加剂机理/熔融结晶过程研究，以及对材料进行全面快速的热分析。

技术参数

1.测试温度范围：-95-1000℃

2.降温速率6K/min-2400000

3.升温速率6K/min-3000000

4.传感器膜材料：硅/氮化硅

5.试样量：50ng-5000ng

6.最大热流信号 Pmax：±20mw

7.热流信号等温飘逸（空传感器）：5μW/h(典型)

8.采点频率：最大1000点/S

功能特色

配备有薄片切片机及显微镜，体积少、效率高、操作简便、精巧美观
