智慧油厂、加油站系统
周界安防解决方案
毫米波雷达视觉融合&可视化综合平台管控
01 系统概述：
随着国民经济的快速发展和人民生活水平的不断提高，我国对石油能源的需求持续增长。近年以来，为满足对石油日益增长的迫切需求，国家大力加强石油设施的建设。众多石油设施的建成，给石油行业的安防带来了重大的挑战，其中以油厂和加油站的周界安防升级显得尤为重要。
油厂出于能源来源和占地面积等考虑，多建造在远离城市的地区。而加油站考虑到用户的加油便捷需求，几乎覆盖了城市、高速和郊外的各个区域。
油厂和加油站的安防要求具有一定的相似性，具有如下特点：石油和设备设施价值不菲，容易为盗窃者所垂涎，而因设备被盗导致的安全隐患则是难以估量；油厂占地面积大、周界范围长，加油站没有围挡、出入人员复杂，两者都要求安保人员必须快速到达入侵地点，并实时掌握报警区域的安防情况；油厂和加油站多有飞禽和小动物出没，落叶也可能进入周界警戒区域。
由于油厂和加油站安防工作的特点，对周界报警系统有如下要求：
报警系统对落叶、鸟禽、小动物等物体的误报率要求接近于零。由于油厂的周界范围大，报警后安防人员出警距离远，如果系统误报率高，容易造成警戒松懈；
设备必须稳定可靠，一旦发生入侵行为，必须准确报告确切的被入侵防区，以便安防人员快速赶往出事区域；同时，前端应有声光报警器发出声光报警，便于安防人员在黑夜中准确辨认被入侵地点，以及对入侵者进行明示警告；
应能与其他安防设施联动，使所有安防设备构成一个整体的安防体系，提高油厂和加油站设施的安全等级；
抗干扰性强，不受周界内的设备设施的电磁噪音干扰，同时也不会干扰其他通讯设备的正常工作。
本方案采用的是先进的毫米波雷达视觉融合周界入侵探测报警技术， 利用多层次、多技术的方式探测可能的入侵威胁。主要由智能周界安防雷视融合终端，监控摄像机（可利旧）、周界雷达、智能分析终端和紧急报警等周界防范设备等组成，系主动式入侵行为报警联动，可实现声音、光照、视频同步联动，具有不漏报、少误报、报警精确定位等特点，并通过可视化综合平台进行统一管理，实现可视化、立体、大范围的入侵警戒，能切实提高周界安防预警的及时率、准确率和应对处理能力，有效满足油厂和加油站的上述安防要求。
油厂周界示意图

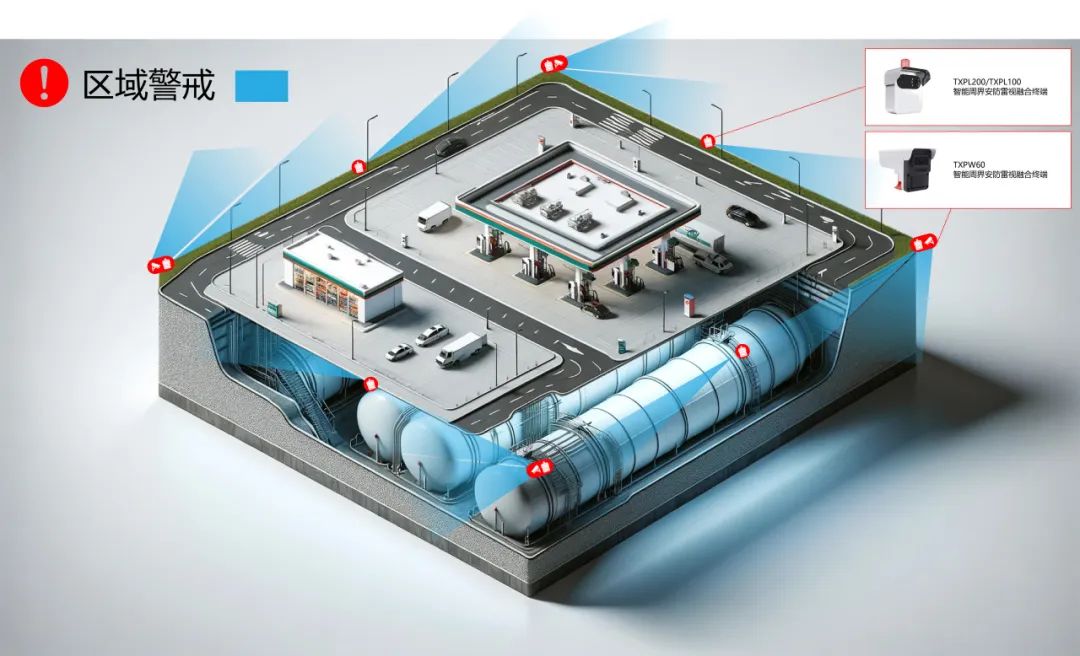

加油站周界示意图
02 设计思路：
本系统设计为一个开放式的安防入侵报警系统，需要兼容油厂和加油站常用的各种安防防护设备，如周界震动光纤、电子围栏、CCTV视频监控等安防系统。既可独立工作，又可与其他系统实现集成联动，达到快速警情确认处理。
时变通讯围绕油厂和加油站周界安防课题积极开展相关研究工作，此次研发的智慧油厂、加油站周界安防入侵报警系统是经多年努力取得的重要成果。该系统在国内国铁高速铁路等项目上得到验证，误报率和稳定性得到检验，性能指标达到且优于行业标准。

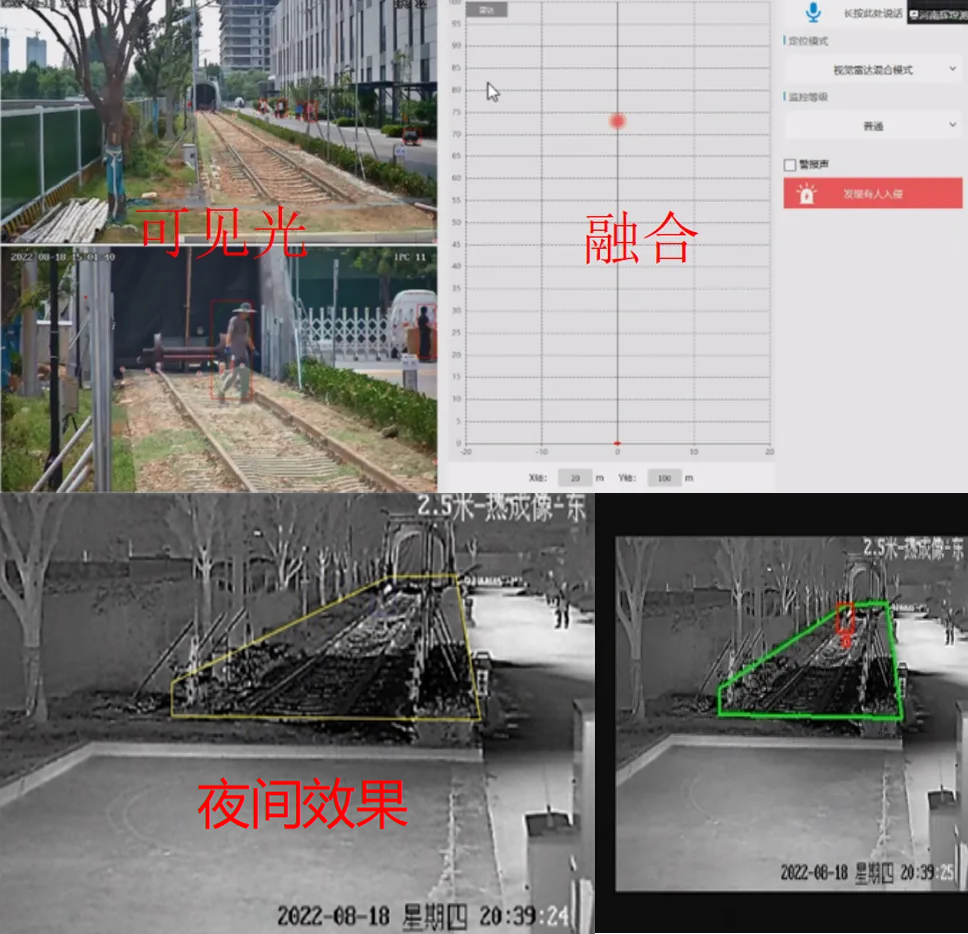

雷达数据与摄像机数据
03 设计依据：
GB50198-94 民用闭路监视电视系统工程技术规范
lGB50343-2004 建筑物电子信息系统防雷技术规范
lGB50348-2004 安全防范工程技术规范
lGB50394-2007 入侵报警系统工程设计规范
lGB50395-2007 视频监控系统工程设计规范
lGB50396-2007 出入口控制系统工程设计规范
lGB10408.1 入侵探测器通用技术条件
lGB12663-2001 防盗报警控制器通用技术条件
lGA/T75-94 安全防范工程程序与要求
lGA/T367-2001 视频安防监控系统技术要求
lGA/T368-2001 入侵报警系统技术要求
lIEC1000-95 电磁兼容性·EMC
04 系统部署：
智慧油厂、加油站周界防入侵报警系统前端设备为智能周界安防雷视融合终端，可安装在高墙围栏外侧或是安防边缘处立杆之上，当入侵目标进入一般性防护区域时，系统开启一级报警，采取声光报警的方式驱离；当入侵目标进入关键防护区域时，系统开启二级报警，指挥中心通过实时视频取证确认事件后，可以及时做到现场警情处理。
周界防入侵报警系统包含智能周界安防雷视融合终端等设备，可以通过平台系统以二维地图或三维电子地图为载体，实现警情呈现，现场处置。

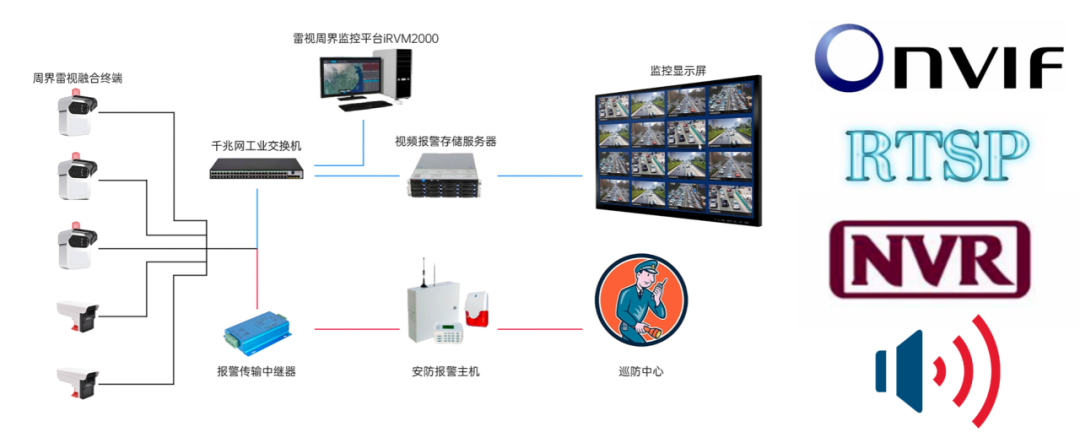

系统集成拓扑图
核心地区：采用智能周界安防雷视融合终端TXPW60追尾安装，每50米至60米安装一个，报警后可显示摄像机画面。
周界报警：采用智能周界安防雷视融合终端TXPL200，每180-200米一个防区，追尾部署在周界外侧。
视频存储：视频可通过NVR存储，实现按时刻回放，按时段下载。

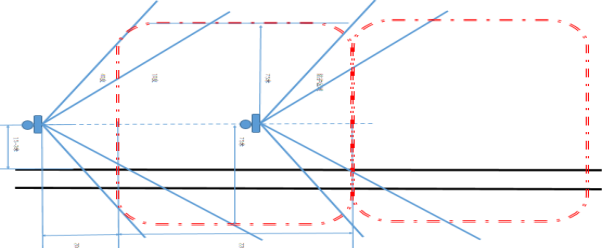

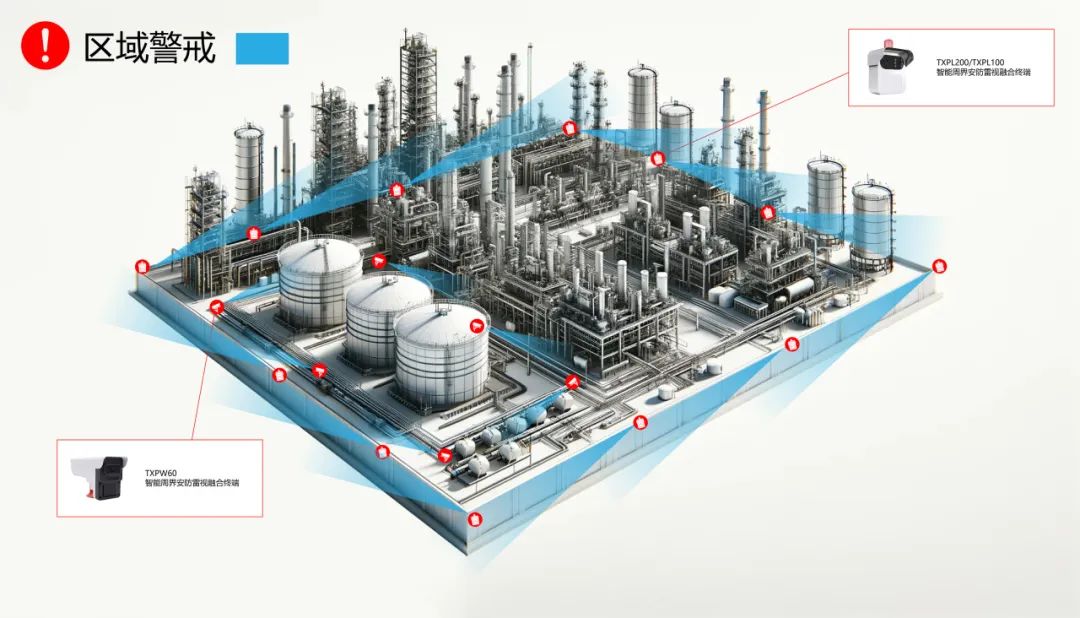

智能周界安防雷视融合终端防护区域
4.1. 可靠稳定
出现误报和漏报等情况是绝对不允许的。首先在设备选型上要充分考虑，选择智能周界安防雷视融合终端的报警方式，可较大的降低误报率。
另外，要充分考虑个别设备损坏、数据传输网络损坏等特殊情况发生的可能性。对于报警前端的防拆卸报警、防水、抗冲击等性能均必须有所考虑。
4.2. 立足整体
从数字化的角度进行总体设计，充分考虑与现有的系统进行整合，而不是形成一个单一的系统。
4.3. 兼容扩展
充分利用油厂和加油站现有的硬件及网络设施，而不是重新全部更换一套。
同时，根据油厂和加油站业务需要，不同的区域有不同的防护要求，不同的人员有不同的防护要求，不搞一刀切式的部署与防护，同时也要避免防护不足或过度投资。
另外，随着油厂和加油站信息化建设的逐步深入，系统要具有面向未来的良好伸缩性能，既能满足当前的需求，又能支持未来不断增加的人员或设备的追踪的需求。
05 系统功能：
TXPL200智能周界安防雷视融合终端能够对不低于200（TXPW60为60米）的探测范围进行微波雷达数字信号分析处理，视觉智能分析识别，雷达和视觉融合分析处理，达到一个高性能以及低误报特性，降低了如在恶劣天气、干扰因素、以及环境改变等等引发误报的可能。终端设备分为五部分：前端毫米波雷达传感器、远焦镜头、近焦镜头、边缘算力处理器、及报警网络控制中心模块。
智慧油厂、加油站周界安防系统要能兼容油厂和加油站常见的各种安防设备，如周界视频监控、周界电子围栏、震动光纤等报警系统。智能周界安防雷视融合终端能够通过网络IP和物理防区接入油厂和加油站现有的安防系统，成为系统的一部分，也可以单独在可视化综合平台上管控。
06 核心设备：

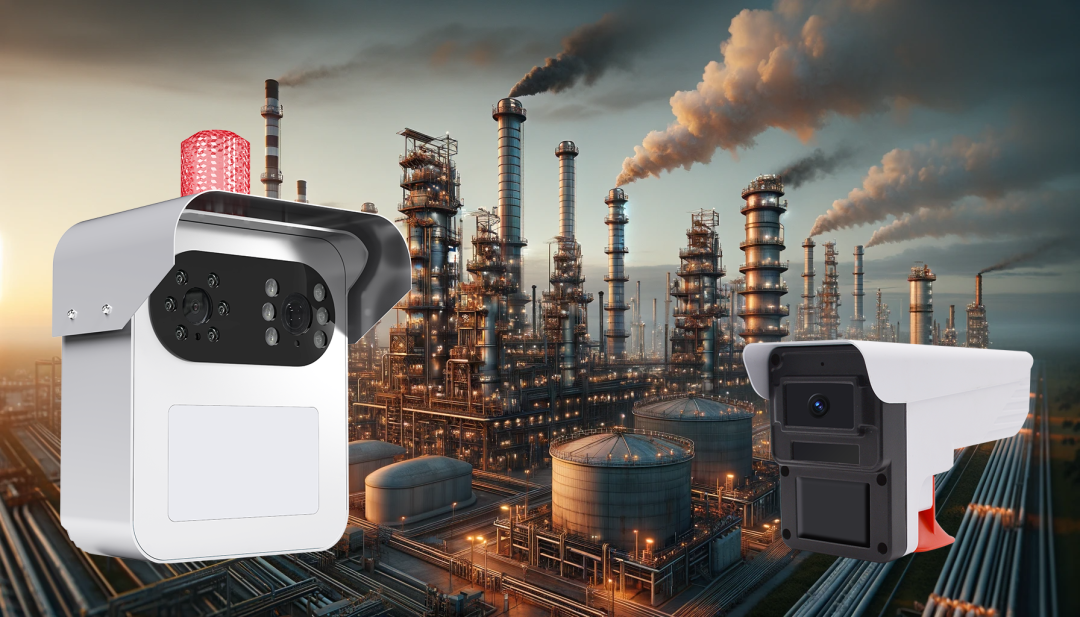

智能周界安防雷视融合终端 （TXPL200）
智能周界安防雷视融合终端 （TXPW60）

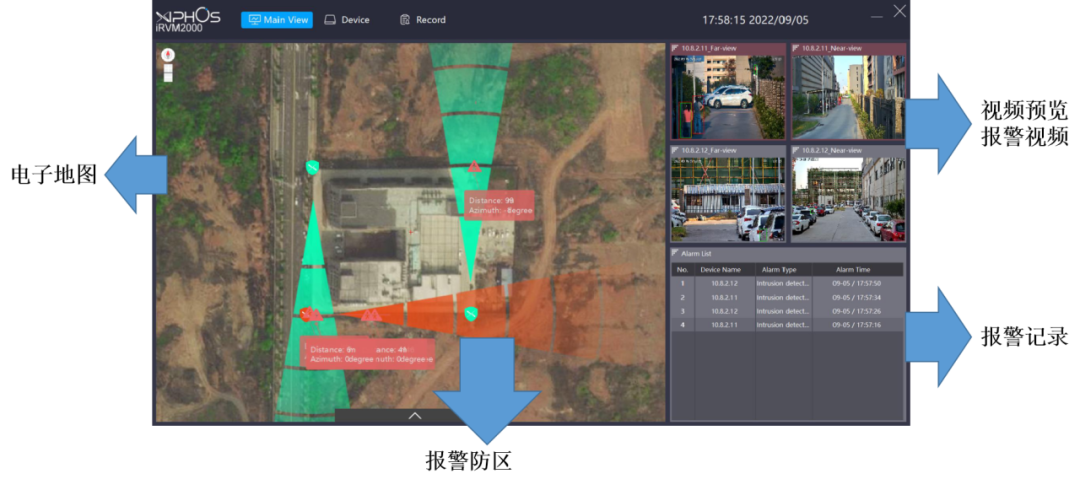

iRVM2000 智能周界安防报警系统
