在流程工业，控制阀起着十分重要的作用，无论是流量调节、温度调节、压力调节或者是简单的介质通止，都需要某些最终控制元件——控制阀去完成。由于控制阀种类繁多、五花八门，大多数仪表人对这块没有一个清楚的概念，开关阀与调节阀的区别是什么？截止阀和闸阀可以混用吗？正确选型和应用就非常重要了，今天，我们一起唠唠控制阀，帮你缕清思路！

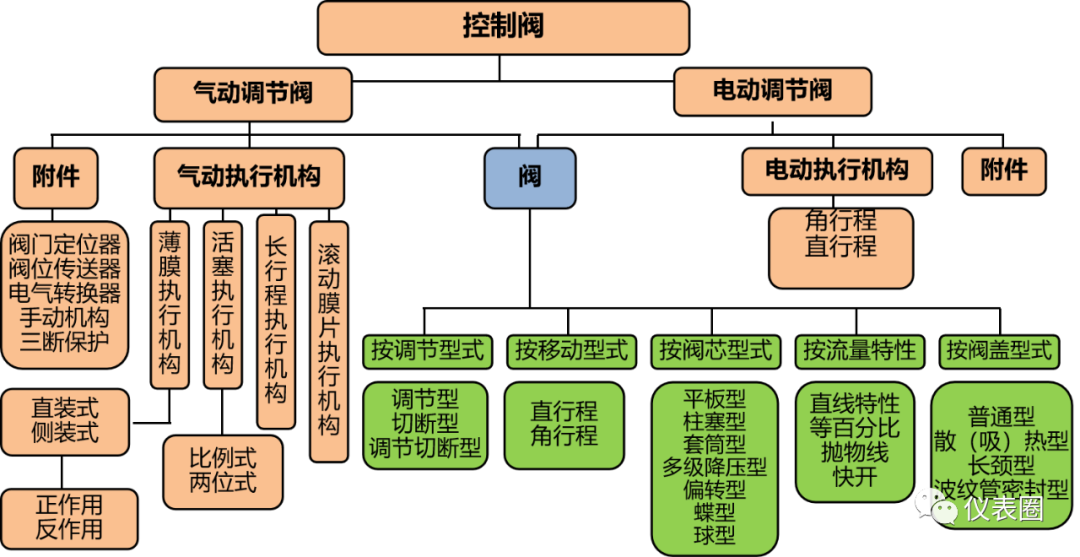

通过中国仪器仪表学会控制阀专家组讨论，比较科学的控制阀分类如下：
那么，在具体应用上，这些不同阀门的区别是什么呢？
开关阀是依据工艺条件确定阀门，常见有手动阀、气动阀和电动阀等，主要是开、关动作。选择是依据管道通径来确定阀门口径。
调节阀是根据流程的要求，根据管道中入口介质的性质以及压力、流量、出口的压力和预设的条件，阀门自动的由驱动装置的动作来改变阀芯在阀座中的位置，从而改变阀芯与阀座间隙的面积在改变形成流量、压力的变化，达到流程的要求。需要严谨的计算和选型。
主要区别在于，开关阀有固定的开关信号，调节阀是可变化的控制信号！
针对阀门动作开关阀是一次指令，阀门全开 (全关) 或限定的开度，调节阀是一次指令达到指令要求的开(关) 度，可以连续的调节。
开关阀采用平板形、球形、楔形等阀芯，调节阀多采用曲线型 (菌状头) 阀芯或阀笼。
在流量特性上，开关阀属于快开快关型，控制阀是特定流量特性，如线性、等百分比等等。
电动阀和电磁阀，到底有什么区别？
电磁阀严格意义上来讲也是一种电动阀，是利用通电线圈产生磁力来控制介质的阀门。其是一种可以快速关断接通的设备。按照工作原理可以分为直动型、先导型、分步直动型三大类。
电磁阀主要用在小通径、流量小的场合；电动阀主要用在大通径、大流量的场合。
在开关速度上，电磁阀开关速度特别快，而电动阀开关速度相对较慢。
面对冲击的时候，电磁阀线圈耐电压冲击能力较差，容易损坏；电动阀耐电压冲击能力强，故障率低。
在具体应用上，电磁阀对介质洁净度有较高要求，电动阀对介质洁净度基本没什么特殊要求。

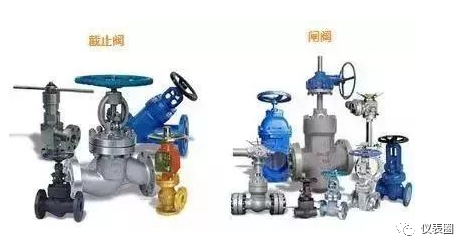

截止阀和闸阀可以混用吗？
首先是阀门结构上，闸阀可依靠介质压力紧紧与密封面紧闭，从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨擦，因此密封面容易磨损。闸阀处于接近关闭时，管道前后压差会显著加大，使密封面冲刷更加严重。

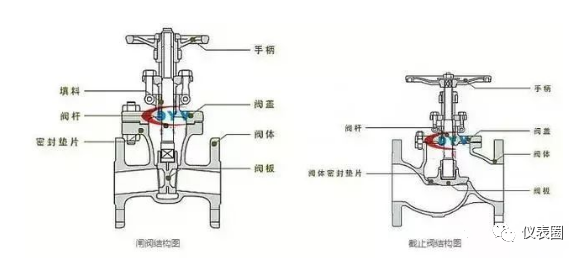

闸阀的结构会比截止阀更复杂，从外形来看，同口径情况下，闸阀要比截止阀高，截止阀结构长度要比闸阀长。另外，闸阀还有明杆和暗杆之分。
截止阀的密封面是阀心的一个小梯形侧面（具体看阀心的形状）；闸阀是靠闸板的外缘实现密封。

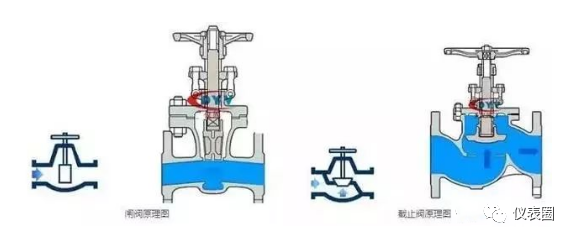

在具体功能上，截止阀既可以做截断使用，也可以做粗略的流量调节使用。截止阀是S型流道，所以流体阻力比较大，启闭行程较短，约为阀座直径的1/4。闸阀在完全打开时，阀体通道内的介质流动阻力几乎为0。闸阀行程略大于阀门和管道直径，所以启闭时间长。
最后截止阀和闸阀的安装有差异，闸阀流向两个方向效果都一样，安装没有进出口方向的要求，介质可以双向流通。截止阀则需要严格按照阀体箭头标识的方向进行安装，关于截止阀进出口方向还有个明文规定，我国阀门“三化给”规定截止阀的流向一律采用自下而上。
闸阀和蝶阀的区别是什么？
闸阀的密封性能好，所以多用于要求密封严格，并且不需要经常反复开关的的管道中，用来截断流通介质。闸阀不能做调节流量使用，另外，因为闸阀的启闭速度缓慢，所以也不适用在需要紧急切断的管道中。
蝶阀的用途相对要更广泛，蝶阀不仅可以做截断使用，还具有调节流量的大小的功能。另外，蝶阀启闭迅速，也可以频繁启闭，尤其适合在要求快速开启或切断的场合中使用。
蝶阀的外形尺寸比闸阀小，重量也比闸阀轻，所以在一些安装空间有限的环境中，推荐使用更加节省空间的对夹式蝶阀。但是在同等压力，同等口径的情况下，闸阀的价格要高于蝶阀，选用蝶阀性价比更高一些。不过在大口径阀门中，虽然蝶阀的口径可以做到很大，由于大口径蝶阀的价格不比闸阀便宜，所以建议结合具体工况选择阀门类型。
止回阀和止逆阀是一样的吗？
升降式止回阀瓣是垂直于阀体通道升降运动的，一般用于水平或垂直管道上；旋启式止回阀的阀瓣常称为摇板，摇板一侧与轴连接，摇板可绕轴旋转，旋启式止回阀一般安装在水平管道上，对于小口径的也可以安装于垂直的管道上，但要注意流量不宜太大。
止回阀一般适用于清洁介质的管路中，对含有固体颗粒和粘度较大的介质管路中不宜采用。升降式的止回阀封闭性能比旋启式的好，但旋启式的止回阀流体阻力比升降式的小。一般情况下旋启式止回阀适用于大口径的管路中。
知识拓展：
控制阀：通过接收控制单元给出的控制信号，在执行机构带动下阀体阀内件发生位移从而改变系统中工艺参数（流量、压力、温度、液位、流向等）的装置。
控制阀有三大部分组成：阀体、执行机构和附件。
阀体：控制阀阀体种类繁多，目前市场常见的有：单座阀、双座阀、三通阀、套筒阀、角阀、球阀、偏心旋转阀、闸阀和蝶阀等。其中：单座阀、双座阀、三通阀、套筒阀、角阀、偏心旋转阀、蝶阀大部分用在调节介质工艺参数的工况中；球阀、闸阀、偏心旋转阀和蝶阀等用在切断工艺上居多。大家可以看到，偏心旋转阀、蝶阀等既有调节功能也有切断作用，在现场使用中需要根据具体的工况、控制精度、阀门大小重量等各方面考虑选择最适宜的阀体。
执行机构：气动执行机构、电动执行机构、液压执行机构、电液联动执行机构和手动执行机构等。
气动执行机构结构简单、性能稳定、维修方便、性价比高、安全性能优越，是广大用户首先执行机构；
电动执行机构内含控制模块，可直接接收系统控制型号，无需电气转换环节，但结构复杂且要考虑现场防爆要求，价格偏贵，视现场实际情况选用；
液压执行机构推力大但体积庞大、油路复杂，很多时候会采取电液联动装置。
附件：附件部分所涉及的配件五花八门，有接收转换信号的定位器、电磁阀，还有位置反馈的行程开关、阀位反馈装置等，还有放大器、断路保护器、自锁装置等等，这些附件使控制阀功能更加完善，适应不同生产工艺及安全生产的要求。
以上是一个简单的控制阀介绍，目前控制阀已经是一个很广泛的研发生产领域，为数字智能化生产提供更智能、更安全、更可靠的优质产品。
