在非标机械设计中，直线轴承是一种重要的滑动元件，用于实现高精度和低摩擦的直线运动。选择合适的直线轴承对于保证机械设备的性能和寿命至关重要。本文将为大家介绍直线轴承的选型计算及案例分析，帮助大家更好地进行非标机械设计。

一、直线轴承的基本概念和分类

1. 直线轴承是一种由导轨、滑块和滚珠或滚柱组成的滑动元件，能够实现高精度和低摩擦的直线运动。

2. 根据结构的不同，直线轴承可以分为滚珠直线轴承和滚柱直线轴承。

3. 根据材料的不同，直线轴承可以分为金属直线轴承和塑料直线轴承。

二、直线轴承选型计算的基本原理

1. 直线轴承选型计算主要包括两个方面：载荷计算和寿命计算。

2. 载荷计算：根据机械设备所需的载荷和工作条件，计算出直线轴承所需的额定动载荷和静载荷。

3. 寿命计算：根据机械设备的工作条件和要求，计算出直线轴承的预期寿命。

三、直线轴承选型计算的方法

1. 载荷计算方法：

（1）确定机械设备所需的动载荷C和静载荷C0。

（2）根据公式C = f * C0，计算出直线轴承所需的额定动载荷C。其中，f为安全系数。

2. 寿命计算方法：

（1）确定机械设备的工作条件和要求，包括工作时间和工作频率等。

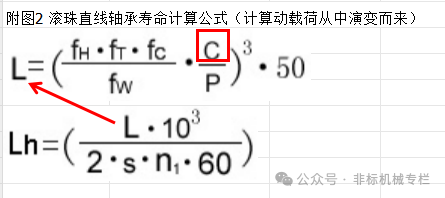

（2）根据公式L = (C / P) ^ 3 * 50，计算出直线轴承的预期寿命L。其中，P为实际载荷。

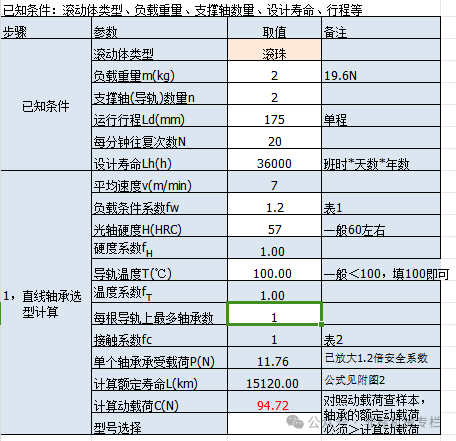

四、直线轴承选型计算的案例分析

1. 某公司需要设计一台机床，要求实现高精度和低摩擦的直线运动。经过分析，确定需要选用滚珠直线轴承。

2. 根据机床的工作条件和要求，计算出所需的动载荷为5000N，静载荷为3000N。

3. 根据公式C = f * C0，计算出所需的额定动载荷为6000N。再根据机床的工作时间、工作频率等要求，计算出预期寿命为10000小时。

4. 综合考虑以上因素，最终选择了一款滚珠直线轴承，其额定动载荷为6000N，预期寿命为10000小时。实际应用中，该直线轴承能够满足机床的工作要求。

五、直线轴承选型计算的注意事项

1. 在载荷计算中，要考虑到机械设备的工作条件和要求，选择合适的安全系数和额定动载荷。

2. 在寿命计算中，要根据实际情况选择合适的工作时间和工作频率。

3. 在选择直线轴承时，要根据实际情况选择合适的结构和材料，以满足机械设备的需求。

直线轴承选型计算是非标机械设计中非常重要的一环，它能够确保选择合适的直线轴承，保证机械设备的性能和寿命。通过了解直线轴承的基本概念和分类，掌握载荷计算和寿命计算的方法，以及注意一些选型计算的注意事项，我们可以更好地进行非标机械设计，提高设计的准确性和可靠性。

同时，结合实际情况进行案例分析，可以帮助我们更好地理解和应用直线轴承选型计算方法。
