新能源汽车轴承阶次如何计算
2024-02-10 01:18  浏览:21

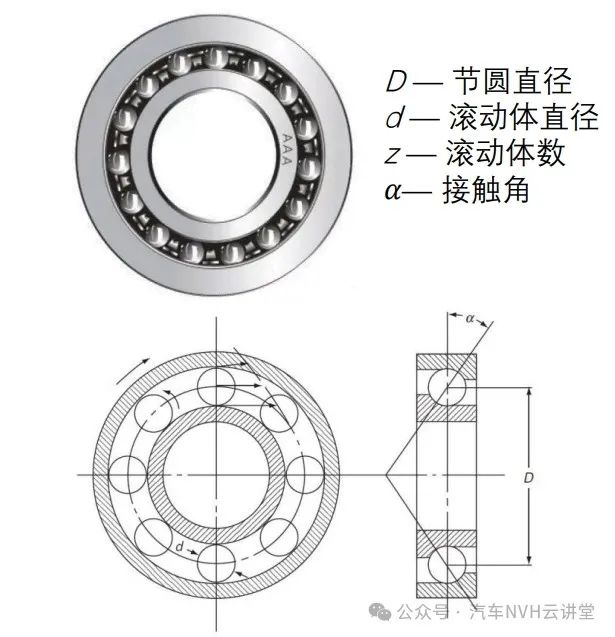

1、轴承参数图示

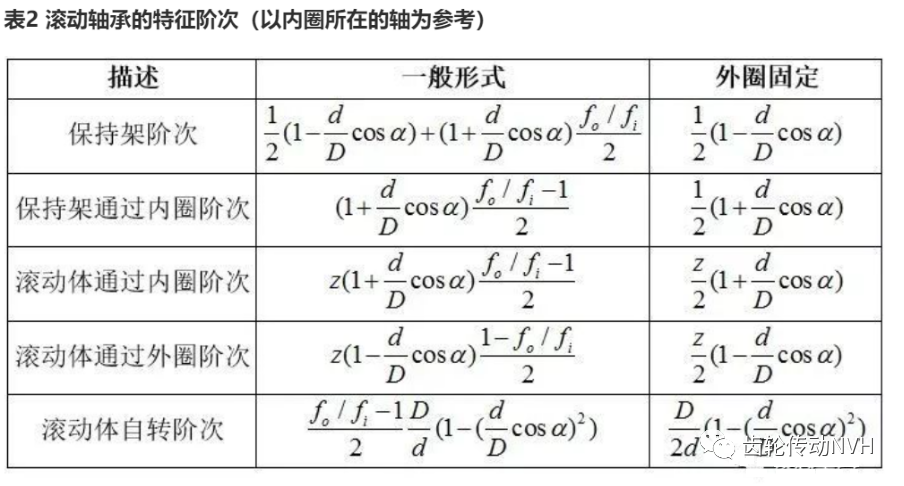

2、轴承阶次计算公式

3、计算工具



轴承型号6208
轴承几何尺寸
外径D180
内径d140
节径Dp60
滚子直径dw13
滚子数目Z9
接触角a0
轴承内圈故障阶次x15.48
轴承外圈故障阶次x23.53
轴承滚子故障阶次x32.20
保持架故障阶次x40.39

可以在excel中将计算公式编辑好就可以轻松计算了,需要注意的是,如果该轴承在中间轴上或者输出轴上,计算出来的阶次要除以该轴相对于输入轴的速比,因为我们一般情况下以输入轴的转速作为参考转速。

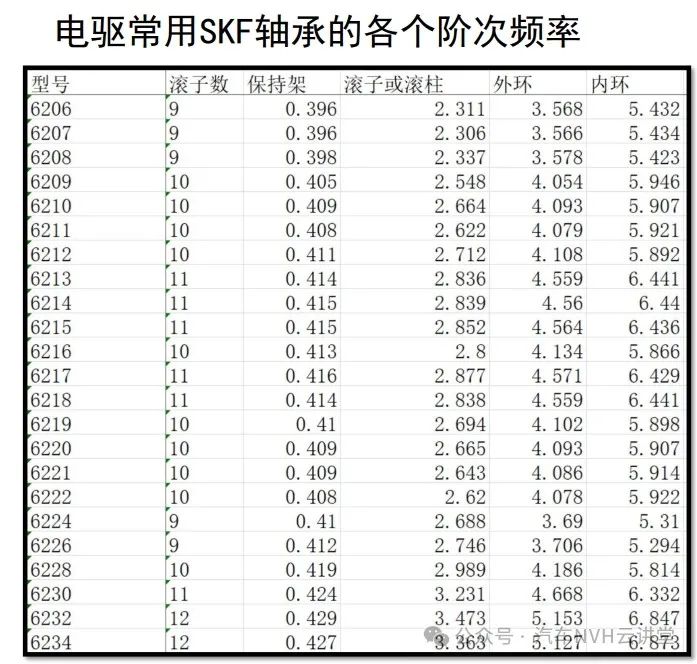

上图为电驱常用轴承的阶次频率,需要注意的是轴承外圈阶次和内圈阶次是经常容易发生故障的阶次,因此轴承选型上应该尽量避免轴承阶次过于接近,以防全转速段共振。
