解析如下:

本题太过简单，为经常考试的原题，特别是在期末考试，一些简单的考试题中。特别注意这个功率的计算。无功功率以及有功功率的计算中求出电压或电流，要明白有功率因数，有功功率不再等于电压与电流的简单的乘积。有功功率等于电压与电流的乘积，再乘上功率因数。

---------------------------------------------

---------------------------------------------

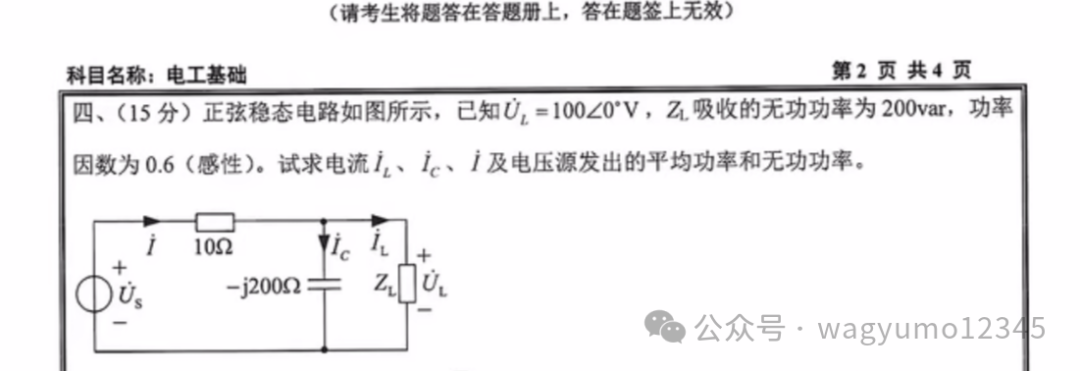

此题一定要看清楚是支路Zl为感性。

因为无功功率得计算公式可以得到Q＝UIsinθ，得到电流Il＝2.5A，因为功率因数为0.6  所以功率因数角为53.1°。因为支路Zl为感性，电压为100∠0°，所以电流Il＝2.5∠-53.1°。

所以Ic＝电压为100∠0°与电容-200j的比值，总电流I＝Ic+Il。所以电压U等于最左边一个基尔霍夫电压定律。

本题重点是有功功率与无功功率得转化，阻抗三角形的定义，阻抗角与功率因数角的关系，感性的定义。

​

​
