非标自动化设计--直线轴承
2024-02-19 04:53  浏览:15



传动设计选型

直线轴承选型计算

L=2.4x10-6nhLs (L为额定寿命累计总行程长度单位为x50km,n为每分钟的往复循环次数,h为轴承工作寿命小时数, Ls直线运动单向行程)

c=  (F为径向负荷,KL见表,c需的轴承额定动负荷)

例:单个轴承所受径向负荷40kgf,直线运动单向行程110mm, 每分钟次往复循环100次, 机械设计要求寿命3000小时, 试确定所需的最小轴径和轴承型号。

解:

L=2.4x10-6nhLs=2.4x10-6x100x3000x110=79.2(x50km)

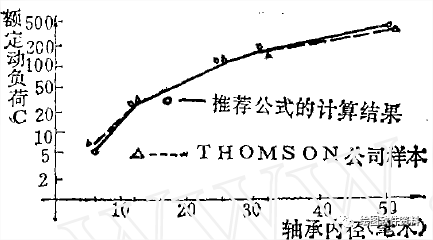

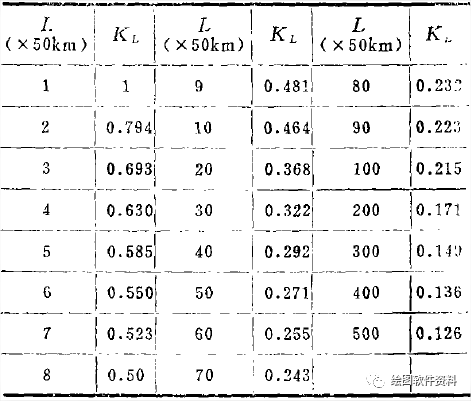

查表所得:KL=0.233

c= ==171.67 kgf

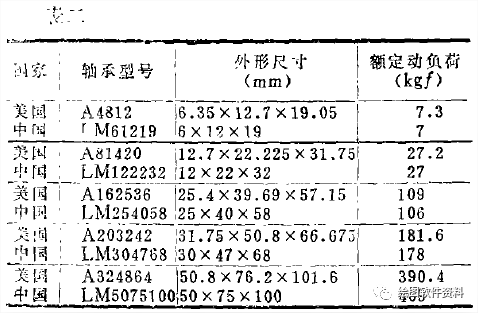

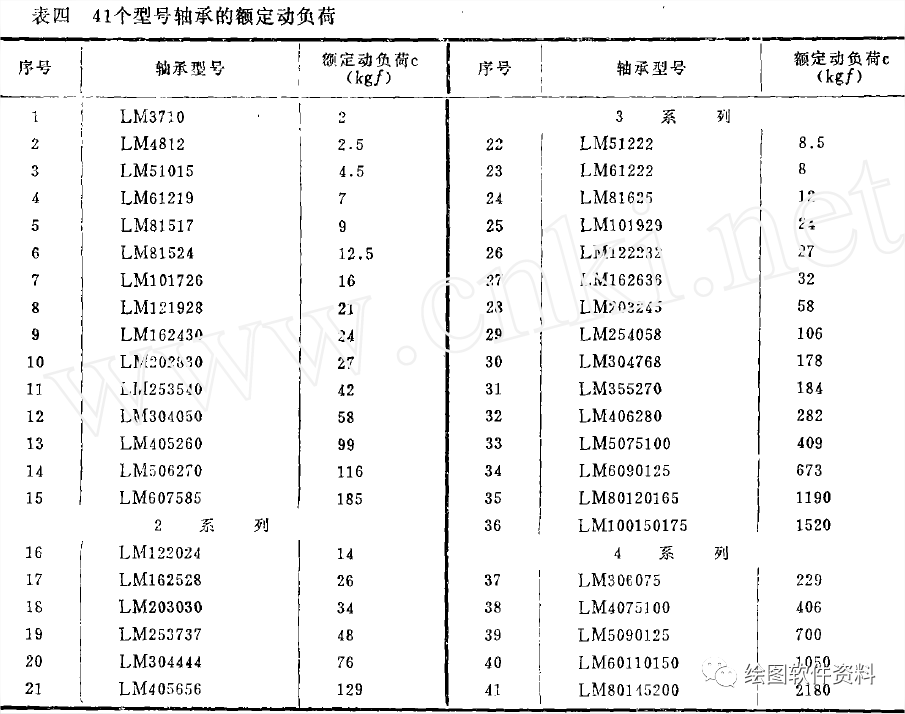

查表,轴承选LM304768
