机械装配图纸:“活塞式输油泵”
2024-02-21 11:24 浏览:
16
活塞式输油泵
工作过程:柴油从A口进入管道，两边各有两个单向阀，并且方向相反。转动泵主轴(4)时可带动两边活舌塞的左右移动，以左管道为原理介绍，活塞向右移动时，管道内出现负压，这时一个单向阀阀打开，柴油被吸入管道内，活塞向左移动时，将柴油压缩后另一个单向阀被打开，管道内的柴油被排出。当左管道进柴油时，右管道排出柴油，这种工作方式连续运动后就形成了连续供共油。

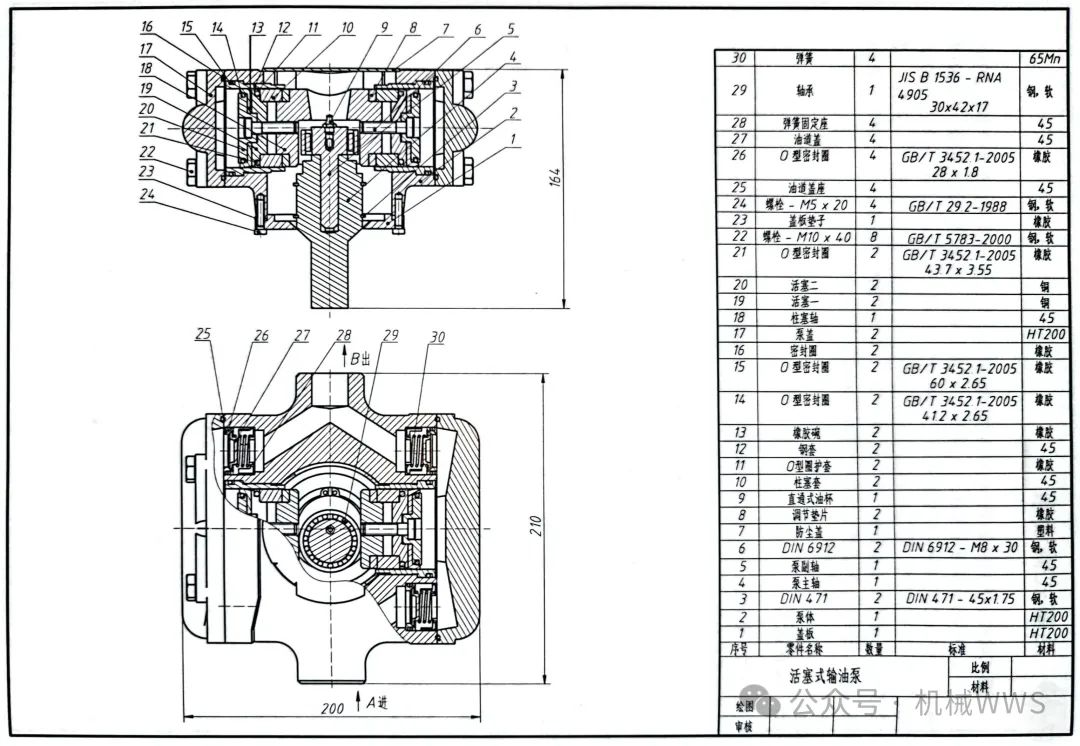

装配图

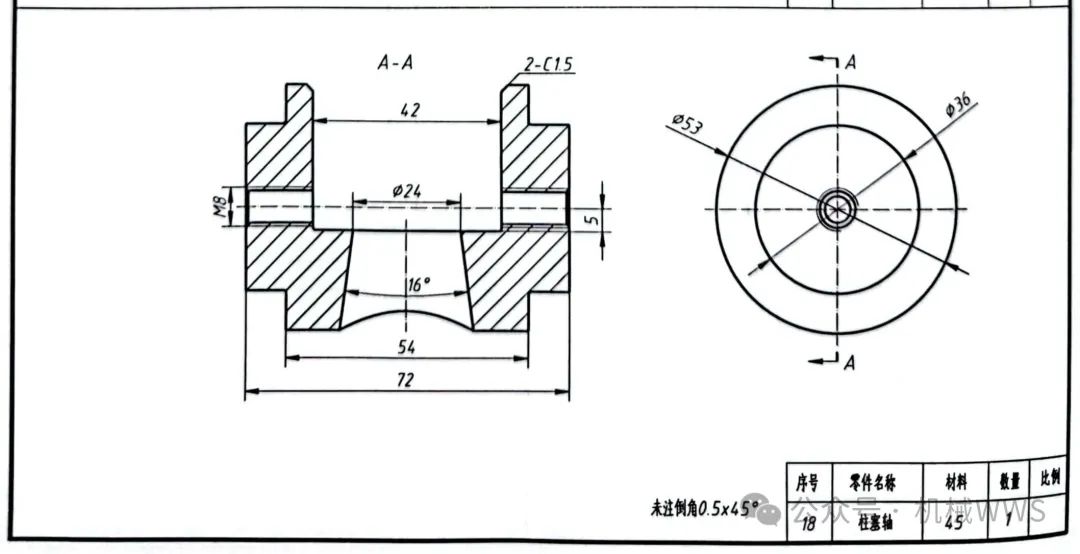

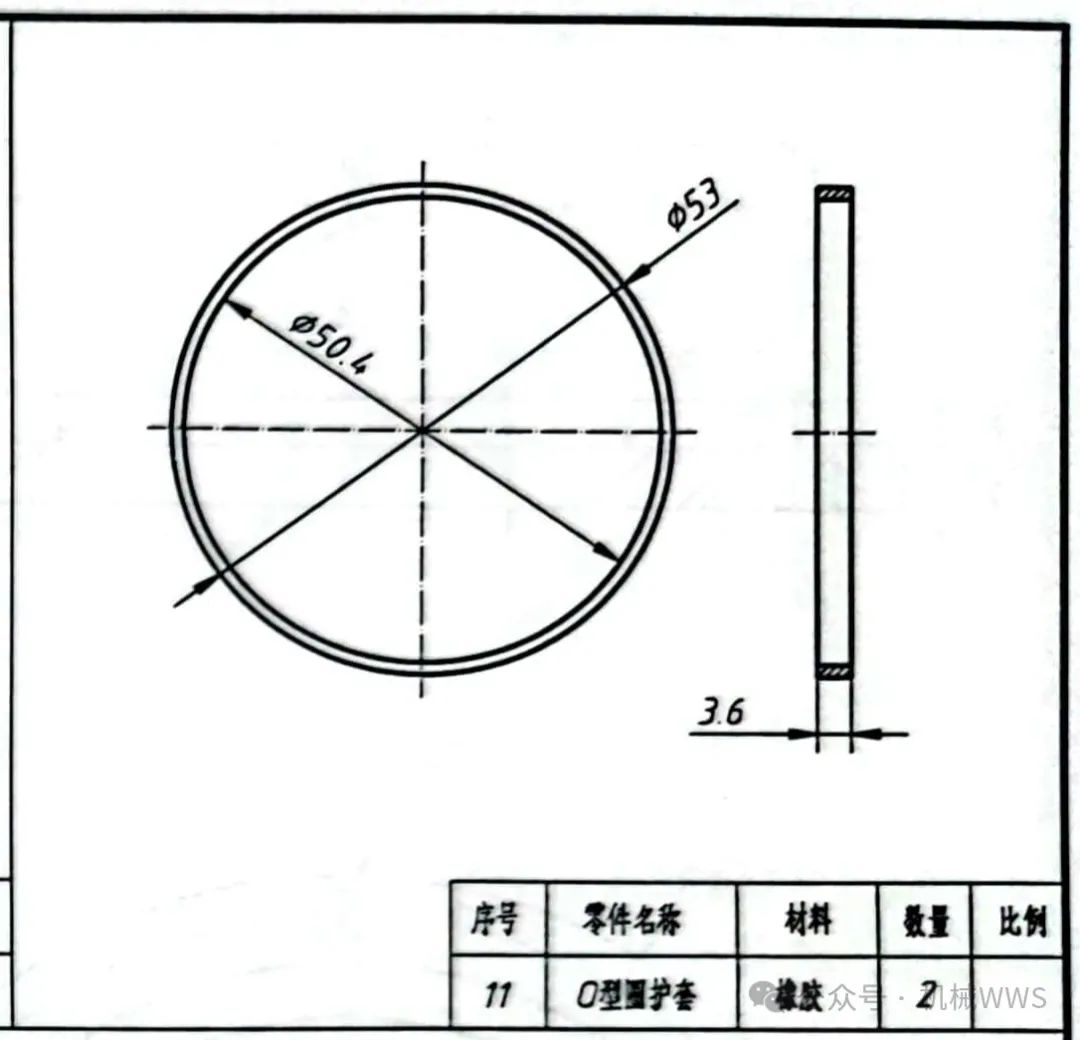

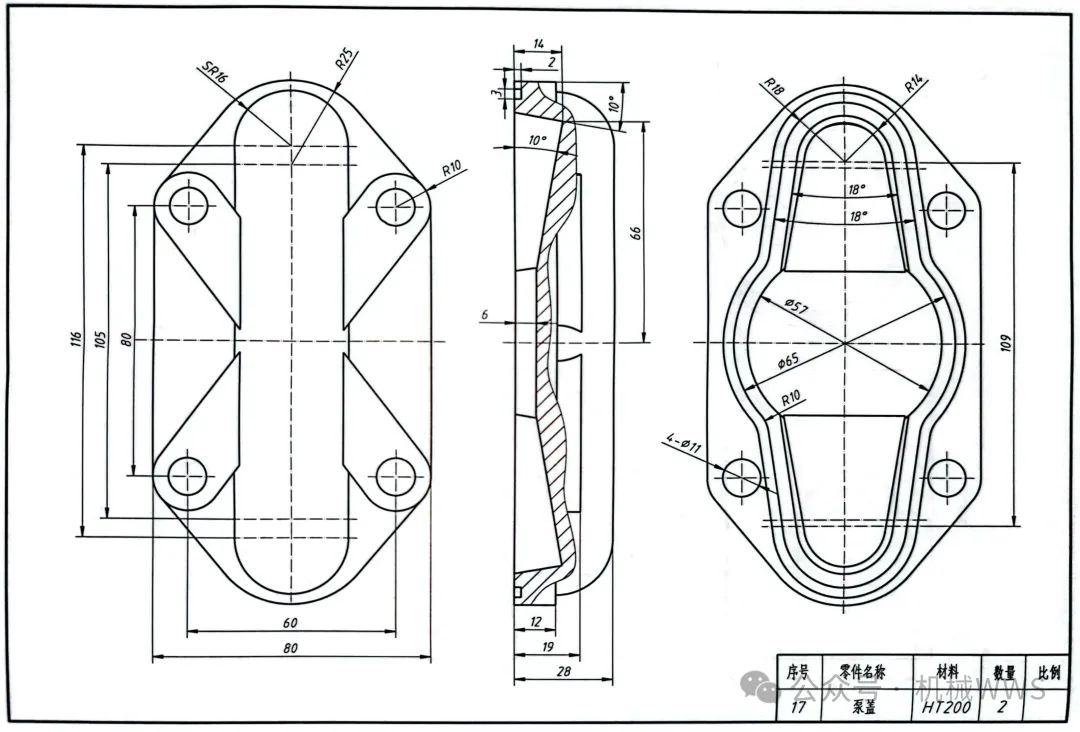

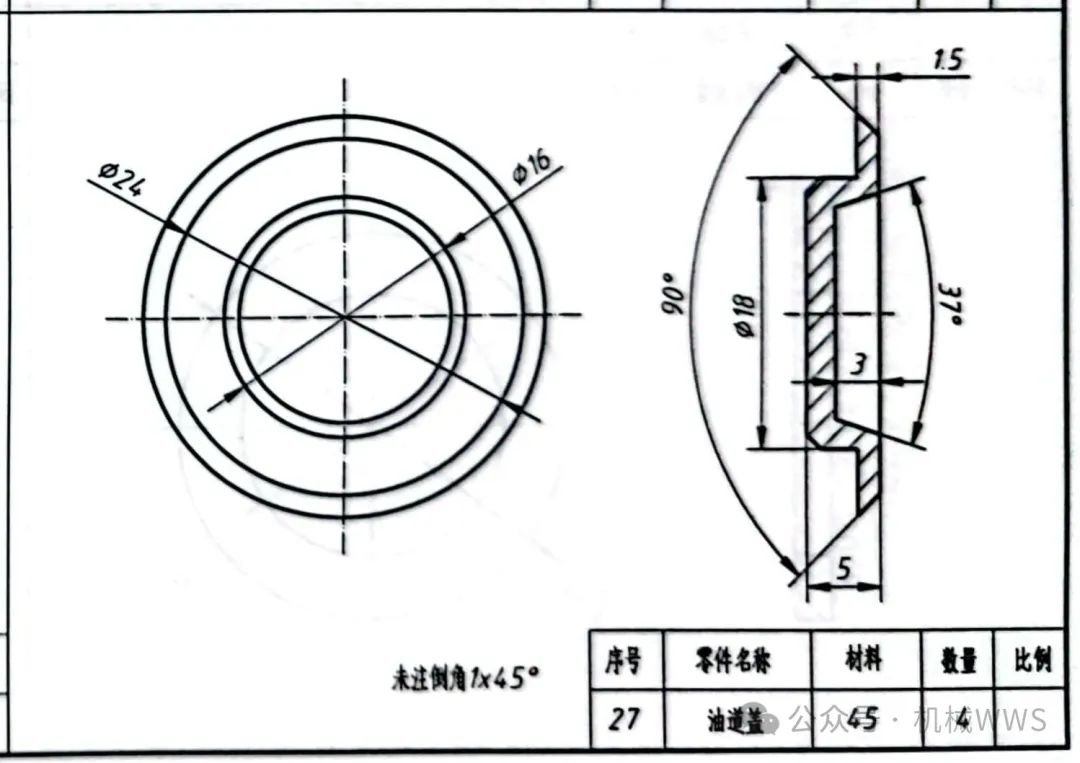

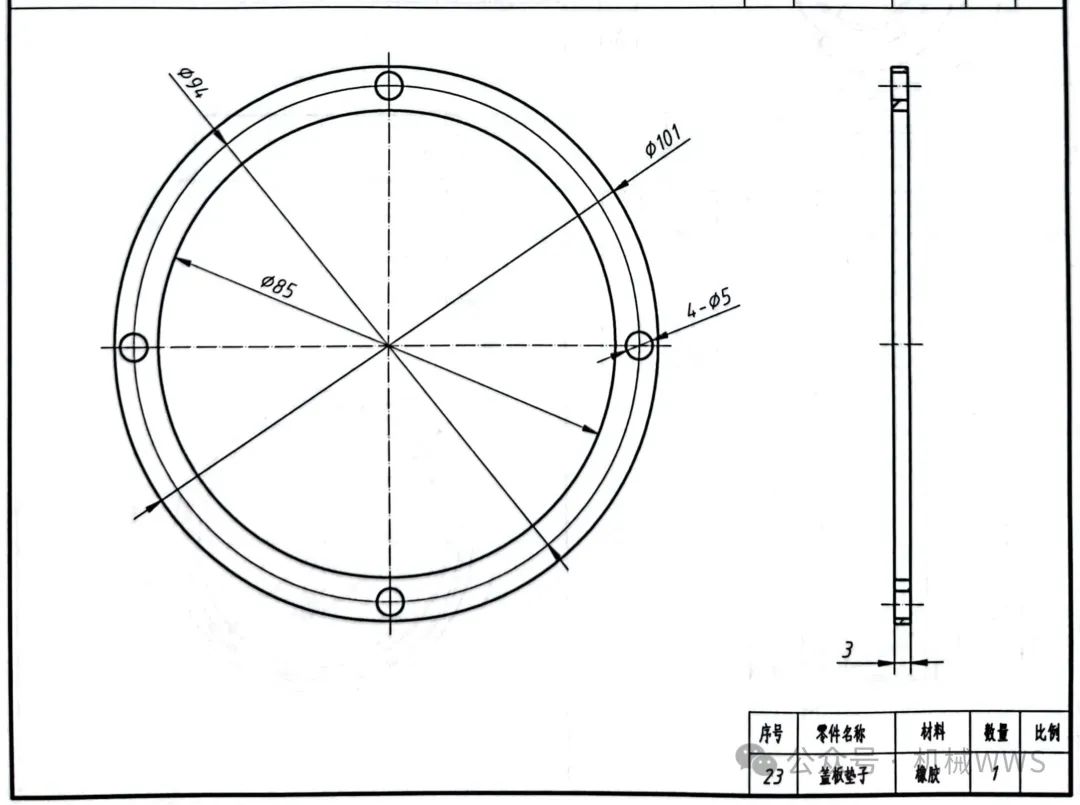

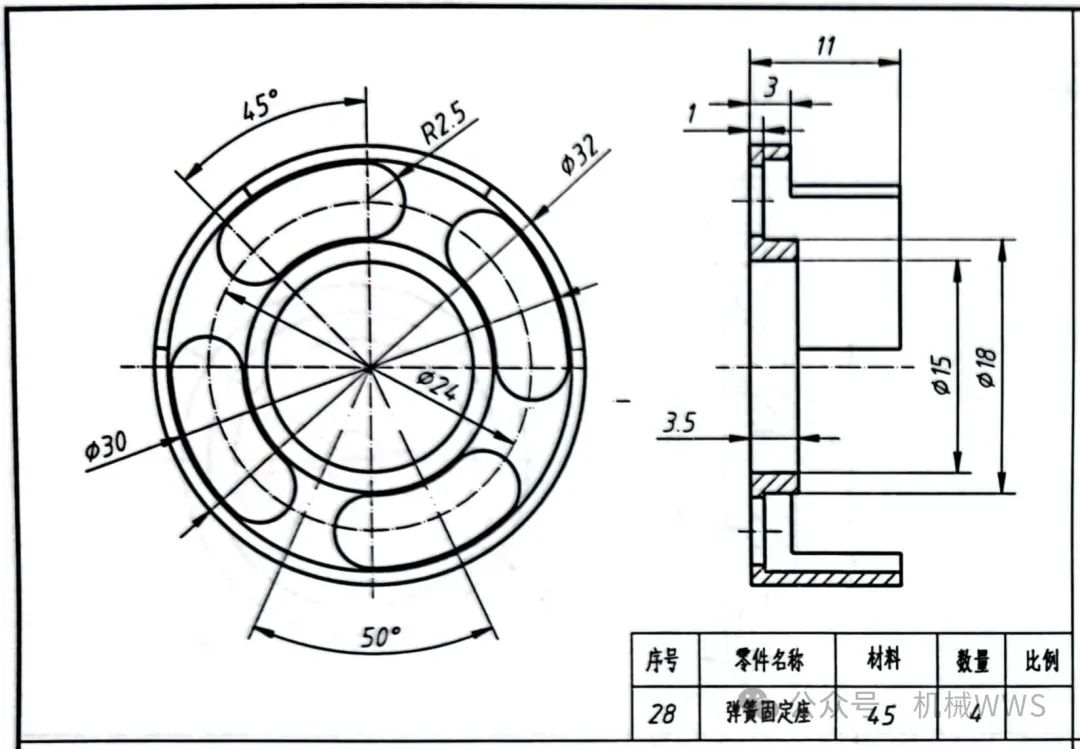

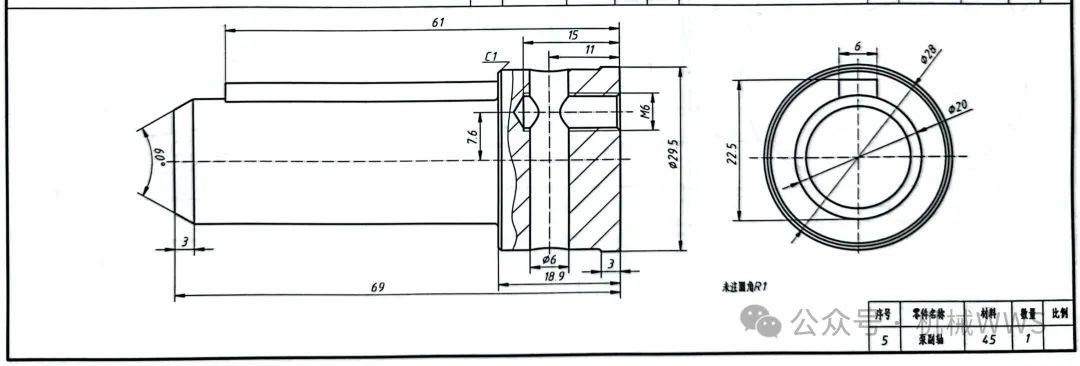

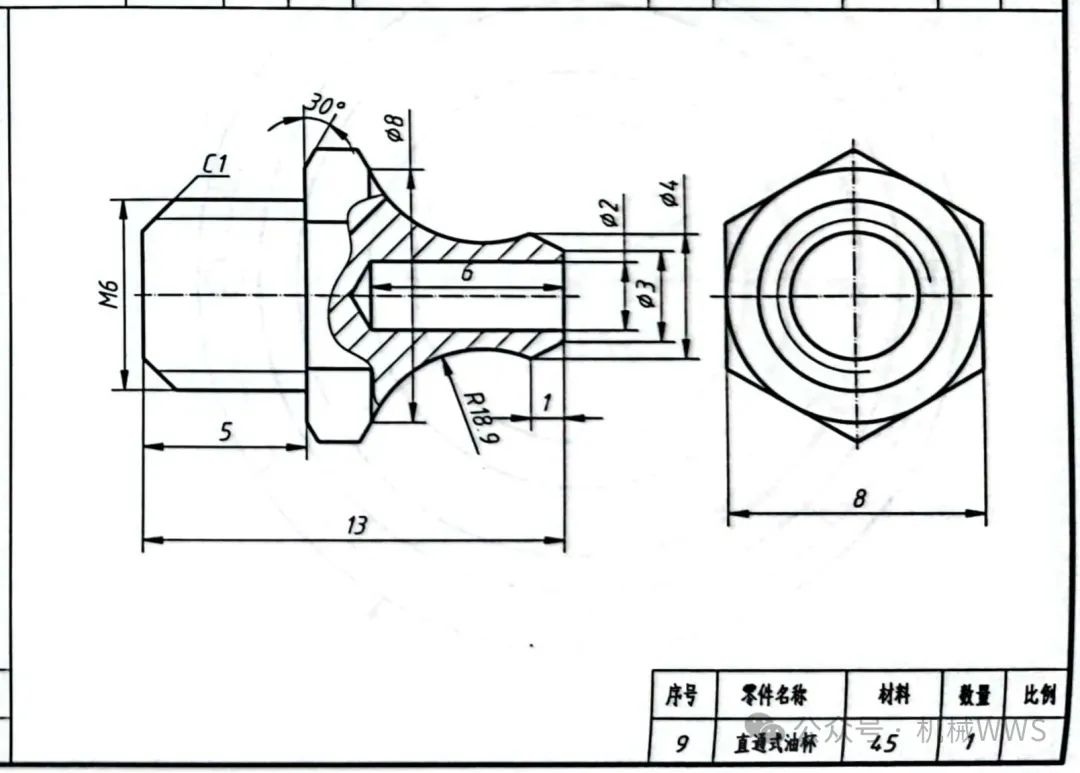

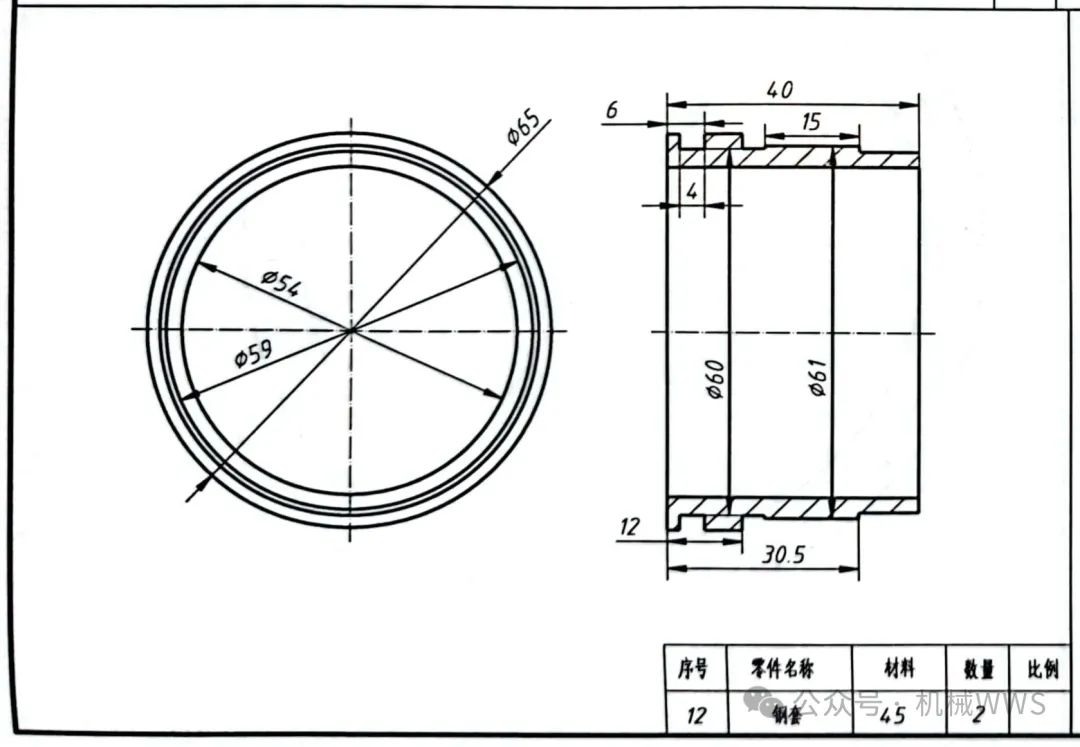

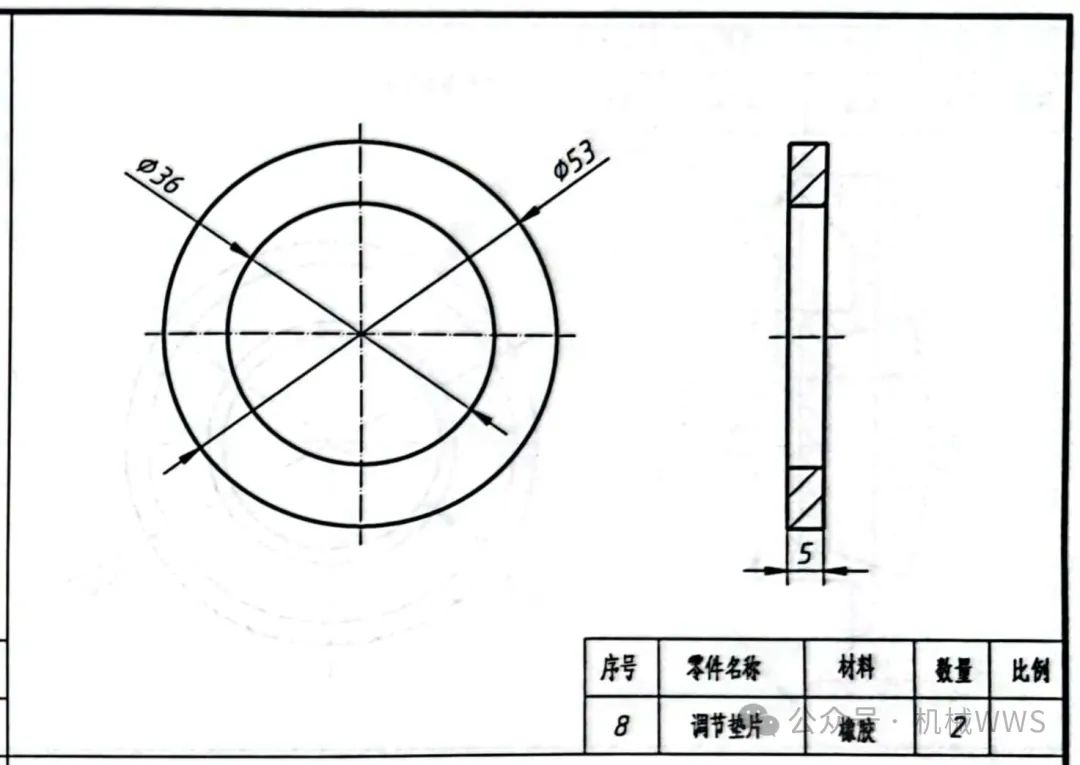

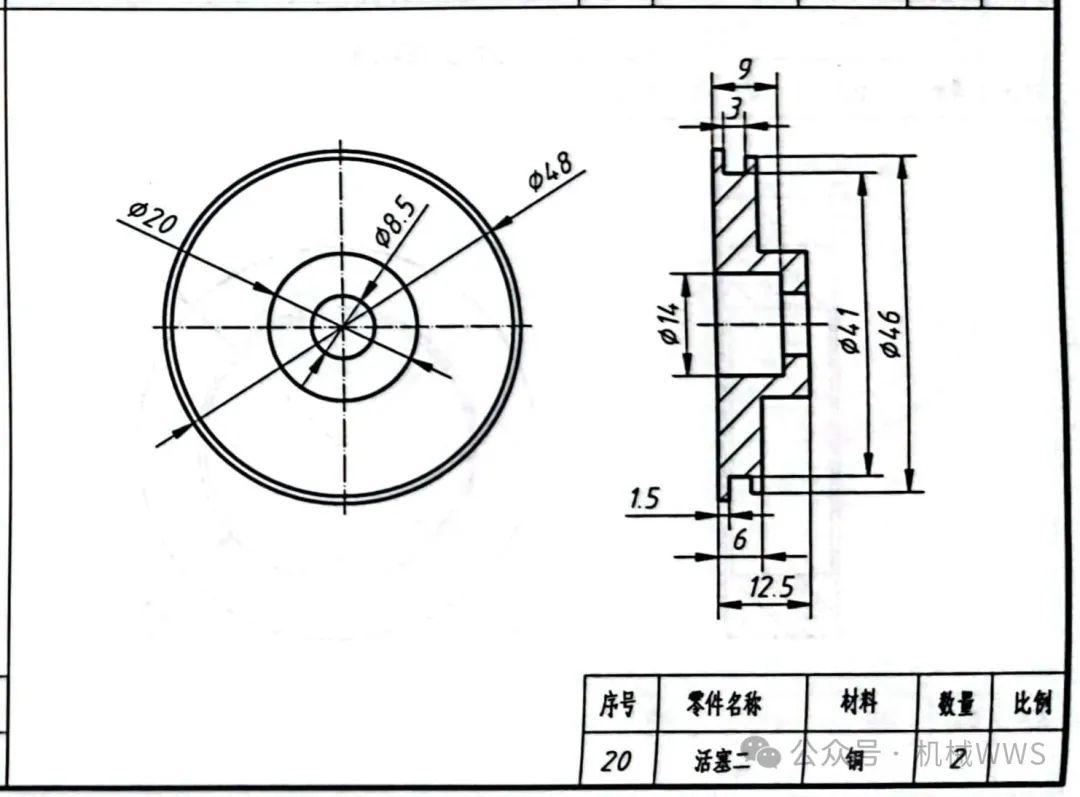

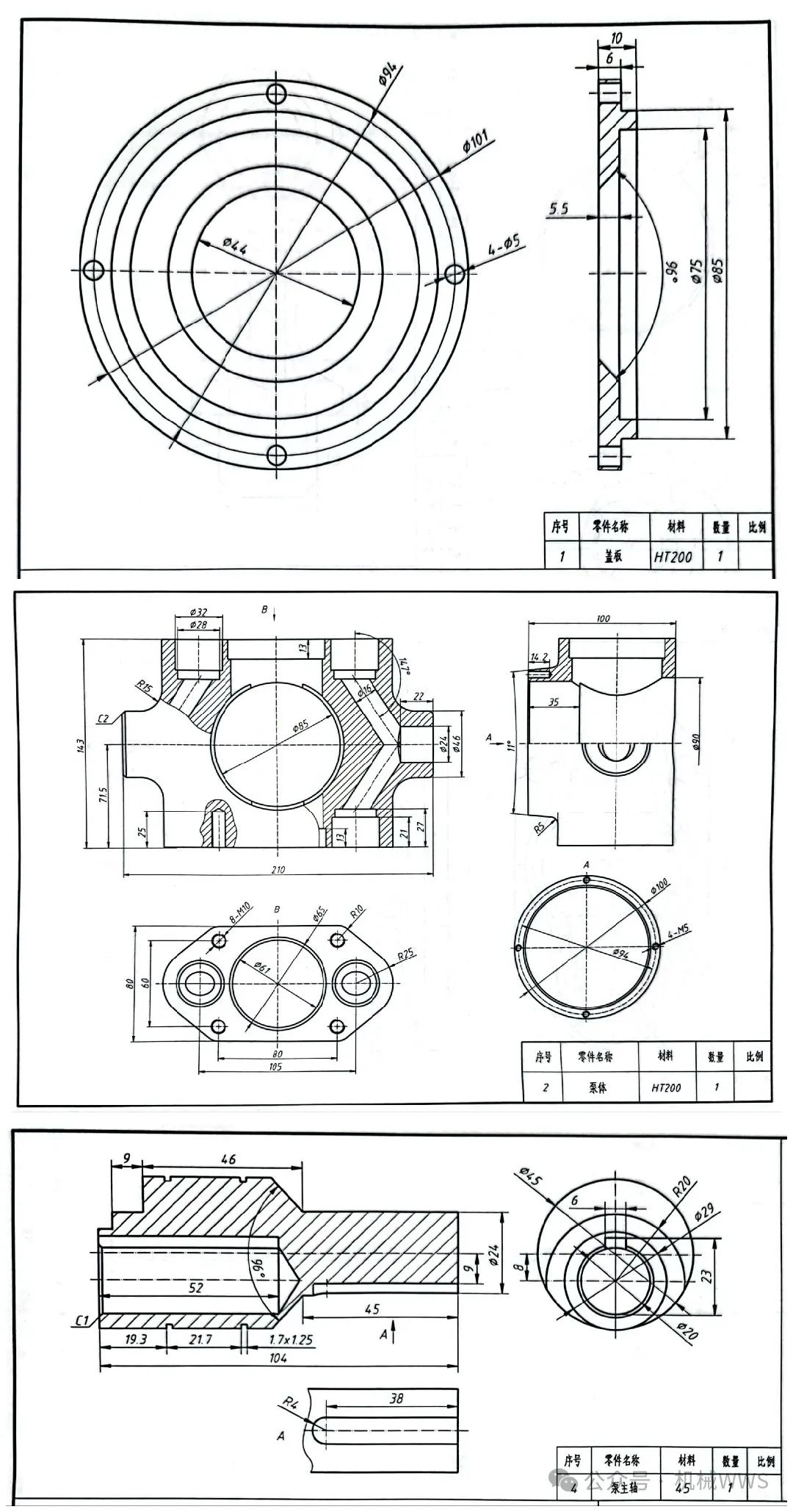

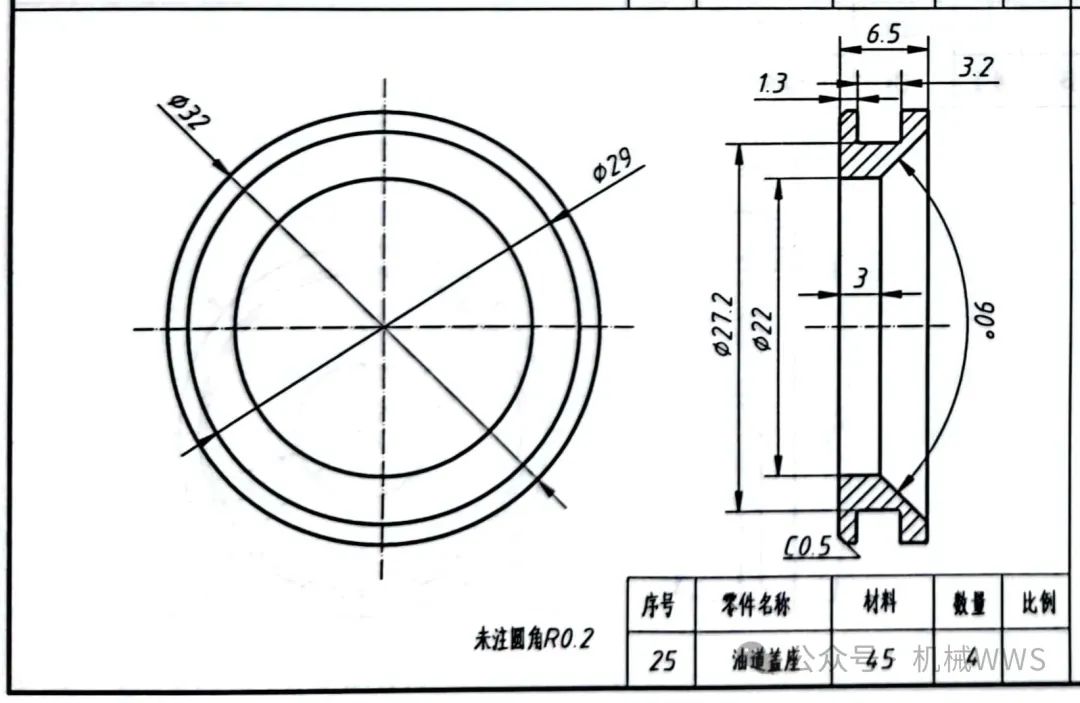

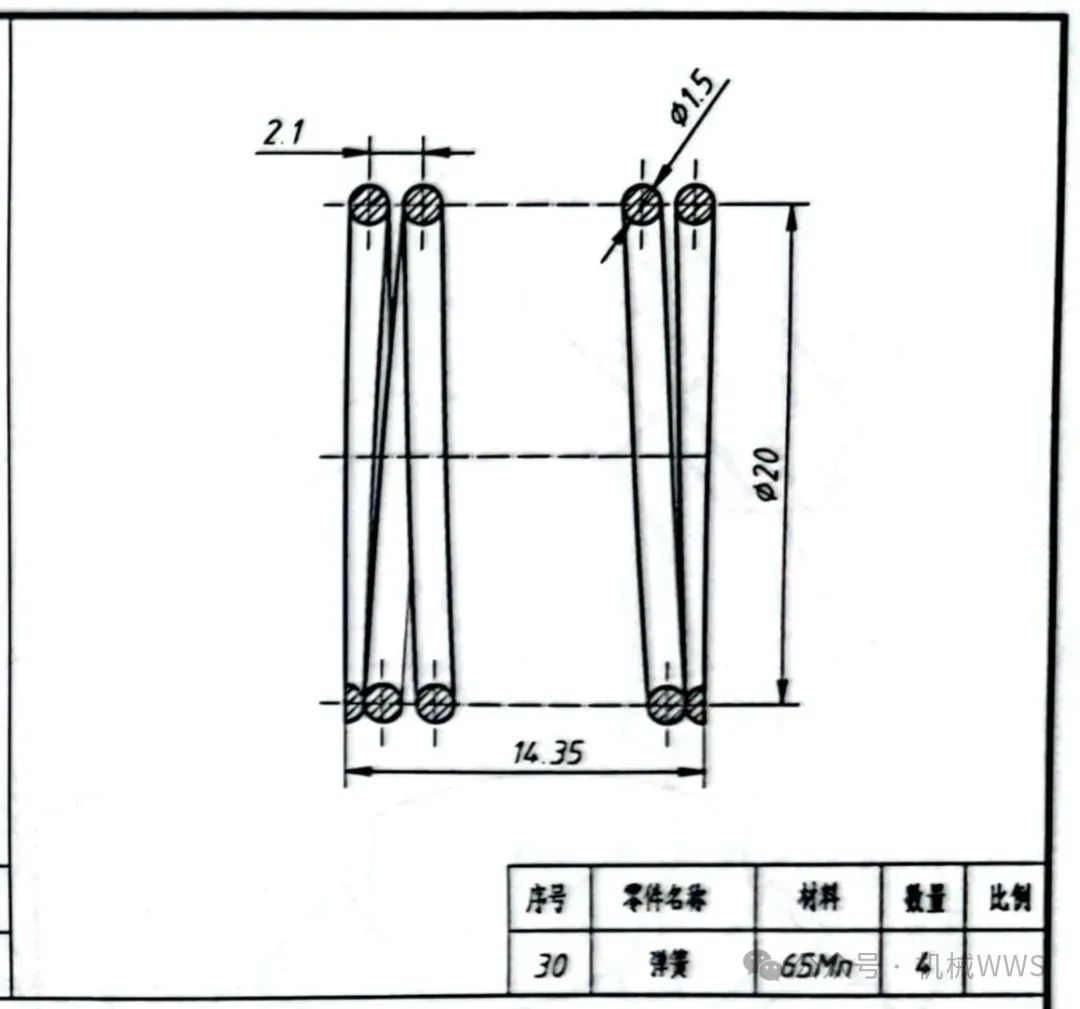

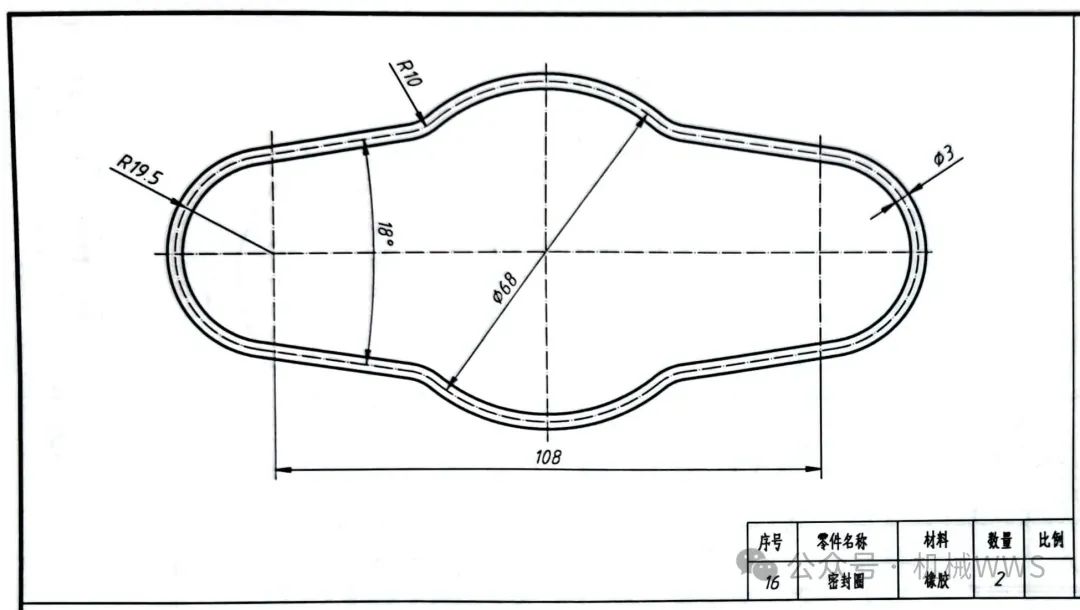

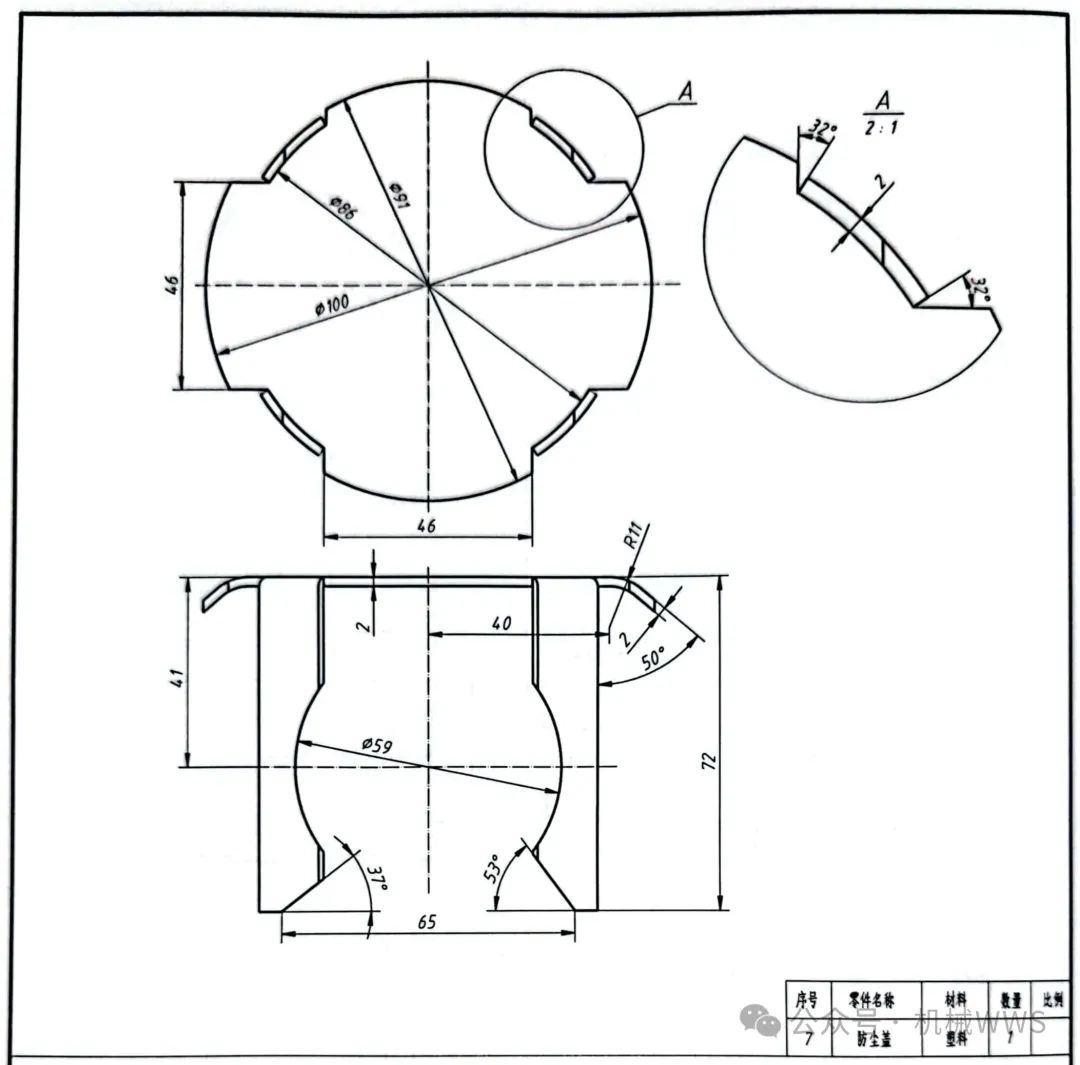

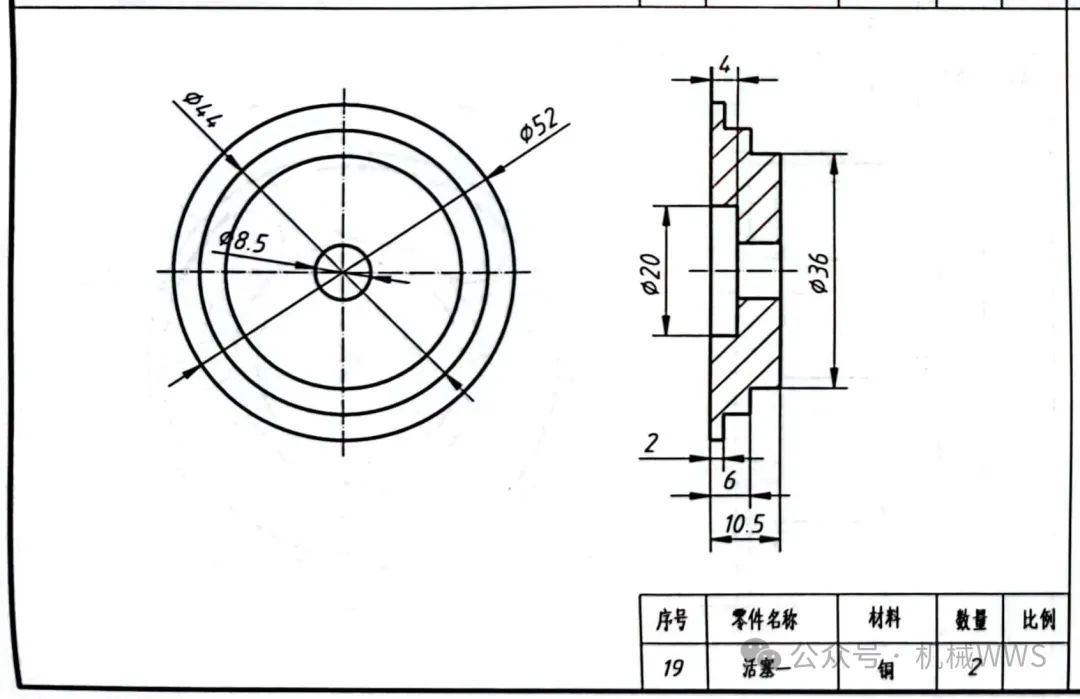

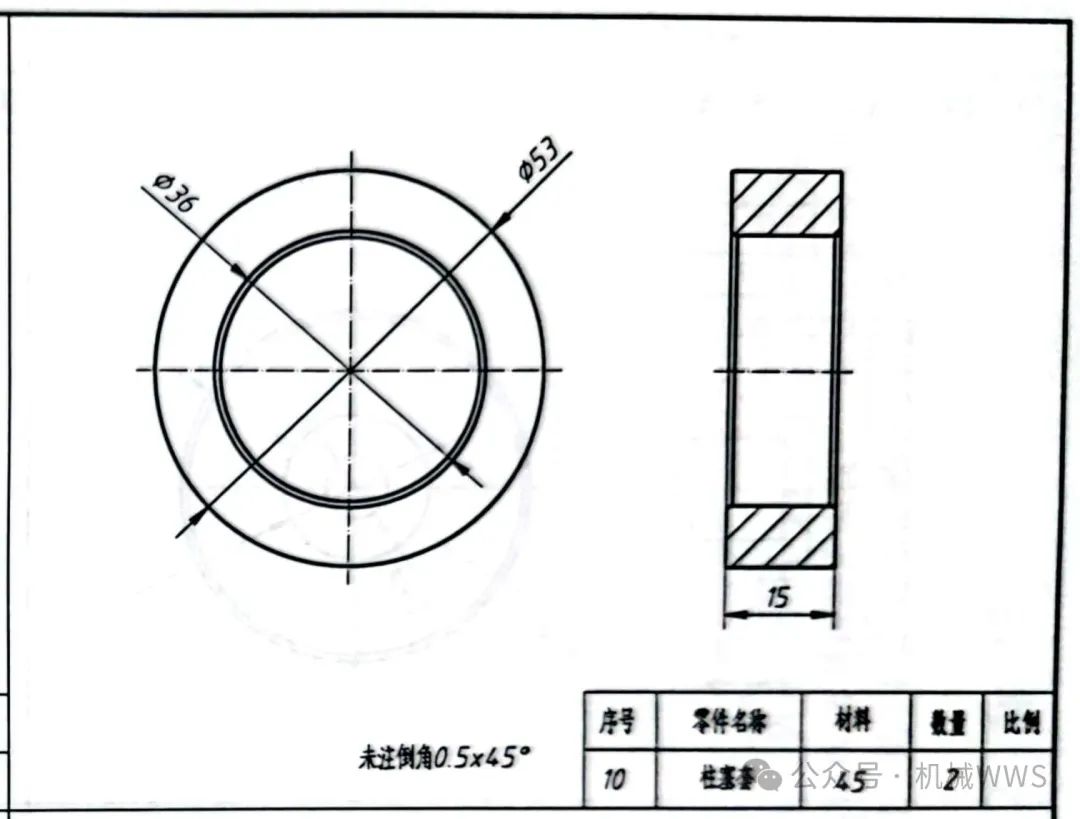

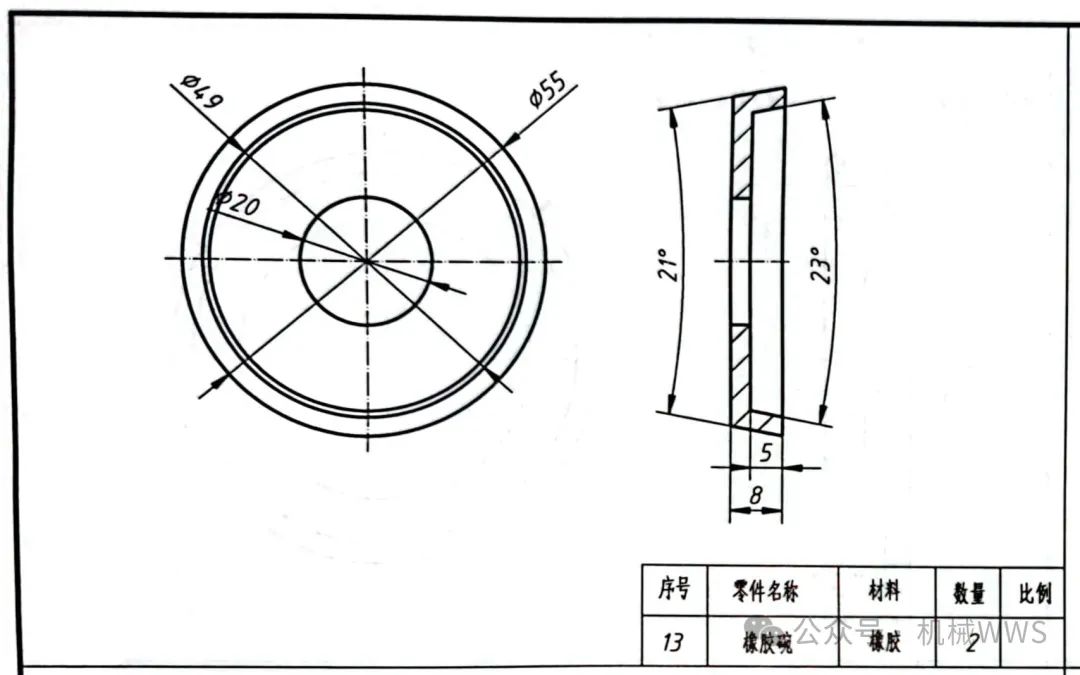

零件图
