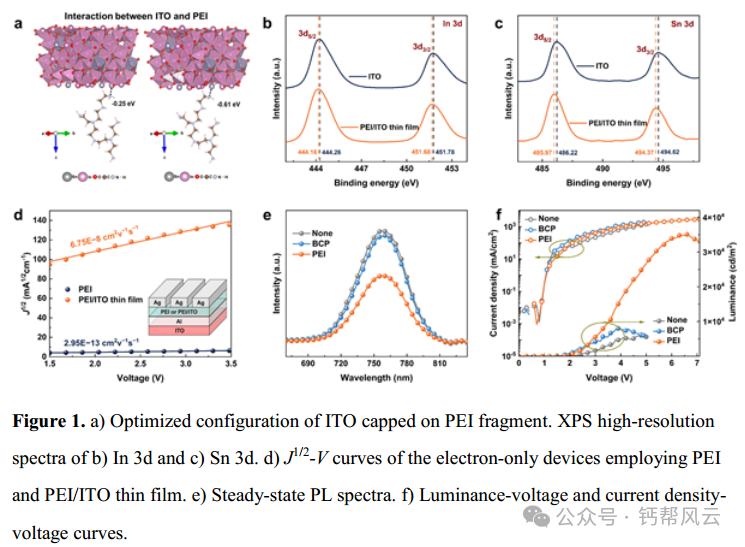

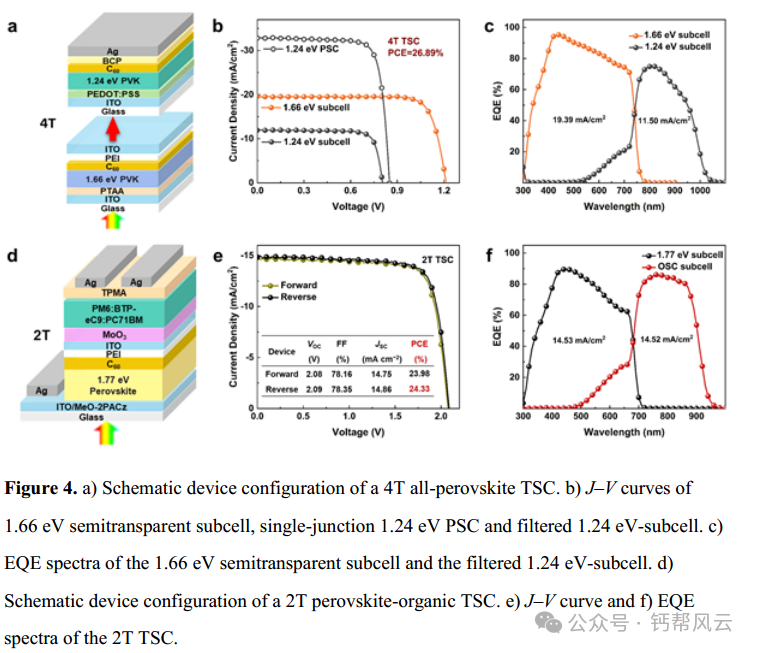

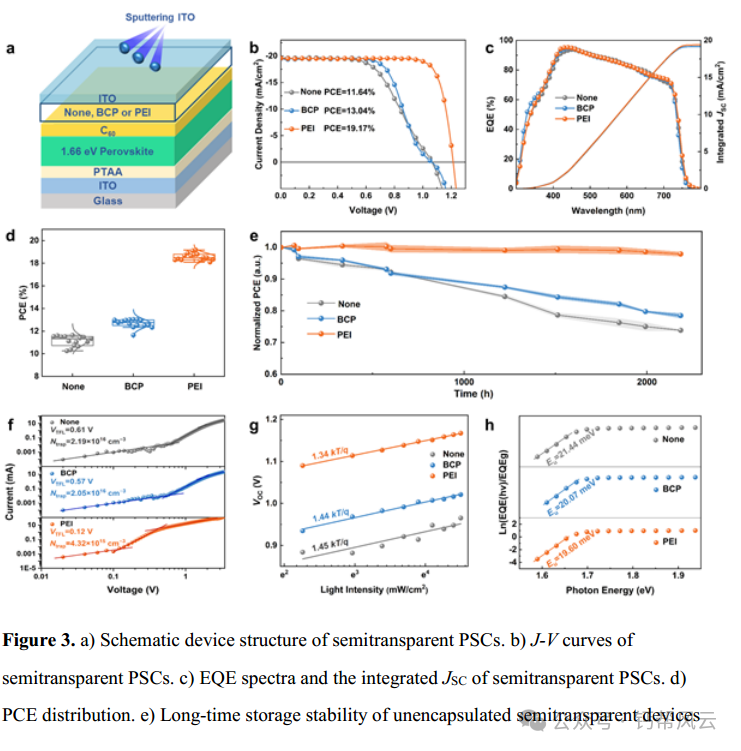

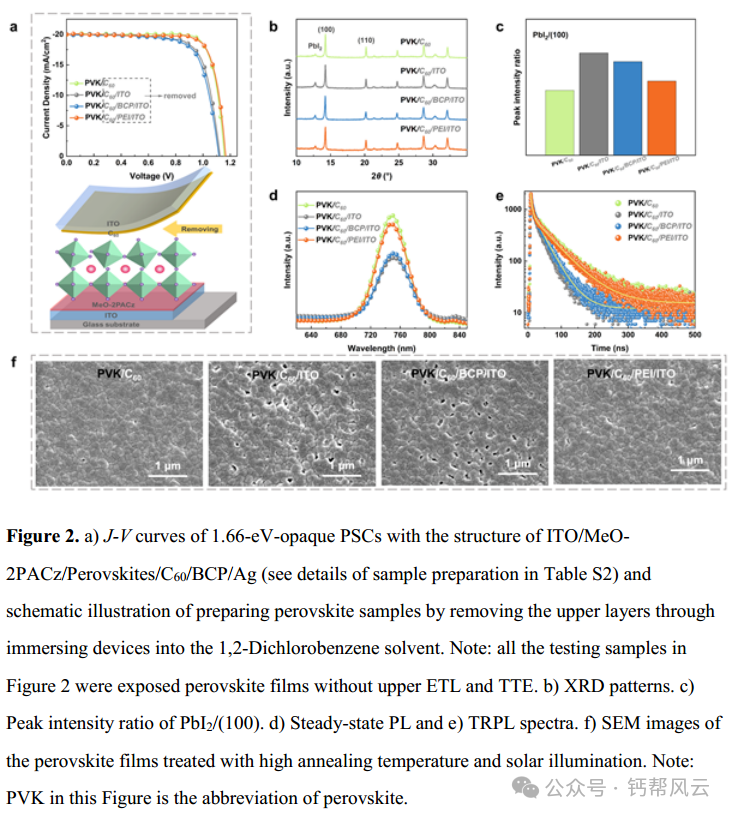

溅射铟锡氧化物(ITO)满足了半透明钙钛矿太阳能电池(PSCs)和堆叠串联太阳能电池(TSCs)的顶部透明电极(TTEs)以及单片钙钛矿太阳能电池(TSCs)的复合层的要求。然而，高能ITO粒子会对器件造成损伤，降低光伏性能。本文提出并实现了界面反应溅射策略，以构建具有高透光率和优异载流子输运能力的高成本效益的TTEs，从而实现高性能的半透明串联PSCs。选择聚乙烯亚胺(PEI)作为界面反应物，PEI上丰富的氨基可以与溅射的ITO纳米颗粒发生反应，在ITO沉积过程中形成配位化合物，促进C60/PEI/ITO界面的载体运输。并且大大减轻了高能ITO颗粒的冲击力，保证了下伏C60层和钙钛矿层的完整性。因此，制备的半透明亚电池的功率转换效率(PCE)显著提高了19.17%，超过了基于C60/ITO的电池(11.64%)。此外，基于PEI的器件表现出出色的存储稳定性，在2000小时后保持98%的原始PCE。在界面反应溅射ITO电极的强度上，我们成功制备了PCE为26.89%的堆叠型全钙钛矿TSC和PCE为24.33%的单片型钙钛矿-有机TSC。这项工作提供了一种简单的仪器解决方案，可以在半透明和串联PSCs中很好地呈现TTEs的功能。

文献来源:

https://doi.org/10.1002/adma.202312704

点击文末阅读原文可跳转到相应网站

学术交流QQ群

钙帮QQ群：558533225

申请进群请备注：钙帮风云+研究方向。
