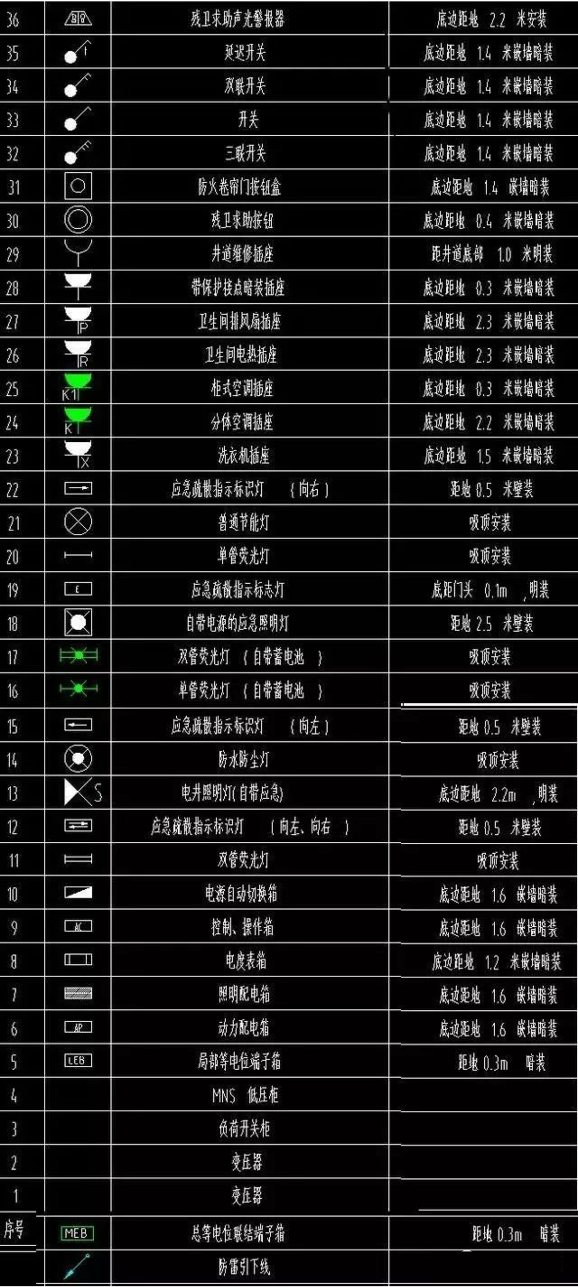

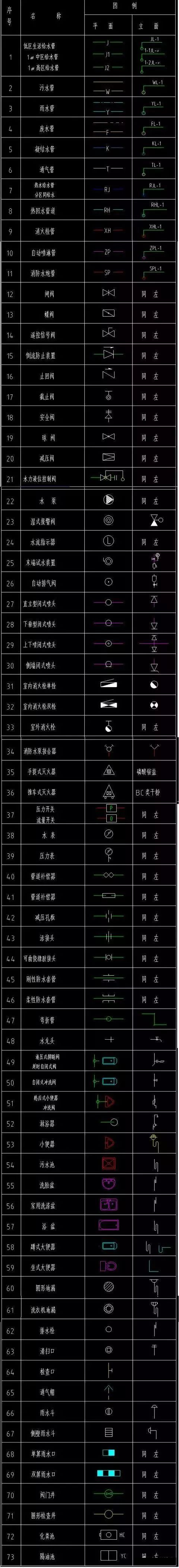

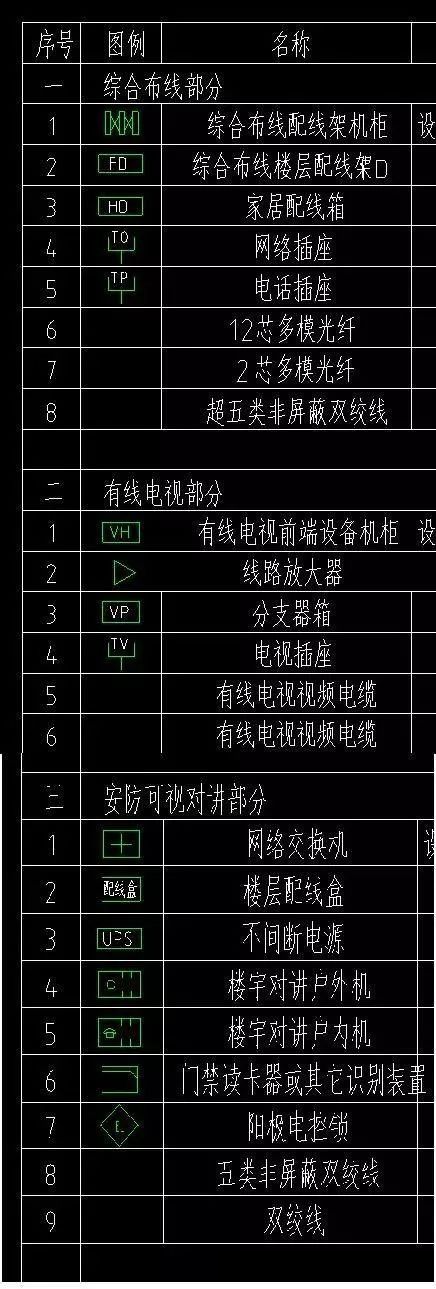

学习电气就需要我们进行各种电气图纸的识别，有人说电气图纸很难识别，各种符号真的傻傻分不清，如果你连最基础的电气符号，都不能够识别清楚，又怎么能够期望自己可以看懂电气图呢？所以第一步要做的就是了解熟悉，各种电气符号，希望可以帮助大家快速读懂电气图纸！

1、

图纸中AL、AW、HAL、SAL、SBX、AP

具体含义如下：

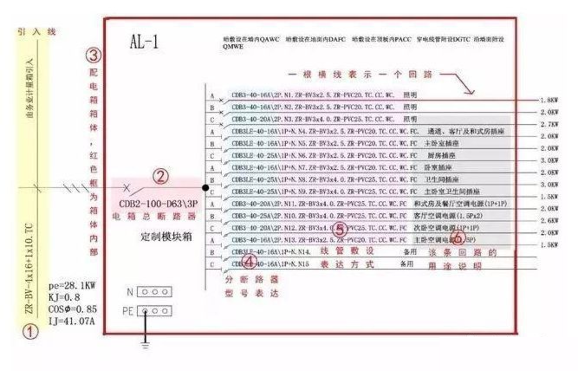

1、AL代表照明配电箱

2、AW代表电表箱

3、HAL代表（EW）DD手车式

4、SAL代表引下线与金属物体之间的空气中距离(M)

5、SBX代表水表箱

6、AP代表的是动力配电箱。

电气原理图标注：

常见的标有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。

元件技术数据：

1、电气元件明细表：元器件名称、符号、功能、型号、数量等。

2、用小号字体注在其电气原理图中的图形符号旁边。
