智能电工必学:智能电气箱的术语、基本参数和工作条件、技术要求
2024-05-03 07:18 浏览:
6
分享这个主题前，先自我学习总结一下，
什么是团体标准规范？
团体标准规范是由依法成立的社会团体为满足市场和创新需要，按照团体确立的标准制定程序，自主制定发布，并由社会自愿采用的标准
。
团体标准规范由国务院标准化行政主管部门统一管理，其制定程序与国家标准、行业标准的制定程序相同，
但编号规则可以由社会团体自行规定，但不得与国家标准、行业标准的编号一致。
团体标准规范具有行业规范化的优势，可以为特定行业或领域内的产品、服务和操作提供一套统一的规范，有助于提高行业整体的规范化水平；
参考：T/ZACA 051—2022智能电气箱的条款来聊下本文主题：
一、智能电气箱的术语……
3.1
智能电气箱：

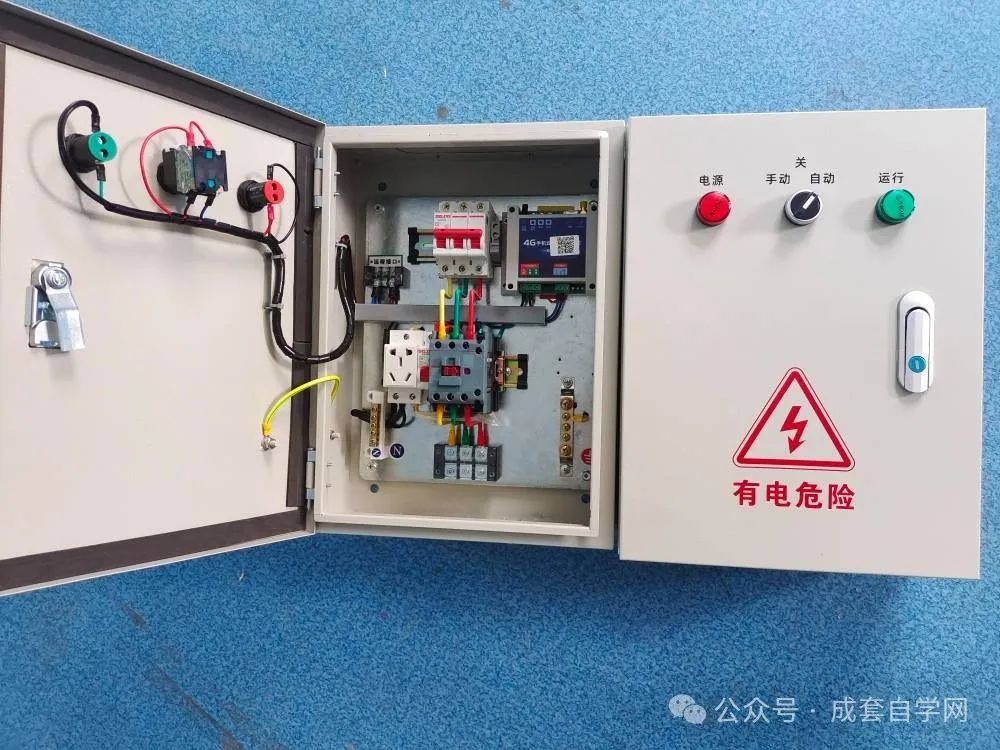

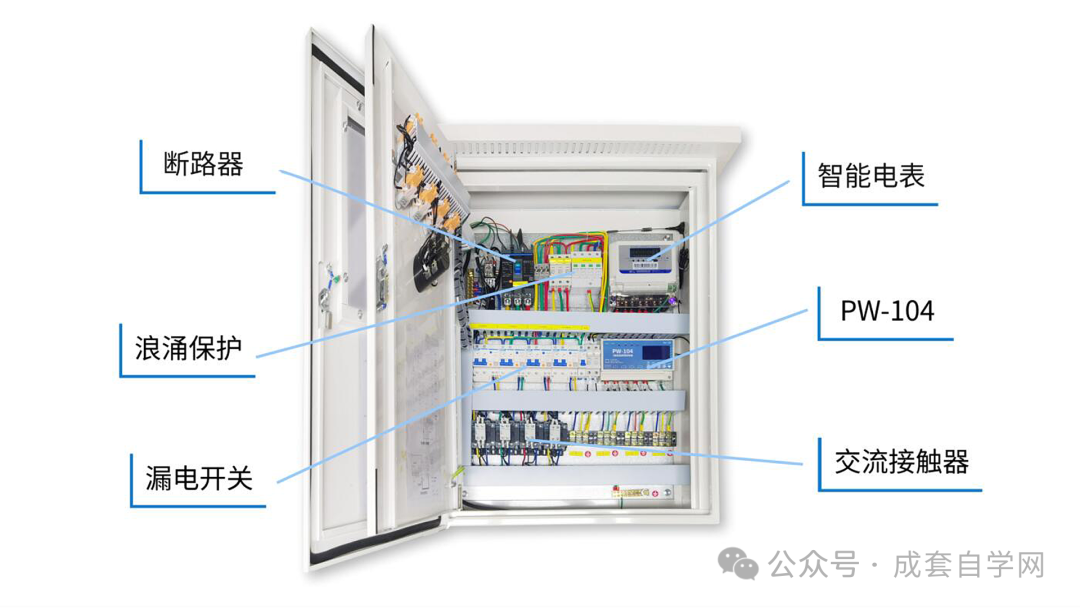

一种按照电气接线要求将低压开关电气元器件、多功能数字计量电能表和测量装置、智能配变终端、保护电器和辅助设备组装在封闭箱体中，具有计量、测量、控制、保护、电能分配、应急管理等全部或两种及以上功能的智能化配电电气箱。
3.2智能配变终端：
智能配变终端是指安装于智能电气箱中，是对进出线开关、剩余电流动_作保护器、智能电能表等运行信息进行采集和用户用电信息进行收集的装置设备，完成配电计量多功能监测、剩余电流动作保护器监测、状态监测、负荷管理、安全防护、互动化管理、环境监测等功能。

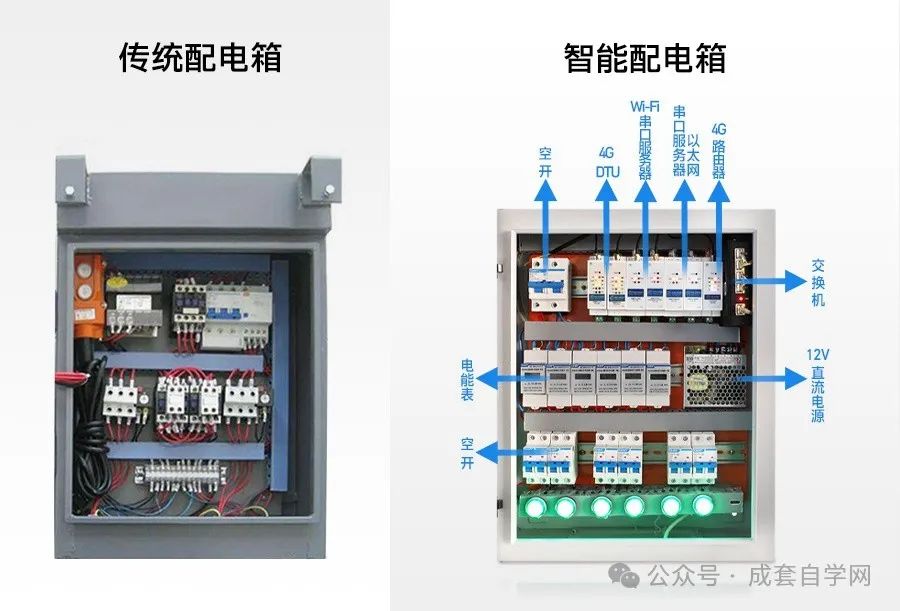

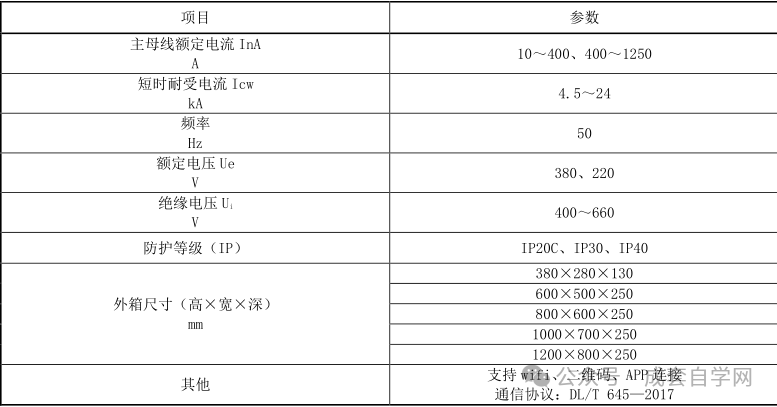

4.1基本参数表
4.2
工作条件：
应符合在下列环境条件下连续可靠地工作：
a、 环境温度：-40℃～40℃；
b、相对湿度：＜90%RH；c、海拔高度：≤2000m；
d、安装环境条件：无易燃、无爆炸、无导电尘埃、烟雾、蒸汽和腐蚀性介质等严重影响电器元件
电气性能的场所，同时安装地点无强磁场干扰、无剧烈震动和冲击，安装倾斜度不大于 5°；
e、采用二维码系统，可提供产品配置信息、图样、产品说明书、售后服务等信息。
外观技术要求：
5.1.1 表面涂覆层应牢固均匀、无明显反光和缺陷，整体结构和色泽协调，无划痕；外观不应有磕碰、
划伤、局部变形等缺陷。
5.1.2 电镀件应无划痕、起皮、裂纹、灰暗、起泡、脱落及局部漏镀。
5.1.3 组装式结构应连接牢固，螺纹紧固可靠，并有防松措施；焊接式结构框架焊接部位应光滑均匀，
无焊穿、裂纹、咬边、气孔等缺陷，溅渣应清除干净。
电气箱一般要求
5.2.1 箱体的外形尺寸应符合4.1表的要求。
5.2.2 平整度
面板、门平面度每米内凹凸应不超过 3mm。
5.2.3 门板开启灵活，开启角度不得小于 90°，门关上在无外力的作用下，门板基本上与门框吻合。
在开合过程中不应有损坏漆层和铰链“卡”、“咬”等现象。
5.2.4 柜体骨架对地应保证有可靠的电气接地，并应标有明显接地符号；接地螺钉（栓）上不应有滚
漆或黄锈。
5.2.5 所有元器件的型号、规格、数量与图样要求一致，安装应牢固、合理、符合 JB/T 5877—2002
中 3.17.2、GB/T 7251.1—2013 中 8.5.4 及 GB/T 7251.8 中的规定要求。
5.2.6 一次线选择符合容量要求，绝缘导线压接牢固，线束横平、竖直。
5.2.7 母线排弯曲处不应有裂纹及大于 1mm 的皱纹。
5.2.8 母线排的搭接面与搭接螺栓的规格、数量位置分布应符合规定要求，搭接螺栓必须拧紧并防松
措施，母线之间及电器端子的链接应压平。
5.2.9 面板上的指示灯、按钮、仪表均应横平竖直，导线连接应牢固。
5.2.10 绝缘导线穿越金属构件时应有保护导线不受损伤的措施，在可移动的地方，必须留有长度富余
量。
5.2.11 接地保护在连接框架、面板等涂覆件时，必须采用刮漆。

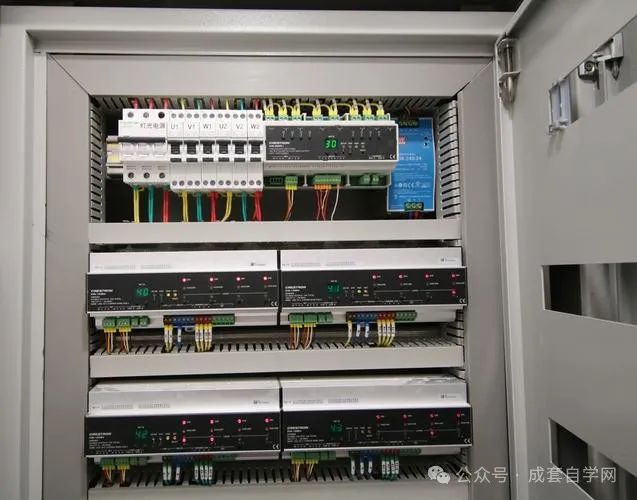

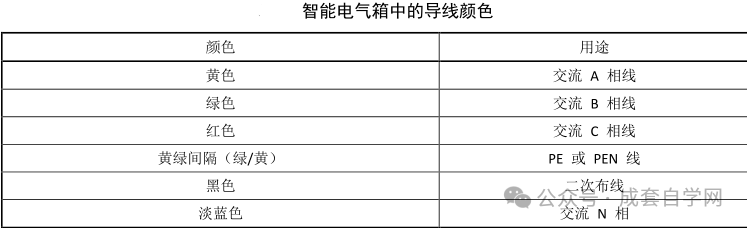

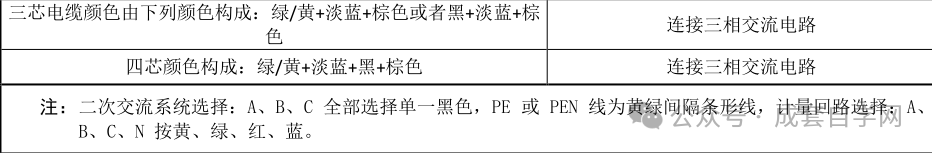

5.4.1 导线颜色要求表：
5.4.2 所选绝缘导线的参数，应同智能电气箱相应电路的额定参数及设计要求一致。
5.4.3 主回路导线应采用耐气候型铜芯绝缘导线或母线排，截面应以满足允许载流量和温升控制应符
合 GB/T 7251.1—2013 中 8.6.3 的要求。
5.4.4 控制回路应选择铜芯绝缘导线，截面积不小于 1.5 mm；
测量电流、电压回路及计量电压回路
导线截面积不小于 2.5 mm；
计量电流回路导线截面积不小于 4 mm 。跨越智能电气箱内活动部位，应
使用软铜线，并留有适量余度，防止机械损伤，软铜线截面积应适当加大。
5.4.5 使用多股导线的，接线端部应有相应材质的接线端头，宜采用冷压接方式。每根导线的中间不
得有接头。一个端子只能连接一根导线，特殊设计的端子除外。
5.4.6 箱内布线应整齐美观，不应贴近具有不同电位和容易发热损坏绝缘层的带电部件，或贴近、穿
越带有尖角的裸露带电部件边缘进行敷设，布线时应采用适当的支撑固定或装入行线槽内。

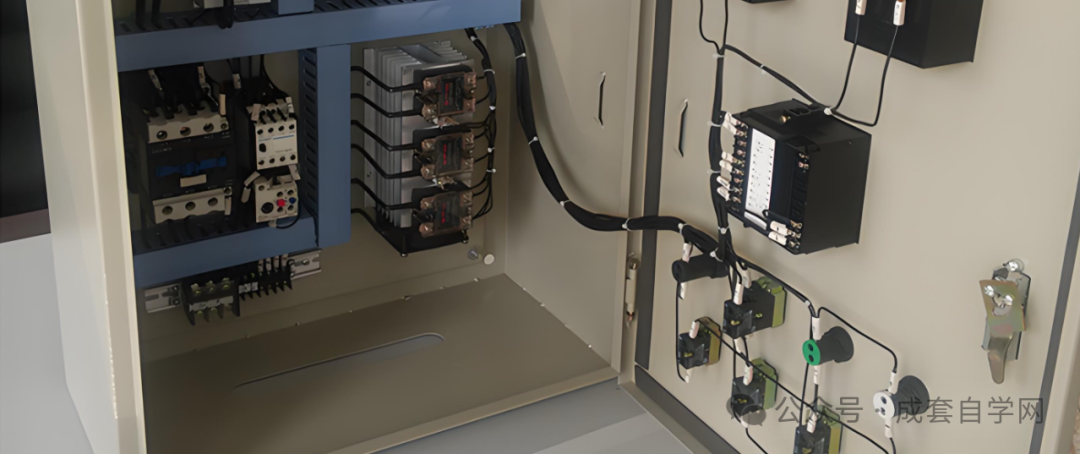

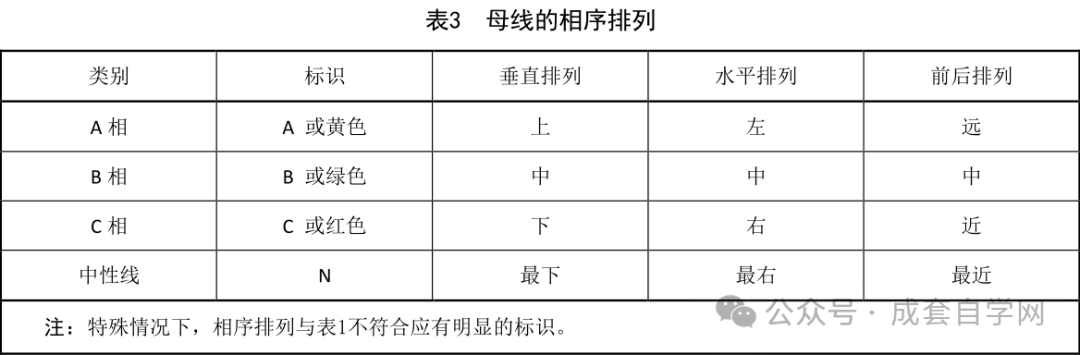

5.4.7 箱内母线的相序排列从装置正面观察，相序标识及排列应符合表 3 的规定，接地线为黄绿双色。

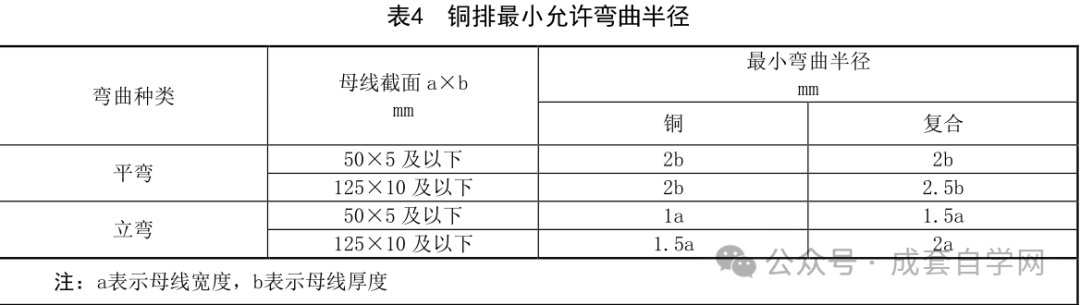

5.4.8 铜排其折弯应无砸痕、裂口、毛刺，其最小允许弯曲半径应符合表 4 的规定。
5.4.9 母线排应采用绝缘支持件进行固定，以保证母线之间和母线与其它元件之间的距离不变，母线
的布置和连接及绝缘支持件应能承受装置额定的短时耐受电流和峰值电流所产生的机械应力和热应力
的冲击。
5.4.10 母线应采用绝缘支持件进行固定，以保证母线之间的连接应保证有足够持久的压力，但不应使
母线变形，振动和温度变化在母线上产生的膨胀和收缩不致影响母线连接部件的接触特性。
