电工知识—EPLAN的软件的模版选用

1.模板选用

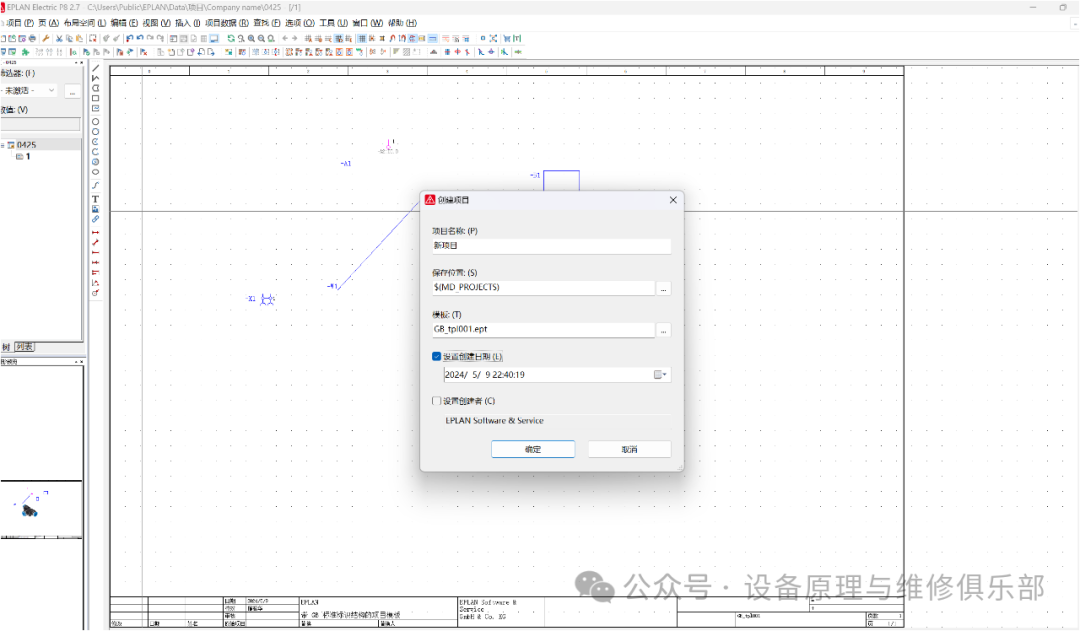

在“文件”菜单下单击“新建”命令，在弹出的“创建项目”对话框中命名项目名称，选择项目保存路径及项目模板，修改创建日期及定义创建者名称，如图1所示。

图1

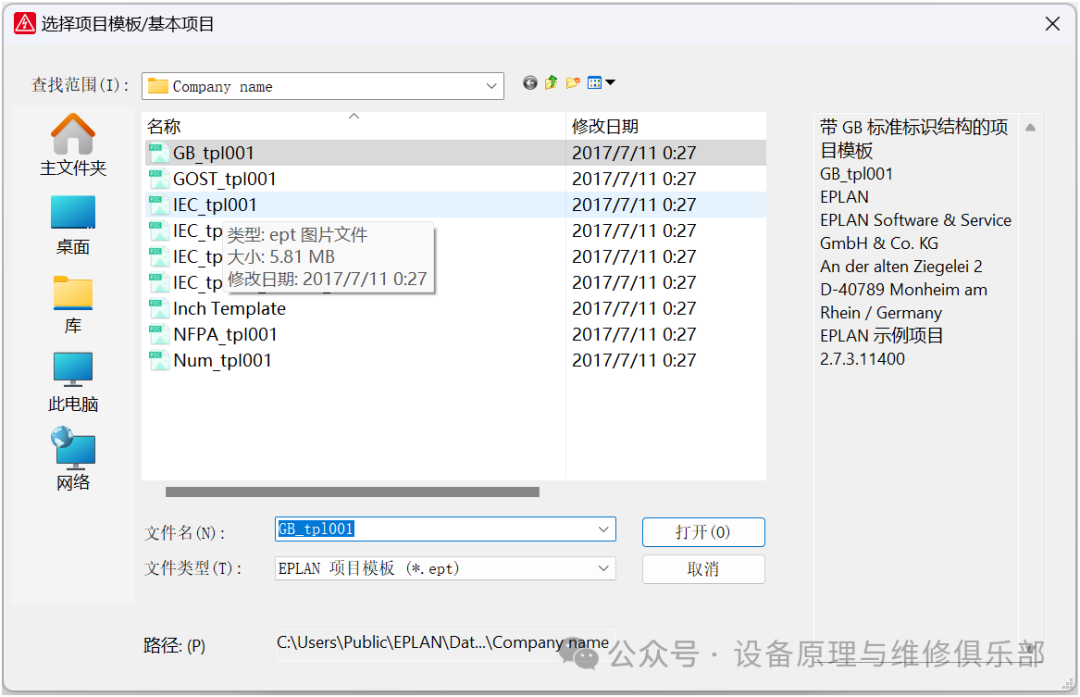

在“模板”选项中，选择不同标准的模板进行项目新建，单击“基本项目”选项后的按钮，在弹出的对话框中选择模板。EPLAN软件自带了12种基本项目模板，如图2所示。

图2

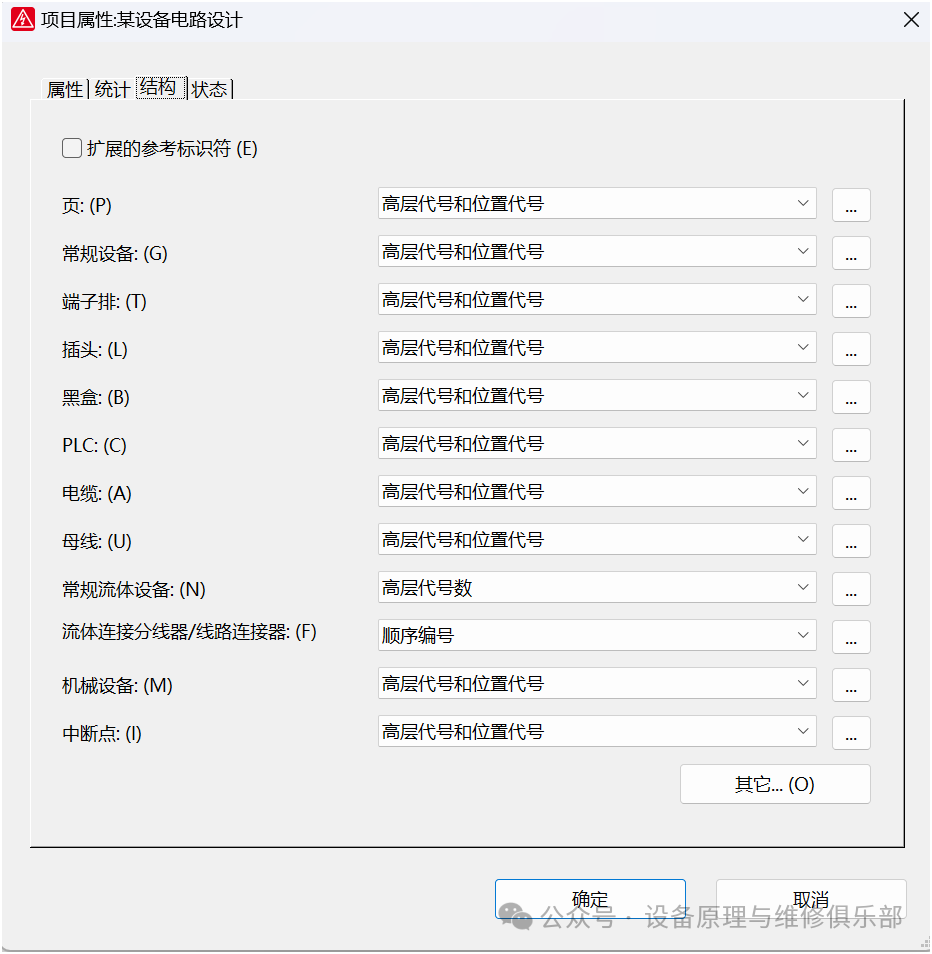

在还没有企业标准模板之前，通常选择“基本项目”下的模板进行项目新建。选择“基本项目”新建的项目，在项目属性的“结构”选项卡中可以调整“页”结构，如图3所示。

图3

2. 模板的保存

当完成一个标准项目之后，需要将该项目保存为模板，在以后的设计过程中再逐渐完善模板内容，建立企业标准模板。如果后期项目设计需要调整项目结构，则将项目保存为“项目模板.ept”。如果项目结构已经标准化，后期项目设计不再调整结构，而且项目中包含了用户自定义数据及主数据内容，则可以将该项目保存为“基本项目模板.zw9”。

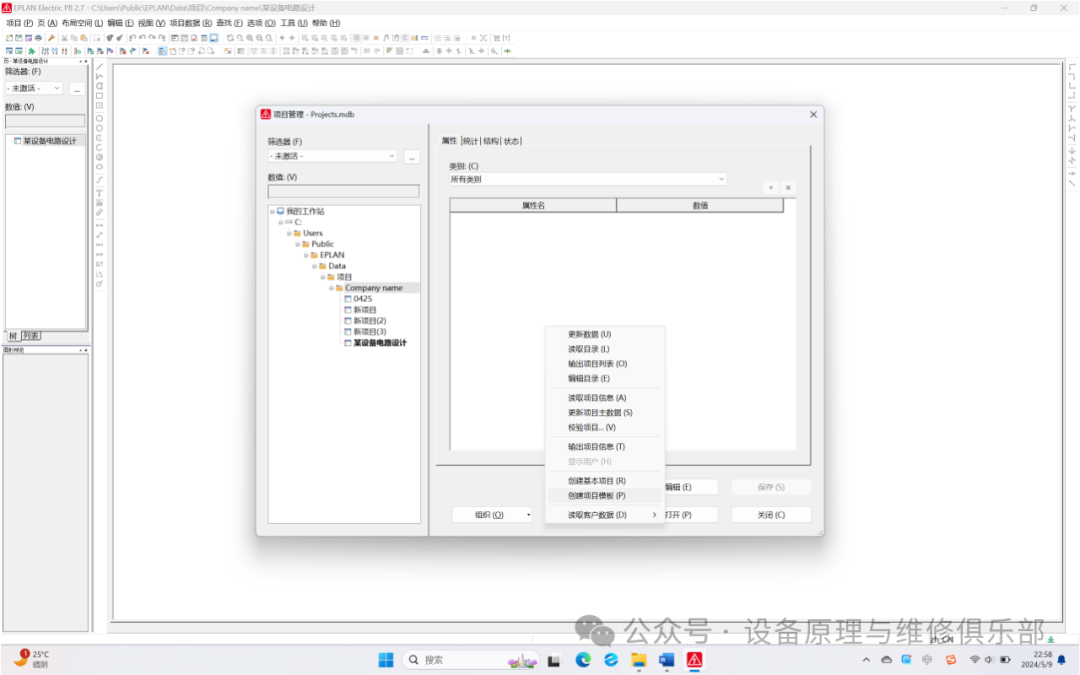

将标准项目保存为模板之前，首先需要删除原理图中的电路，为下次项目设计提供便利：其次，在项目树中选中该项目；最后，执行“文件”→“项目管理”命令，在弹出的“项目管理”对话框中的“附加”选择“创建基本项目”命令创建企业标准模板，如图4所示。

图4

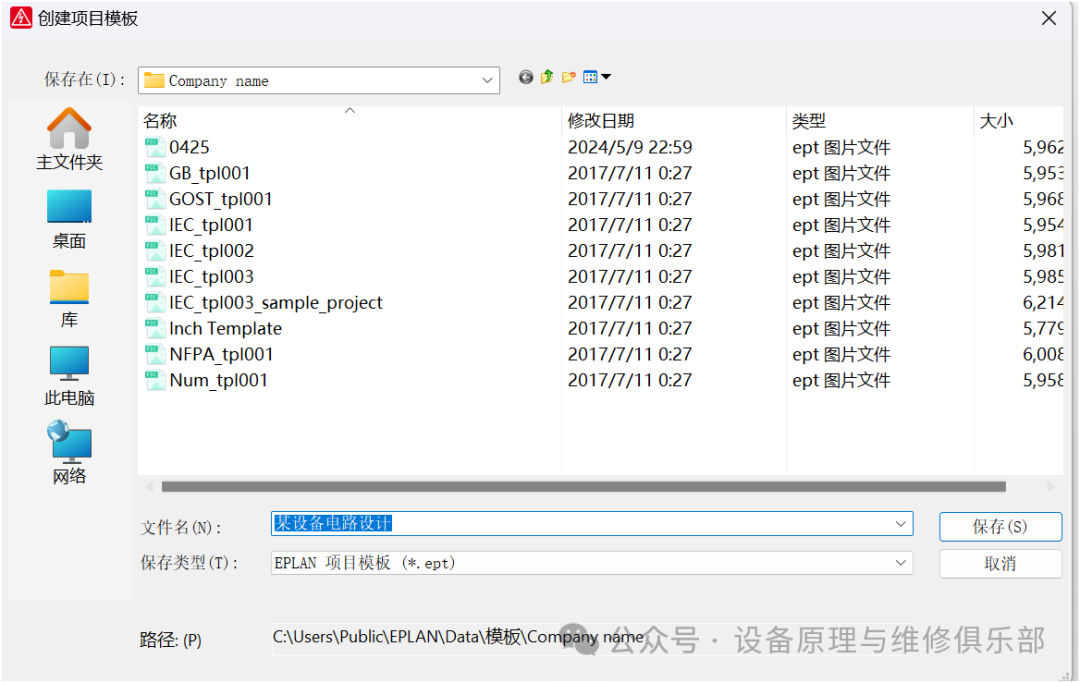

创建的模板可自定义名称及保存路径，如图5所示。在下次新建项目时直接选择企业自己的模板，其中各种用户定义数据及设计规范都包含在模板中，工程师采用统一的模板进行项目设计，可保证设计图纸的规范性及标准化。

图5
