电工是一个重要的技术工种，他们负责安装、维护和修理电气系统和设备。为了确保电工具备必要的技能和知识，进行专业的电工培训是至关重要的。

安全是电工工作的首要原则。在电工培训中，安全培训应放在首位。

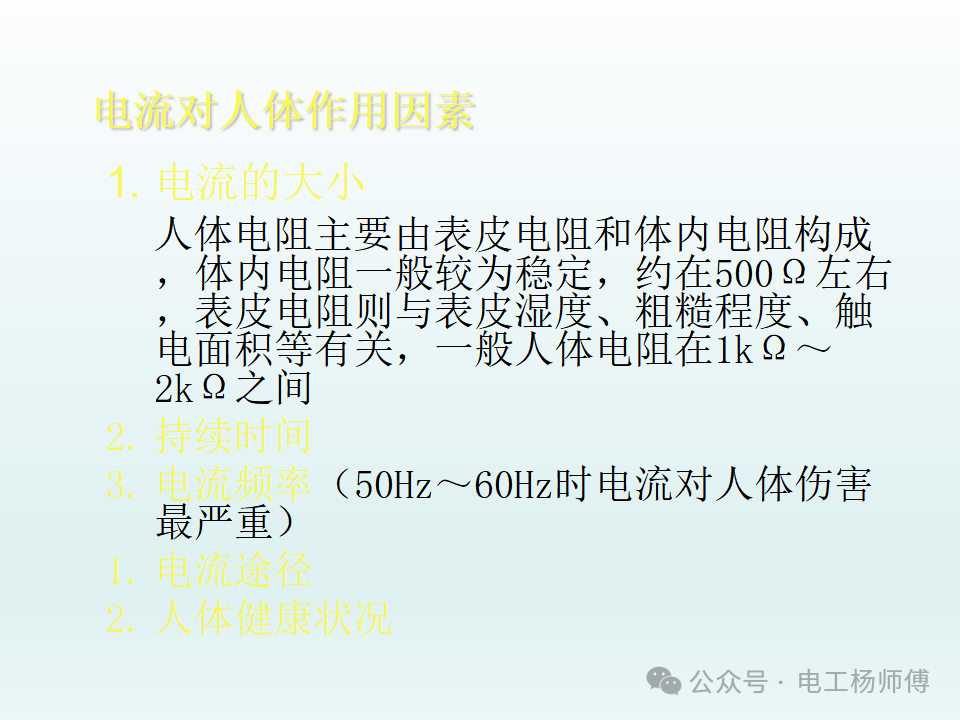

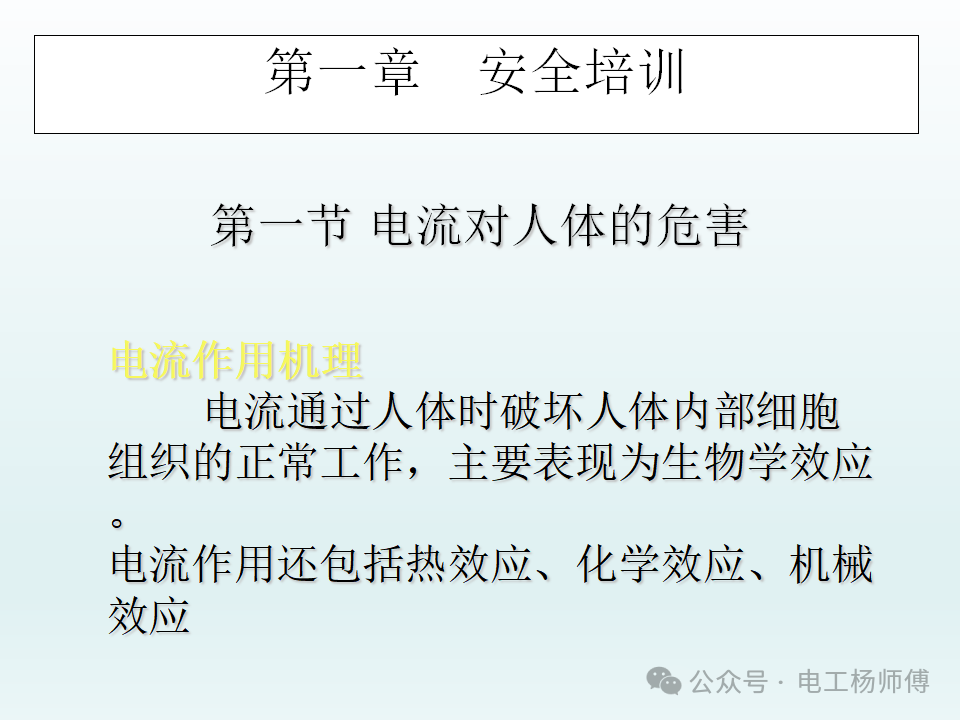

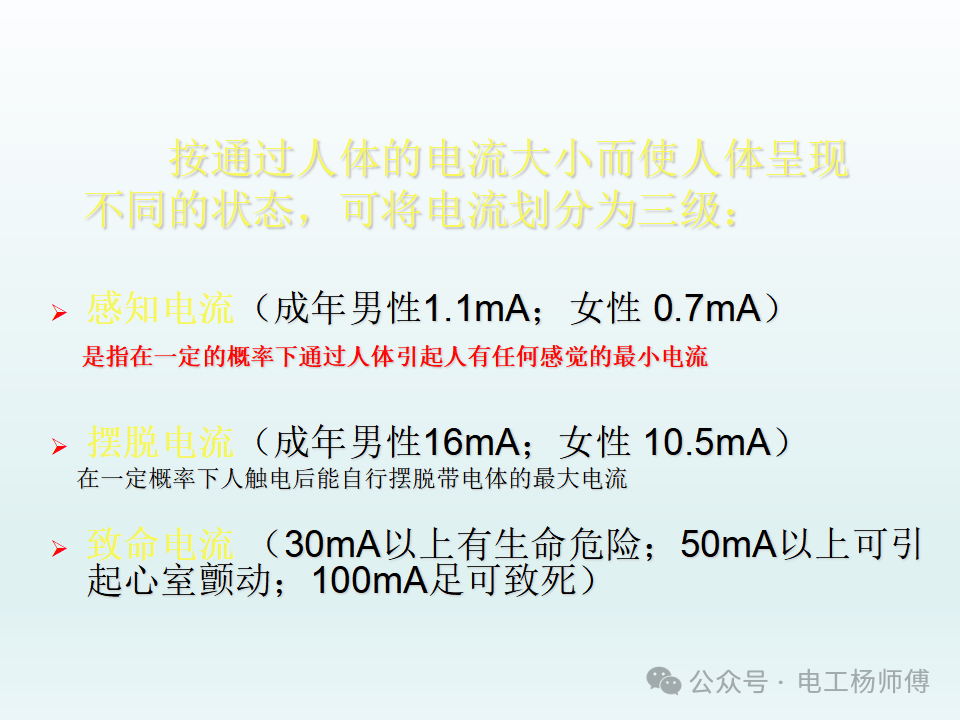

当人体成为导电回路的一部分时，电流会对人体产生危害。电流的危害主要包括生物学效应、热效应、化学效应和机械效应。电流大小、持续时间、电流频率、电流途径以及人体健康状况等因素都会影响电流对人体的危害程度。

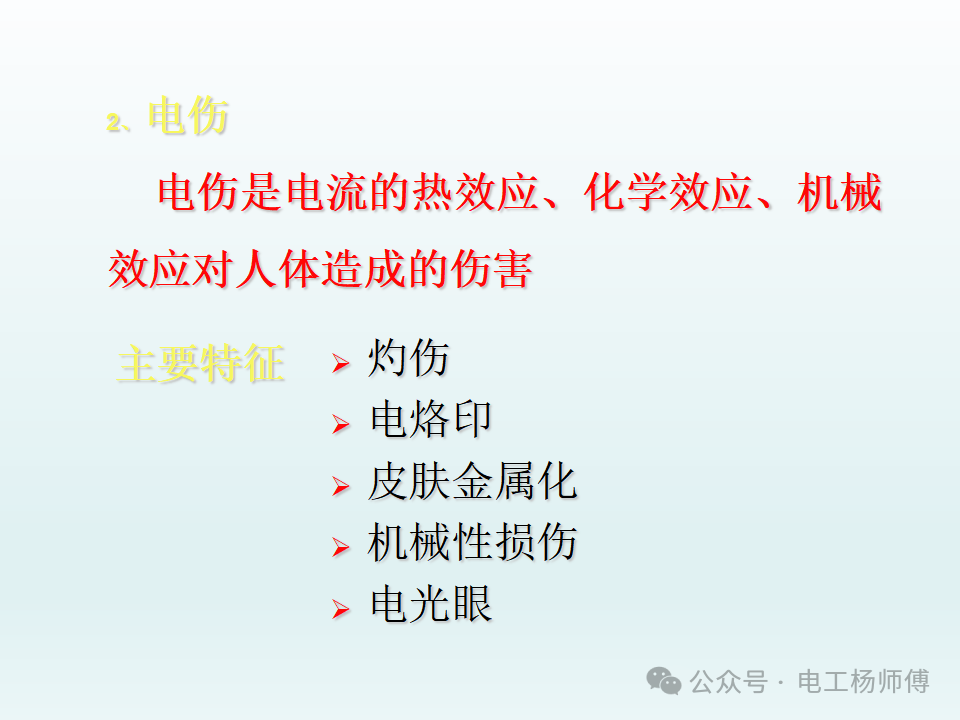

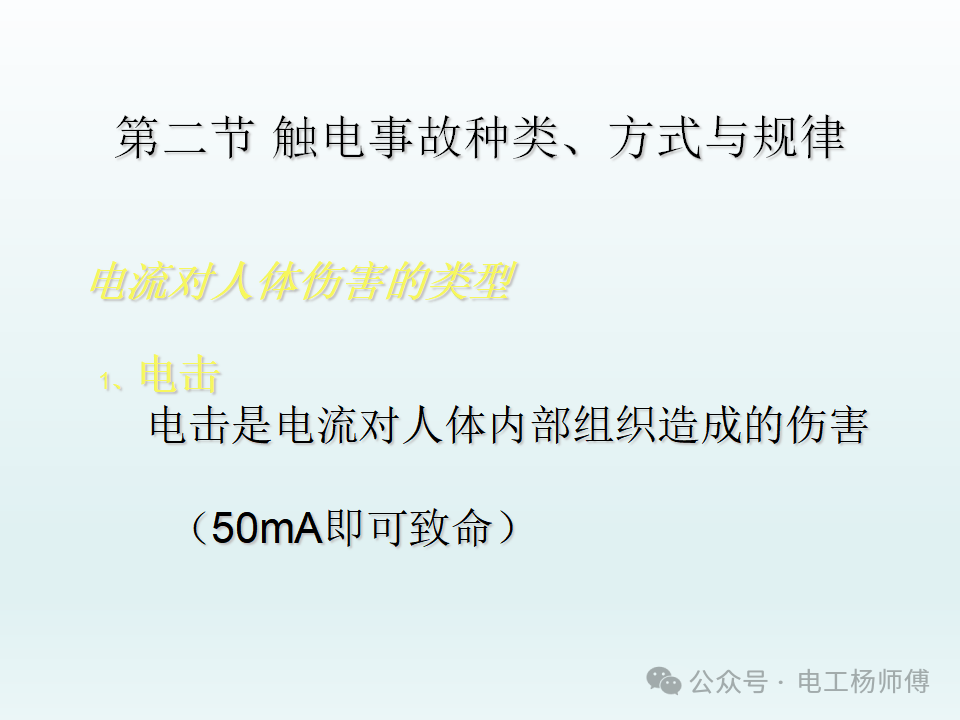

触电事故主要有电击和电伤两种类型。电击是指电流通过人体内部，对人体组织造成破坏；电伤则是指电流对人体外部造成的伤害，如电灼伤、电烙印等。

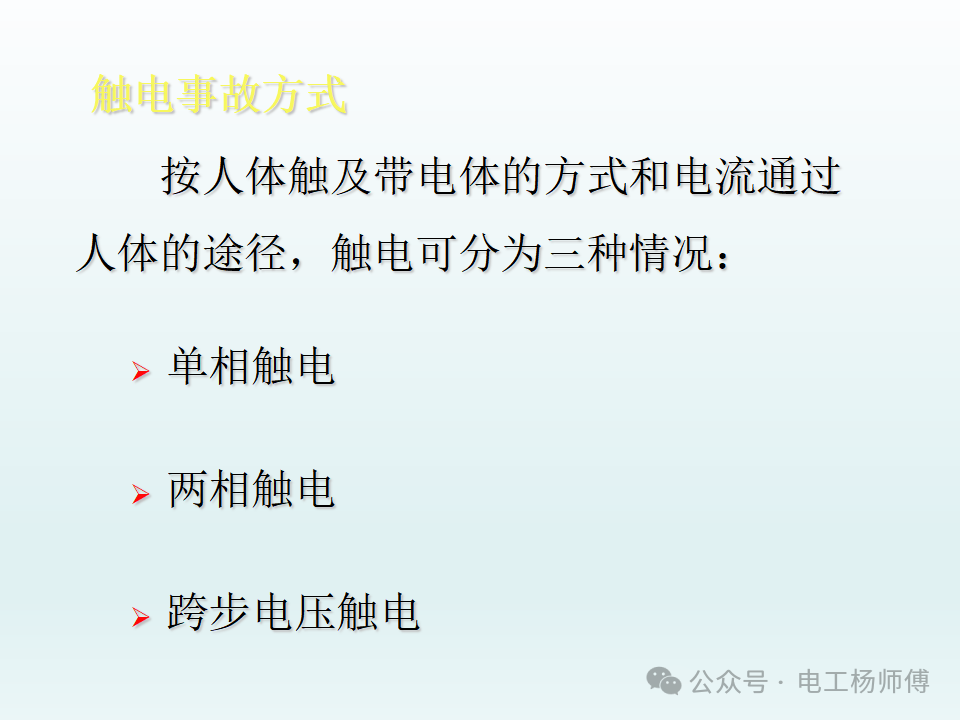

触电事故的方式主要有单相触电、两相触电和跨步电压触电。单相触电是指人体站在地面上接触一根带电导线而触电；两相触电是指人体同时接触两根带电导线而触电；跨步电压触电则是指人体在接地故障点附近行走时，因两脚之间的电位差而触电。

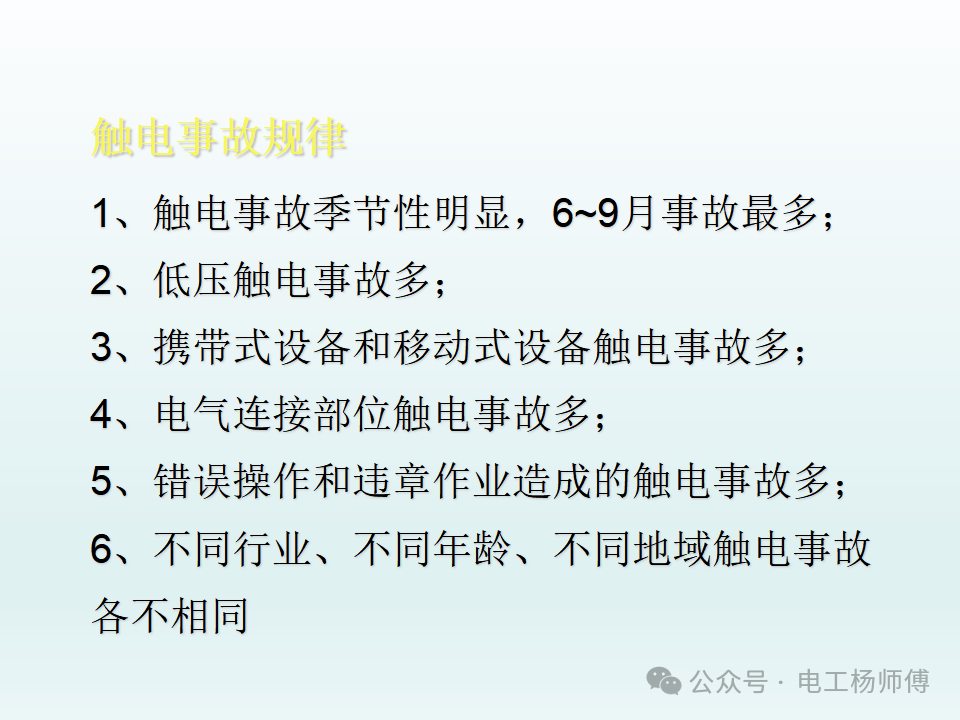

触电事故的发生具有一定的规律性，如季节性、低压触电事故多、携带式设备和移动式设备触电事故多、电气连接部位触电事故多以及错误操作和违章作业造成的触电事故多等。

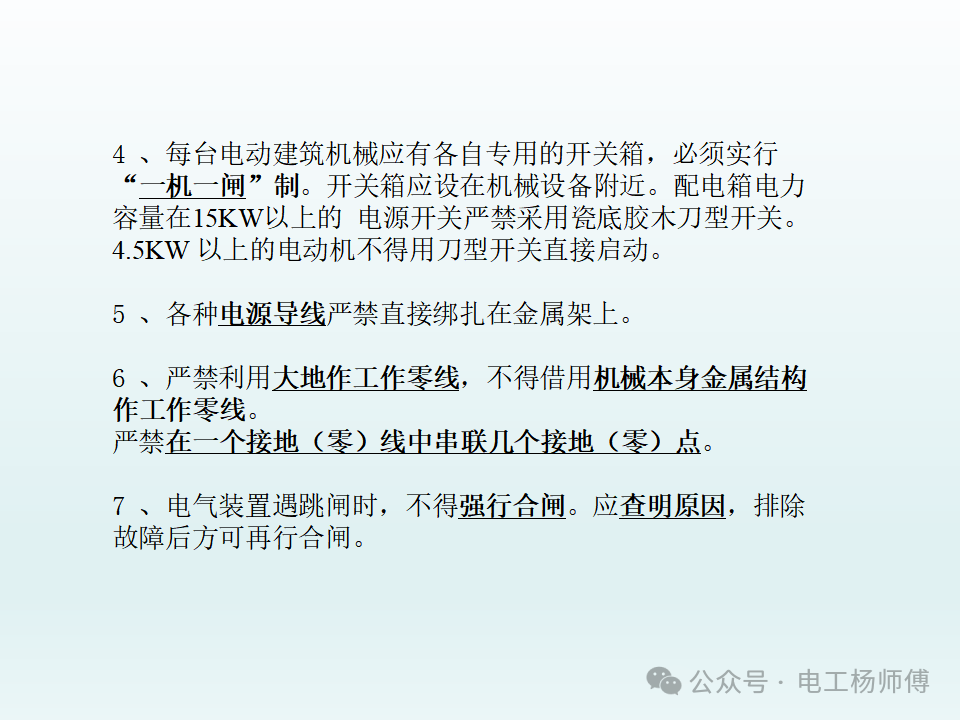

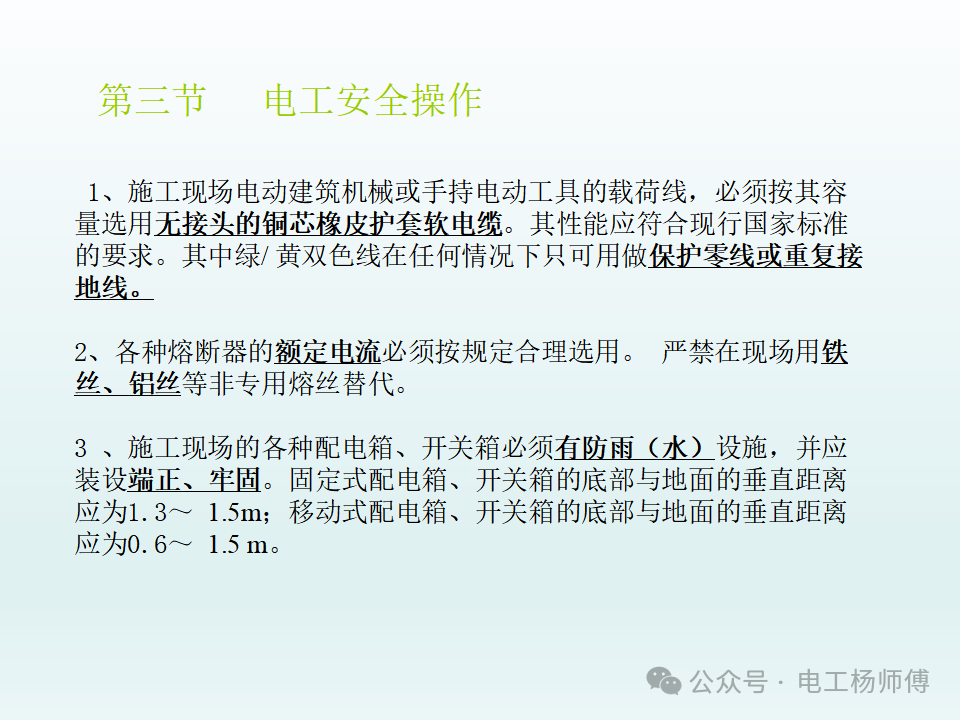

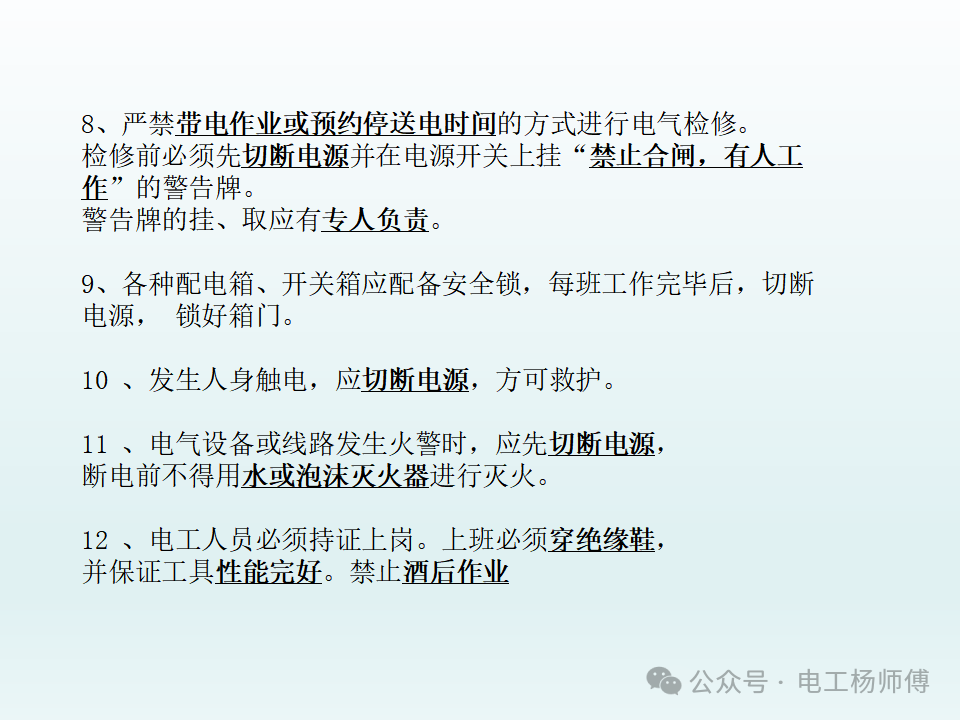

在电工培训中，应强调安全操作规程的重要性，包括施工现场电动机械或工具的安全要求，以及具体的安全操作规程。如使用无接头的铜芯橡皮护套软电缆、合理选择熔断器的额定电流、配电箱应具备防雨设施、电动建筑机械应使用专用开关箱、电源导线禁止直接绑扎在金属架上、检修电气设备时必须切断电源等。

电动机是将电能转换为机械能的设备。在电工培训中，应重点介绍三相异步电动机的原理和控制方法。

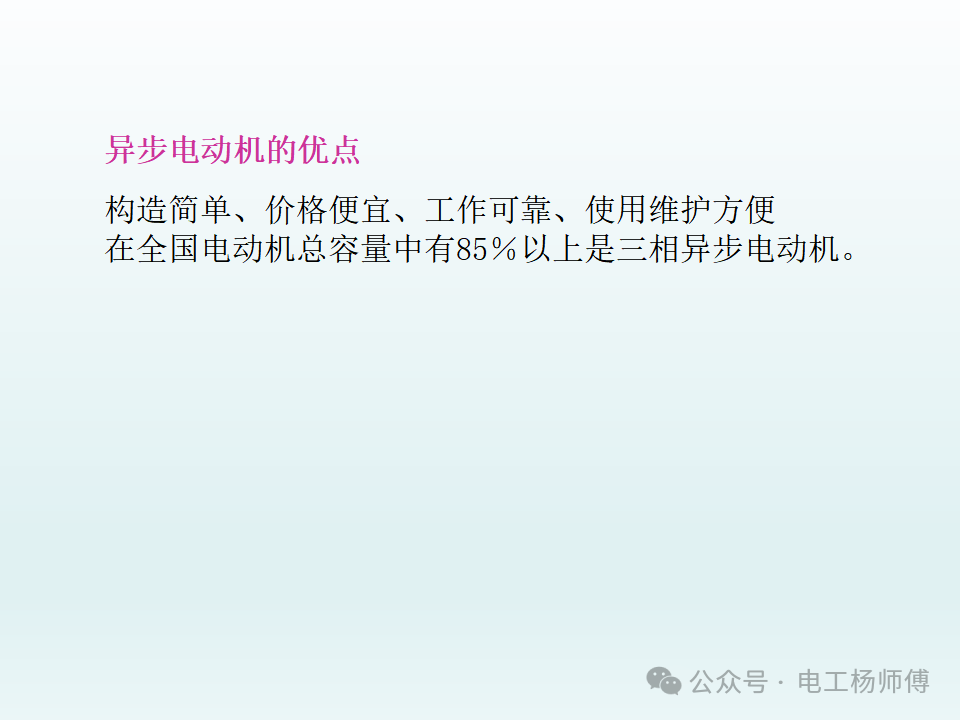

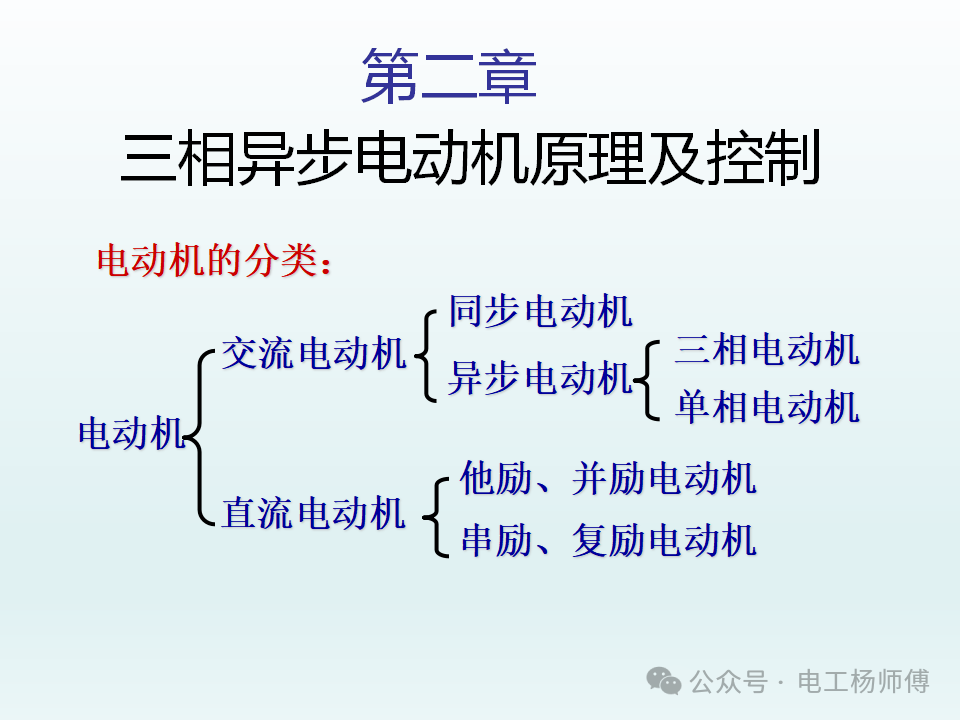

电动机按照不同的分类方式可分为交流电动机、直流电动机、三相电动机、单相电动机等。其中，三相异步电动机因其构造简单、价格便宜、工作可靠、使用维护方便等优点而得到广泛应用。

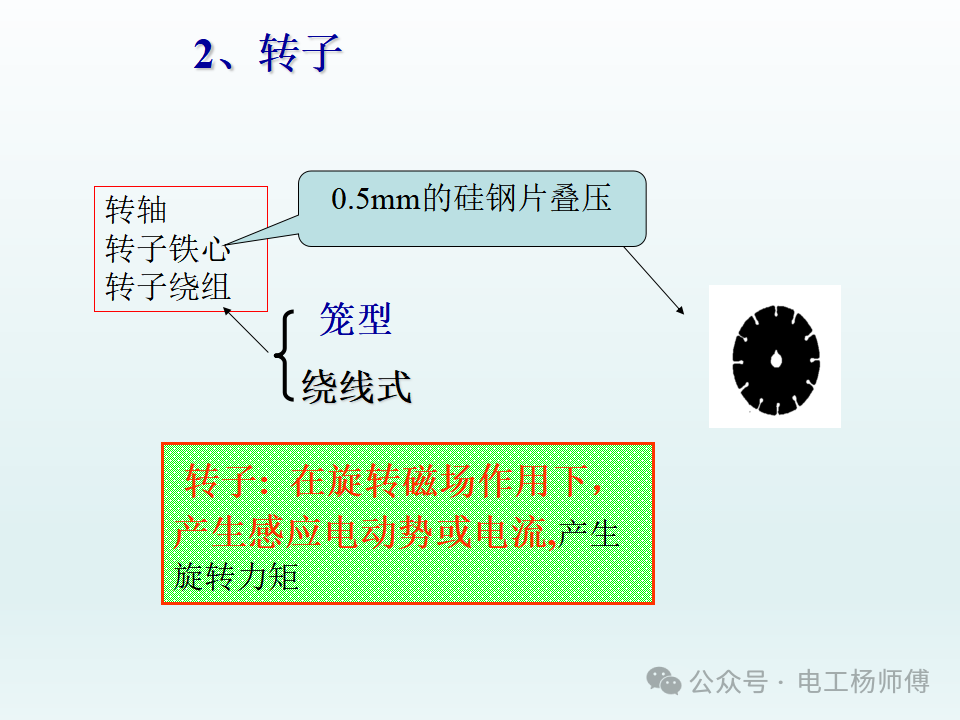

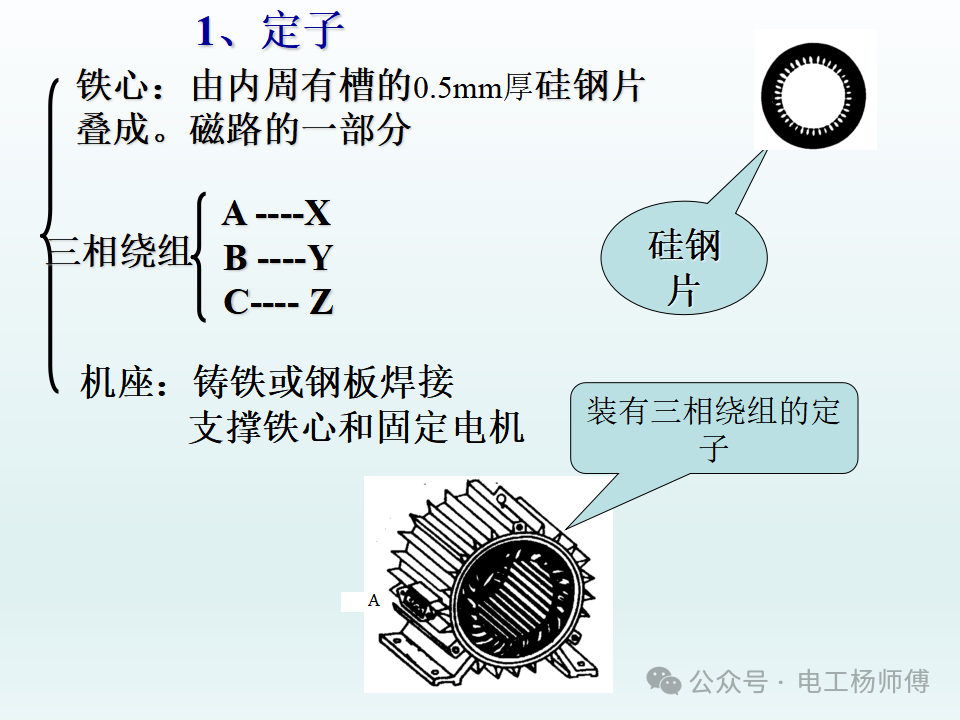

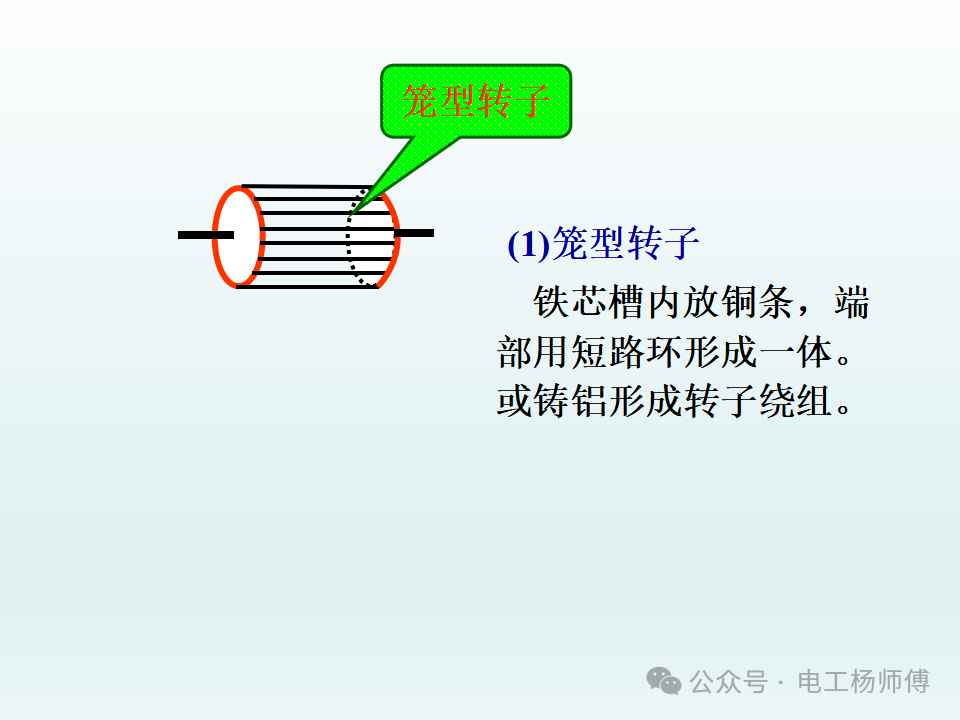

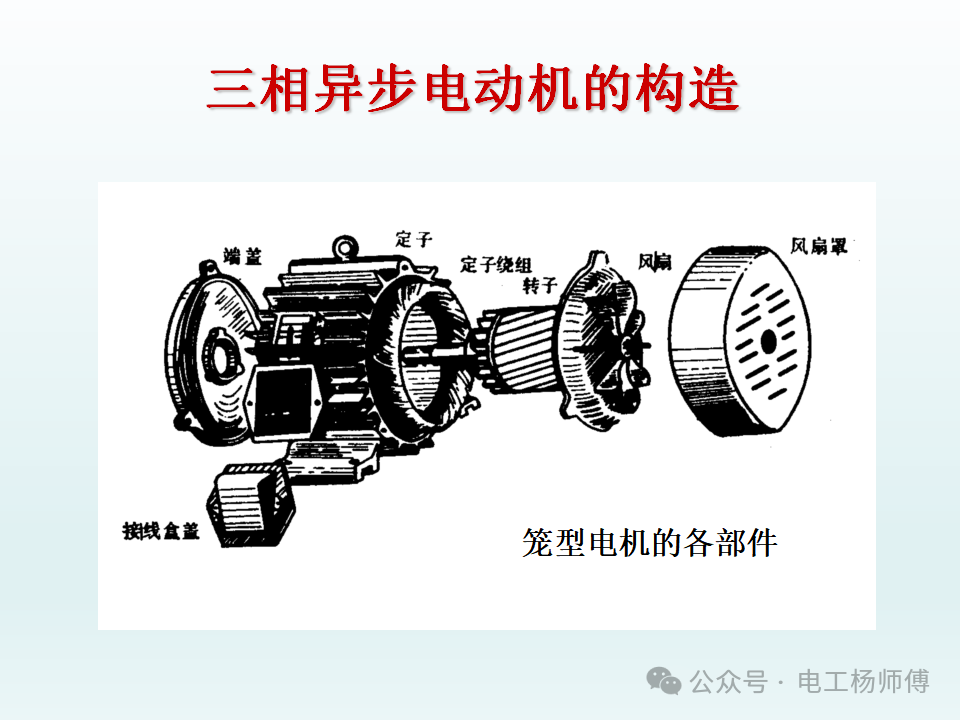

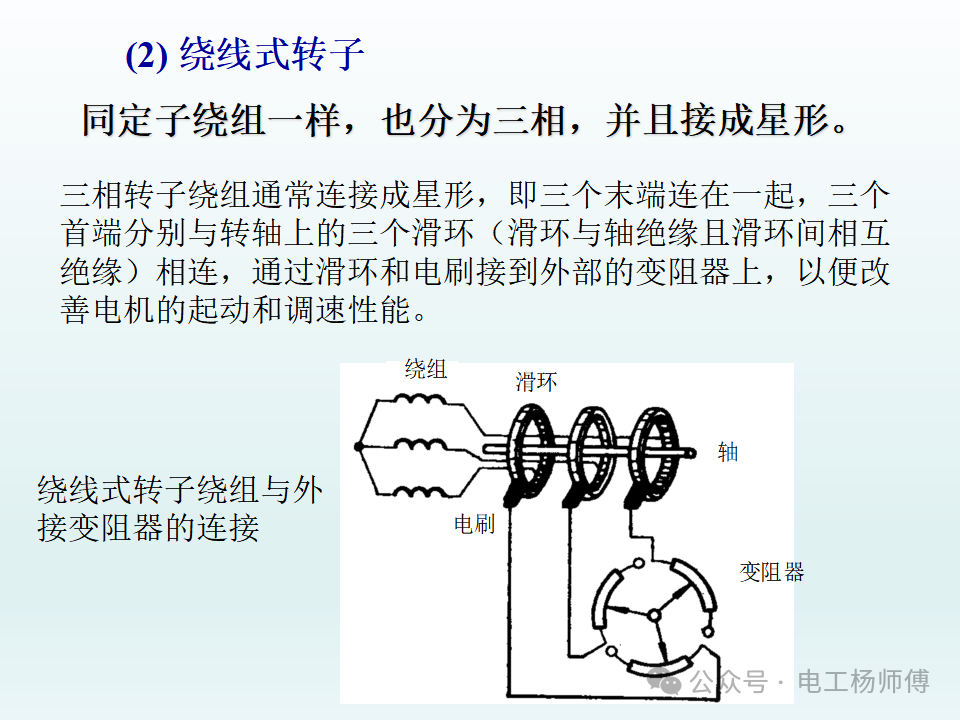

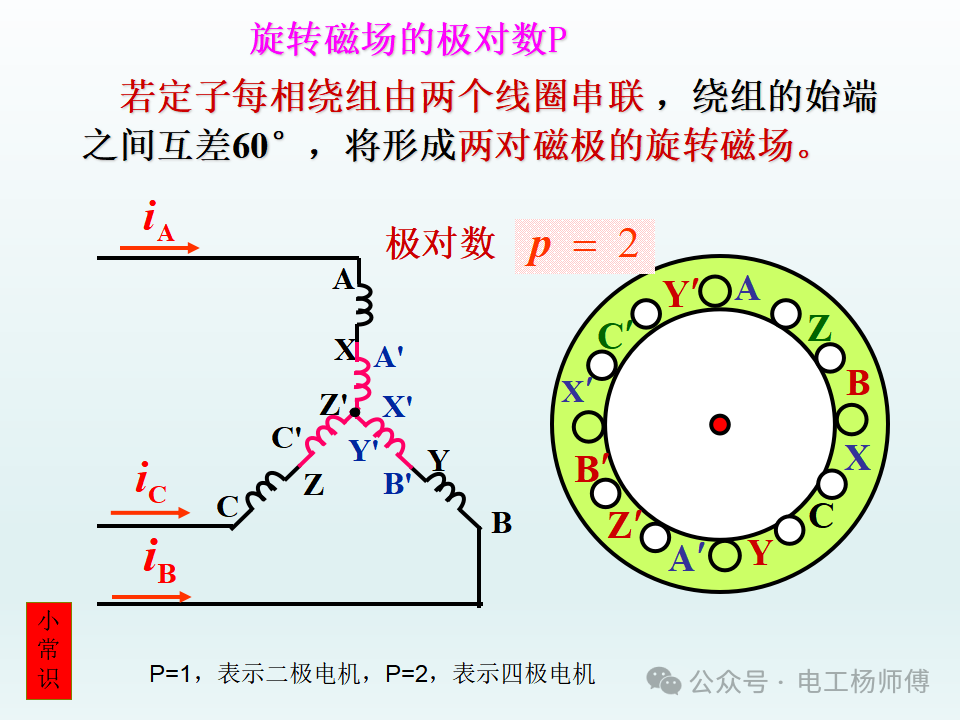

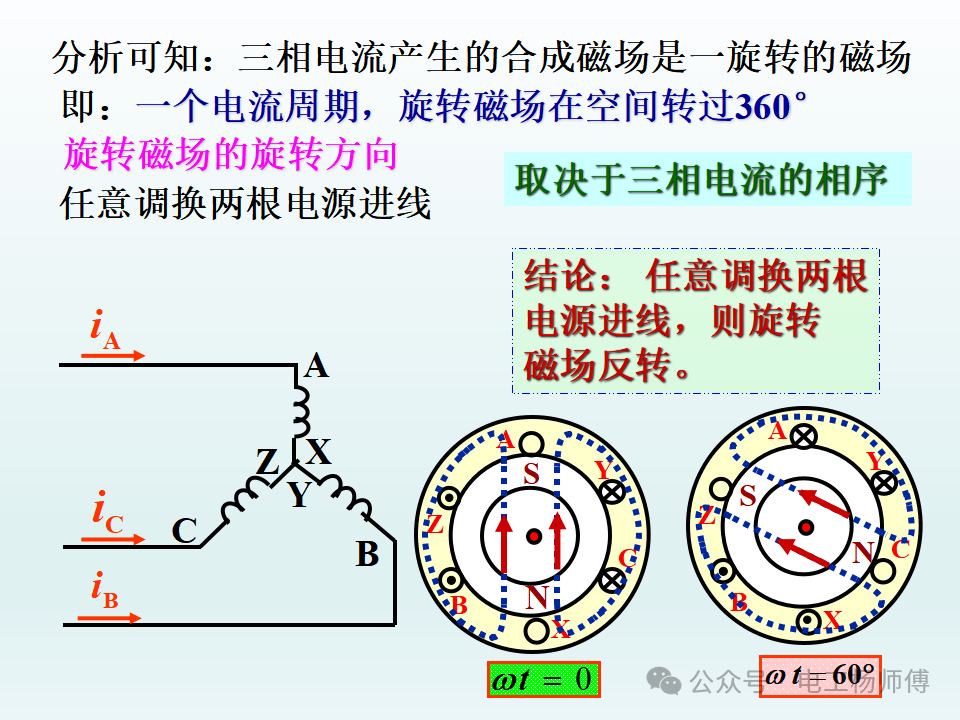

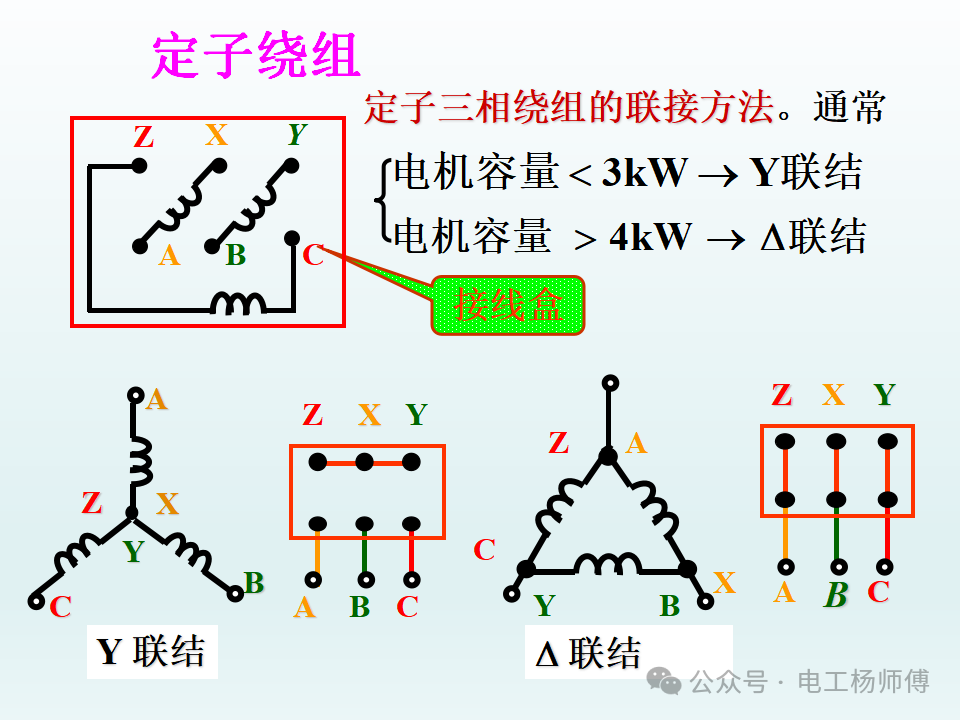

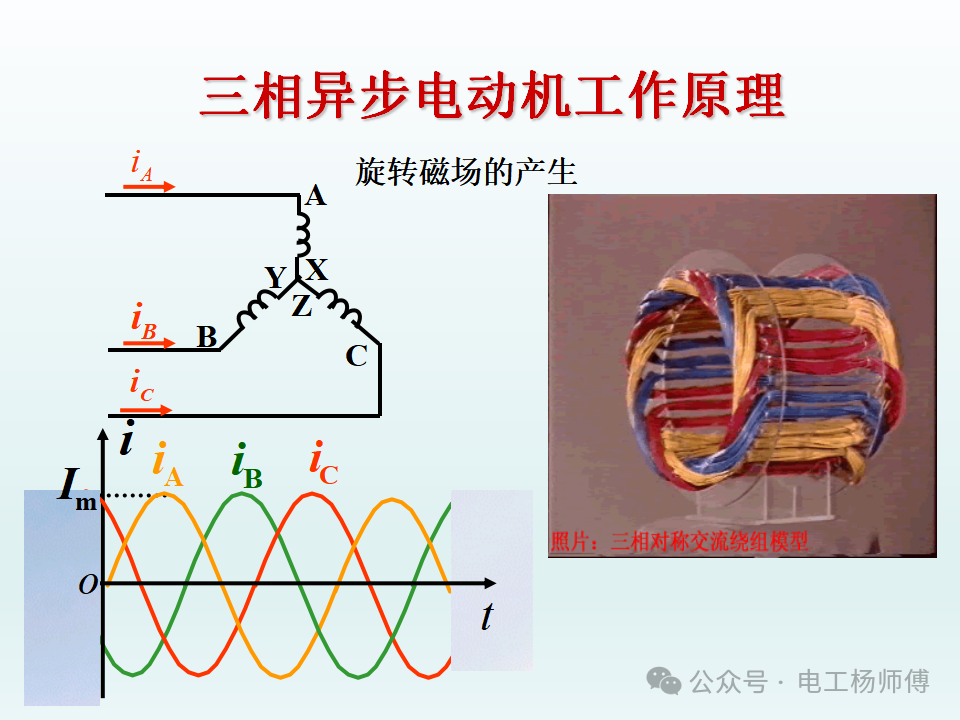

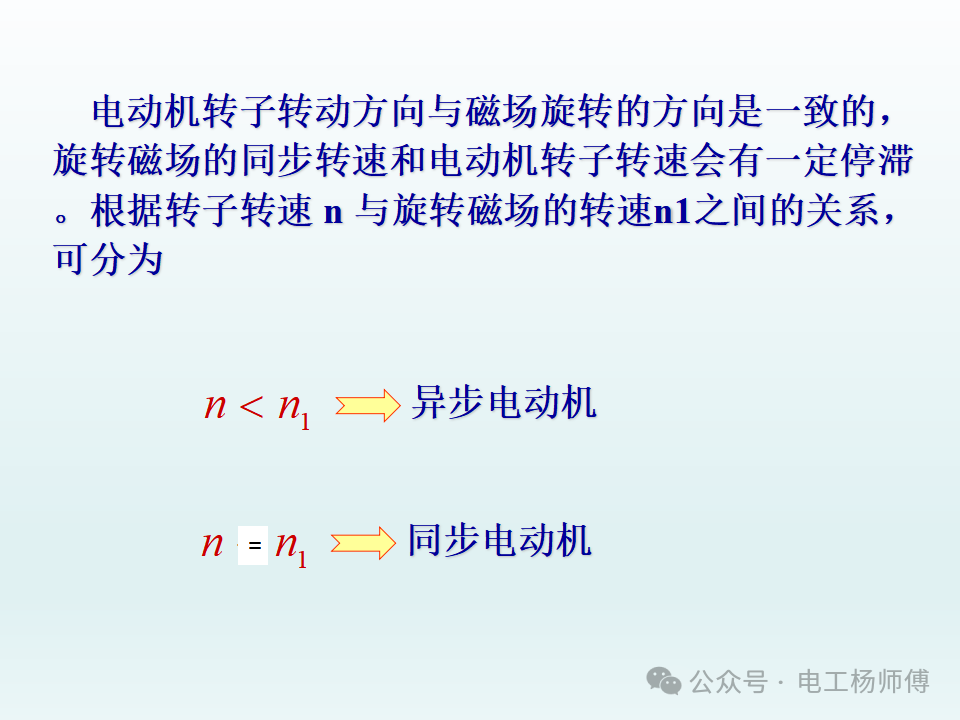

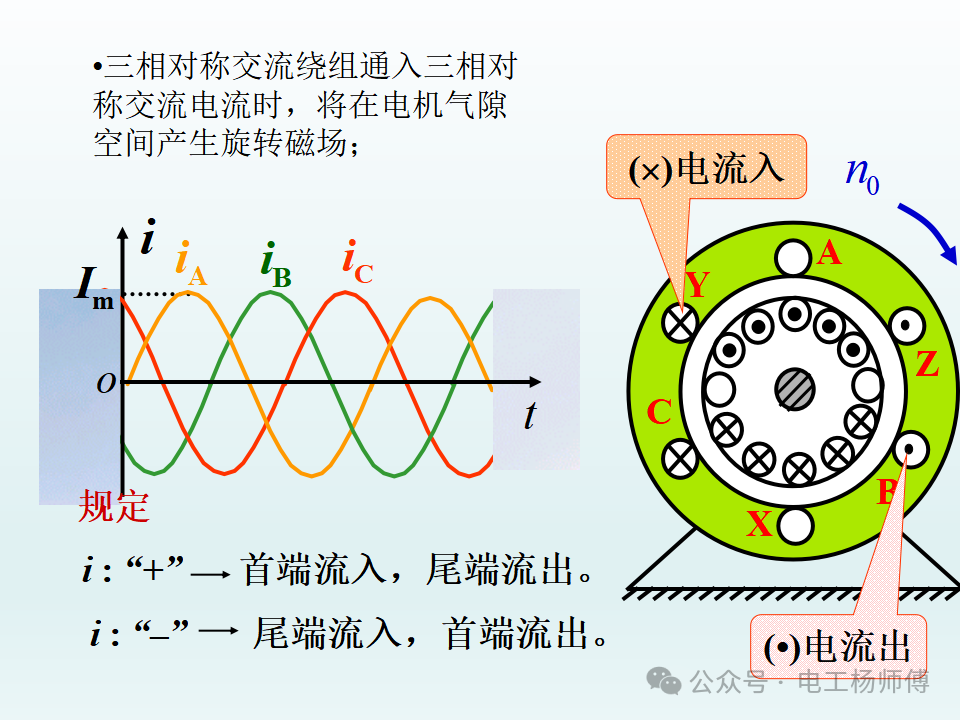

三相异步电动机主要由定子、转子和轴承等部件组成。定子包括铁心、机座和定子绕组等部分；转子包括转轴、转子铁心和转子绕组等部分。三相异步电动机的工作原理是基于旋转磁场的产生和转子导体在旋转磁场中受到电磁力的作用而转动。

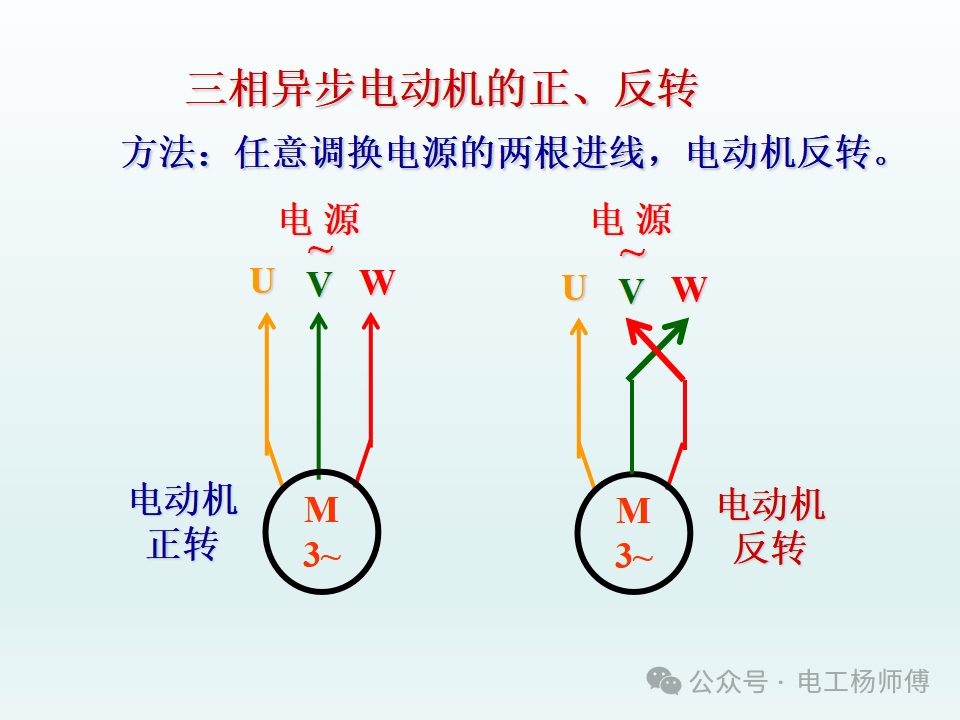

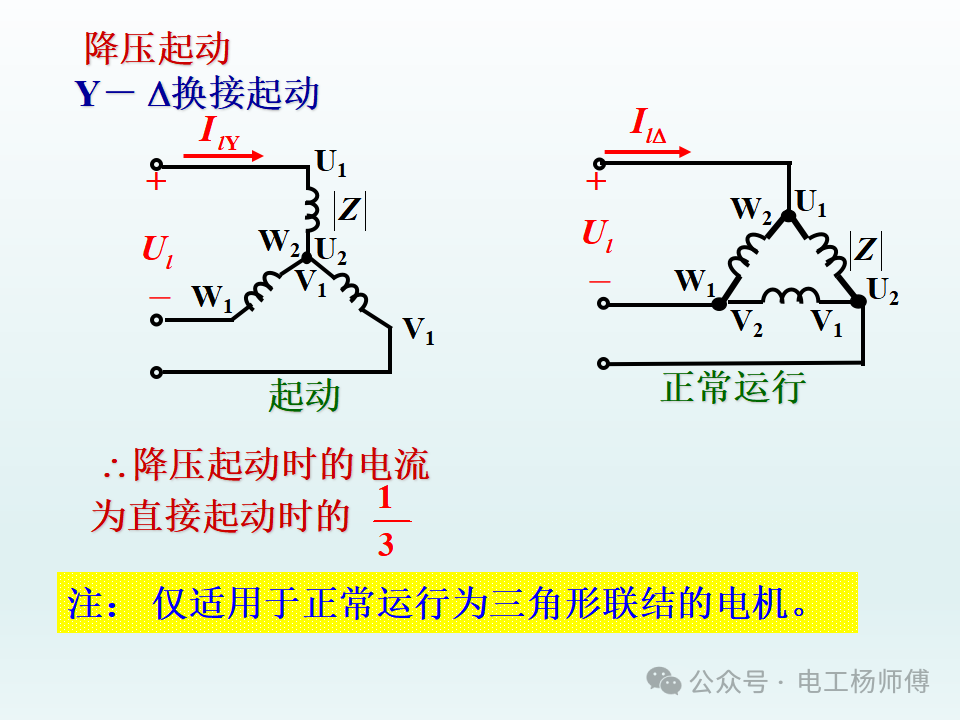

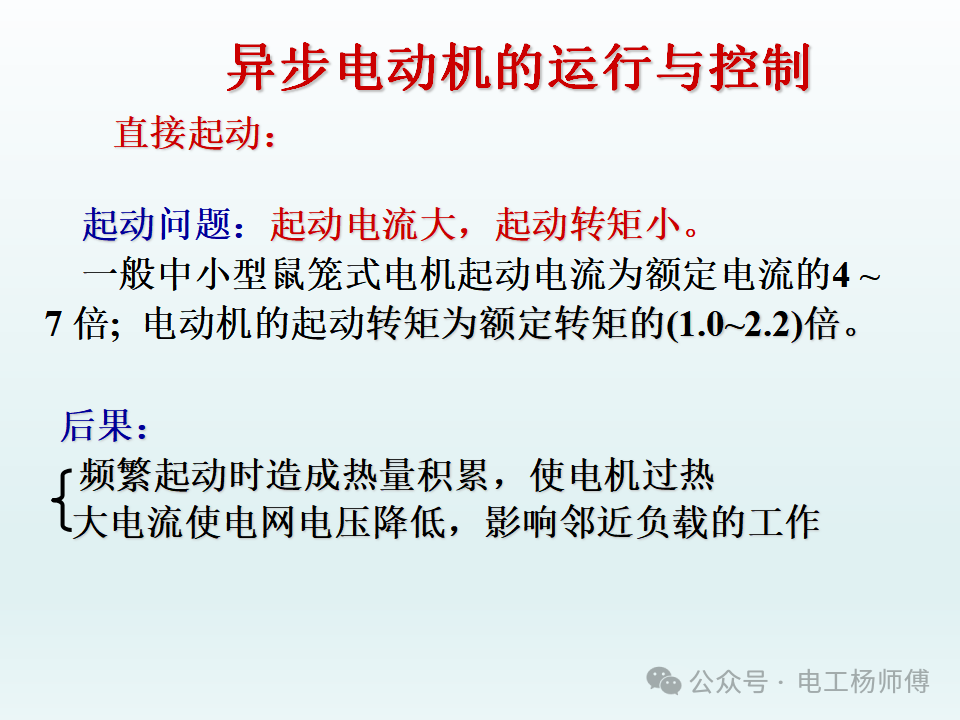

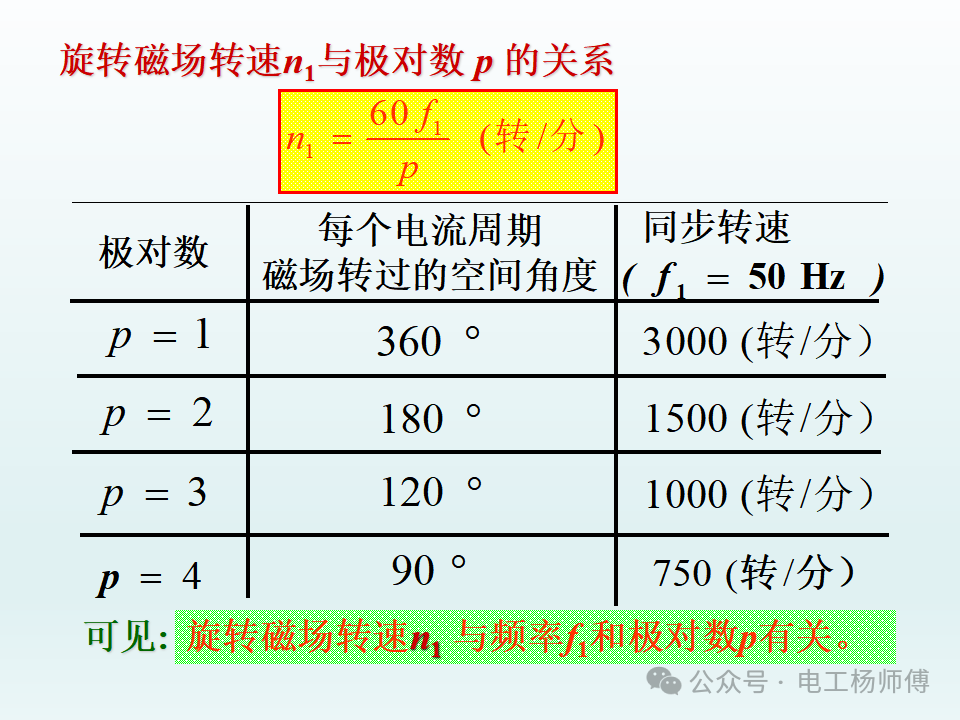

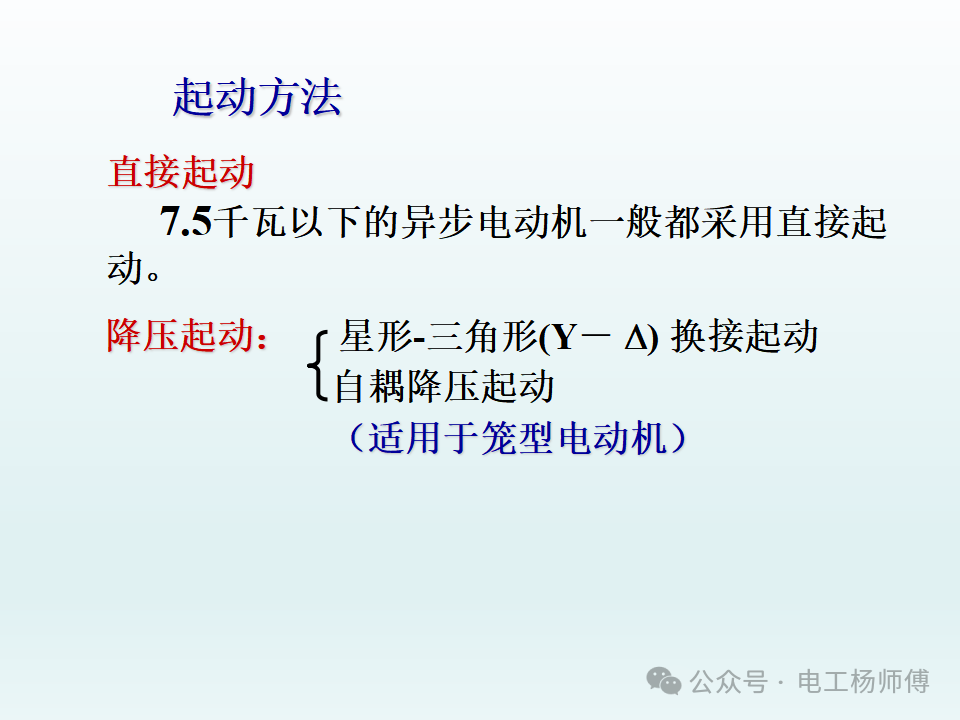

异步电动机的运行与控制主要包括起动、正反转和调速等方面。起动方法有直接起动、降压起动和软起动等；正反转控制可通过改变定子绕组的接线方式来实现；调速方法包括变频调速、变极调速和改变转差率调速等。

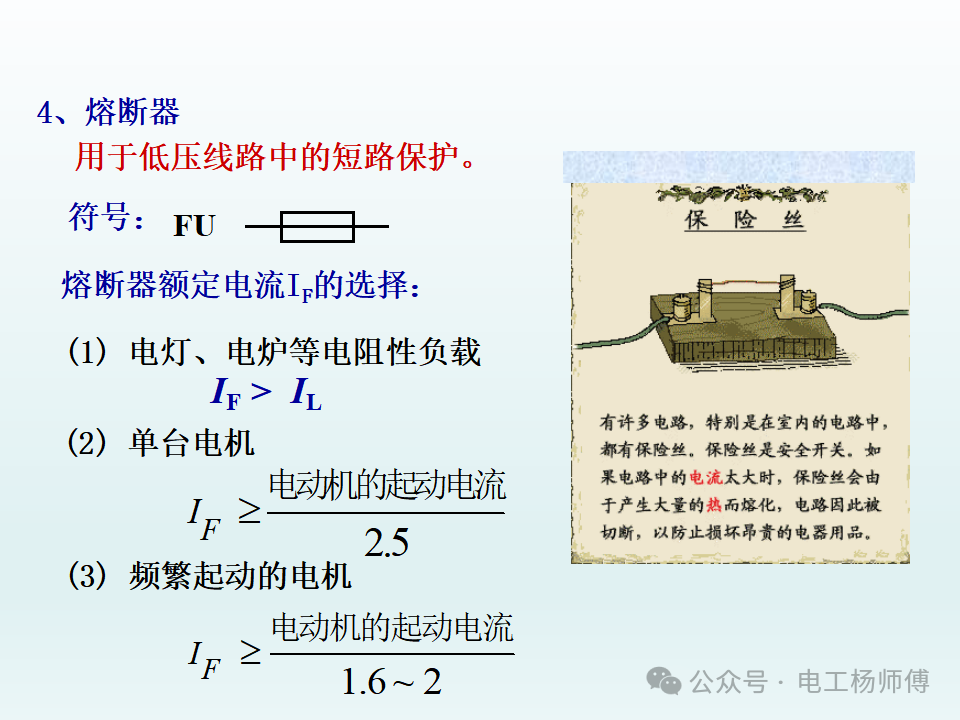

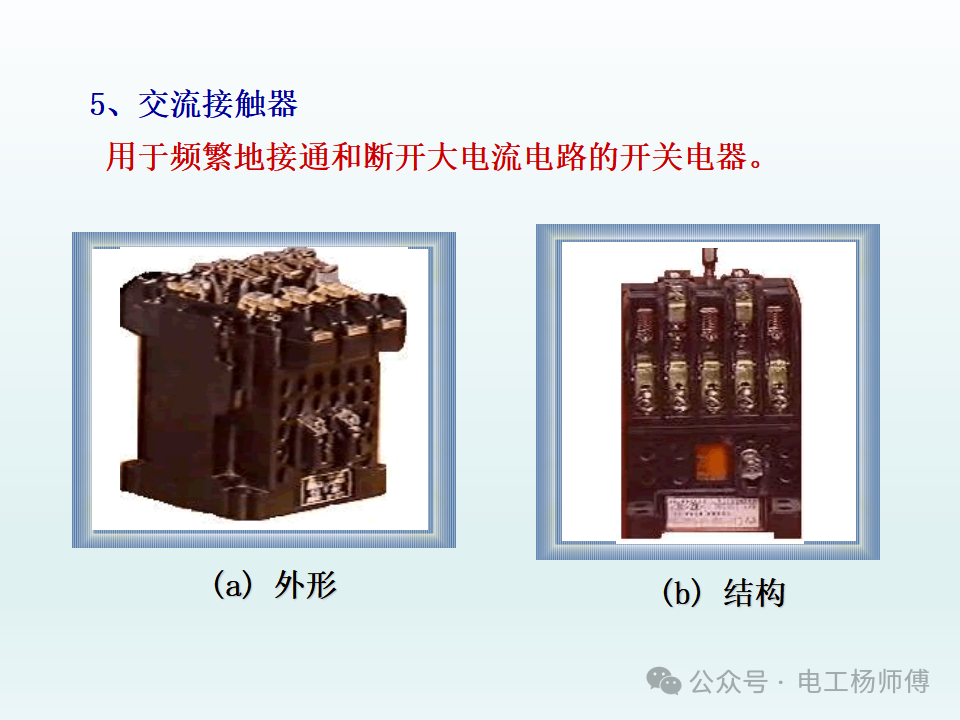

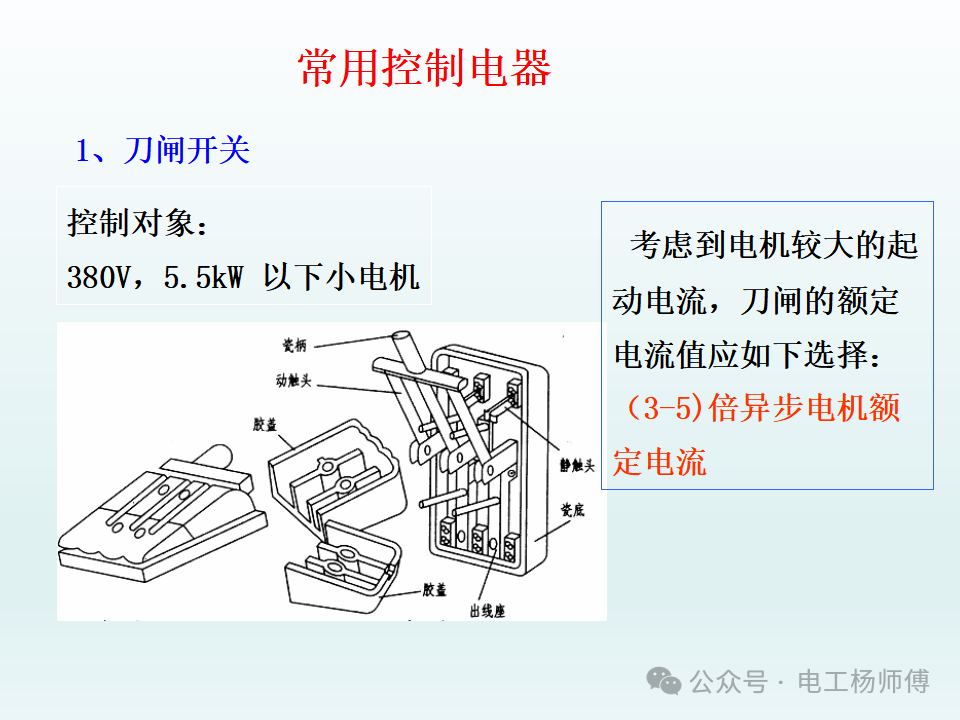

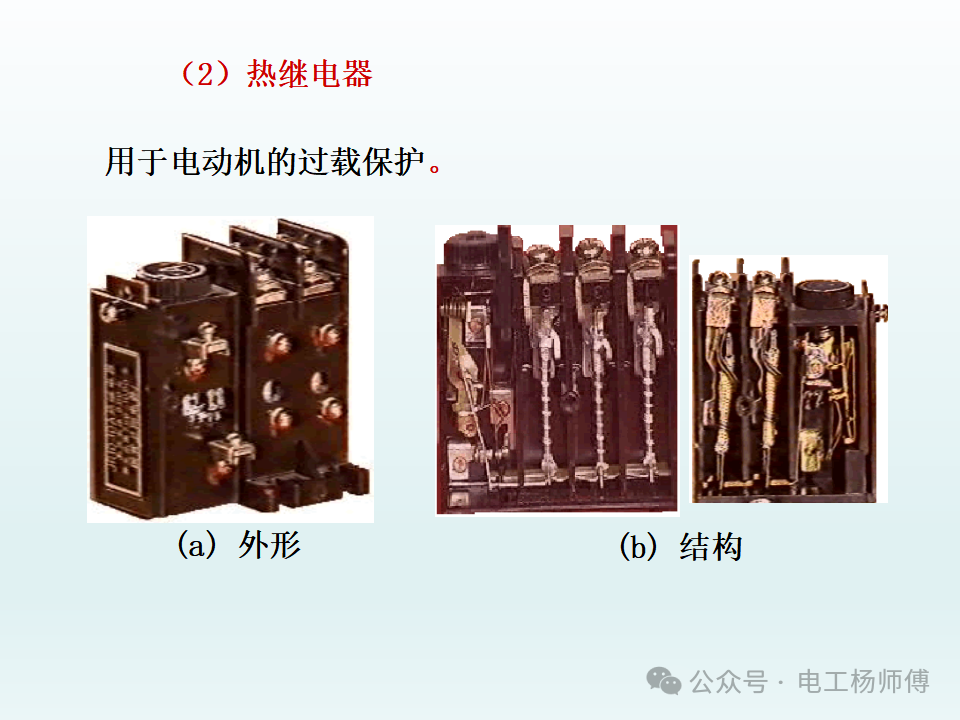

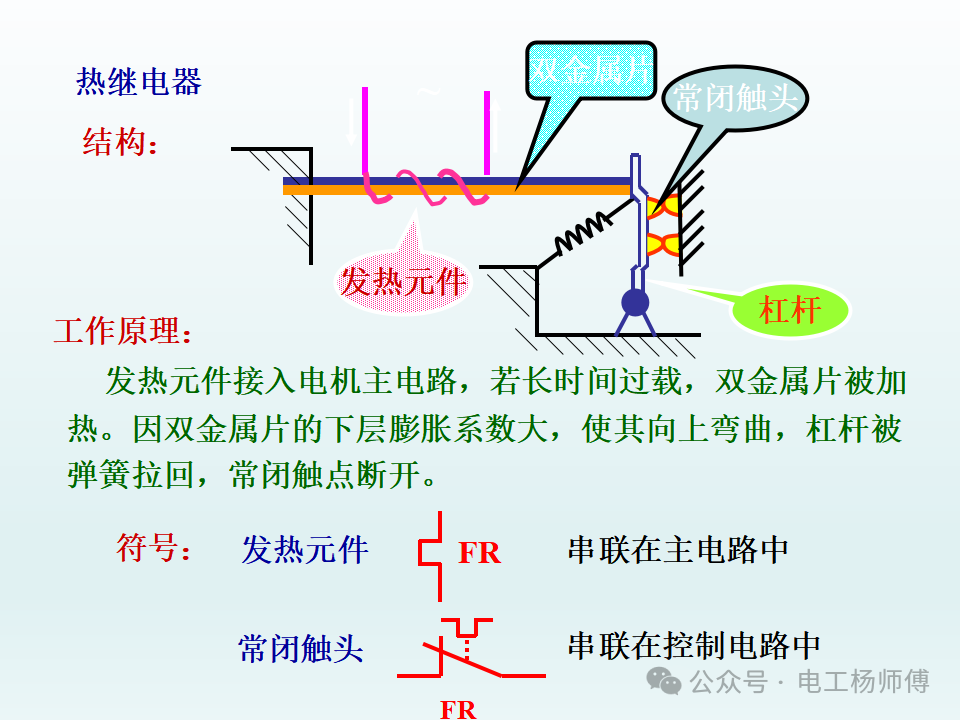

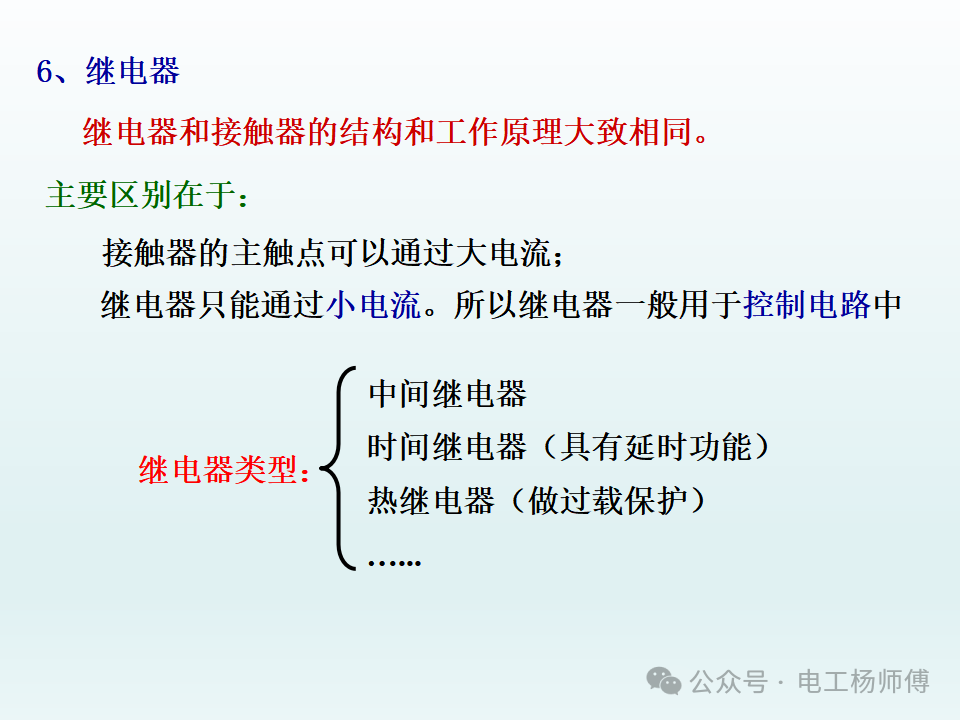

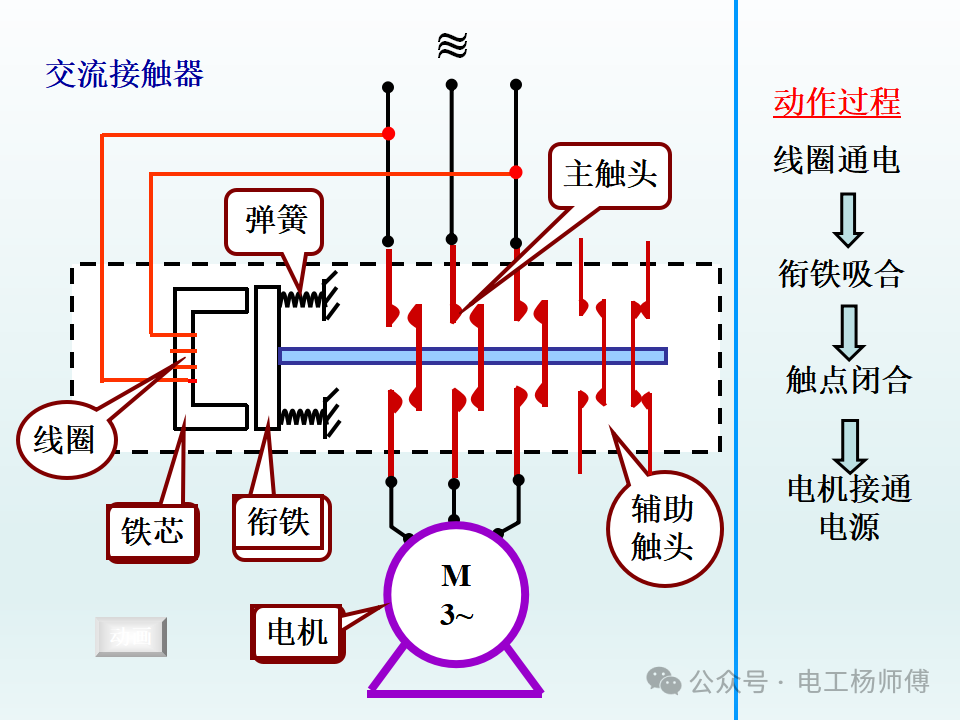

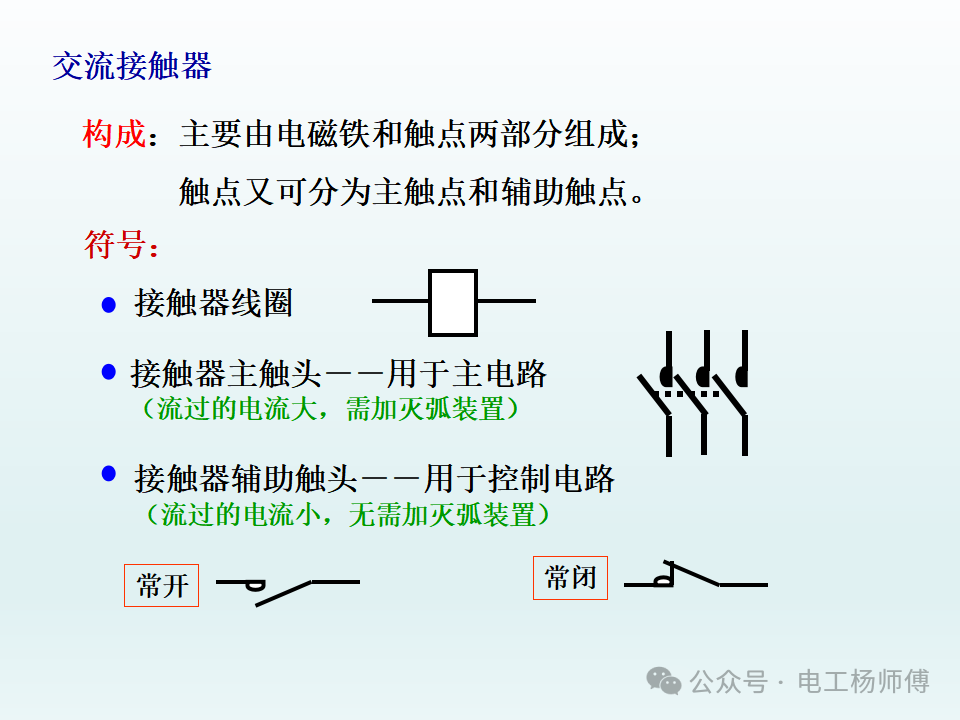

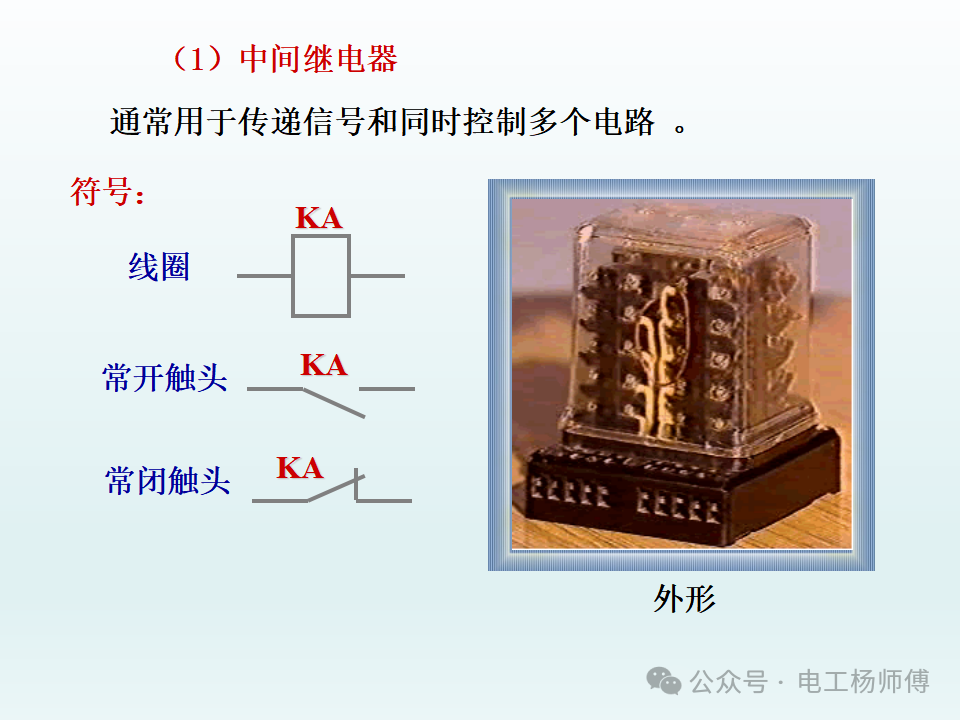

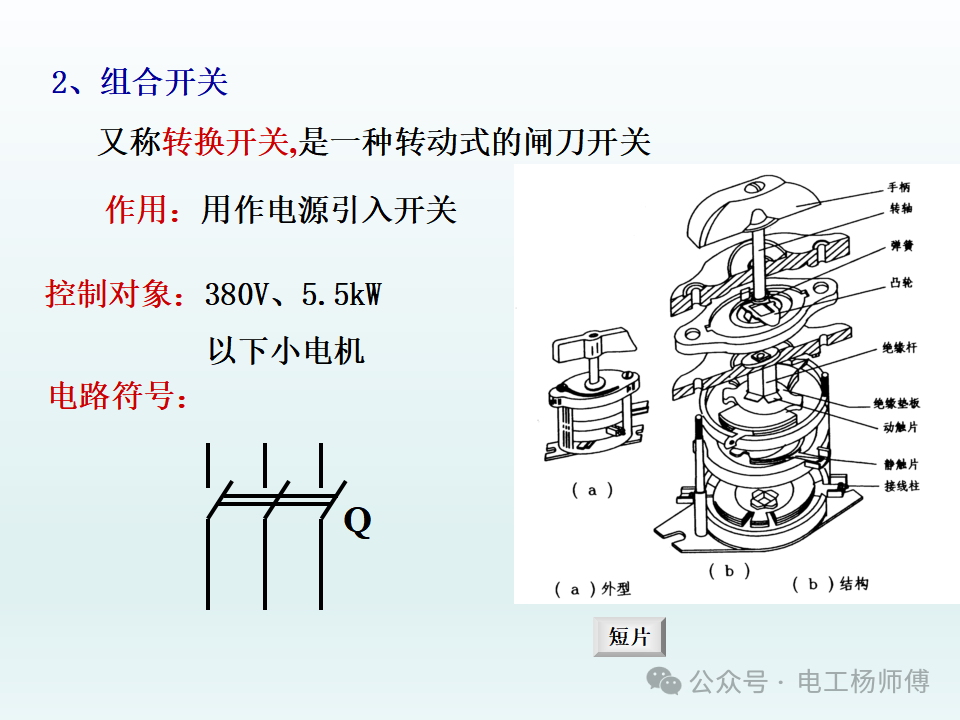

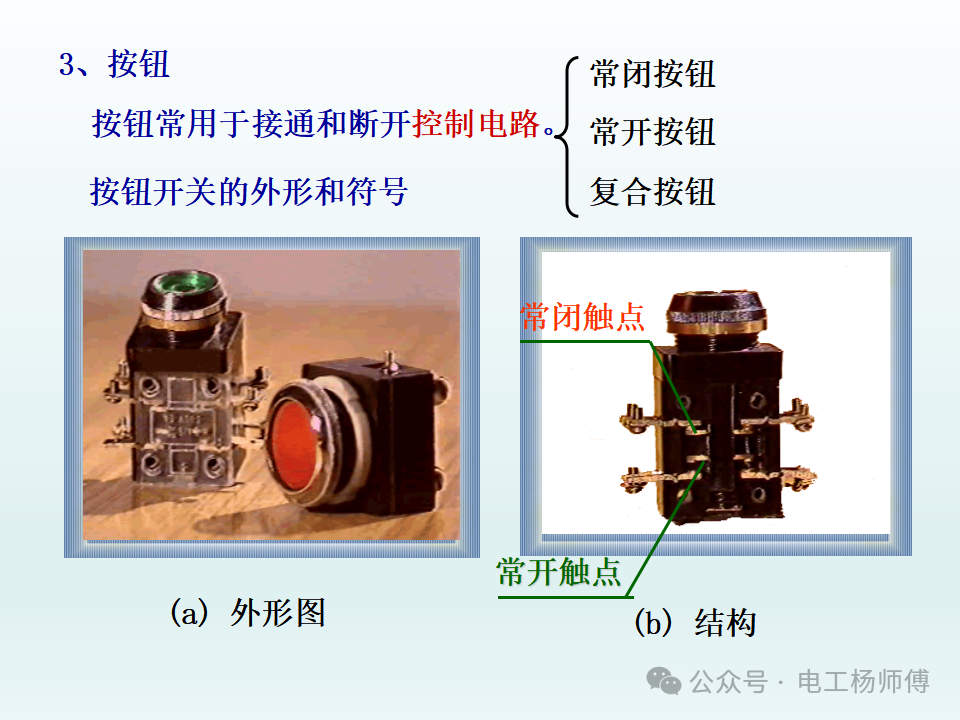

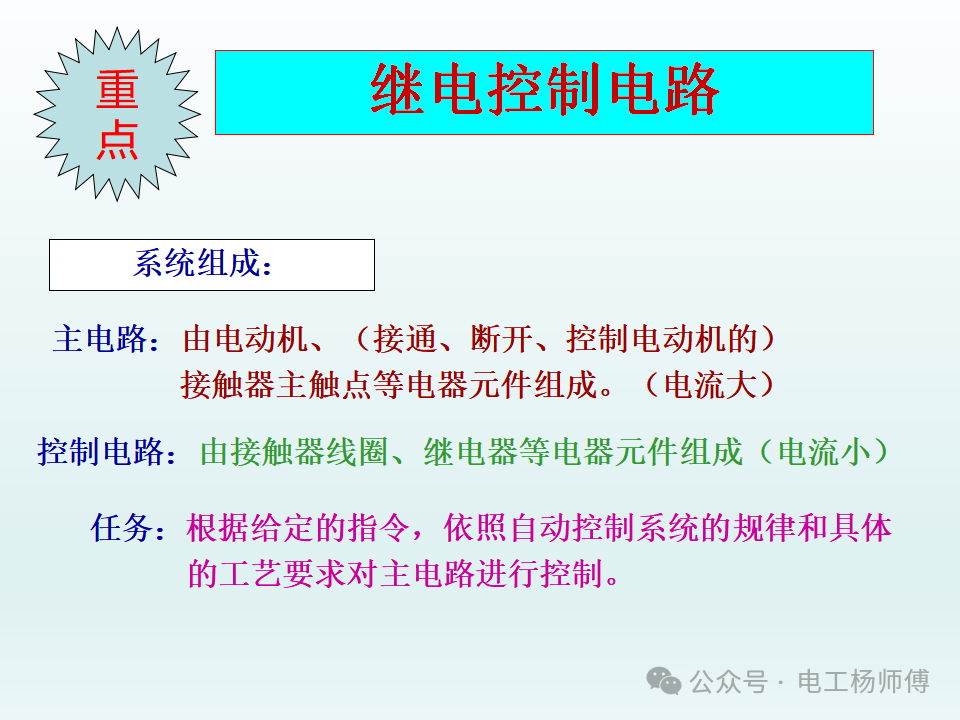

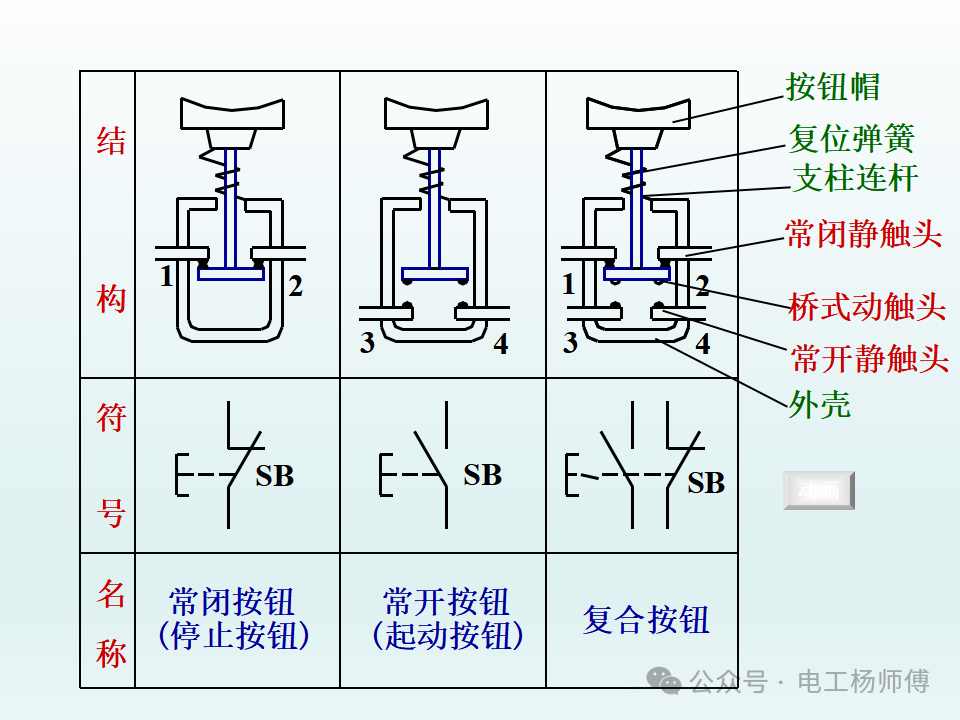

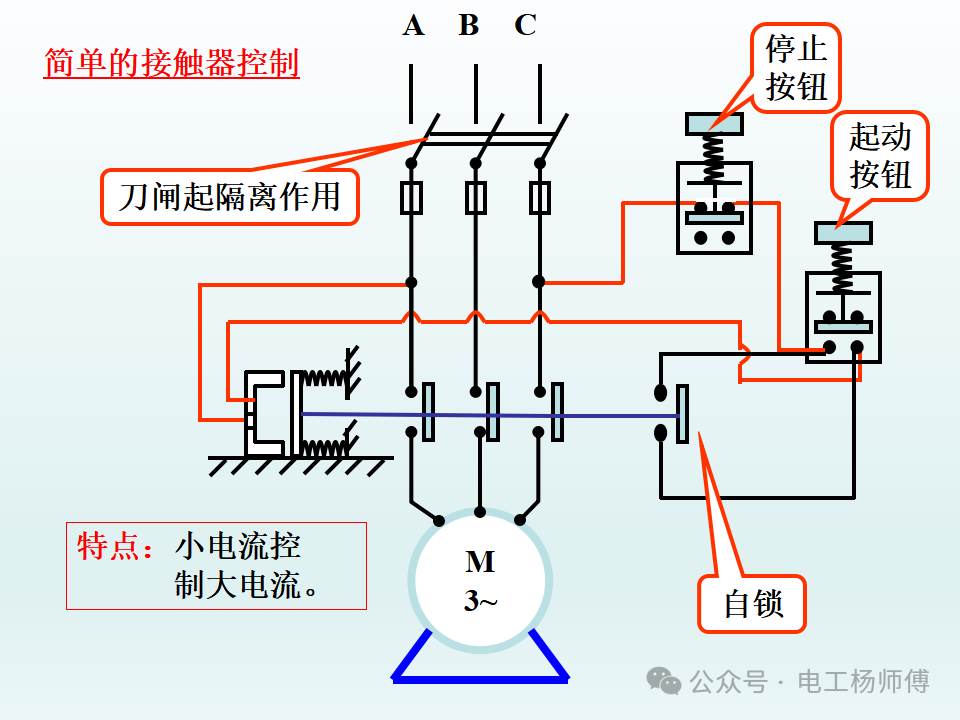

在电工培训中，还需要介绍常用的控制电器，如刀闸开关、组合开关、按钮、熔断器、交流接触器和继电器等。这些控制电器在电气控制系统中起着自动调节、安全保护等作用。

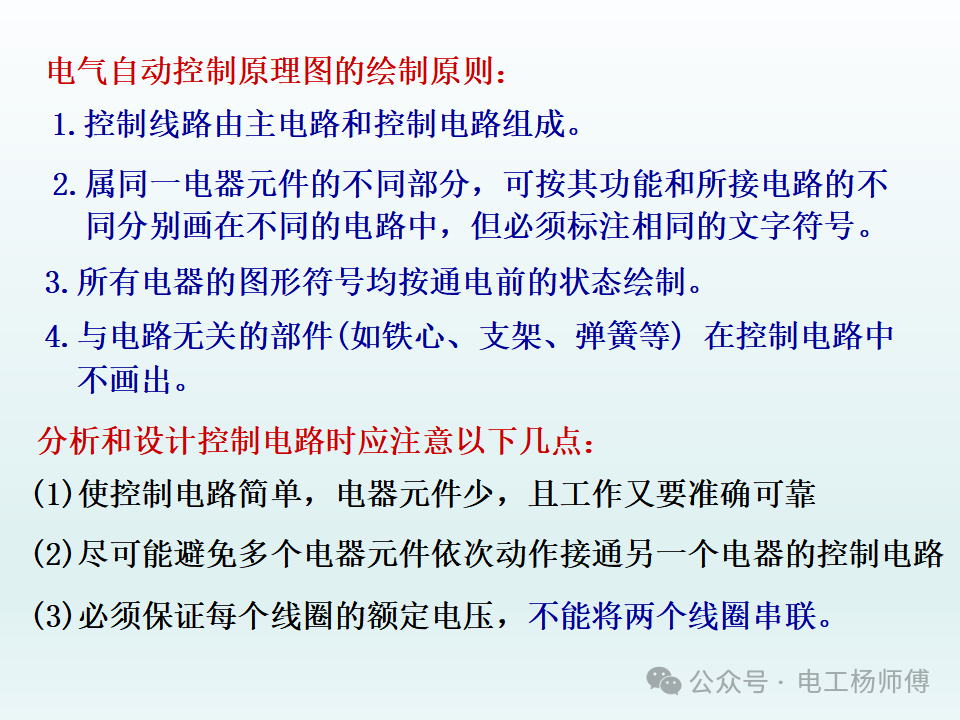

电气自动控制原理图是表示电气控制系统工作原理的图样。在绘制电气自动控制原理图时，应遵循简化控制电路、避免多个电器元件依次动作、保证线圈额定电压等原则。

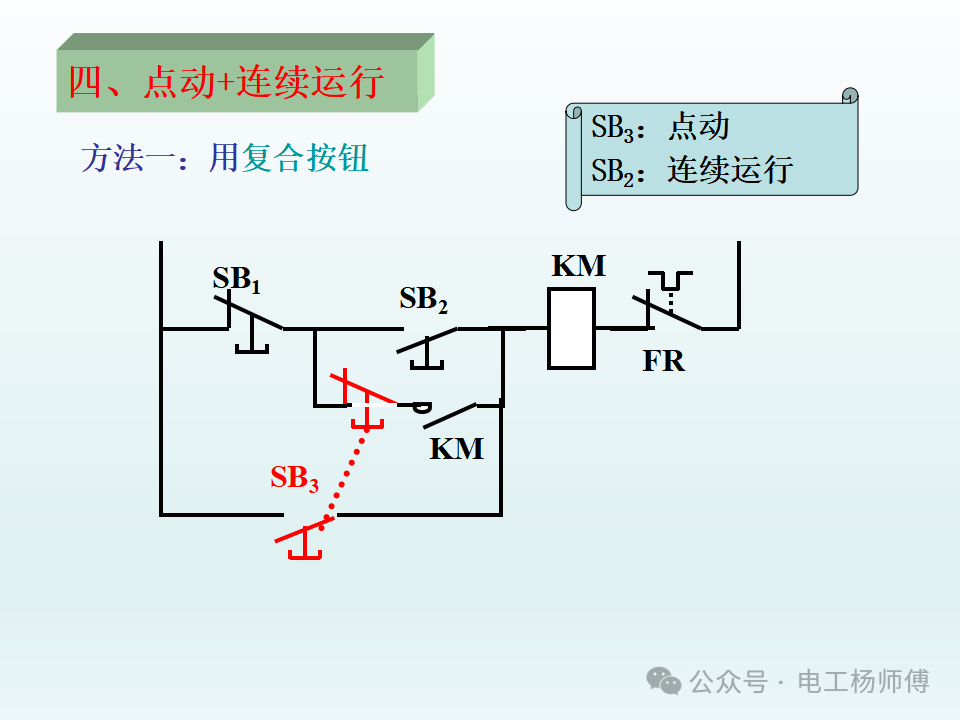

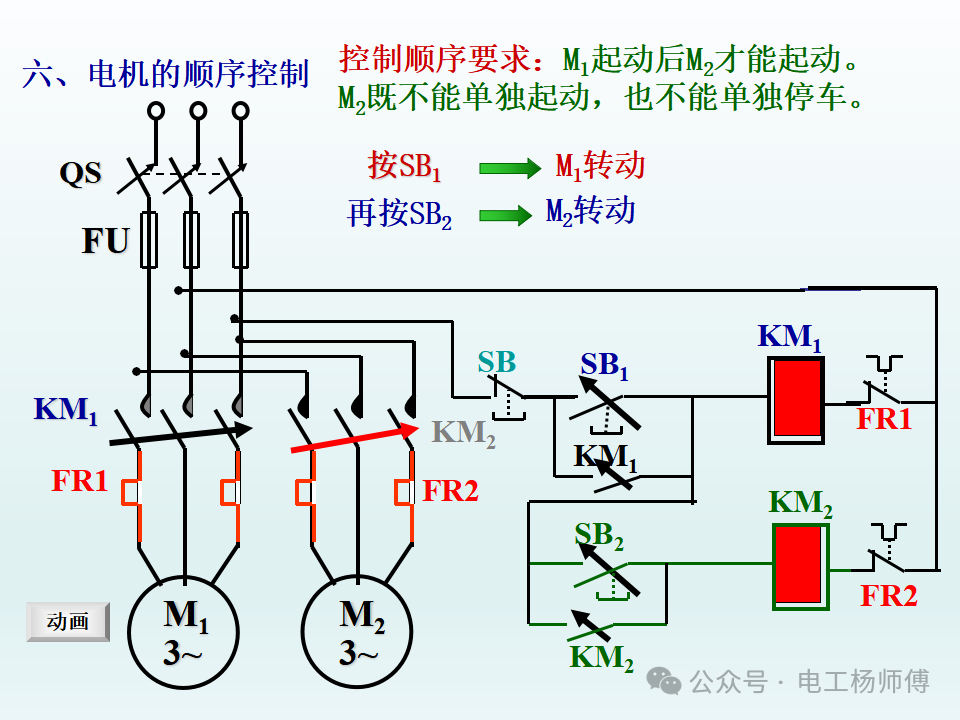

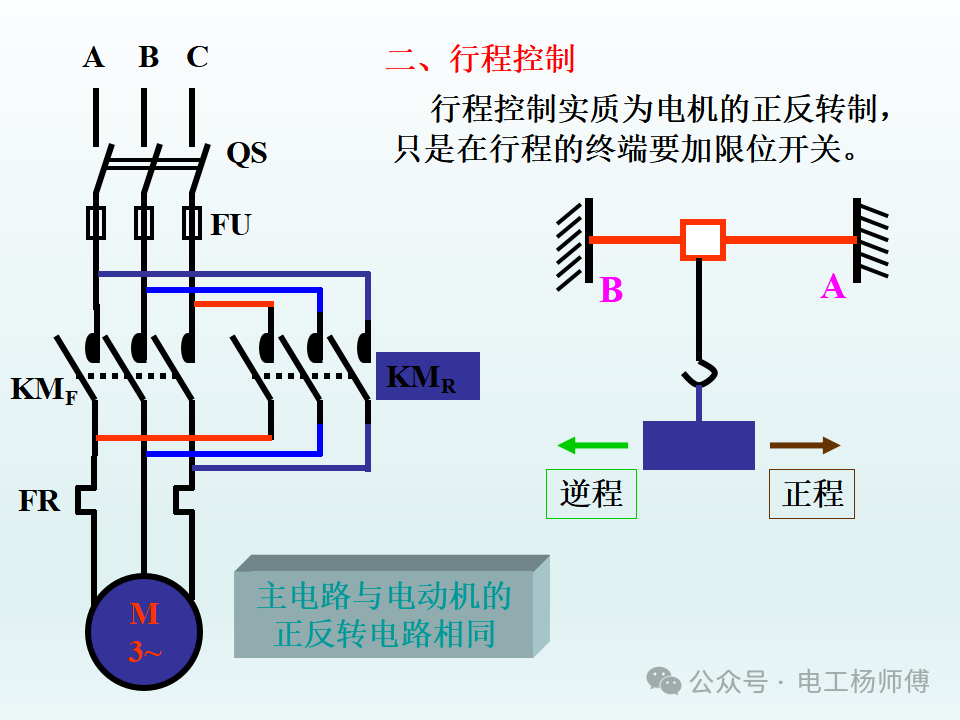

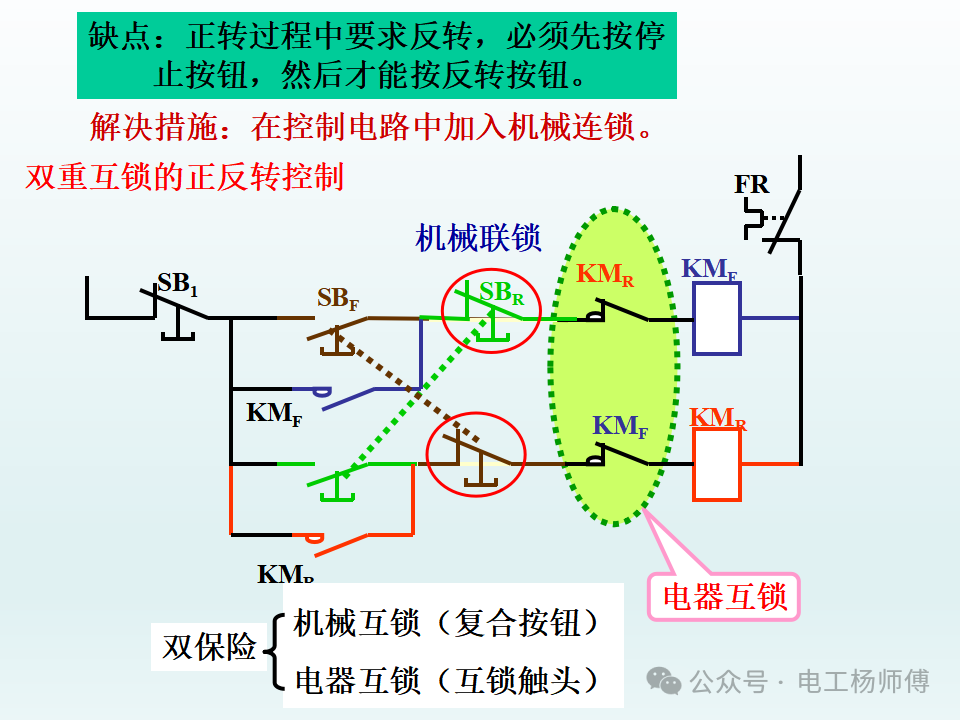

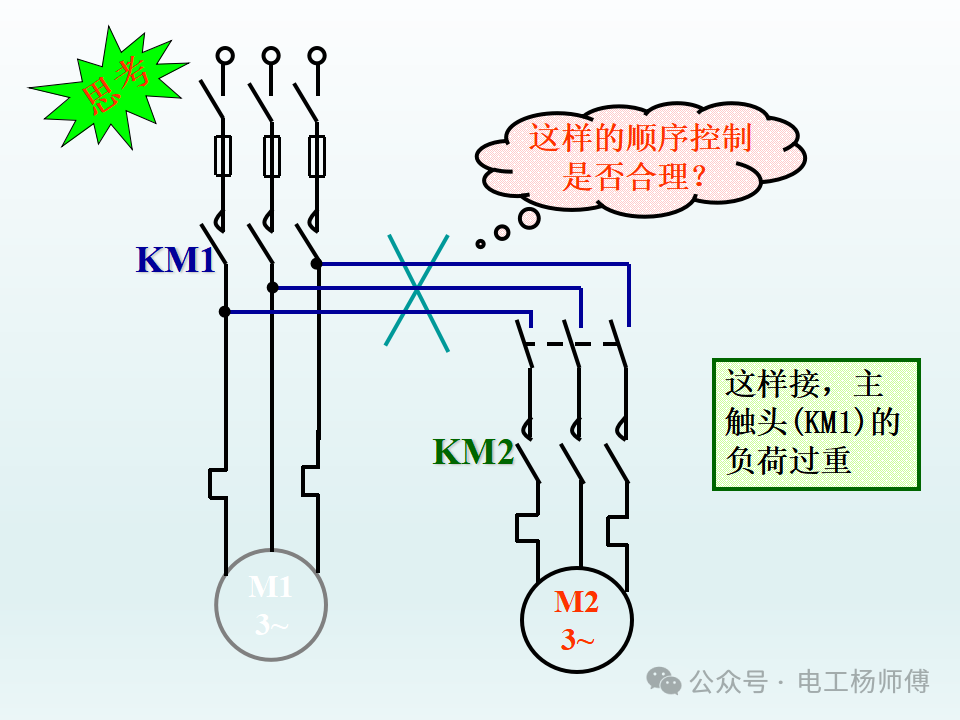

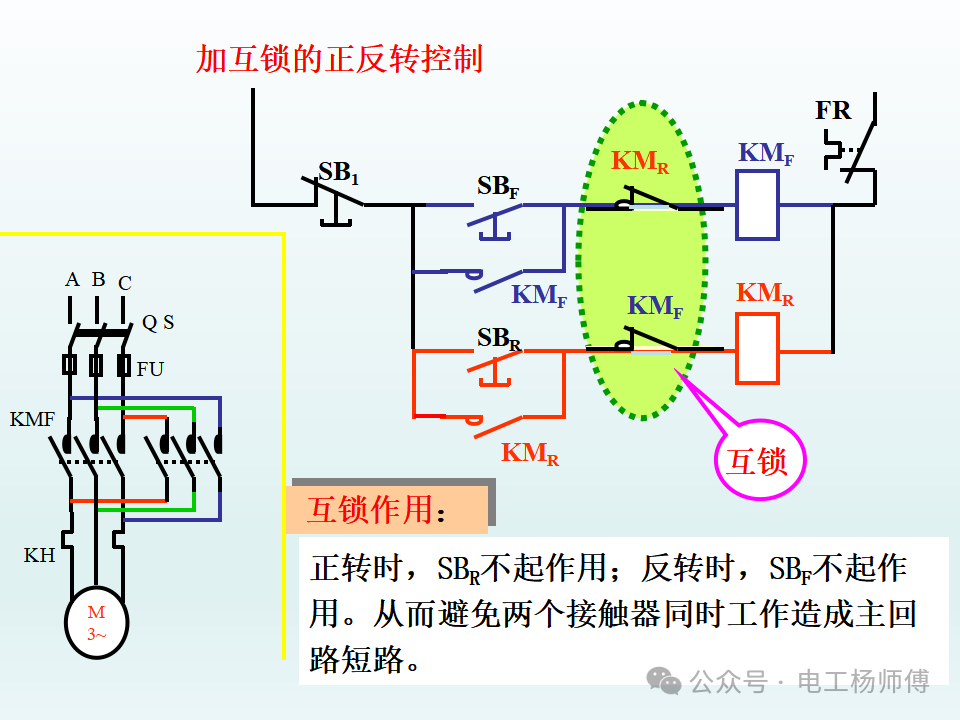

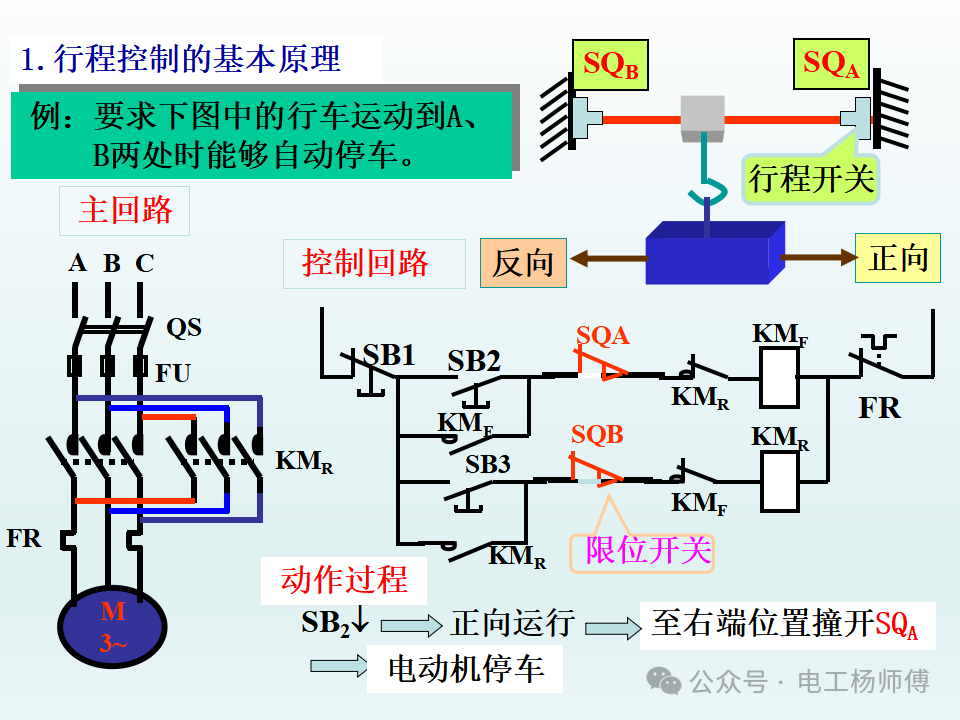

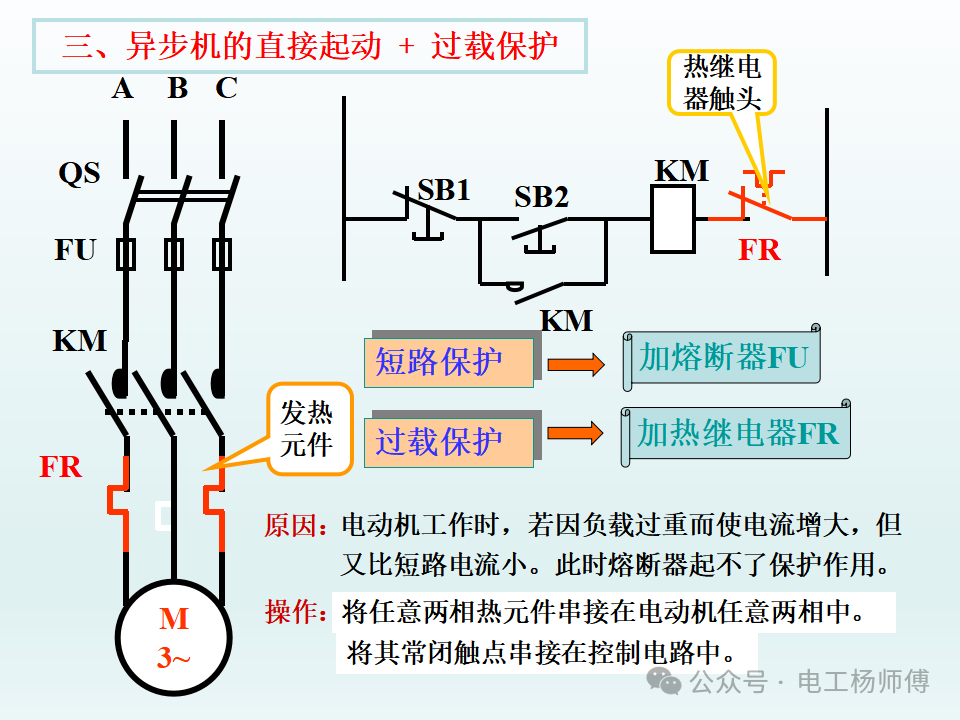

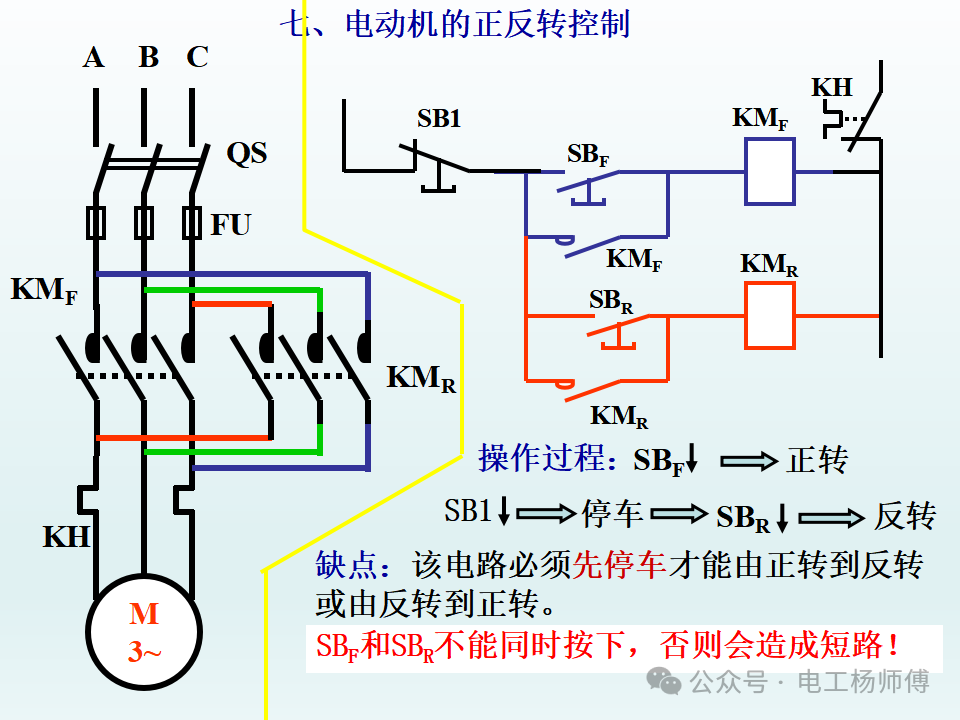

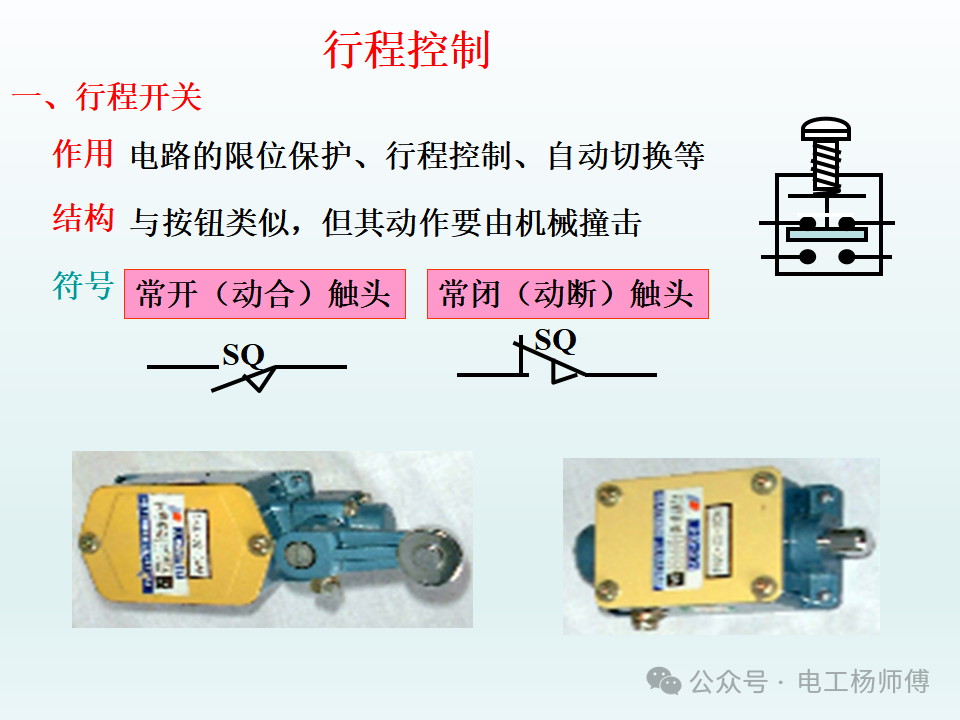

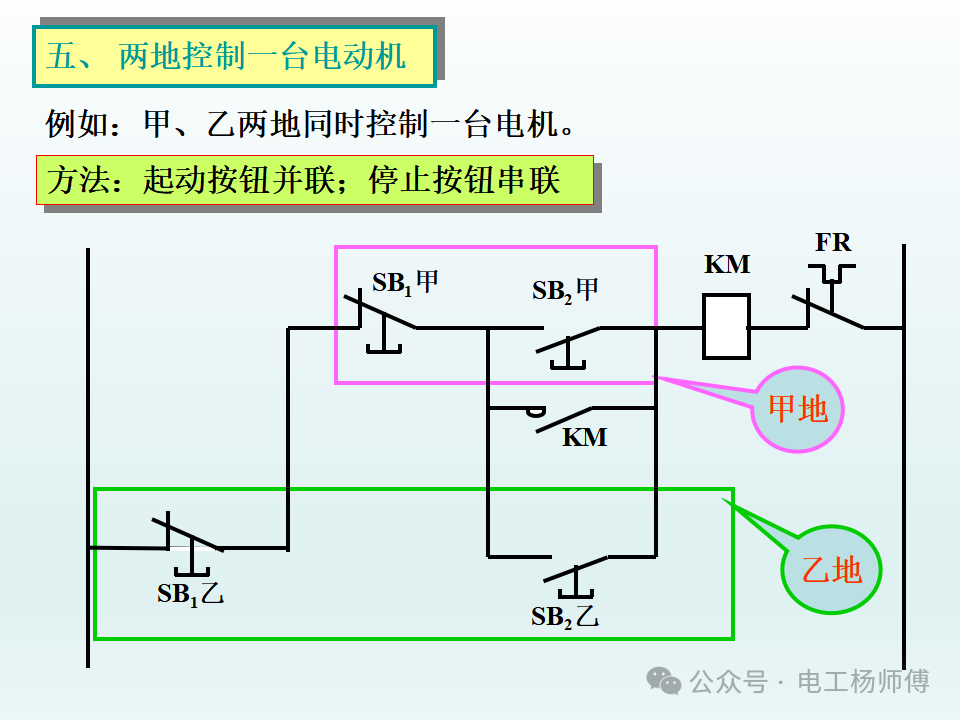

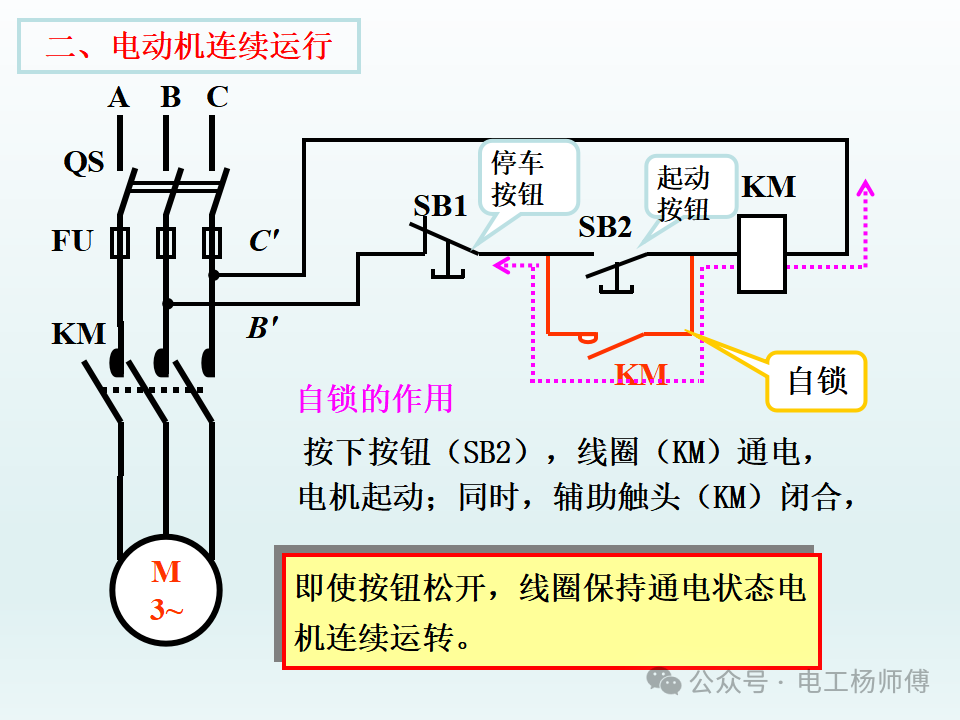

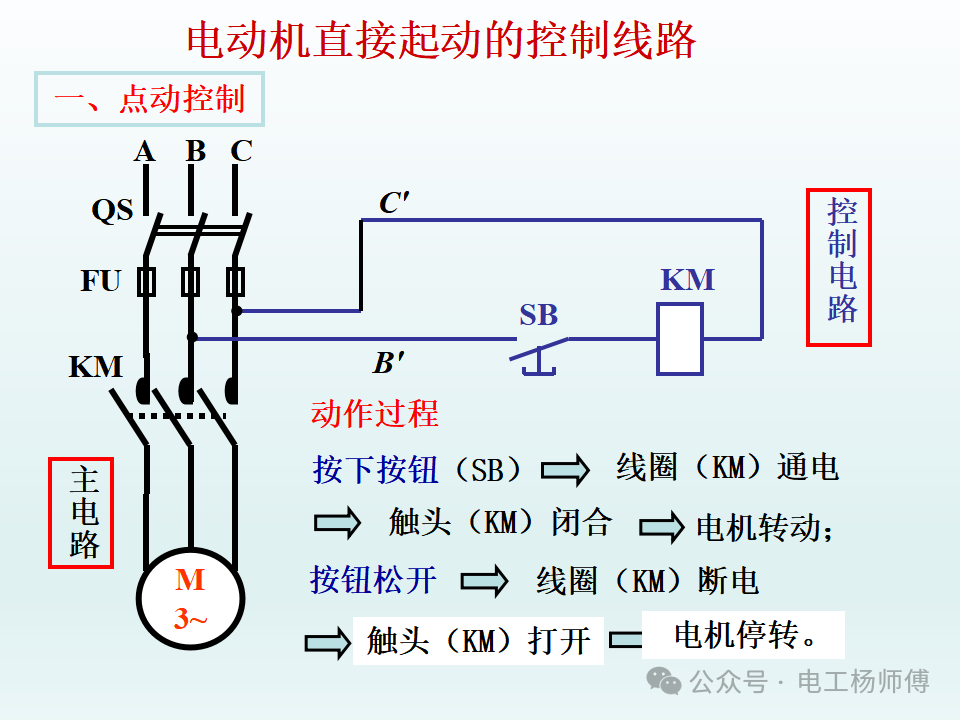

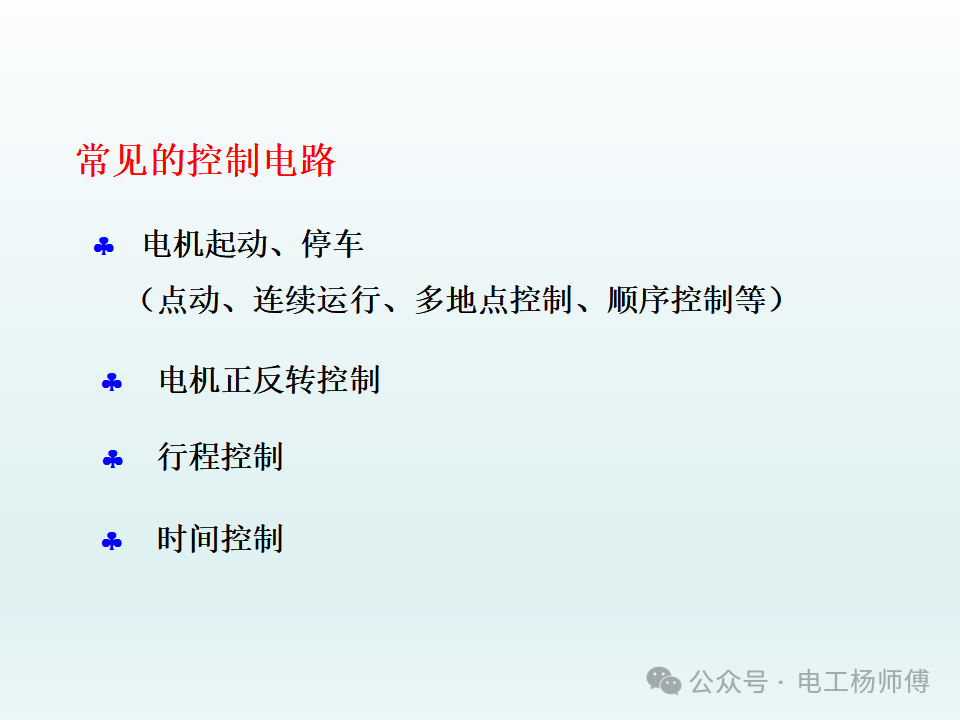

在电工培训中，还需要介绍常见的控制电路，如点动控制、电动机连续运行控制、异步机的直接起动与过载保护控制、点动+连续运行控制、两地控制一台电动机控制、电机的顺序控制、电动机的正反转控制以及行程开关与行程控制等。这些控制电路在实际应用中具有广泛的应用价值。

为了更好地理解和掌握所学的电气控制知识，电工培训中还需要通过具体的应用举例来加以说明。如设计运料小车控制电路和工作台位置控制电路等。

在电工培训中，还需要强调安全常识的重要性，如安全电压与安全电流的规定等。同时，为了方便计算和估算，还可以介绍一些口诀估算方法和常用工具表的使用方法，如万用表、钳形电流表和兆欧表等。

随着工业自动化技术的不断发展，可编程逻辑控制器（PLC）在电气控制中的应用越来越广泛。因此，在电工培训中也需要对PLC进行简单介绍，包括其产生、特点、定义及主要品牌以及常用功能等。同时还需要介绍PLC的基本组成及应用以及系统软件与编程语言等方面的知识。
