完整的化工设计包含工艺设计和非工艺设计，并且整个设计过程中会涉及到化工工艺设计、公用工程设计、外管设计、化工厂建筑设计、结构设计、总图设计等方方面面的内容。让我们流程君盘点化工行业常用以及化工设计常见软件以飨读者。
一、流程模拟软件
流程模拟软件是很重要的软件，也是化工专业选修或者必修的的课程，工程模拟仿真软件中，Aspen、PRO/II、HYSYS为国内绝大多数设计院所使用。Aspen适应范围比较广，电解质、固体、燃烧等模块是其它软件难以比拟的；PRO/II在石化上应用较多，积累了丰富的经验；HYSYS则在油气工程领域就有着极高的精度和准确性。
二、配管软件
PDMS
PDMS（Plant Design Management system）即工厂三维布置设计管理系统。使用这个软件能方便、快速的建立一个工艺装置的3D计算机模型。在管道布置方面，PDMS软件是结合多年的工程经验得到的三维工程设计系统，利用管道布置的顺序来控制管路介质的流向及特殊管件的布置方向。
大方向主要可以分为：DESIGN-三维模型设计模块、DRAFT-出图模块ADMINISTRATION-项目管理模块、ISODRAFT-轴测图生成模块、PARAGON-构造元件库模块。
主要功能特点：
1、全比例三维实体建模，而且以所见即所得方式建模；
2、通过网络实现多专业实时协同设计、真实的现场环境，多个专业组可以协同设计以建立一个详细的3D数字工厂模型，每个设计者在设计过程中都可以随时查看其它设计者正在干什么；
3、交互设计过程中，实时三维碰撞检查，PDMS能自动地在元件和各专业设计之间进行碰撞检查，在整体上保证设计结果的准确性；
4、拥有独立的数据库结构，元件和设备信息全部可以存储在参数化的元件库和设备库中，不依赖第三方数据库；
5、开放的开发环境，利用Programmable Macro Language可编程宏语言，可与通用数据库连接，其包含的Auto Draft程序将PDMS与AutoCAD接口连接，可方便地将二者的图纸互相转换，PDMS输出的图形符合传统的工业标准。
三、数据分析
四、126种软件汇总
1、化工工艺系统专业
包括化学工程、工业炉、热工、安全专业
序号 | 软件名称 | 主要功能 |
1 | ChemCAD | 适用于稳态和非稳态过程,做化学工程计算 |
2 | gPROMS | 工艺设备及过程的设计与优化 |
3 | HYSYS | 主要用于炼油工艺模拟，动态模拟是它的优势 |
4 | PRO-II | 稳态工艺流程模拟（物料平衡，单元分析等） |
Aspen Plus | ||
5 | Aspen Polymer Plus | 聚合物工艺流程模拟 |
6 | Aspen Dynamics | 动态工艺流程模拟与建模,基于Windows95/NT的动态建模软件 |
7 | Aspen Custom Modeler | 建立在联立微分一代数方程组求积分解基础上的动态模拟系统 |
8 | Aspen Properties | 纯组分及油品物性计算软件 |
9 | Aspen HX-NET | 换热网络优化 |
10 | Aspen Pinch/Energy analyzer | 基于过程综合与集成的夹点技术的计算软件 |
11 | FRI | 塔设计、校核计算（填料塔，筛板塔，穿流塔等） |
12 | HTRI | 换热器模拟、设计与校核计算 |
HTFS | ||
13 | INPLANT | 管网水力学计算 |
14 | Visual Flow | 泄压系统的模拟计算与设计 |
15 | HEXTRAN | 换热网络模拟计算 |
16 | CFX | 流体力学仿真 |
17 | Aspen Zyqad | 工艺设计数据库管理（PFD，设备表，数据表等） |
18 | SP P&ID | 智能P&ID |
19 | VPE P&ID | |
Vantage PE | 工程数据库系统 | |
20 | GRTMPS/G4 | 通用流程工业线性规划系统 |
21 | H/CAMS | 原油分析管理系统（包括Chevron原油数据库） |
22 | Aspen PIMS | 通用流程工业线性规划系统 |
23 | REF-SIM | 汽油和BTX装置的操作，可用于连续重整、半再生重整和再生重整等不同专利工艺 |
24 | HCR-SIM/HTR-SIM | 加氢裂化模拟程序,加氢精制模拟程序 |
25 | AMSIM | 用于模拟从气体或液化石油气中脱出H2S和CO2的醇胺装置的稳态过程模拟器 |
26 | SULSIM | 优化硫化装置的运行，识别工艺反应的热力学以及动力学特征 |
27 | FRNC-5PC | 通用加热炉模拟 |
28 | REFORM-3PC | 烃蒸汽转化炉模拟 |
FURCRAK-PC | 加热炉、裂解炉、转化炉传热计算 | |
SAFETI和 LEAK | 安全评估软件（陆地） | |
29 | NEPTUNE OFFSHORE | 安全评估软件（海上） |
30 | Aspen FlareNet | 火炬管网模拟计算软件 |
31 | SNAMER | 蒸汽管网分析监测系统。解决复杂蒸汽管网及压力超过10MPaG的蒸汽管网的温度降和阻力降的计算。 |
32 | CCSOS | 催化裂化单元反应－再生系统的模拟优化程序 |
33 | CCDIS | 催化裂化和延迟焦化单元的塔设计、核算程序 |
34 | TRAYS Package | 浮阀、舌形、筛孔和泡罩塔板的工艺计算软件包 |
35 | HENMFD | 多功能换热网络设计软件包 |
36 | HEATNT | 换热网络核算程序 |
37 | FINEXCH | 内波纹外螺纹管换热器的计算 |
38 | PHAWorks | HAZOP分析 |
39 | Shell FRED | 安全分析 |
40 | Shepherd Desktop (including PIPA 3.1) | 安全分析 |
41 | COMOS | 工艺设计数据库管理（PFD，设备表，数据表等） |
42 | CadPid | 工程设计、绘制化工管道、物料及仪表流程图（P&ID）和化工工艺物料流程图（PFD）的专业软件 |
2、配管专业
包括材料应力专业、水道专业
序号 | 软件名称 | 主要功能 |
1 | PDS | 三维工厂设计系统 |
PDMS | ||
CADWorx | ||
SP 3D | ||
2 | Drawiz | PDS平面图自动标注 |
E-Draw | ||
3 | SP Review | 工厂模型浏览与校审 |
VPD Review | ||
JetStream | ||
4 | CAESAR II | 按ANSI B31等规范进行管系的静态（线性和非线性）和动态应力分析 |
5 | ANSYS | 非线性动态和静态有限元分析(包括流体计算功能) |
6 | FE Pipe | 管道及压力容器有限元局部应力分析 |
7 | Vantage PE | 工程数据库系统 |
8 | I-Sketch | ISO图 |
9 | Spoolgen | 管道加工图生成 |
10 | CADPIPE | 工厂设计配管软件 |
3、容器专业和机械专业
序号 | 软件名称 | 主要功能 |
1 | SW6 | 钢制压力容器设计计算(GB 150标准) |
PV Desktop | ||
LANSYS | ||
2 | Aspen Teams | 管壳式换热器设计计算(ASME,TEMA标准) |
3 | Pvelite | 压力容器整体及部件设计计算 (ASME, UBC,BC,BS5500,TEMA,WRC107,ANSI 标准) |
4 | TANK | 储罐设计、分析、评估软件（API650, API653标准） |
5 | ANSYS | 压力容器局部应力计算 |
6 | ABAQUS | 求解线性和非线性问题，包括结构的静态、动态、热和电反应等 |
7 | FE Pipe | 管道及压力容器有限元局部应力分析 |
8 | CFX | 流体力学模拟 |
9 | CFX Tascflow | 透平通道的全负荷分析 |
10 | Solidedge | 3D CAD程序, 具有零件建模、构建装配件建模、板金件建模、焊接建件建模等功能。 |
11 | DyRoBes | 转子轴承系统动力学模型分析软件 |
12 | Agile Engineering Design System（AXIAL，AXCAD） | 一维透平设计软件，能给出轴流压缩机、透平机械的预测性能，支持亚音速、超音速透平的设计，并支持多种工作介质。透平机械设计分析软件，能提供叶片的几何造型并为流场分析建立模型。 |
13 | Autodesk Inventor Professional(AIP) | 机械二维、三维CAD |
14 | Mathcad | CAD工具 |
15 | 材料腐蚀数据库（金属/非金属） | 材料腐蚀数据库（金属/非金属） |
4、仪表专业
序号 | 软件名称 | 主要功能 |
1 | SP Instrumentation (INTOOLS) | 集成的仪表设计和数据库管理 |
2 | PDS（EE_RACEWAY）/SP3D | 电缆桥架设计软件 |
PDMS | ||
3 | Vantage PE | 工程数据库系统 |
4 | WINPCCAD | 仪表计算机辅助设计系统 |
5、结构专业
符号 | 软件名称 | 主要功能 |
1 | PKPM | 钢筋砼的分析与设计，包括框排架，框-剪，独立基础，条形基础，楼梯，剪力墙，弹性地基梁板，高层结构，钢筋砼基本构件，箱形基础，桩基等 |
2 | ANSYS | 静态与动态有限元分析 |
3 | STAAD PRO | 钢结构三维计算（美国，日本标准） |
4 | STAAD SSDD | 中国标准钢结构计算 |
5 | STAAD PRO.Foundation | 基础计算 |
6 | PDS (Frameworks Plus) | 钢结构三维设计 |
7 | StruCad | 钢结构制造图CAD软件 |
8 | GTSTRUDL | 针对结构静力、动力计算的空间模型分析软件 |
9 | Tekla Sterctures | 炉子专业使用 |
10 | STEEL | 钢结构CAD设计软件 |
11 | TSSD | 探索者结构工程计算机辅助设计绘图软件 |
12 | SAP2000 | 通用结构分析与设计软件 |
13 | Etabs | 集成化的建筑结构建模、分析和设计软件 |
14 | SAFE | 集成化的楼板、基础底板和扩展式基础设计软件 |
6、建筑专业和暖通空调专业
序号 | 软件名称 | 主要功能 |
1 | TArch | 天正建筑CAD软件 |
2 | TBEC | 天正建筑节能分析软件(公建/民住) |
3 | THvac | 天正暖通设计软件 |
4 | PDS(PE_HVAC)/SP3D | 暖通空调三维设计软件 |
5 | ACS | 采暖、通风计算与设计 |
6 | AUTOCAD Revit Architecture Suite | 建筑设计 |
7 | Ecotect | 生态建筑大师 |
8 | SketchUp and Piranesi | 建筑草图大师与空间彩绘大师，主要应用于3D建筑方案设计。 |
7、储运专业、总图专业、给排水专业
序号 | 软件名称 | 主要功能 |
1 | TArch | 天正建筑CAD软件 |
2 | TBEC | 天正建筑节能分析软件(公建/民住) |
3 | THvac | 天正暖通设计软件 |
4 | PDS(PE_HVAC)/SP3D | 暖通空调三维设计软件 |
5 | ACS | 采暖、通风计算与设计 |
6 | AUTOCAD Revit Architecture Suite | 建筑设计 |
7 | Ecotect | 生态建筑大师 |
8 | SketchUp and Piranesi | 建筑草图大师与空间彩绘大师，主要应用于3D建筑方案设计。 |
8、估算专业
序号 | 软件名称 | 主要功能 |
1 | CostManager/ PCCS | 费用控制软件 |
2 | 中国石化工程建设概、预算软件系统 | 概算编制 |
3 | 中国石油建设安装工程概、预算软件系统 | 中国石油建设安装工程概、预算 |
4 | 钢筋抽样软件GGJ | 钢筋抽样计算 |
9、项目管理专业
序号 | 软件名称 | 主要功能 |
1 | TArch | 天正建筑CAD软件 |
2 | TBEC | 天正建筑节能分析软件(公建/民住) |
3 | THvac | 天正暖通设计软件 |
4 | PDS(PE_HVAC)/SP3D | 暖通空调三维设计软件 |
5 | ACS | 采暖、通风计算与设计 |
6 | AUTOCAD Revit Architecture Suite | 建筑设计 |
7 | Ecotect | 生态建筑大师 |
8 | SketchUp and Piranesi | 建筑草图大师与空间彩绘大师，主要应用于3D建筑方案设计。 |
10、常用办公软件
序号 | 软件名称 | 主要功能 |
1 | AutoCAD | 各种图形绘制(各专业的平、立、剖面图，设备、管道布置图等) |
Microstation | ||
2 | Microsoft Office | 各种电子表格、文档、幻灯片制作、数据库管理、绘图工具 |
3 | Oracle | 数据库管理系统 |
4 | Lotus Notes | 电子邮件和项目文档管理 |
5 | Documentum | 项目电子文档管理系统 |
6 | SEI OA | SEI办公自动化集成系统 |
7 | WinZip | 文件压缩工具 |
8 | WinRAR | 文件压缩工具 |
9 | Adobe Acrobat | 阅读和打印PDF文件 |
10 | SmarPlant Foundation | 工程设计集成平台 |
11 | Chemoffice | ChemDraw 化学结构绘图 |
Chem3D 分子模型及仿真 | ||
ChemFinder 化学信息搜寻整合系统 | ||
12 | Matlab | 数据计算与处理 |

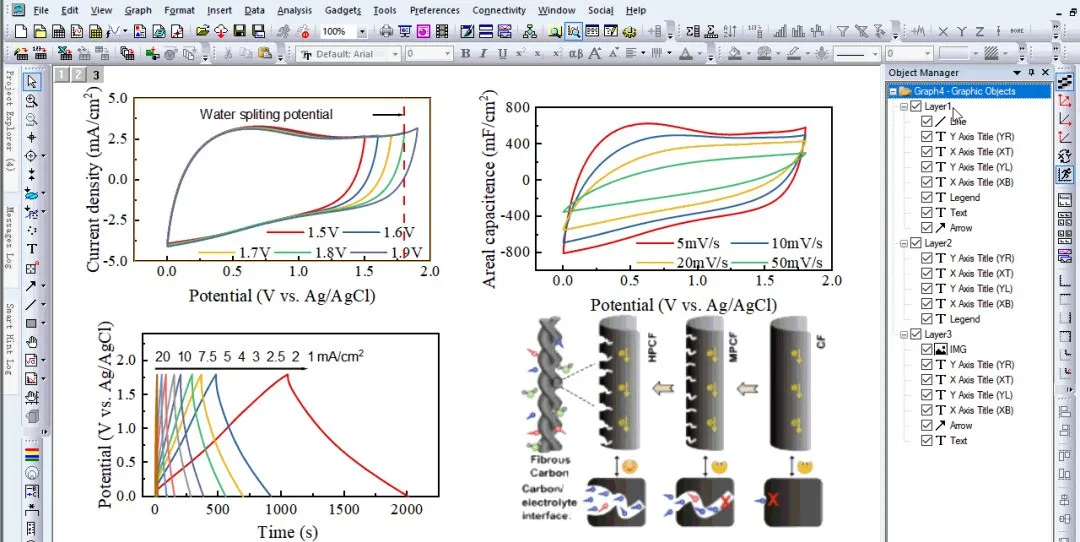

13 | Origin | 数据分析和绘图 |
