      在石油化工的生产中，离心泵是主要的耗能设备之一，离心泵的功率从几百瓦到几百千瓦，分布在各生产线上。提高离心泵的效率有助于降低能源消耗，提高能源利用率，使工厂能达到节能减排的目的。

1，化工离心泵能效限定值的意义

a，提高能源效率，通过限定能效值，促使企业使用更高效的泵，提高能源利用效率；

b，降低制造成本，提高泵的能效可以节约能源，降低制造成本；

c，减少环境污染，提高泵的能效可以减少能源消耗，降低污染物排放、保护环境。

2，化工离心泵能效等级的划分

      根据国家标准《离心泵能效限定值及能效等级》(GB/T32161-2015 )，石油化工离心泵被划分为五个能效等级，分别为IE0、IE1、IE2、IE3、IE4五个等级。IE0为非能效等级，IE1为标准能效等级，IE2、IE3和IE4分别为高效、超高效和最高效等级。

      具体来说，IE0指的是未标明能效等级的泵，IE1标准等级的泵和IE2、IE3、IE4为细分等级的高能效泵。其中IE2能效等级要求高于IE1的20%以上，IE3高于IE1的30%以上，IE4高于IE1的40%以上。

      不同能效等级的离心泵在能耗方面有着明显的差异。根据标准准石油化工离心泵的能效限定值是根据泵的额定功率和额定扬程来确定的。

3，化工离心泵能效等级计算

      根据标准GB 32284-2015《石油化工离心泵能效限定值及能效等级》第4章节技术要求中提到的泵效率与比转速计算方法，编辑了石油化工离心泵能效限定值和能效等级计算表。

3.1 计算公式及相关图表

a)，泵输出功率(Pu)应按式(1)计算：

b)，泵的比转速(ns)应按式(2)计算：

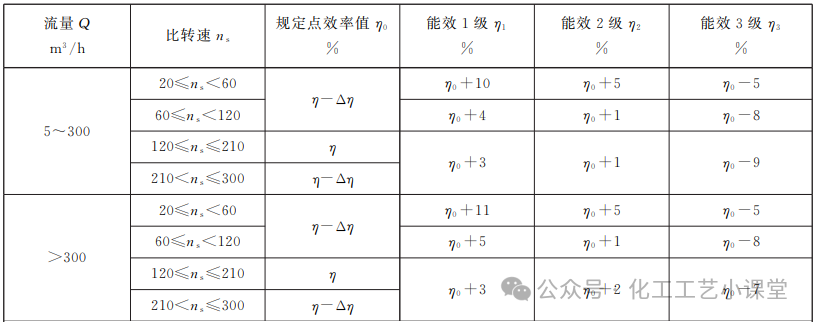

c)，泵的能效等级评价值按下表进行计算：

 d)，根据泵的流量Q和比转速ns查询曲线图或目标能源限定值表：

3.2 化工离心泵能效限定值及能效等级计算表

      分别以计算示例1、2、3编辑了离心泵能效计算表。
示例1），某单级双吸石油化工离心泵规定点性能为：Q=800m³/h，H=12m，n=1470r/min，求其能效 1级的效率值η1、能效2级的效率值η2和能效3级的效率值η3。
示例2），某单级单吸石油化工离心泵规定点性能为:Q=100m³/h，H=125m，n=2900r/min，求其目标 能效限定值ηT。
示例3），某单级单吸石油化工离心泵规定点性能为:Q=12.5m³/h，H=30m，n=1475r/min，泵厂家给定的泵效率为40.3%，计算判断该泵的效率能否达到能效等级1。

1）分别在计算表中填入泵的流量，扬程，流体密度等数据；
2）根据流量Q和计算出的比转速查询图或表，得到泵的基准效率和修正值；
3）根据泵的能效等级评价值表计算泵的1~3级能效值，及目标限定值等。
