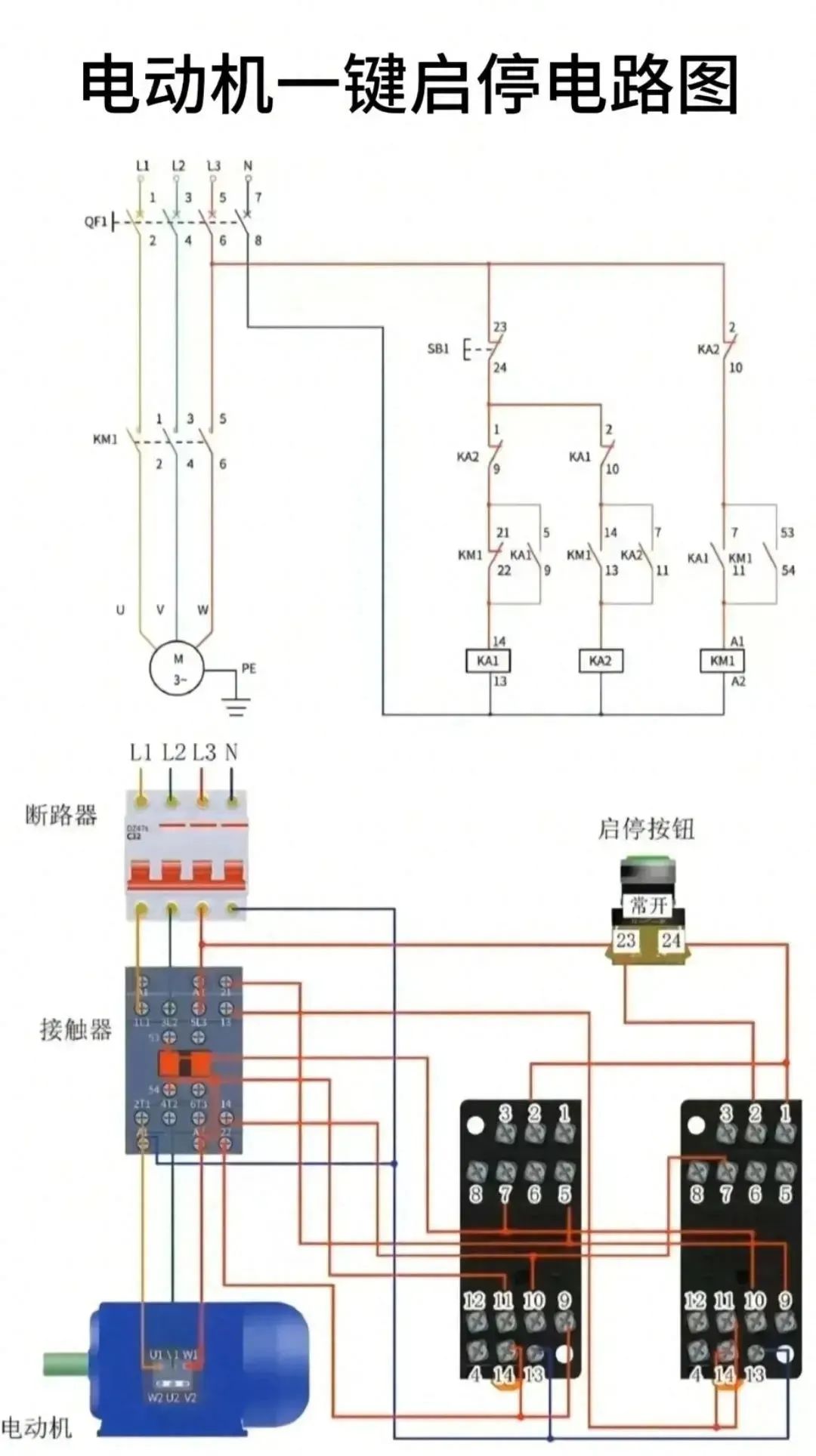

1.电动机一键启停电路图和实物接线图

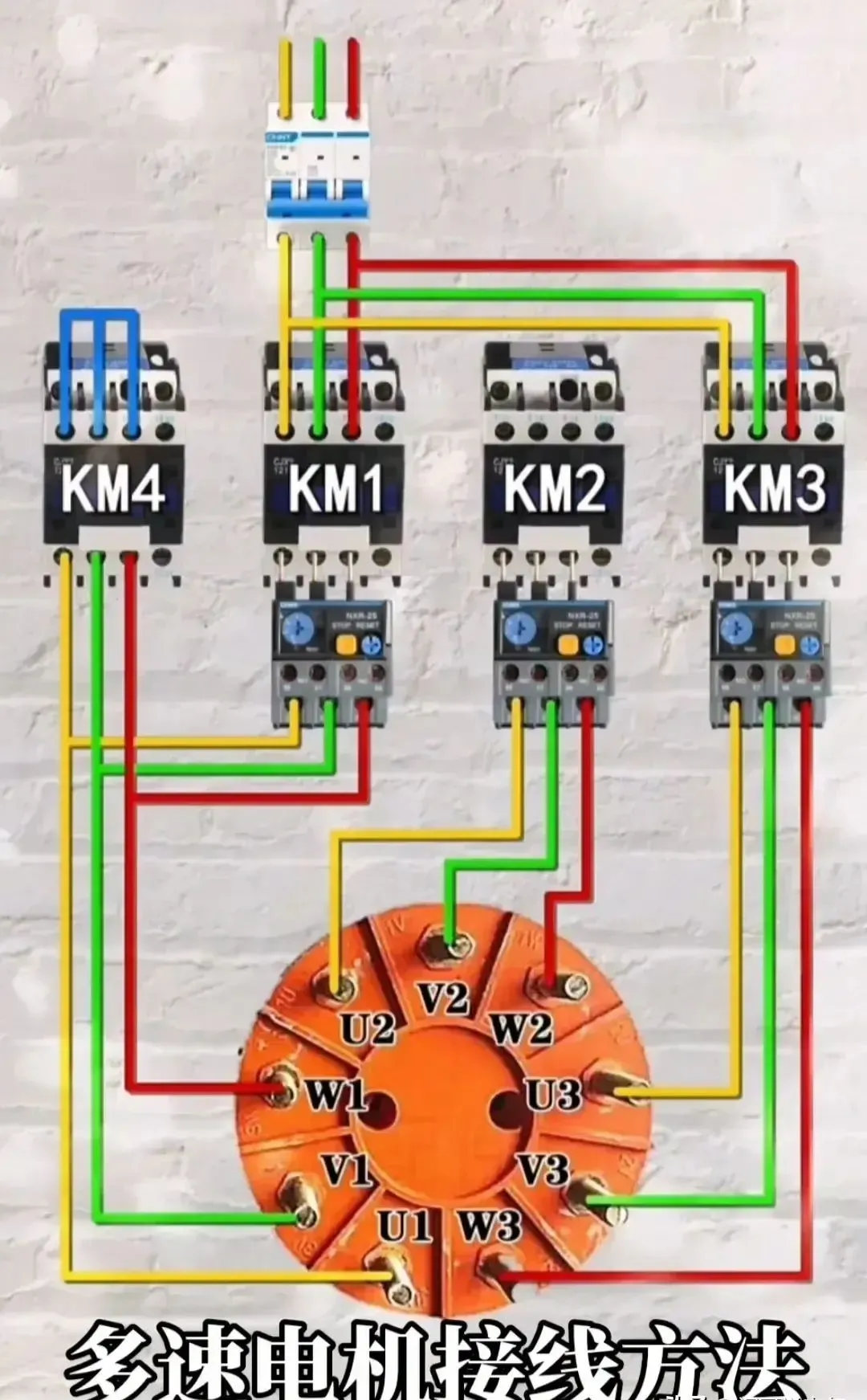

2.多速电机接线方法

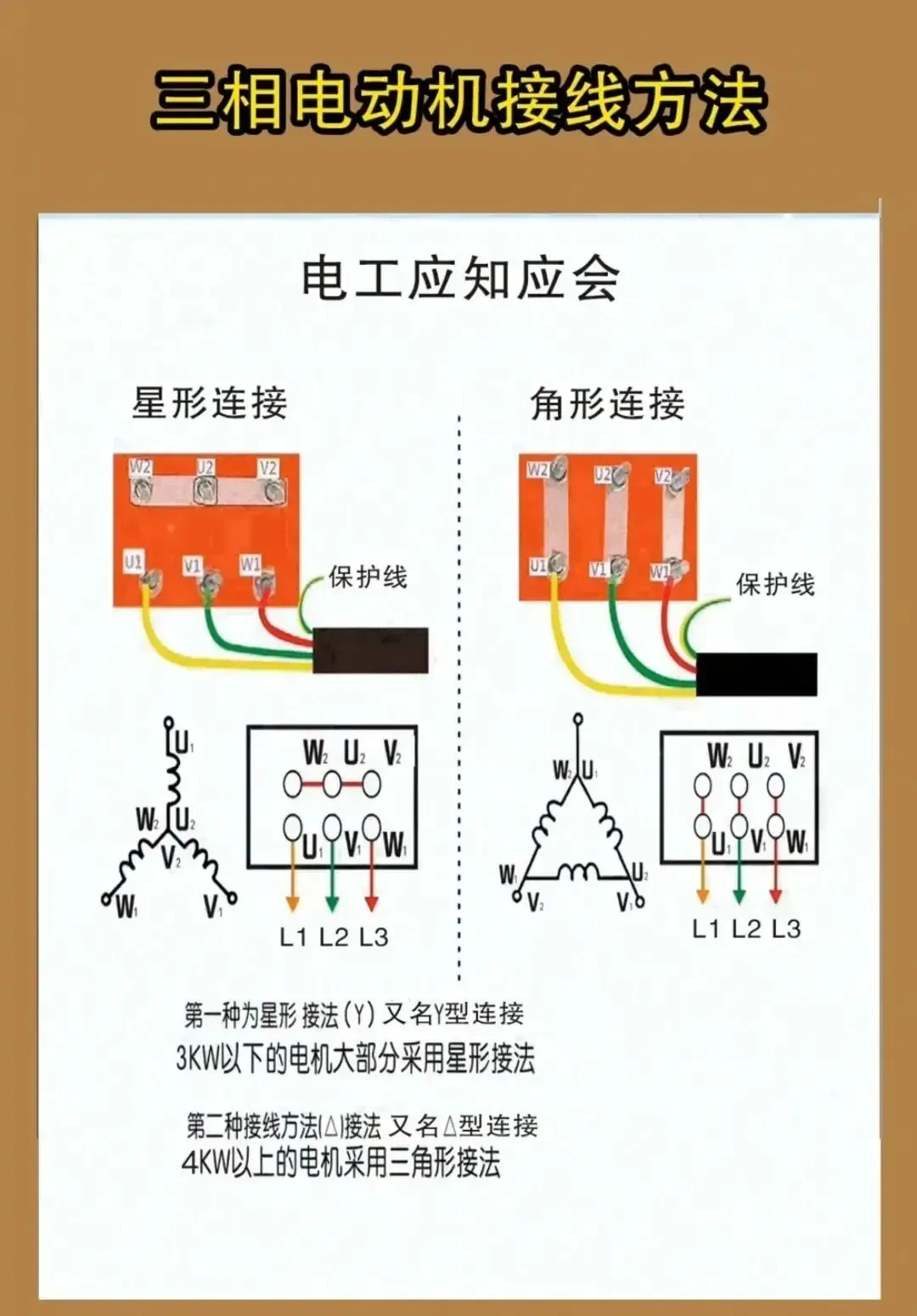

3.三相电机接线方法（星形接线/角形接线）

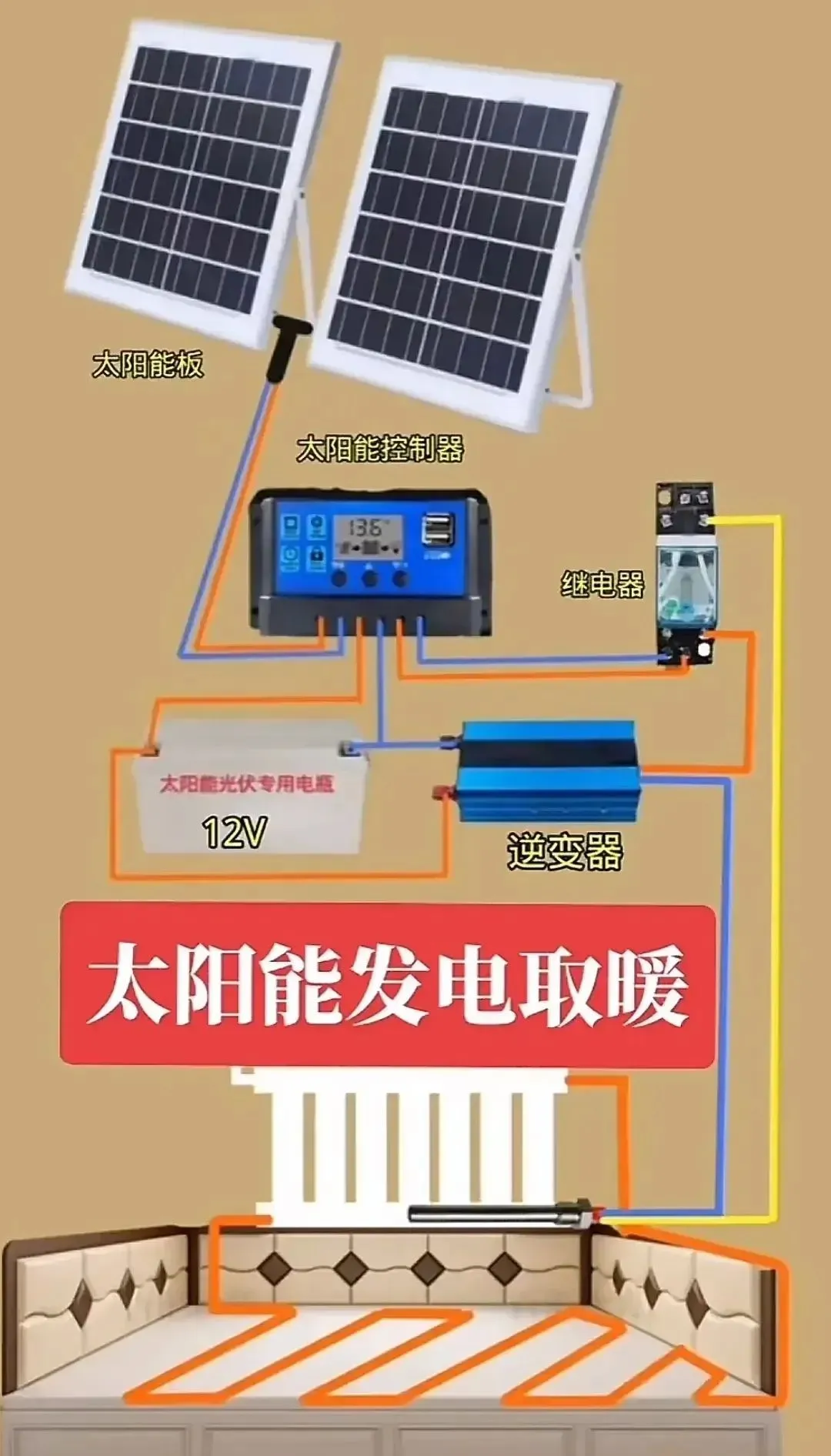

4.太阳能发电取暖实物接线图

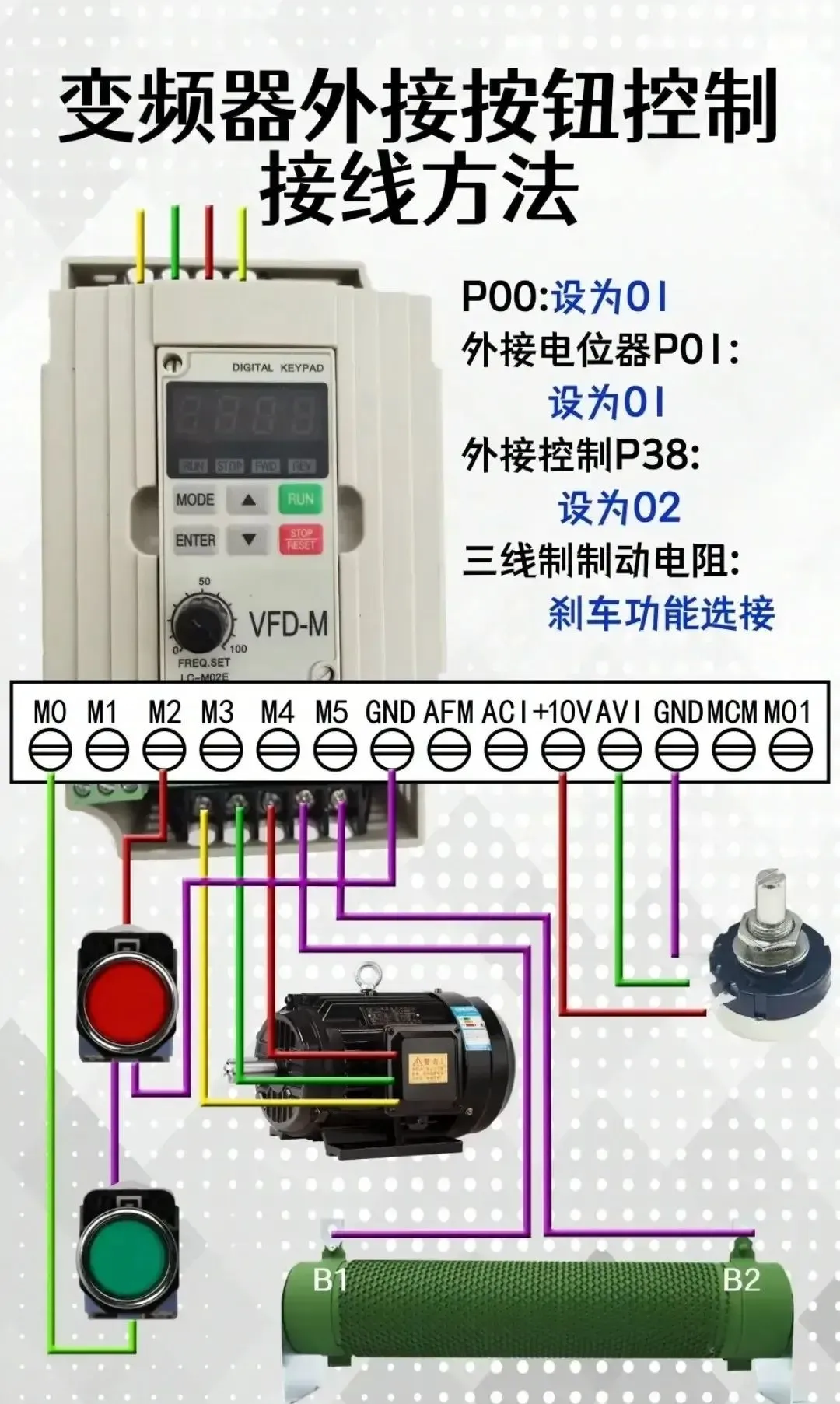

5.变频器外接按钮接线方法和参数解析

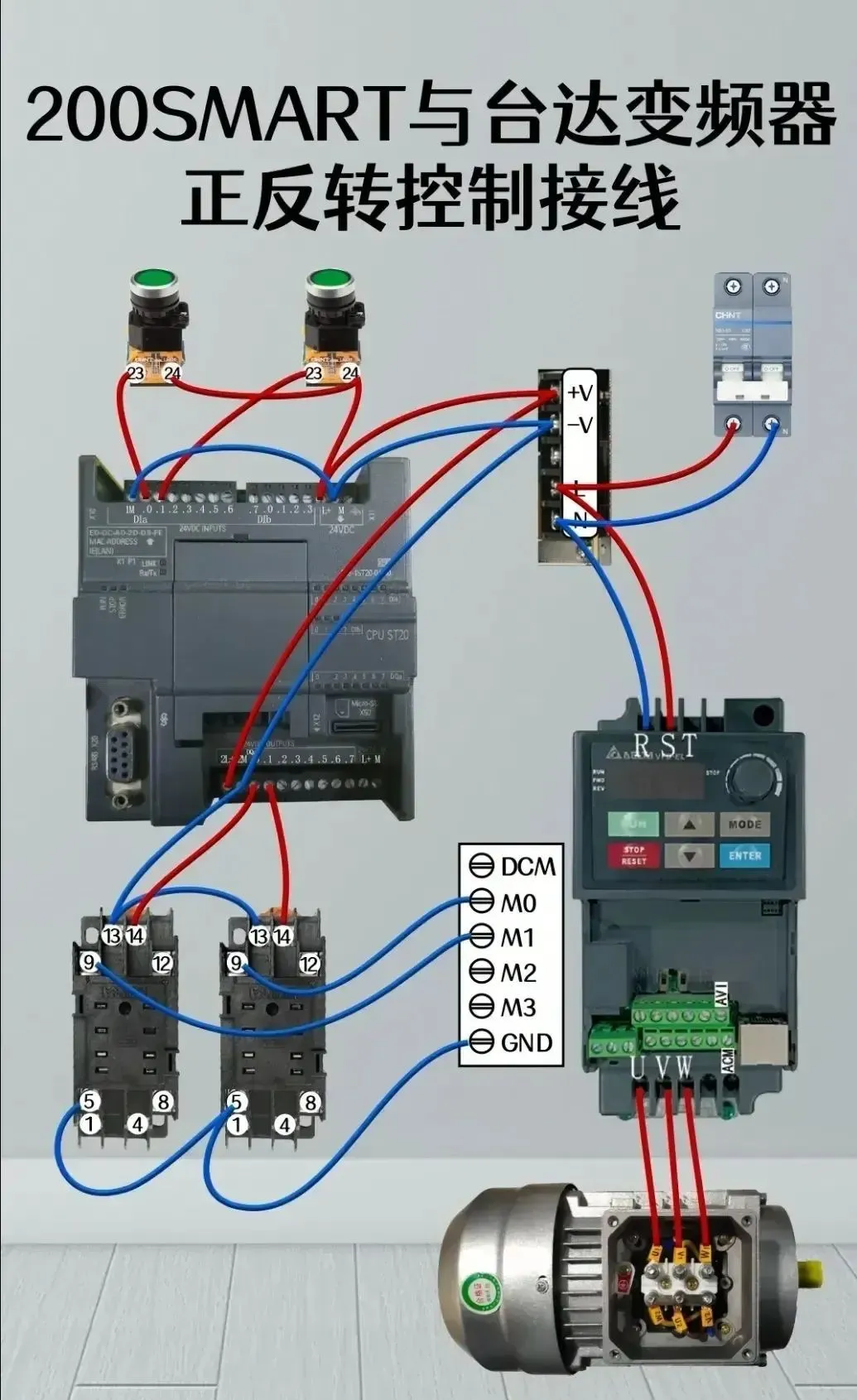

6.200SMART与台达变频器正反转控制接线图

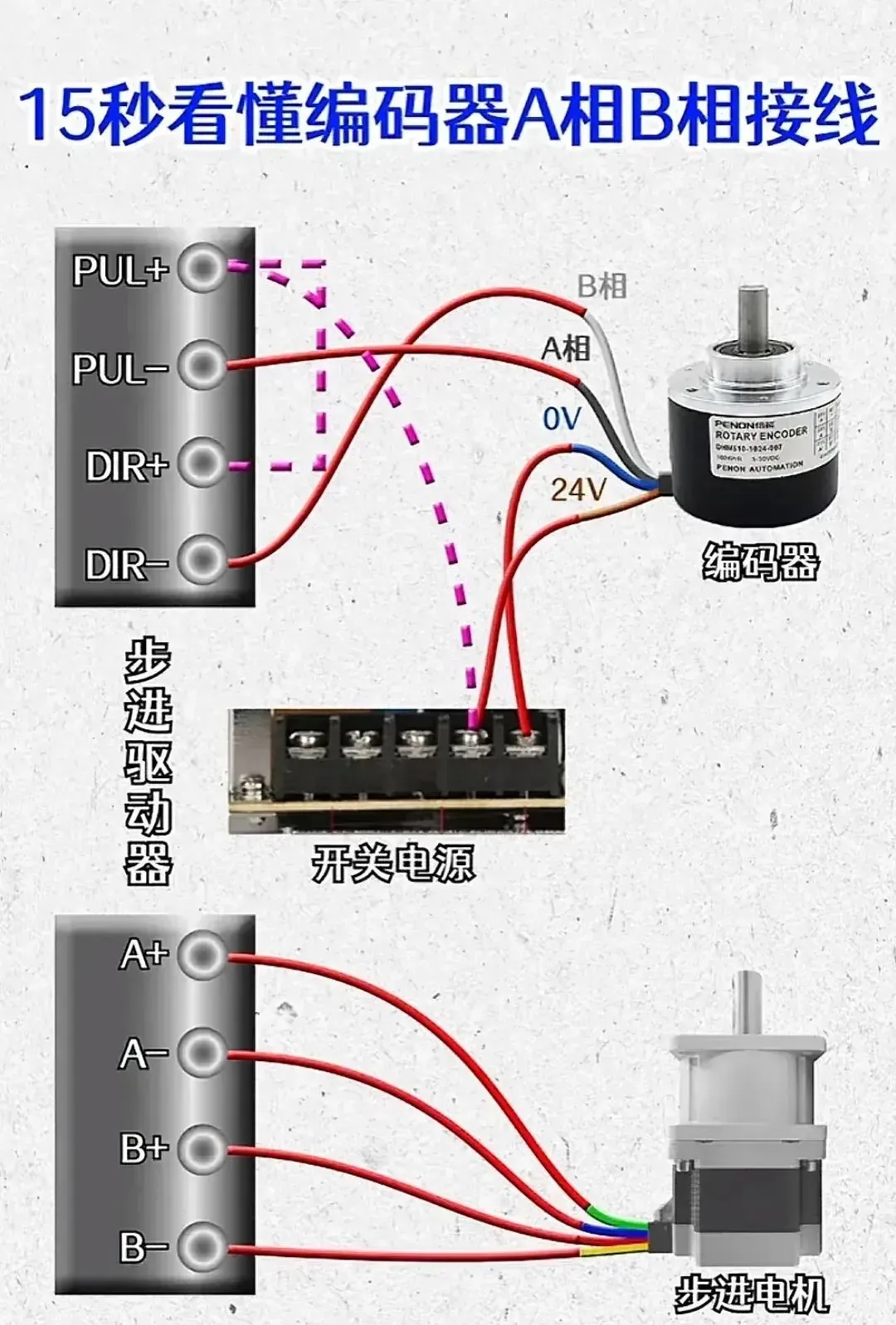

7.编码器的A相和B相接线示意图（驱动器→编码器→开关电源→步进电机）

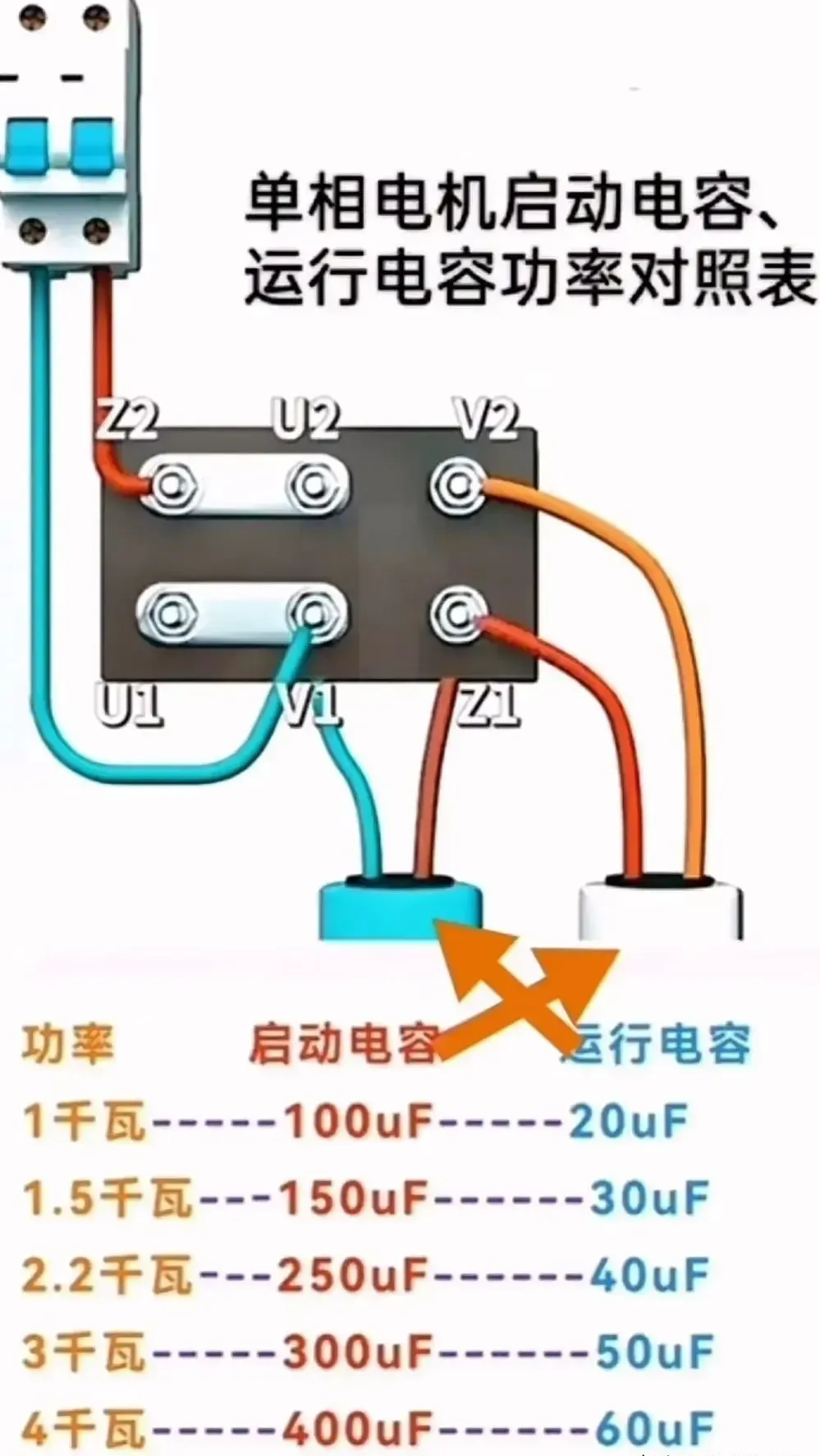

8.单相电机启动电容、运行电容功率对照一览表

a

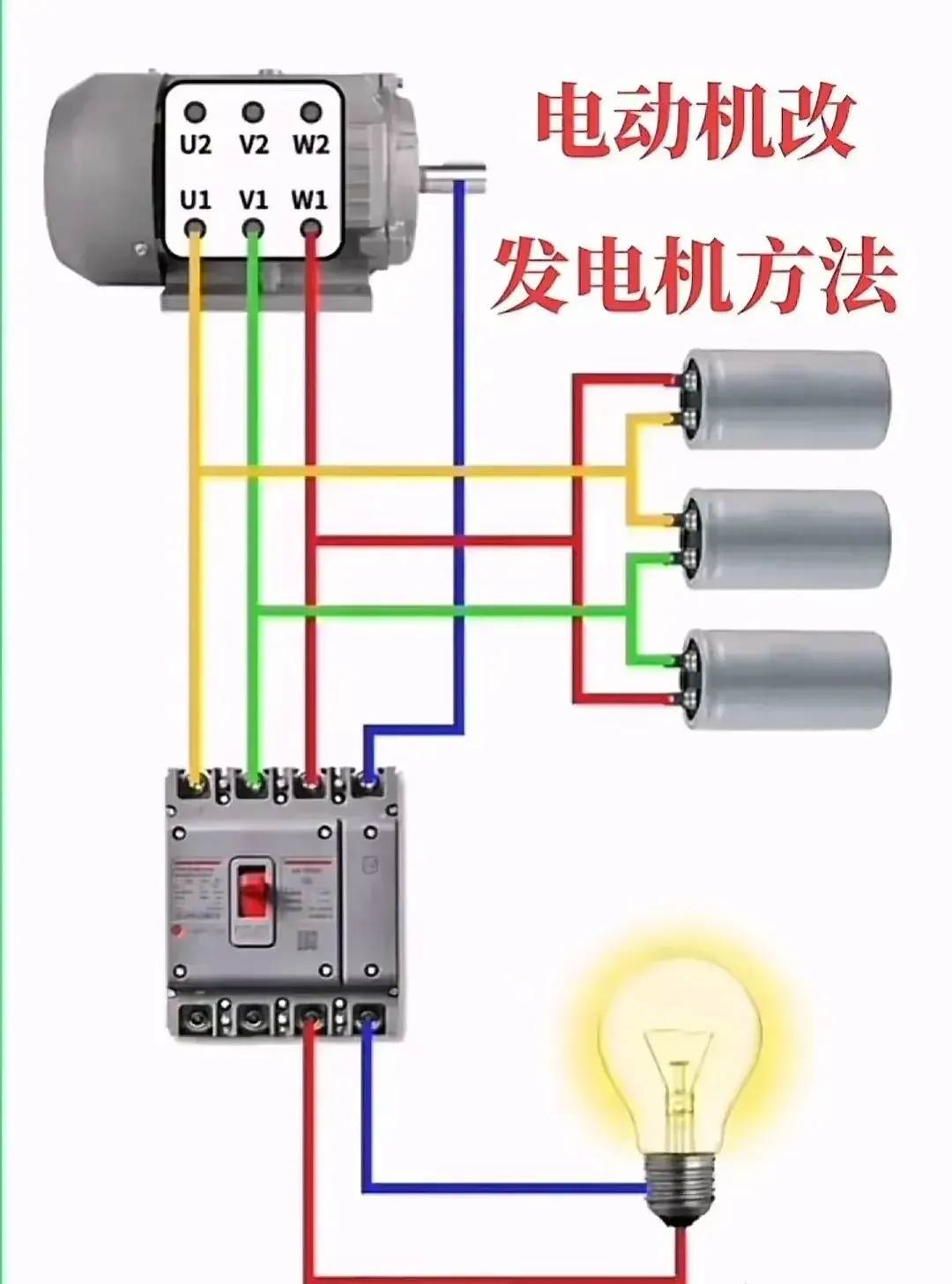

9.电动机改发电机方法

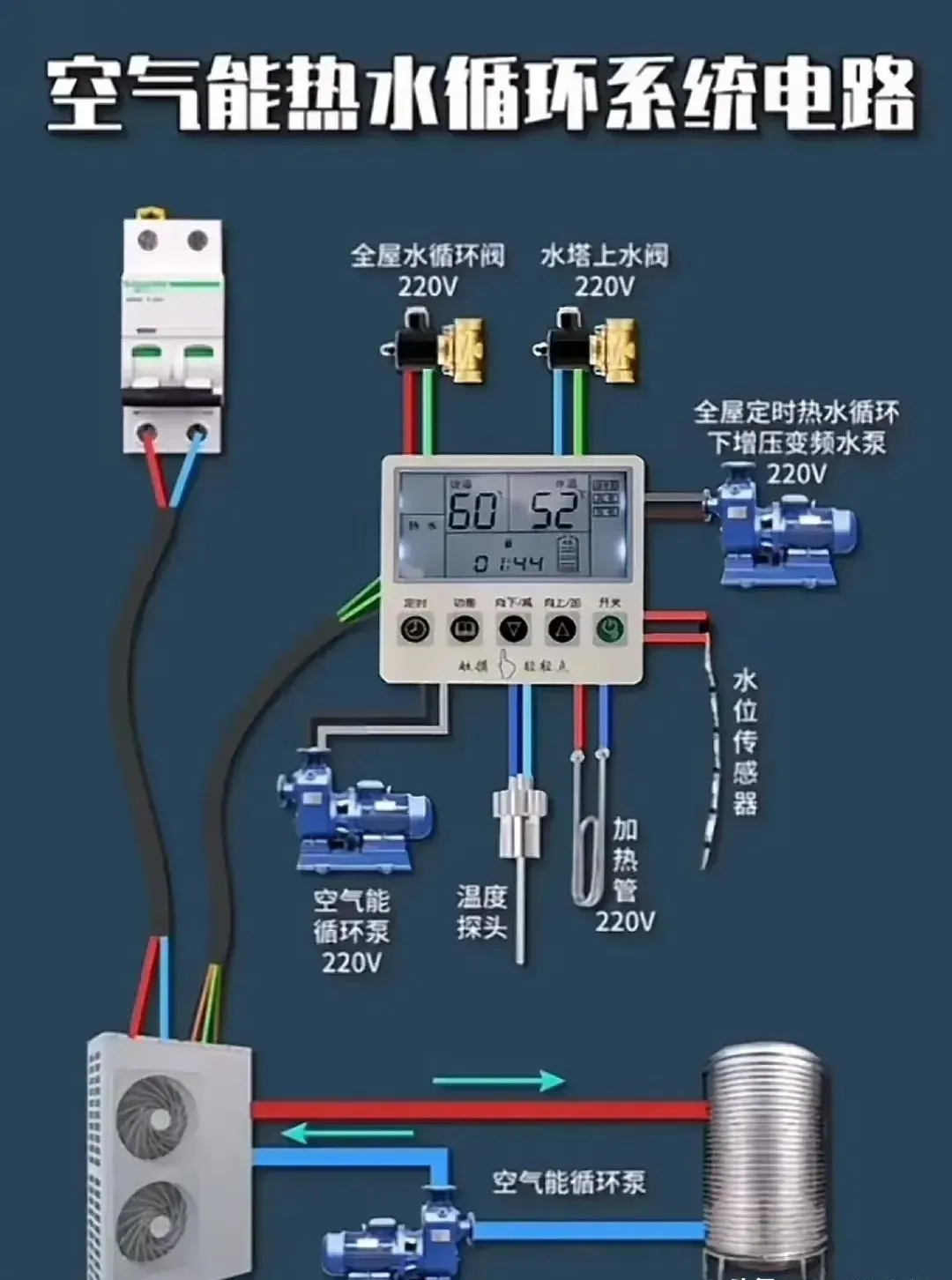

10.空气能热水循环系统电路图

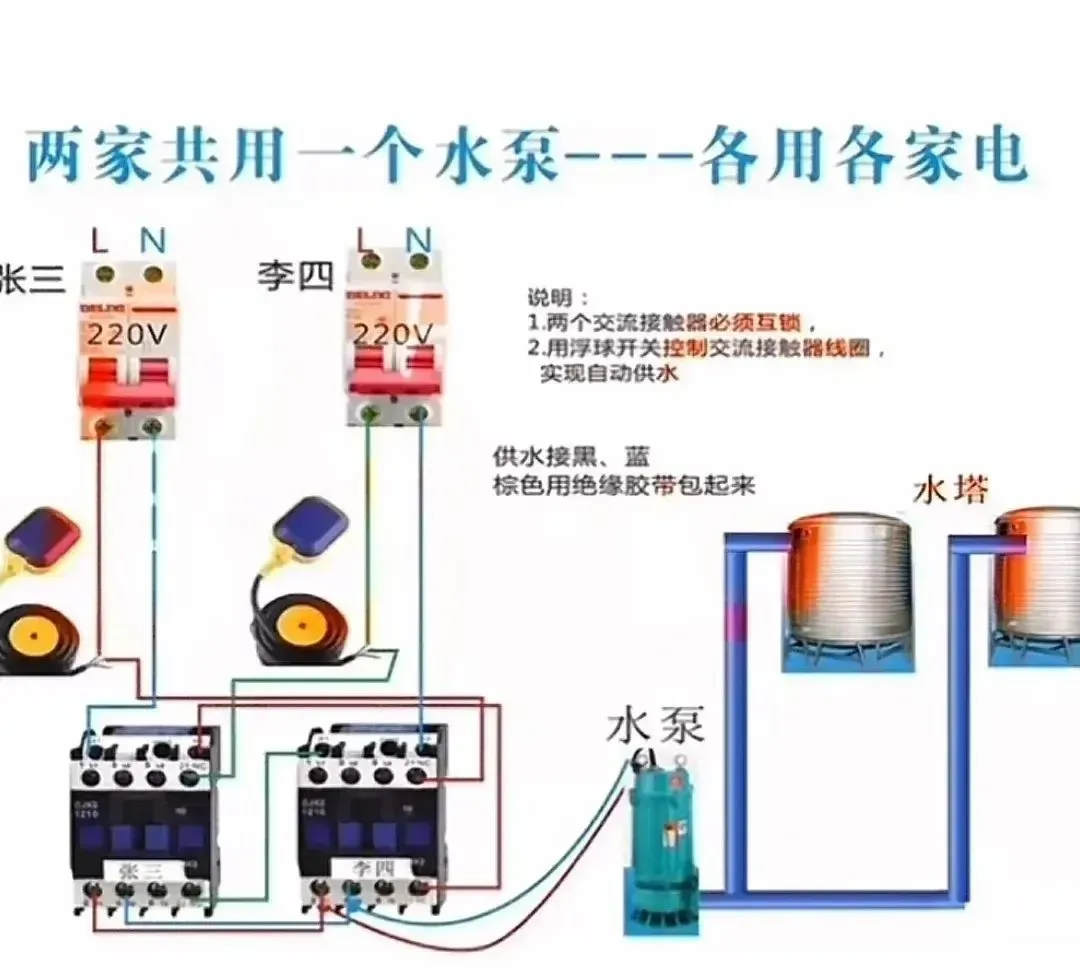

11.两家共用一个水泵-各用各家电

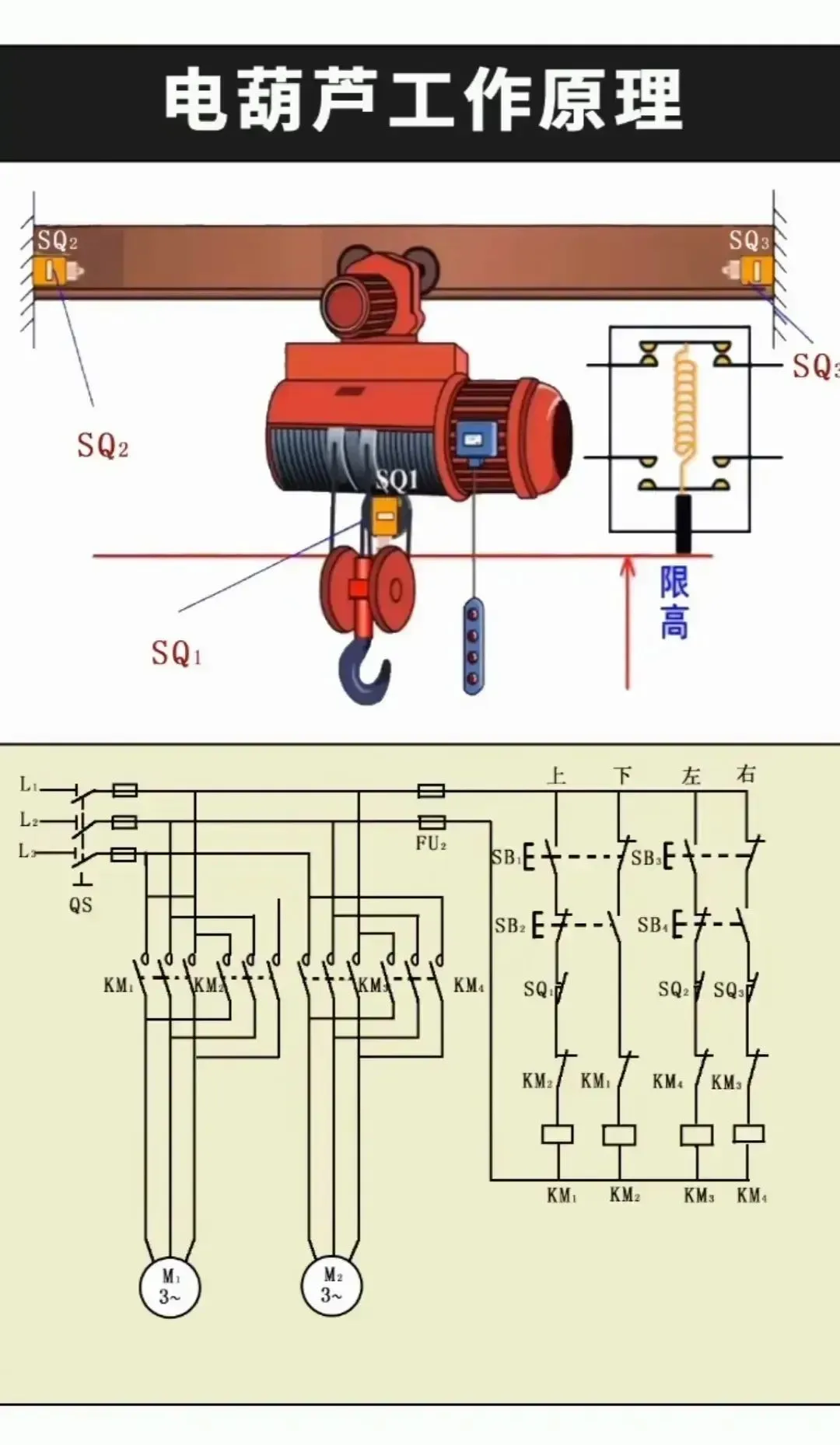

12.电葫芦工作原理（原理图和实物接线图）

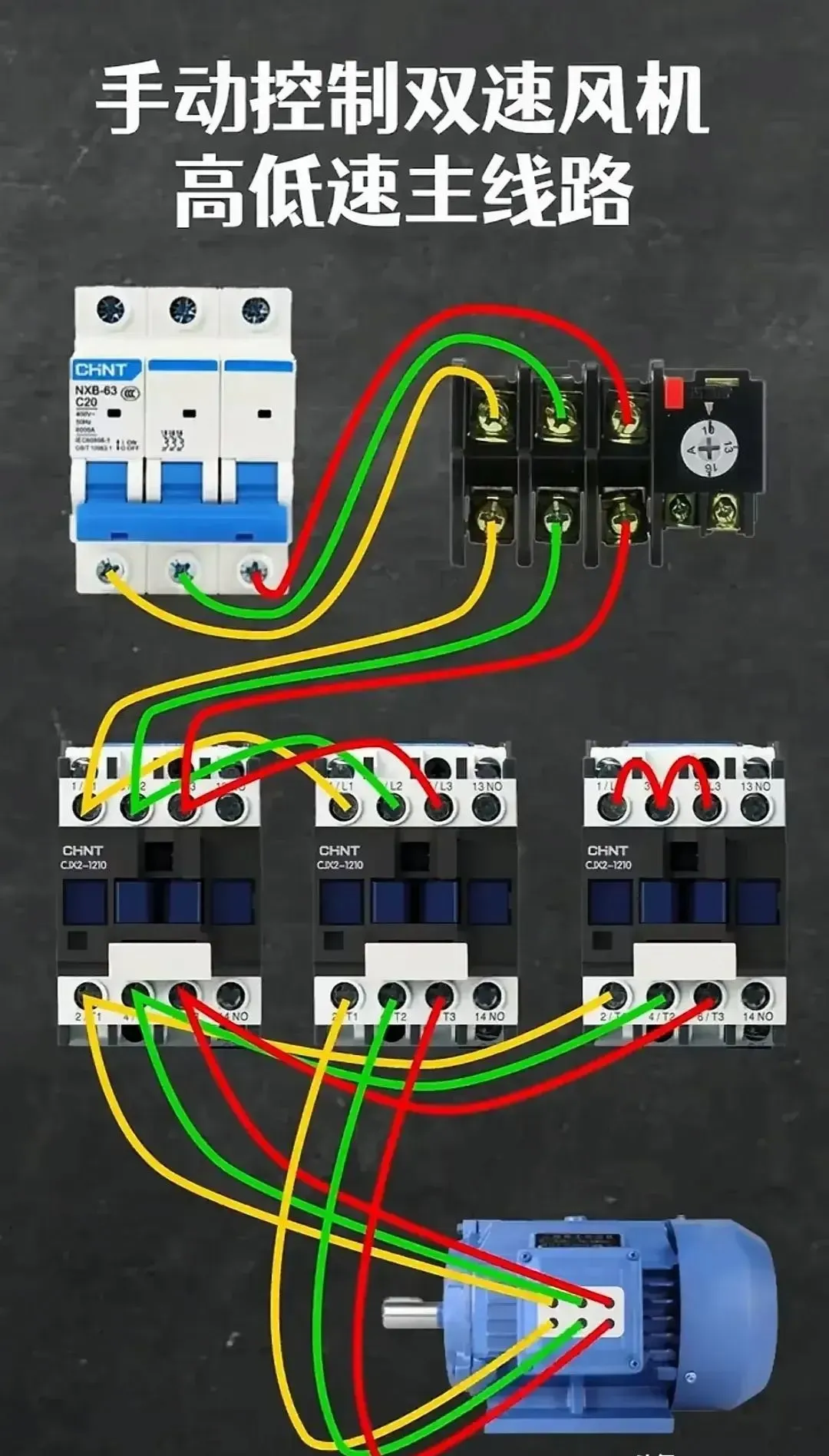

13.手动控制双速风机高低速主线路接线

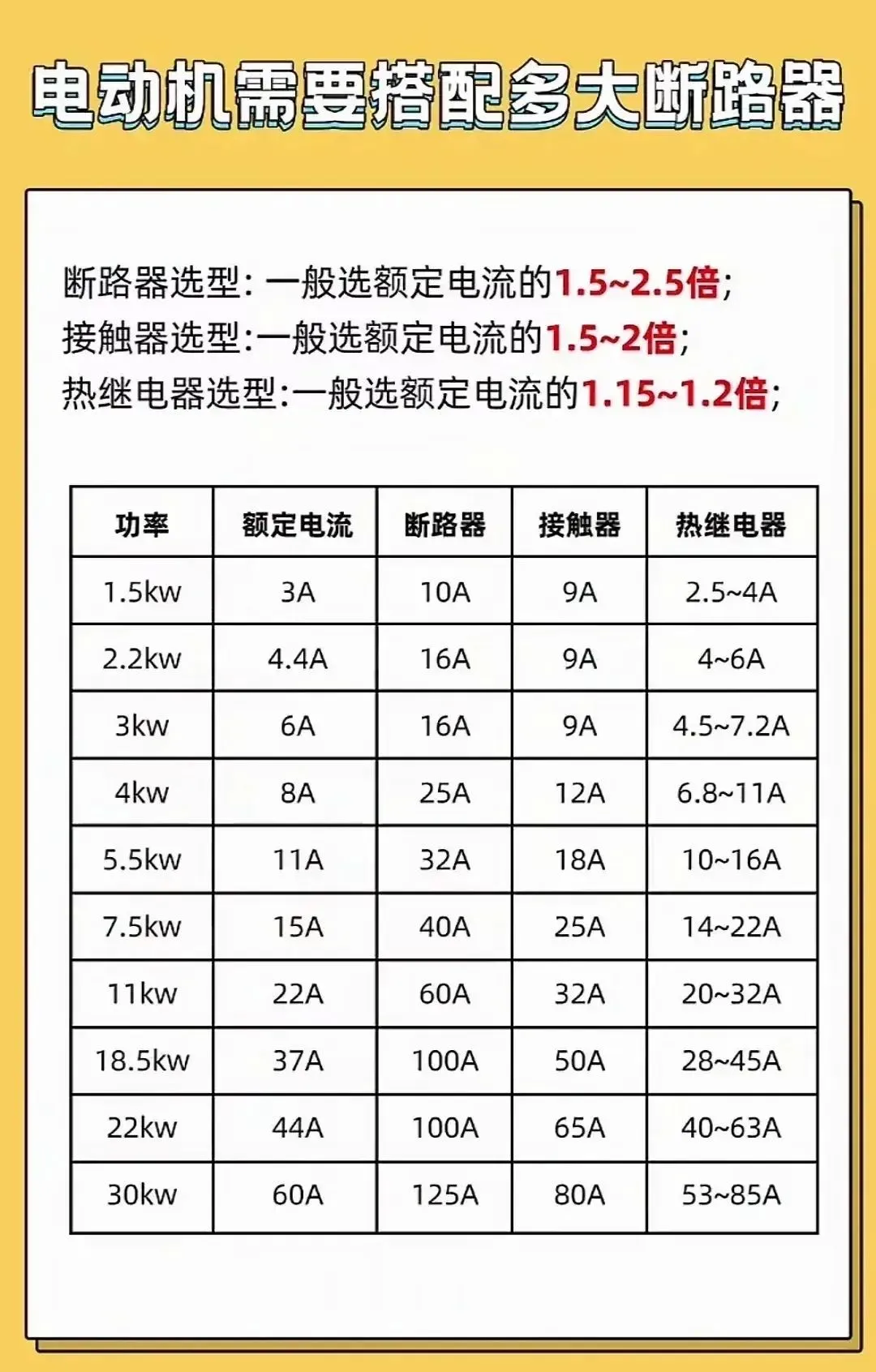

14.电动机需要搭配多大断路器选型

15.时间继电器接线方法

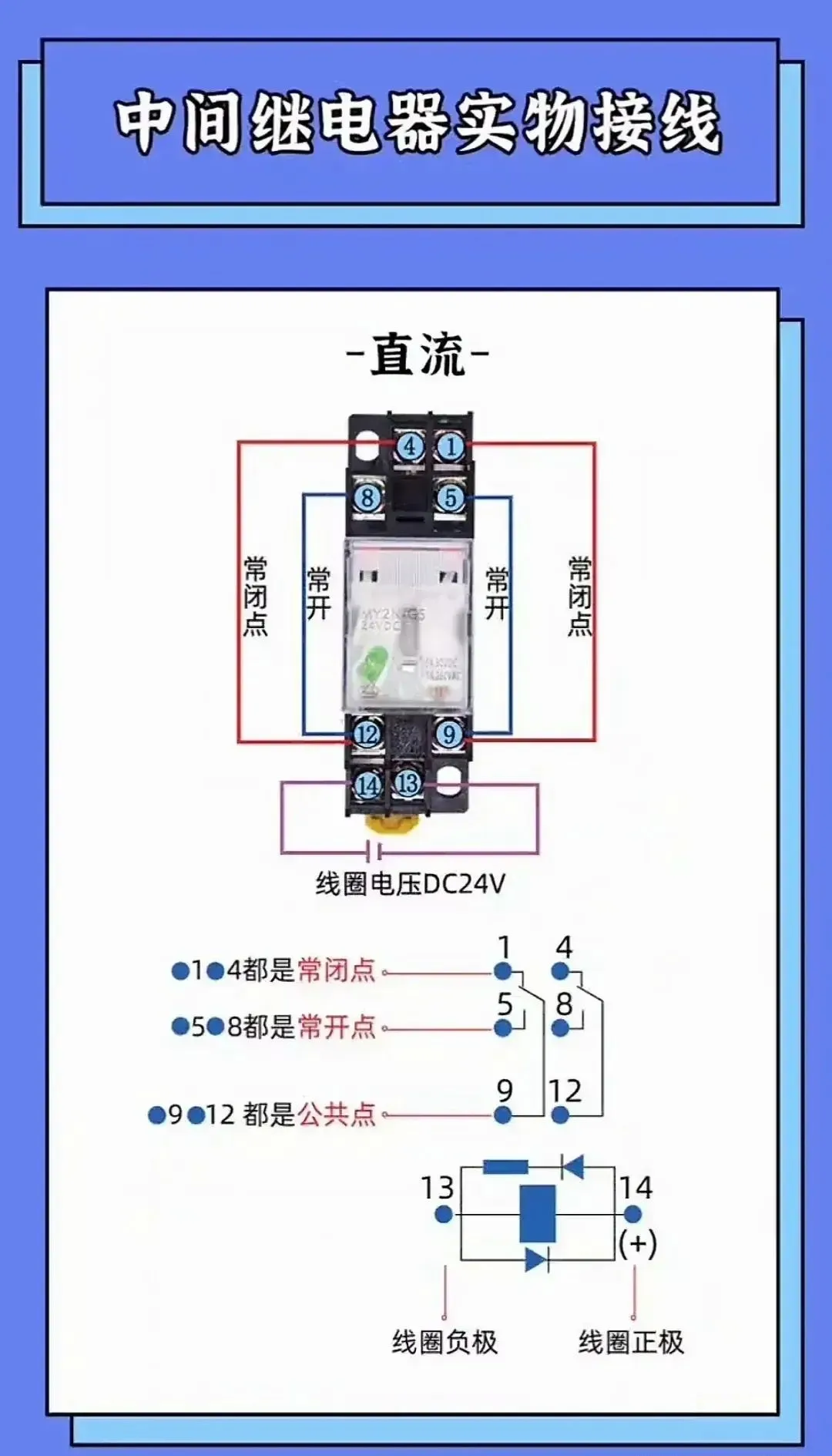

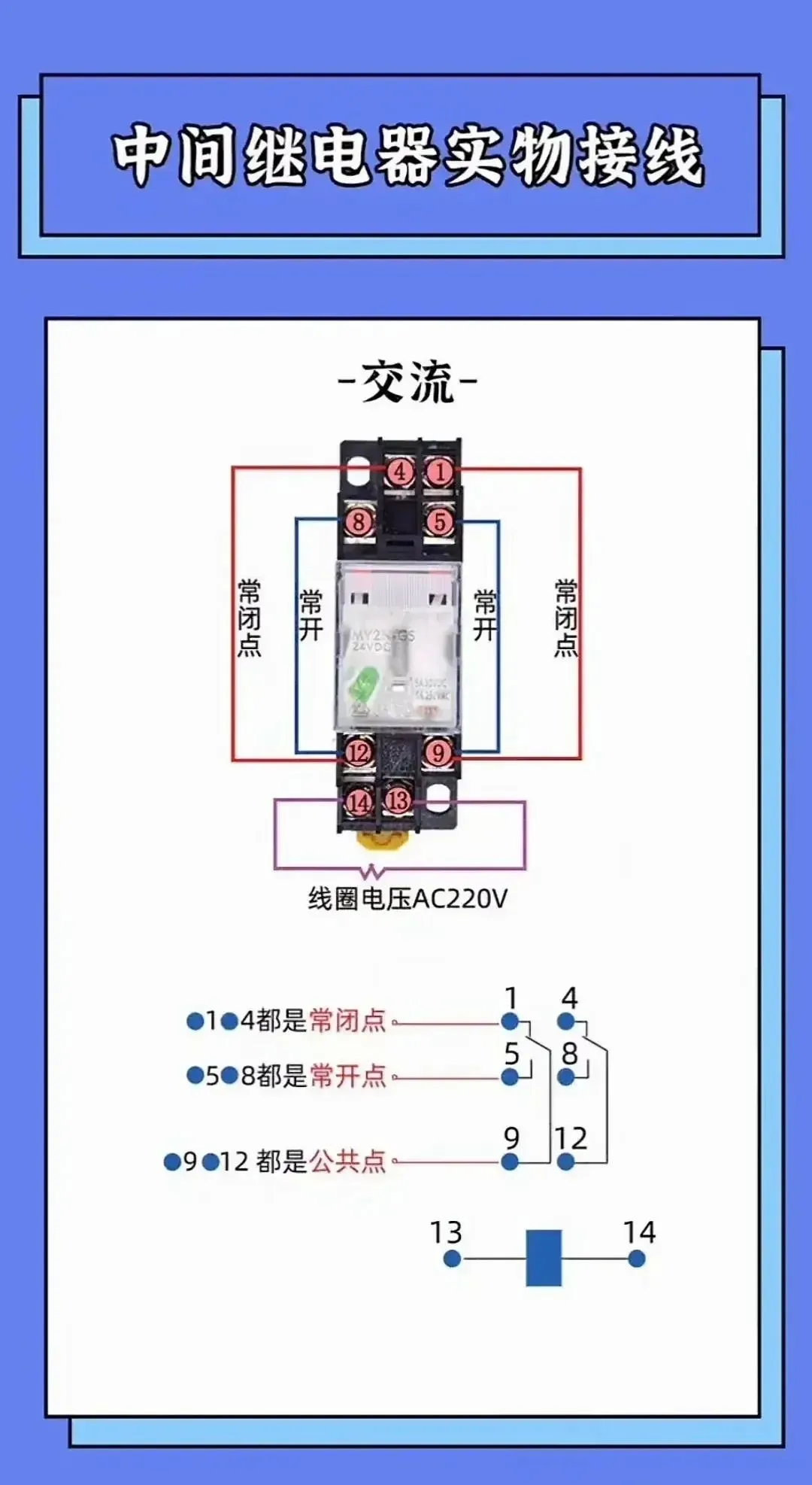

16.时间继电器实物接线图

①.直流线圈

②.交流线圈

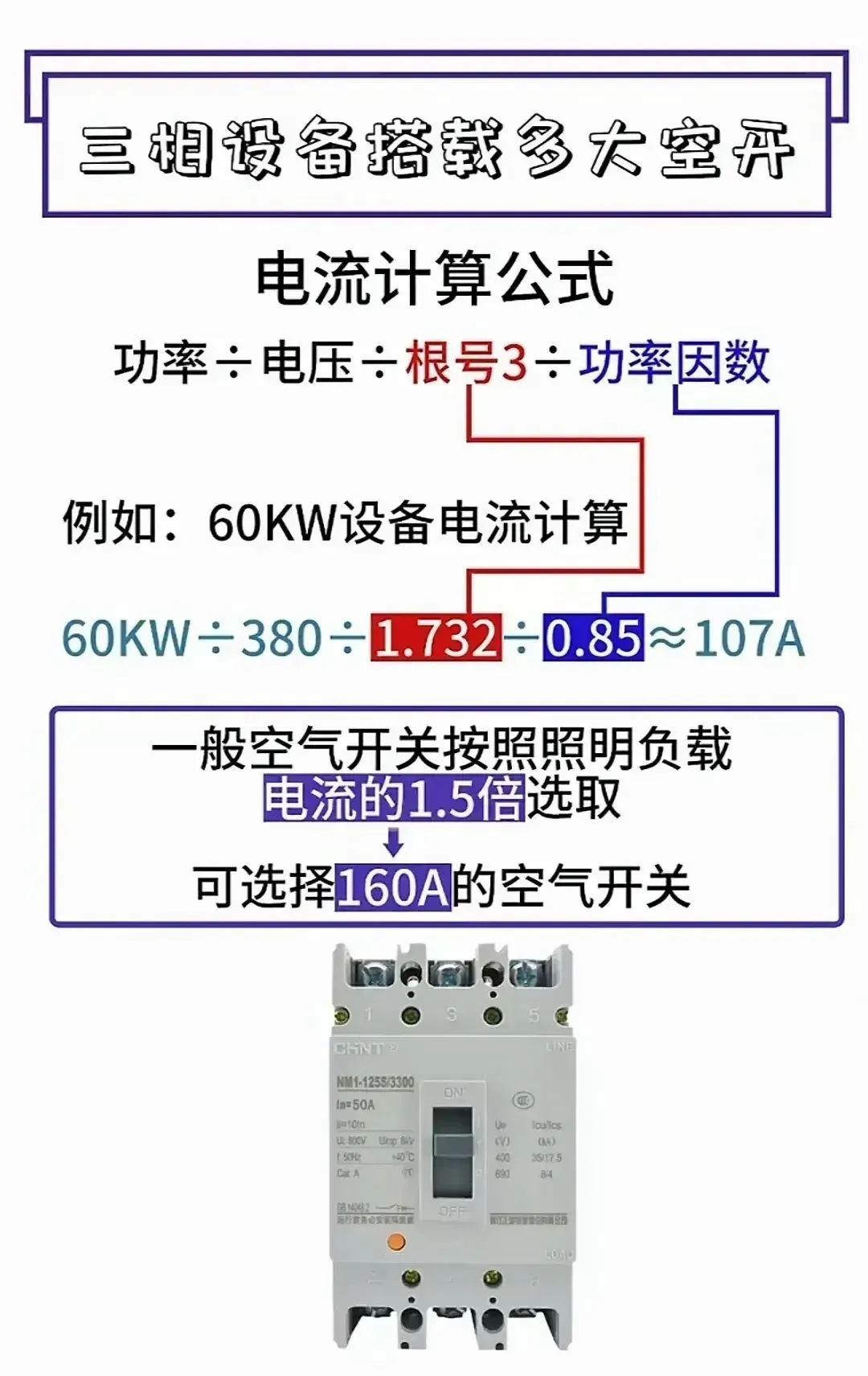

17.三相设备搭载空开的选型（含电流计算公式和案例分析）

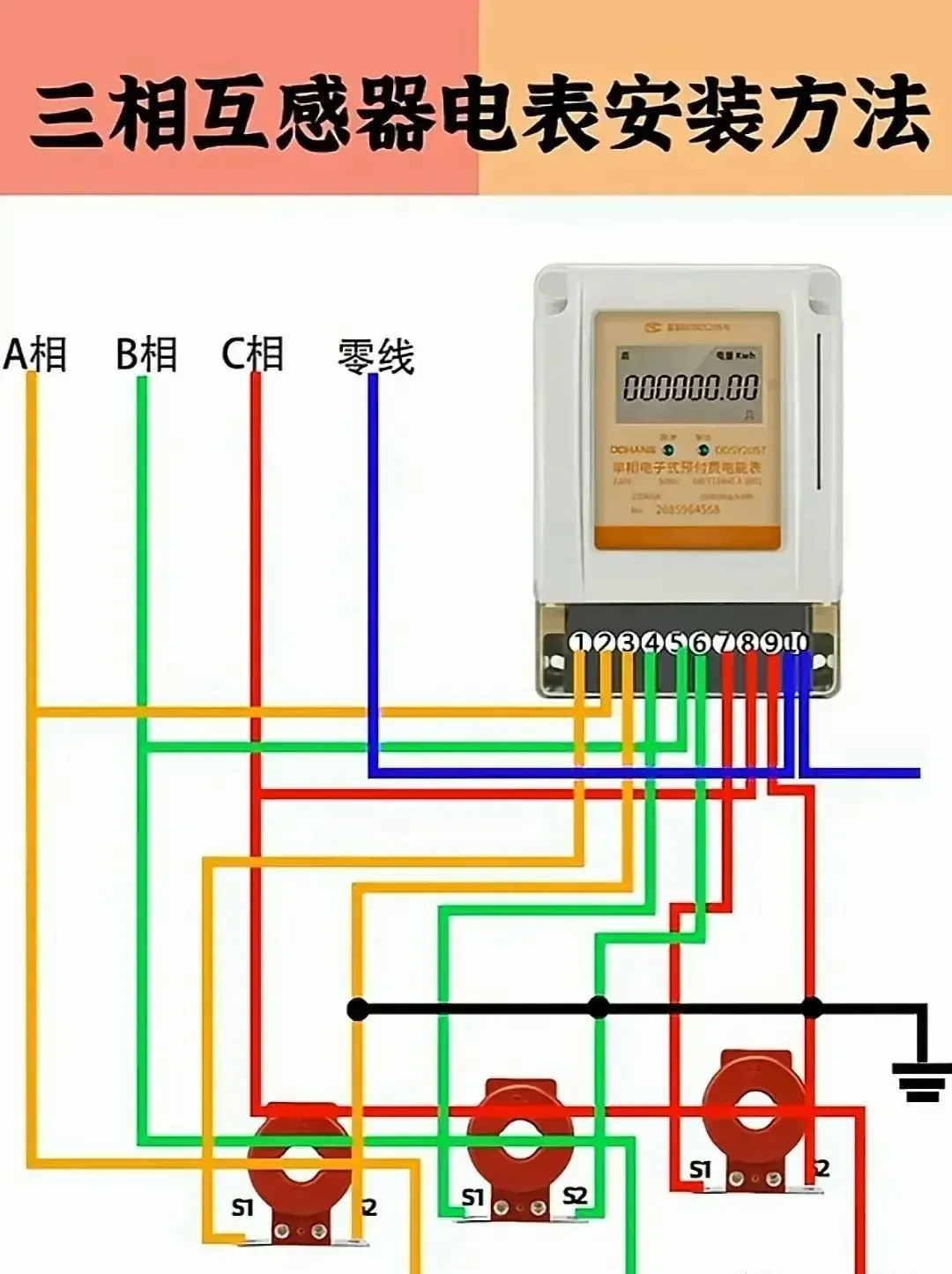

18.三相互感器电表安装接线方法

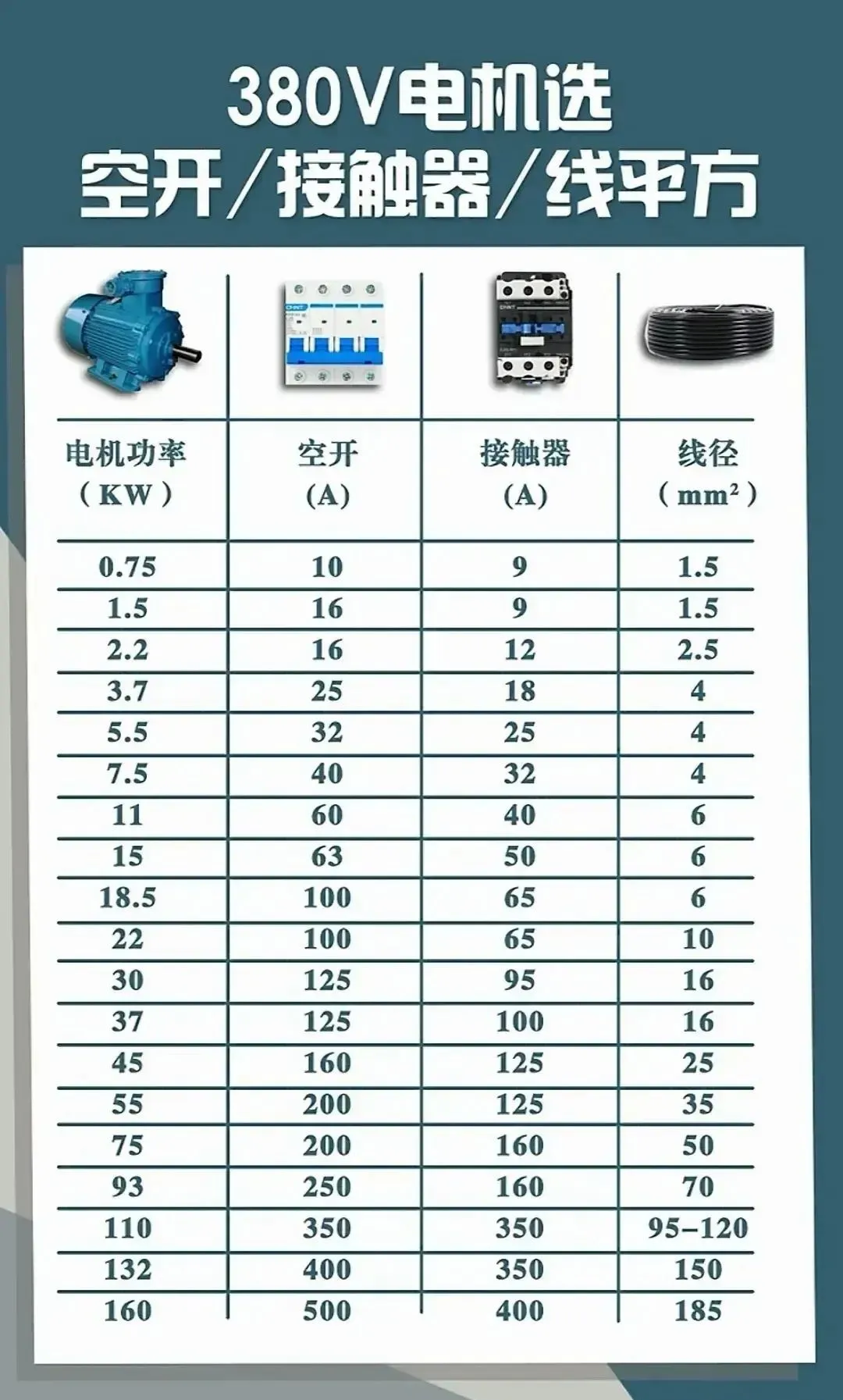

19.380V电机选择空开/接触器/电缆截面

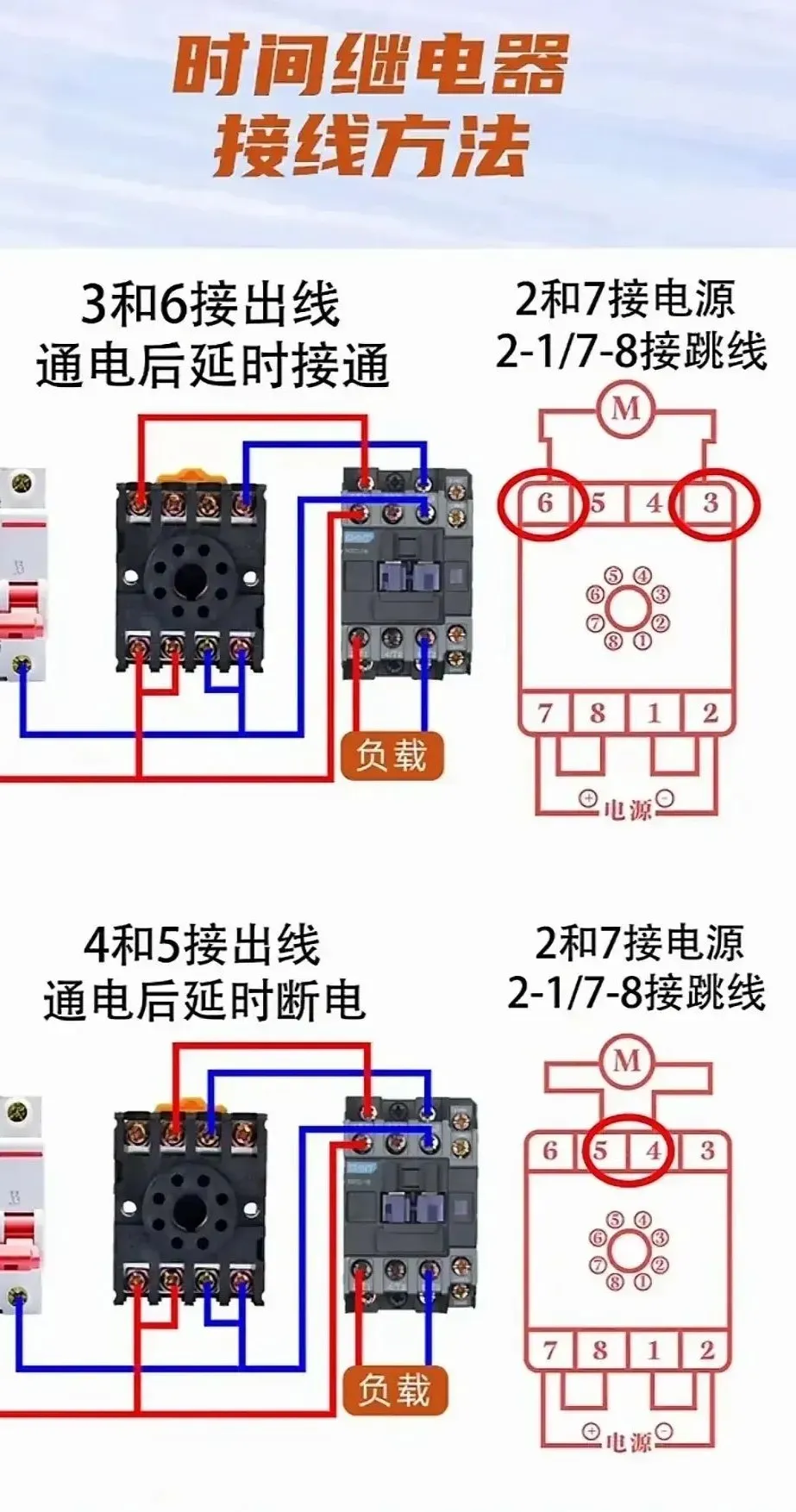

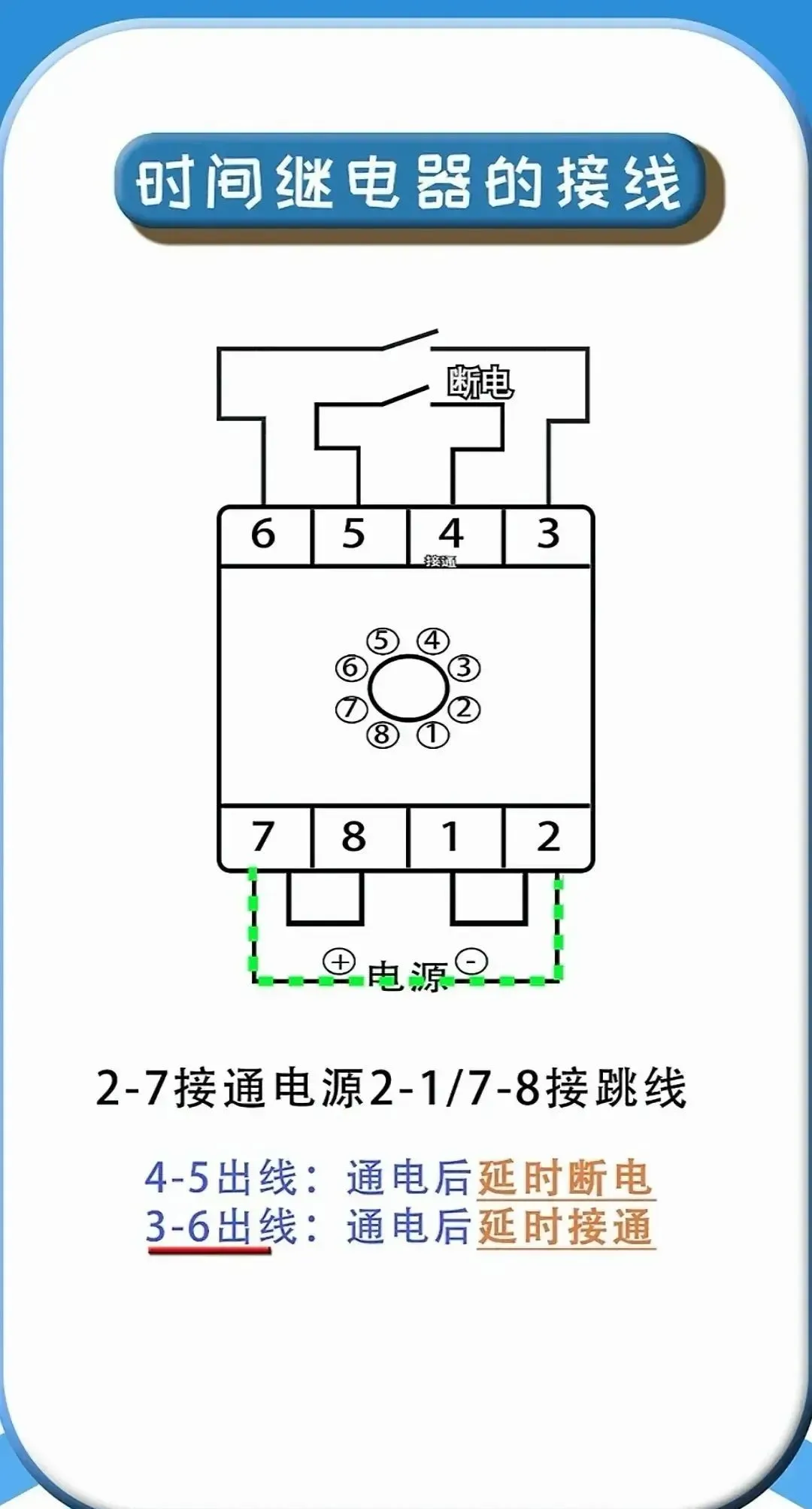

20.时间继电器接线图

①.电路原理图

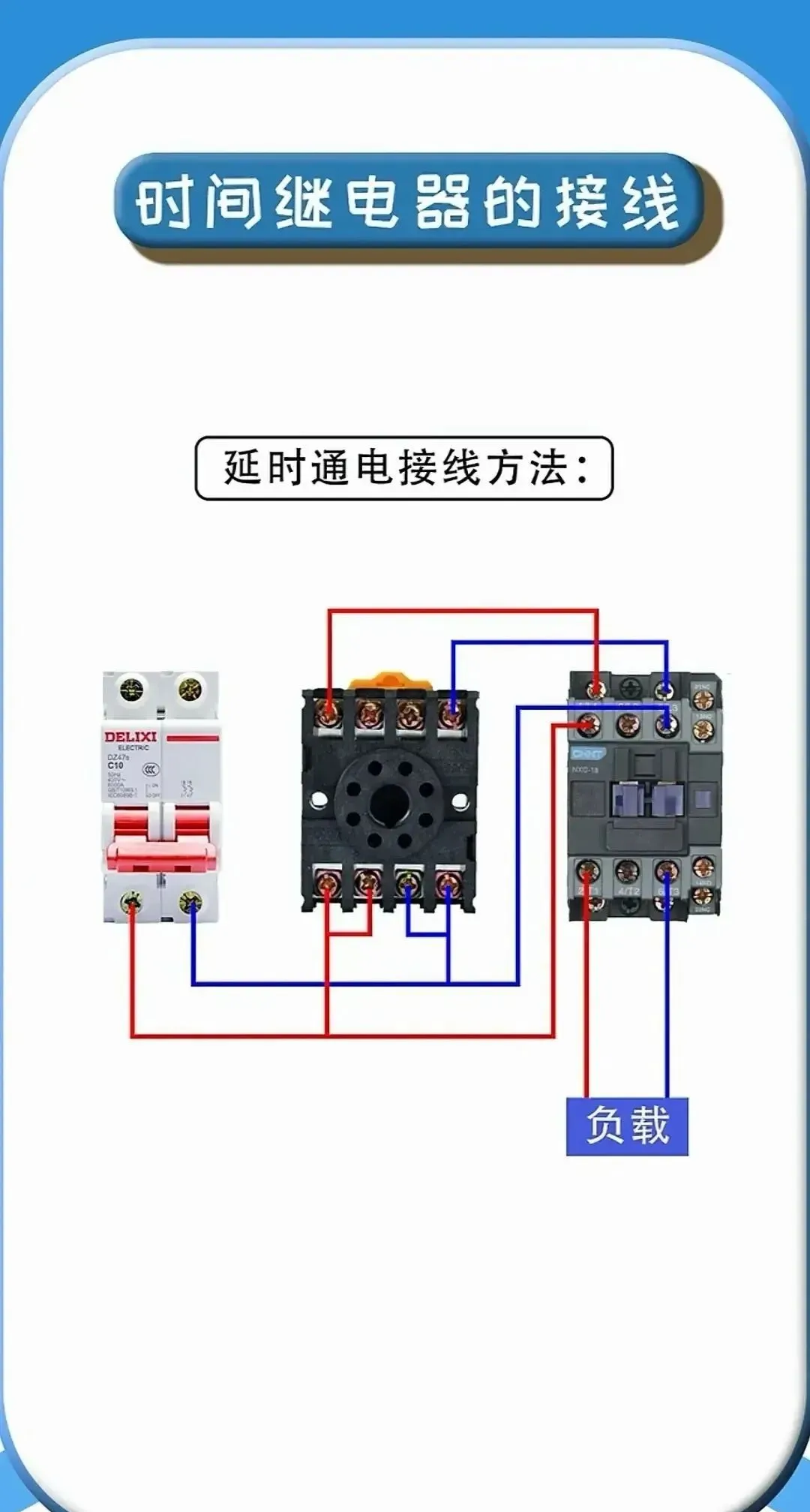

②.延时通电接线方法

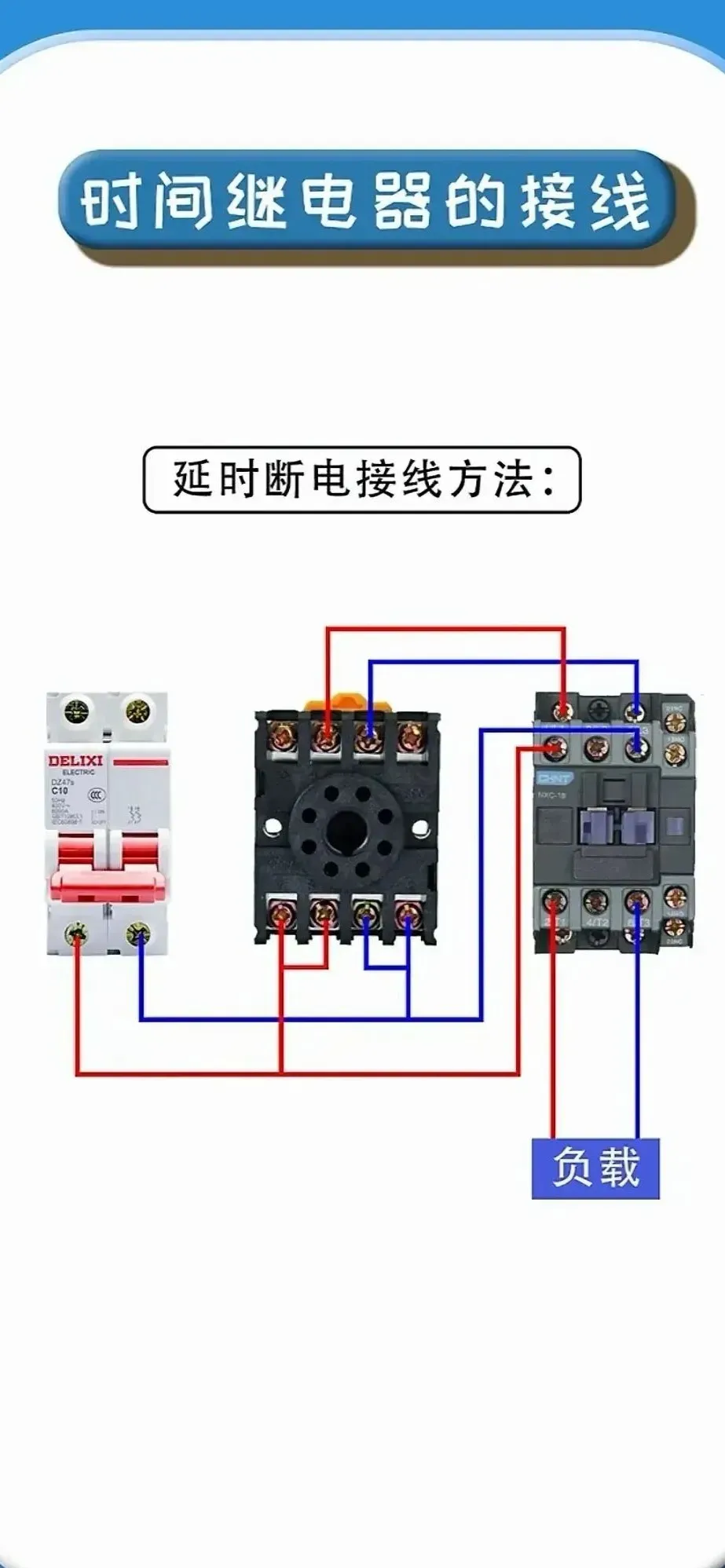

③.延时断电接线方法

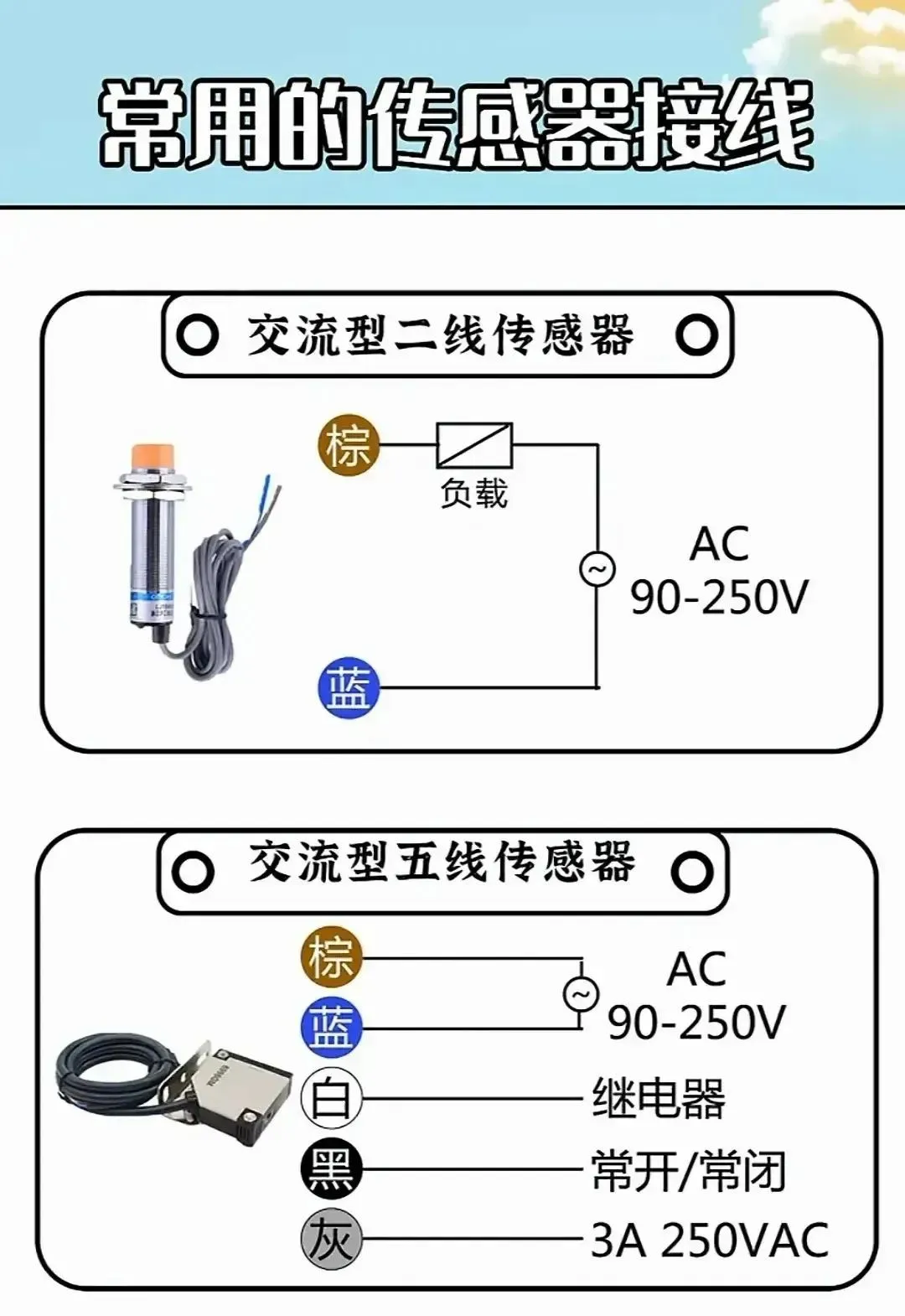

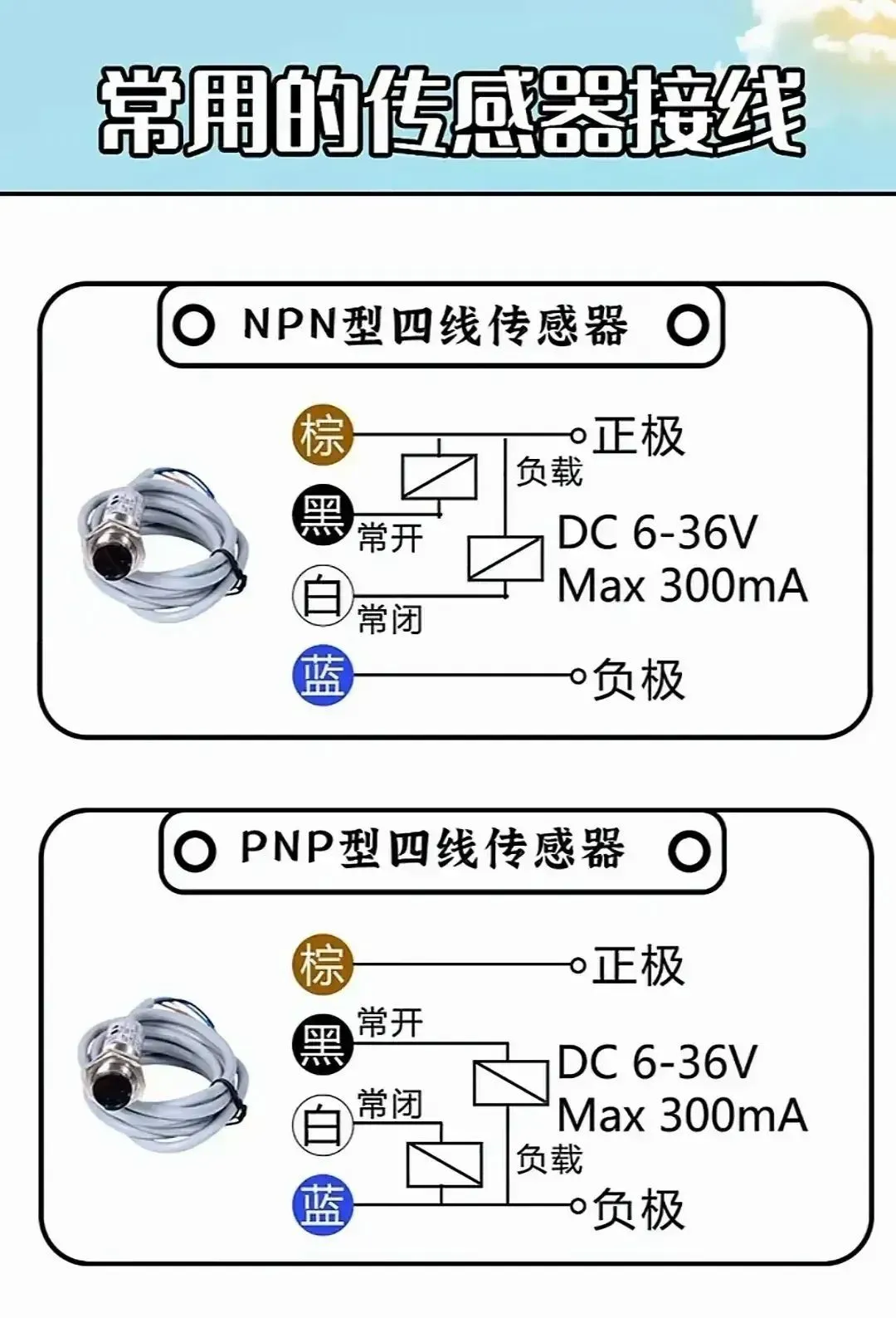

21.常用的传感器接线

①.交流型二/五线传感器

②.NPN型/PNP型四线传感器

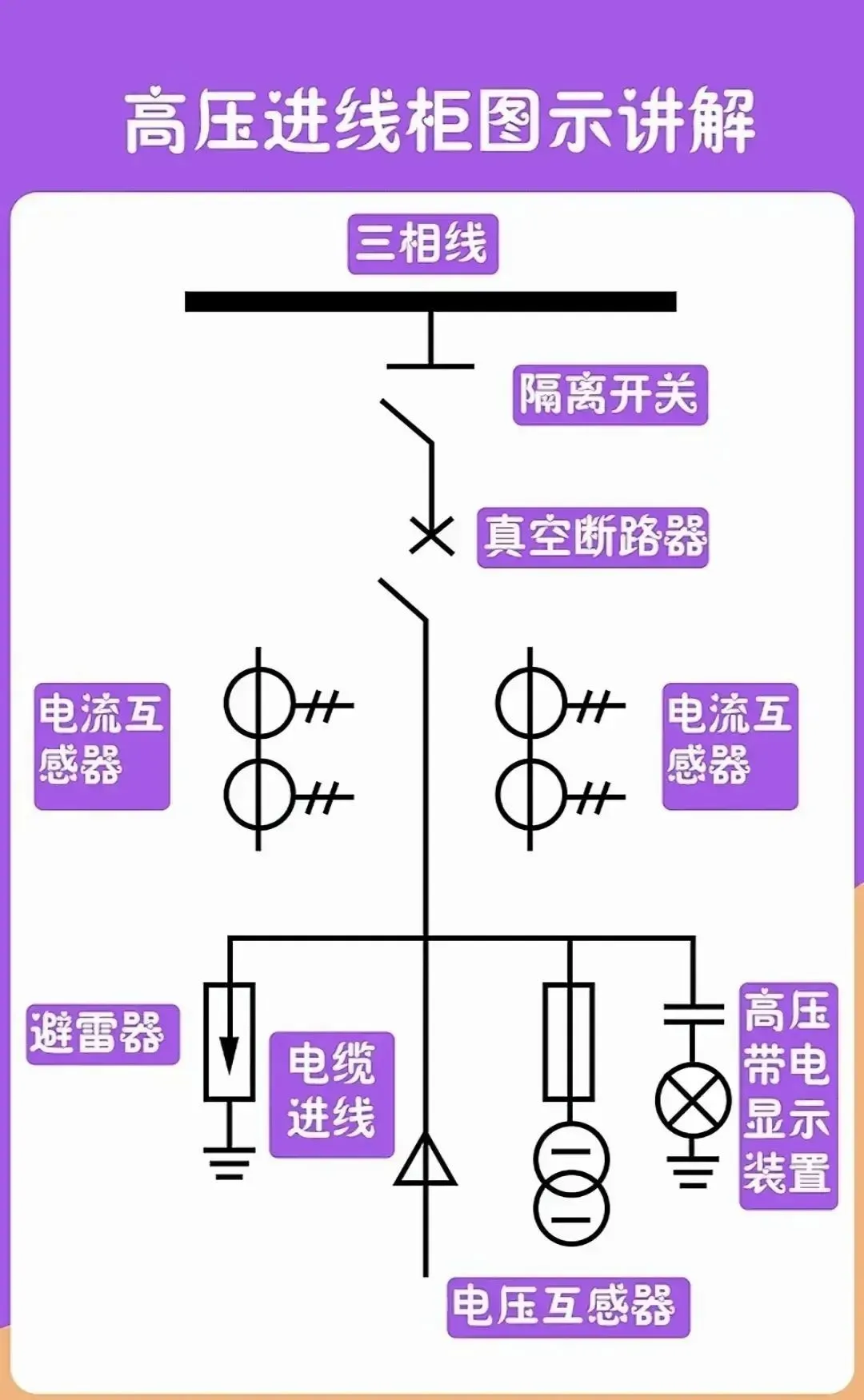

22.高压进线柜图示详解

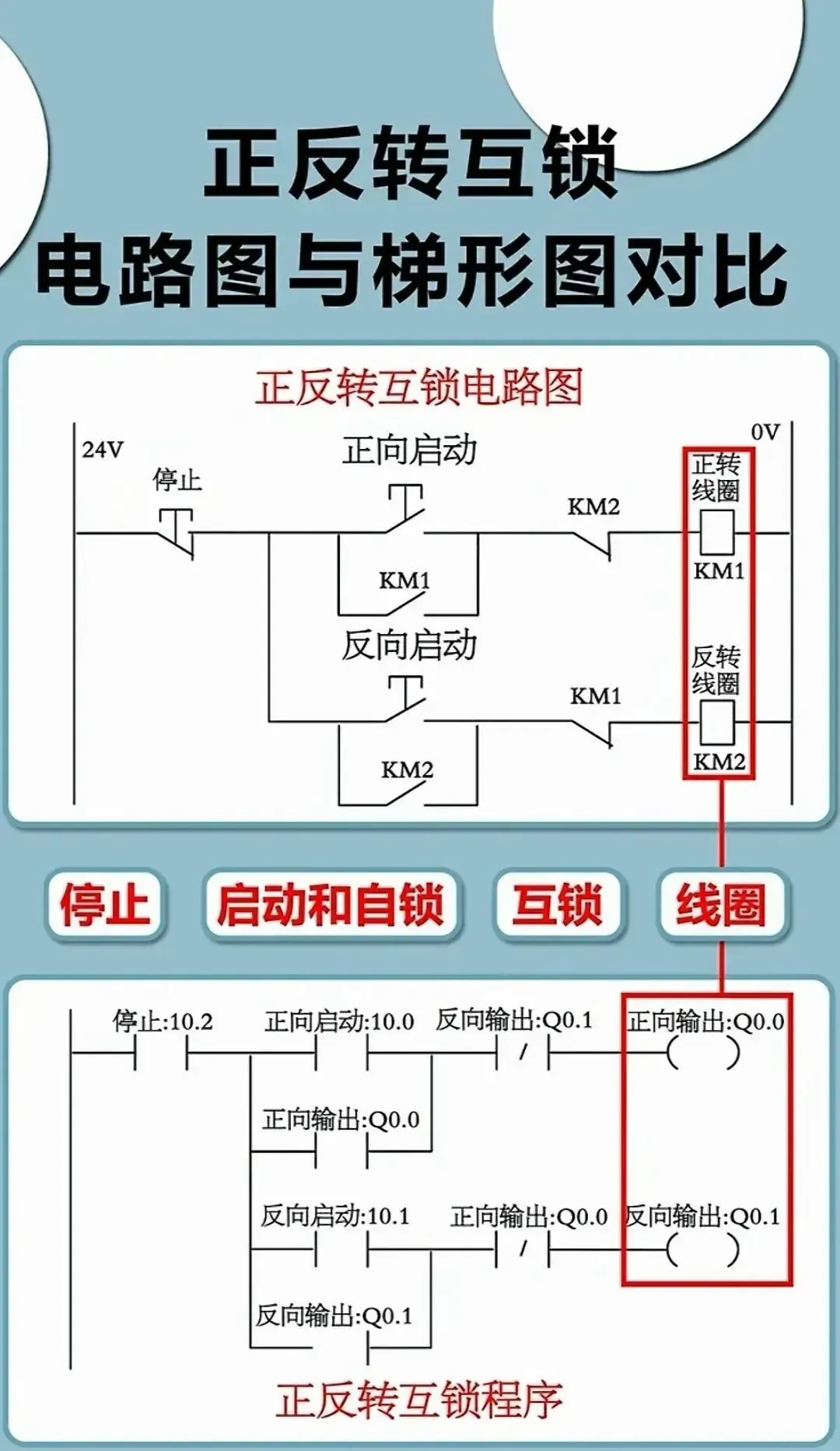

23.正反转互锁电路图与梯形图对比说明

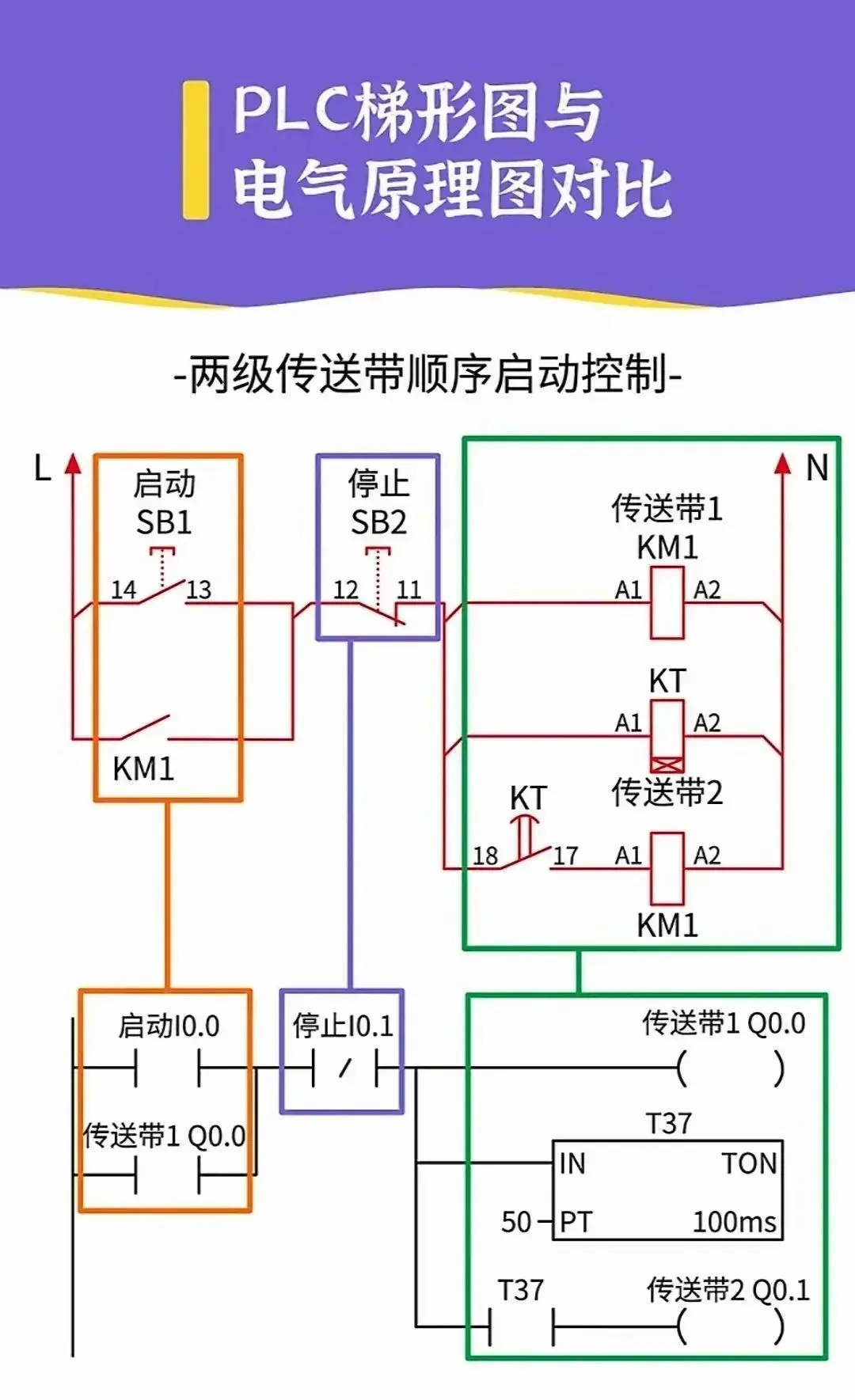

24.PLC梯形图与电气原理图对比（两级传送带顺序启动控制）

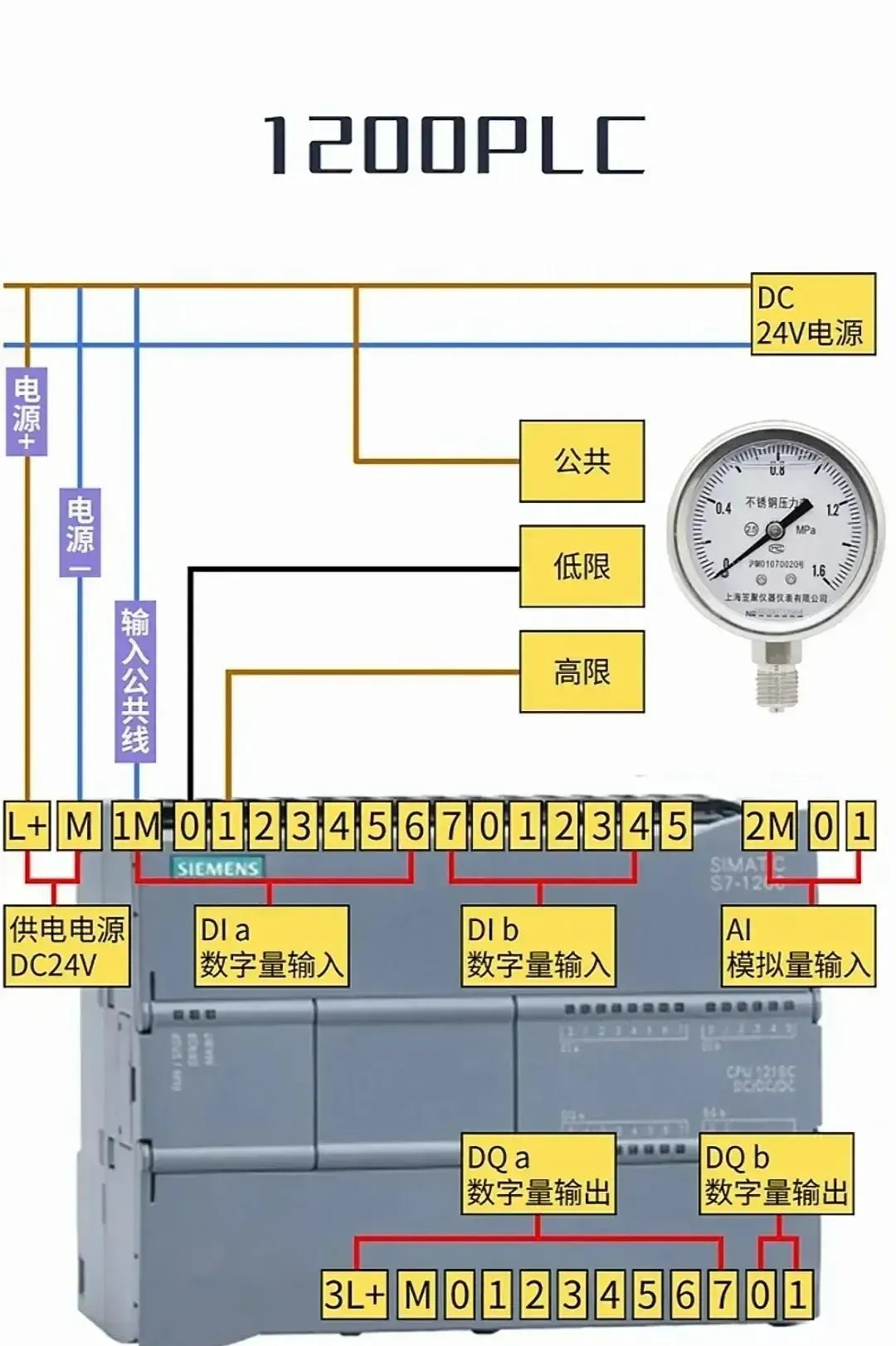

25.1200PLC外部接线示意图

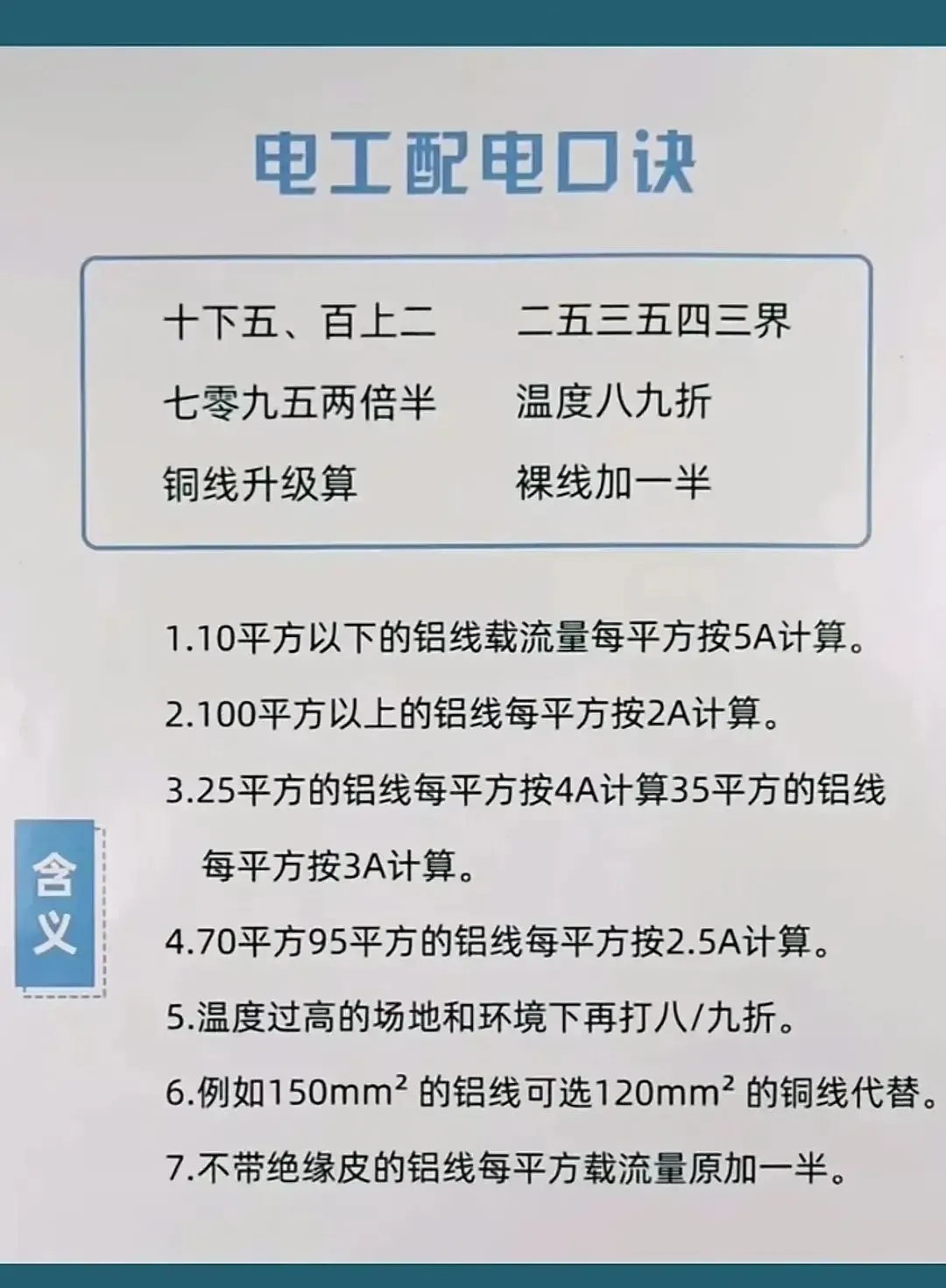

26.电工配电快速计算口诀

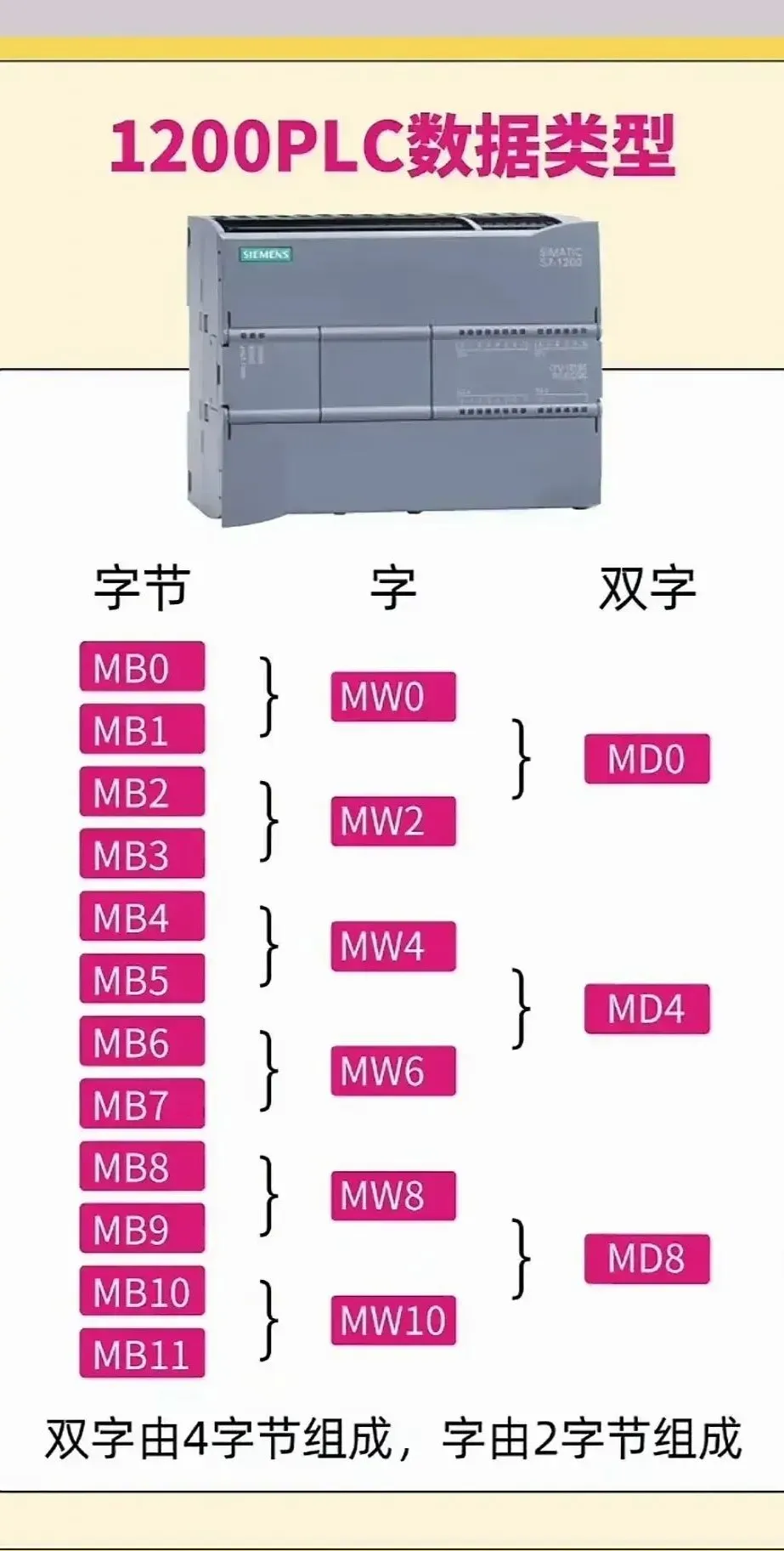

27.1200PLC数据类型（字节→字→双字）

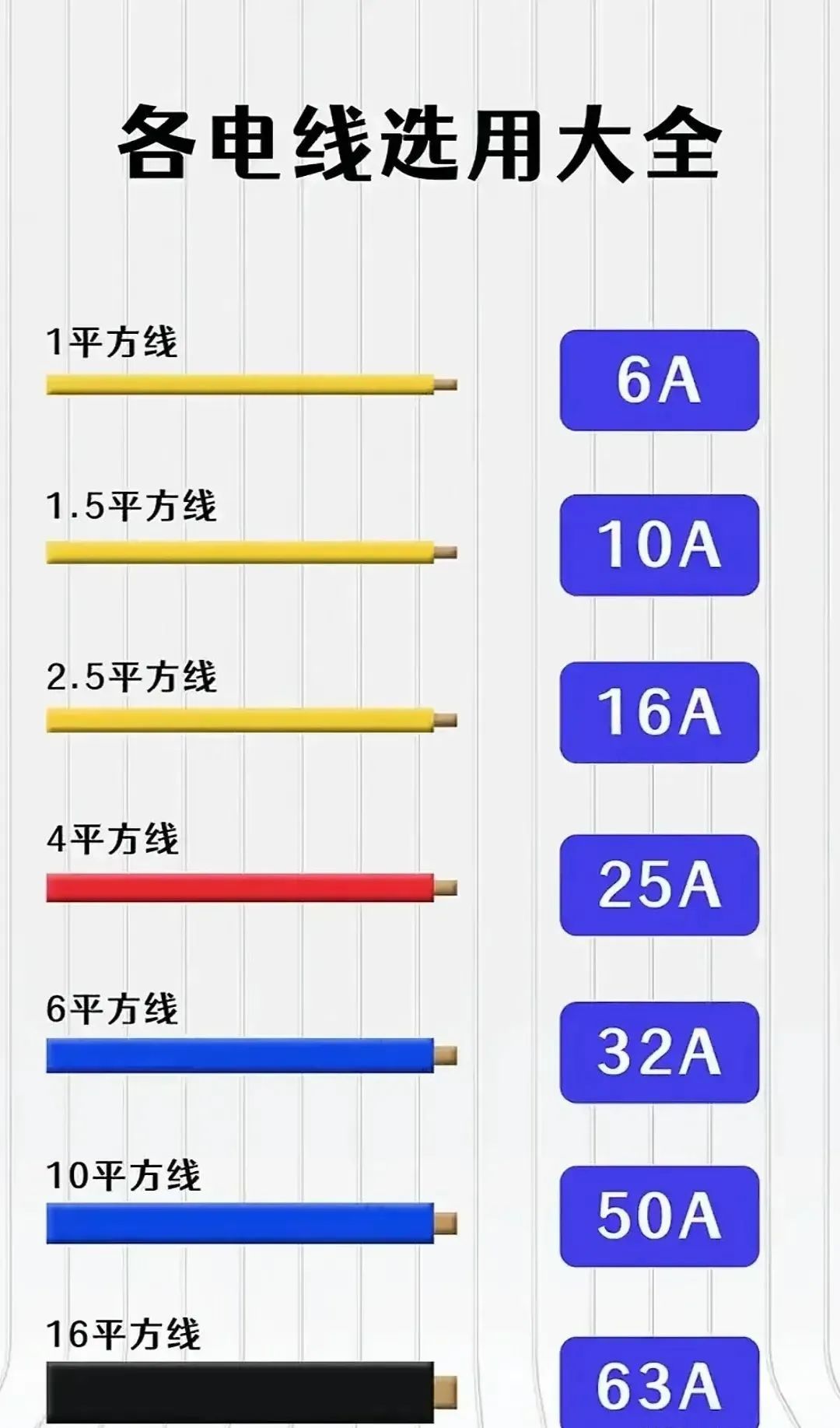

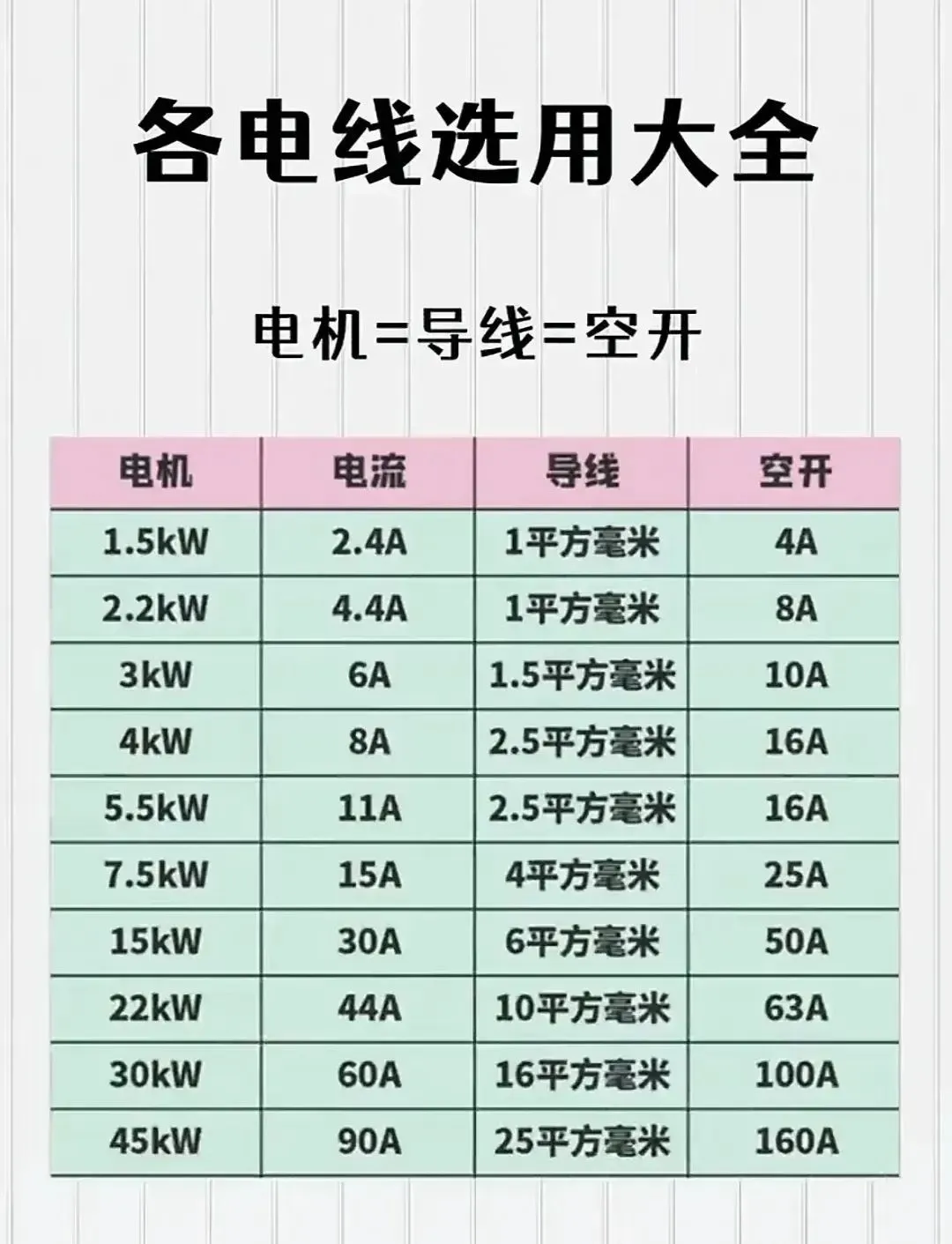

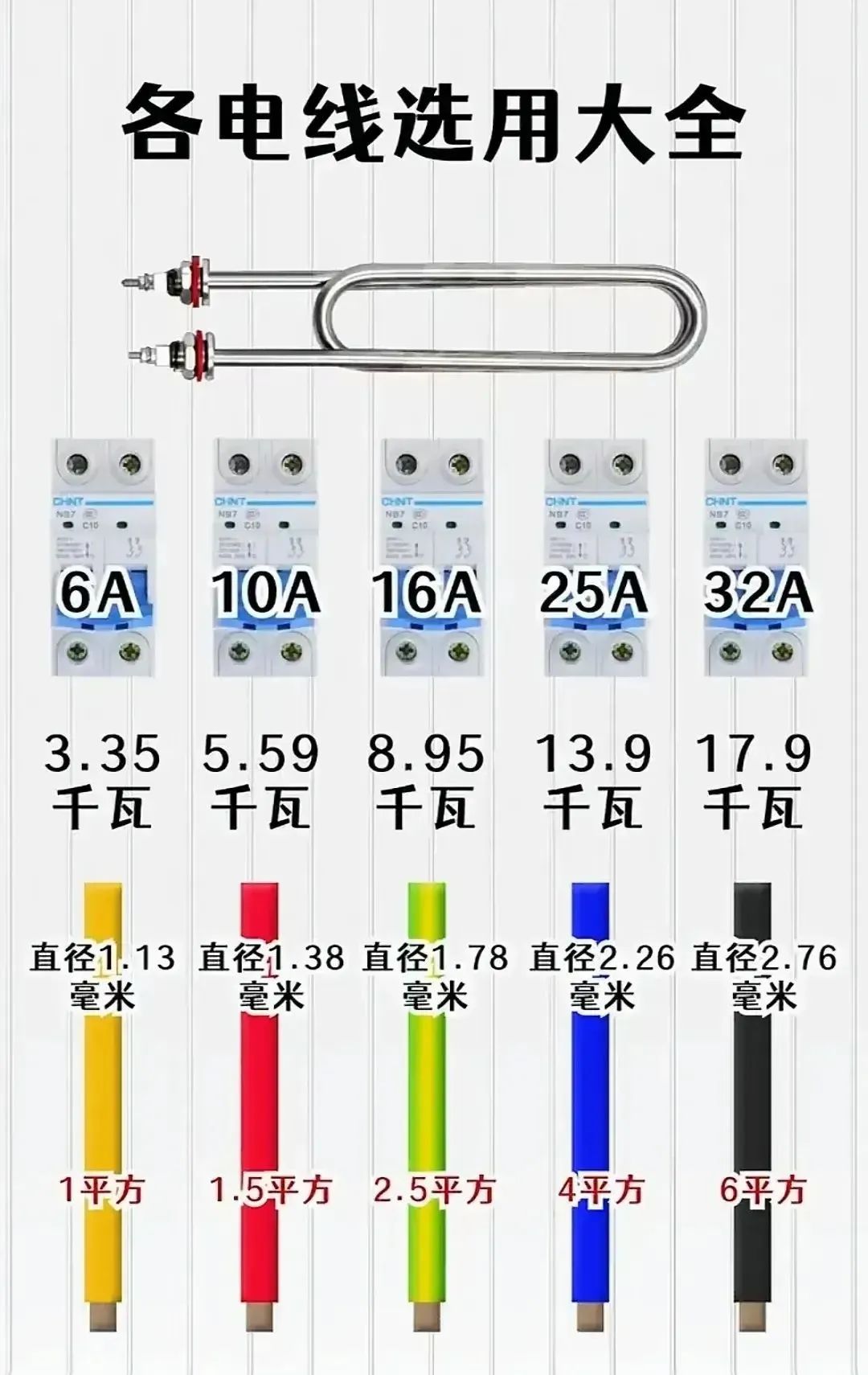

28.电线选型大全（电机→导线→空开）

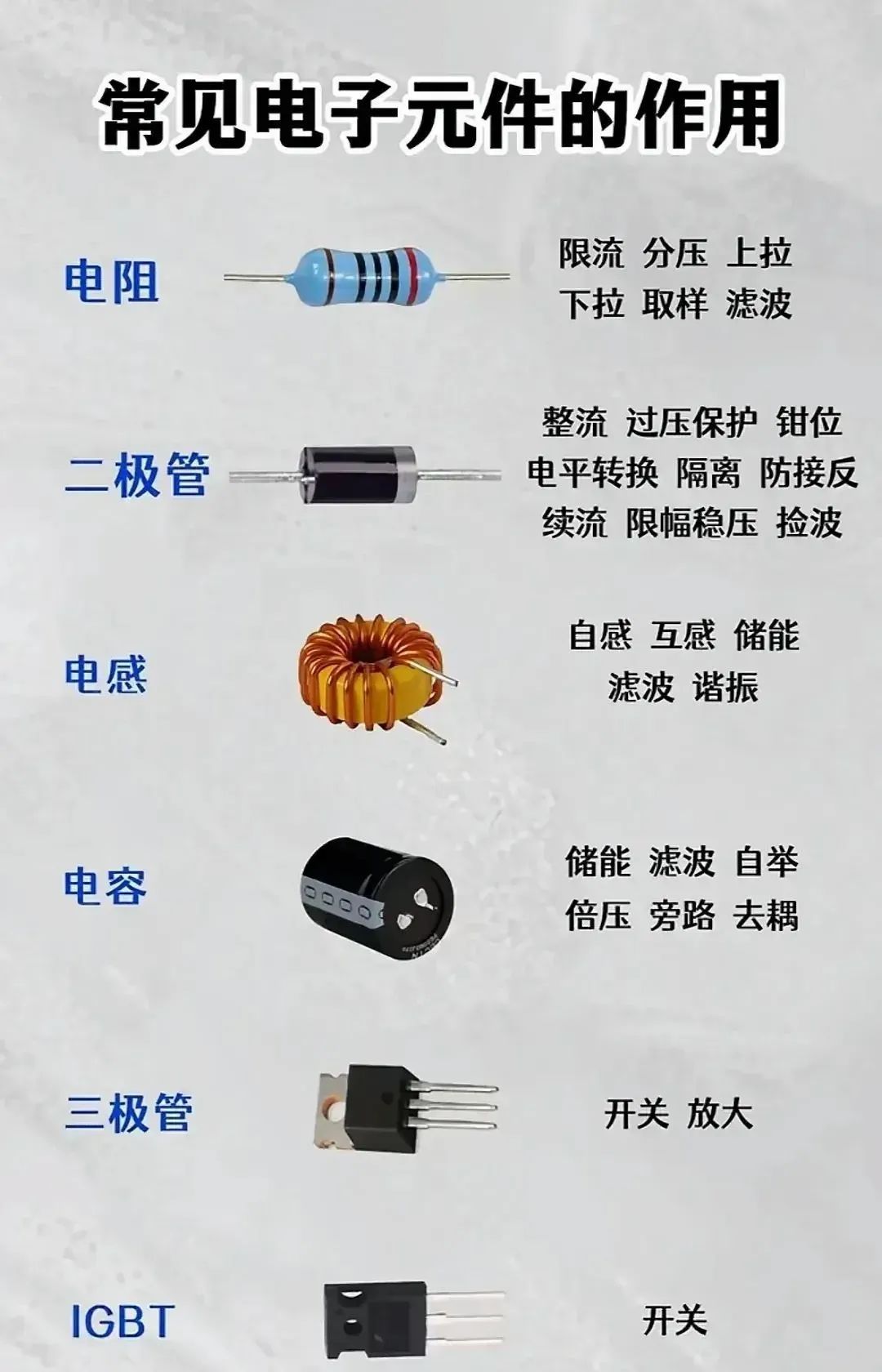

29.常见电子元件的作用

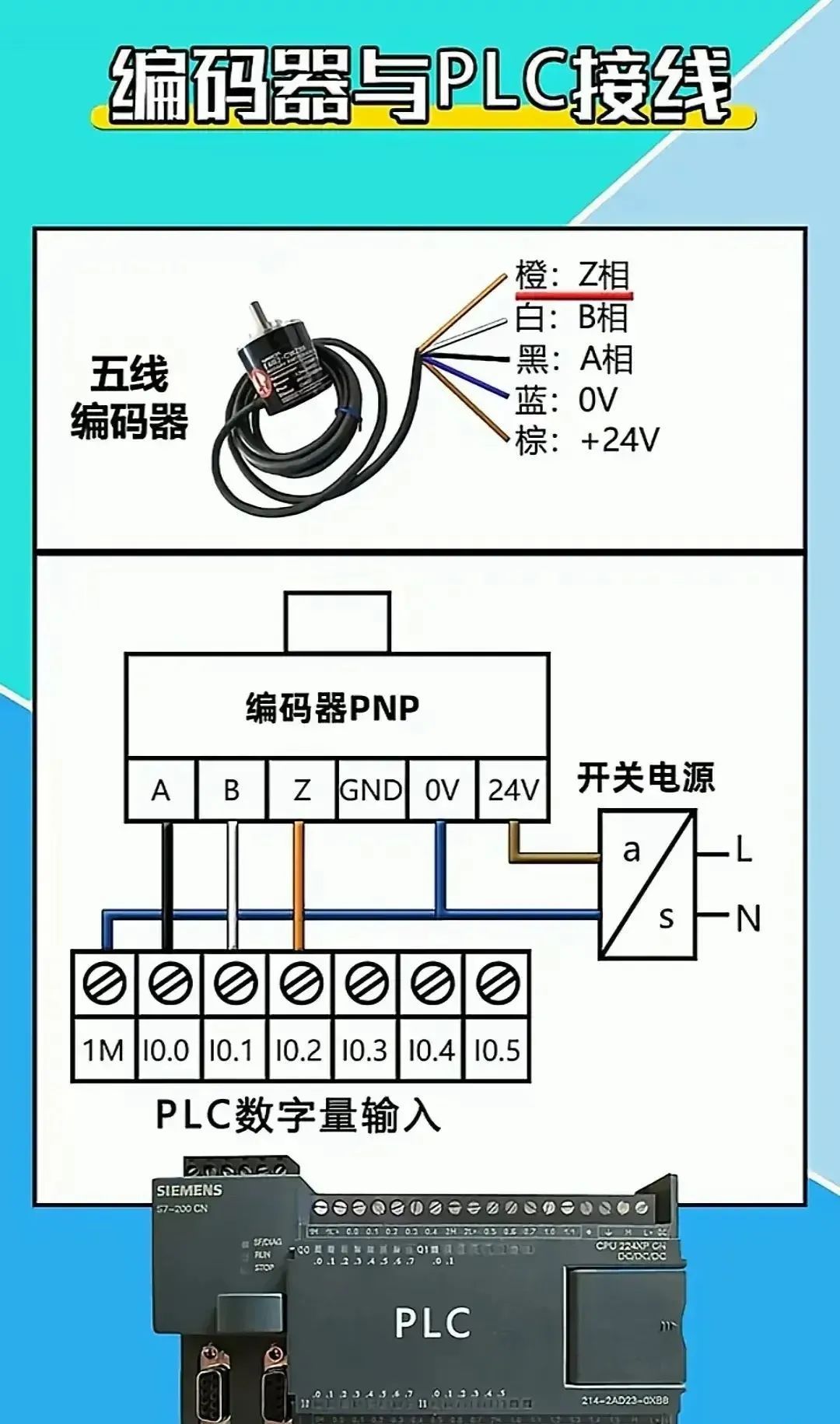

30.编码器与PLC接线原理及实物接线图

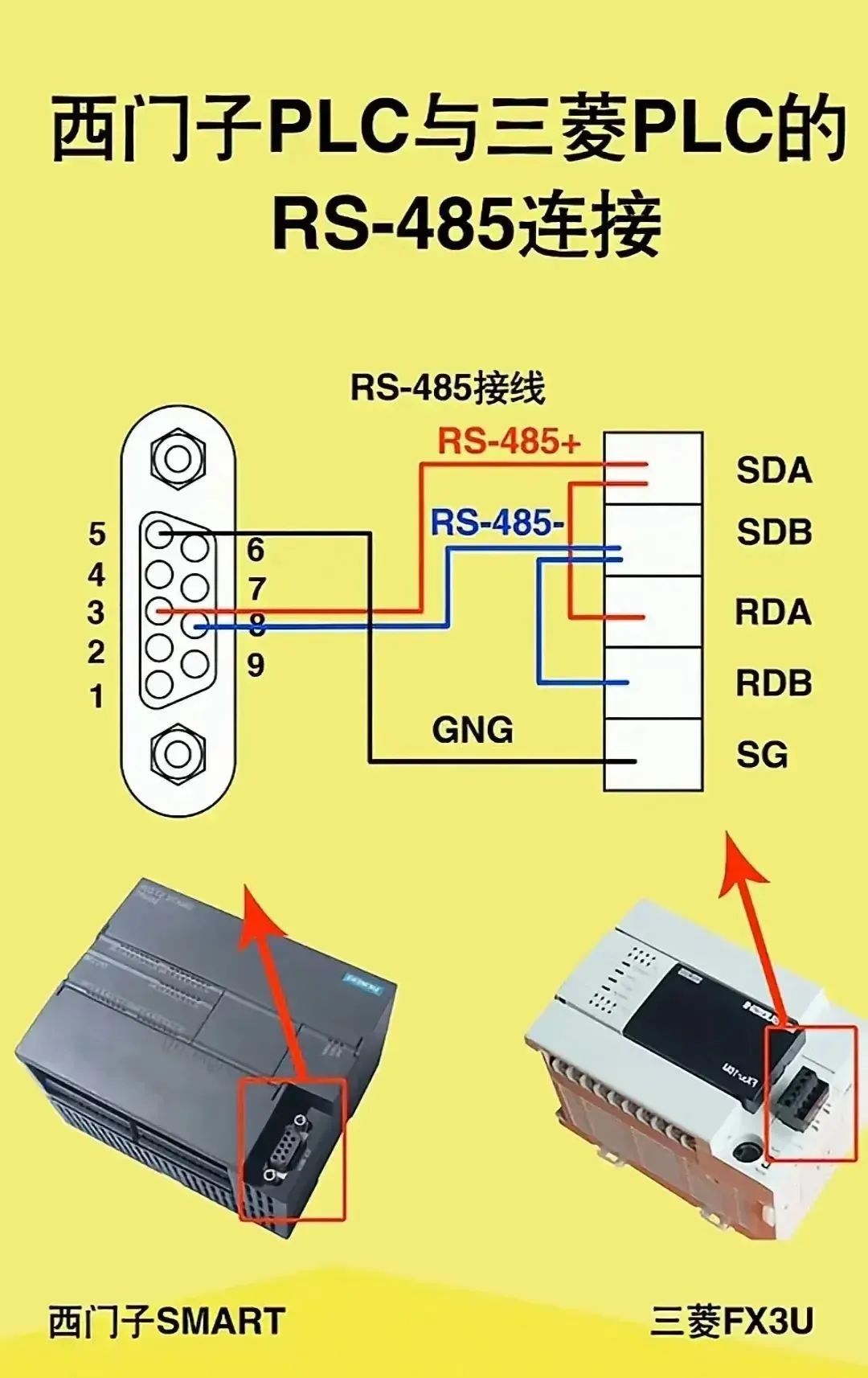

31.西门子PLC与三菱PLC的RS485连接

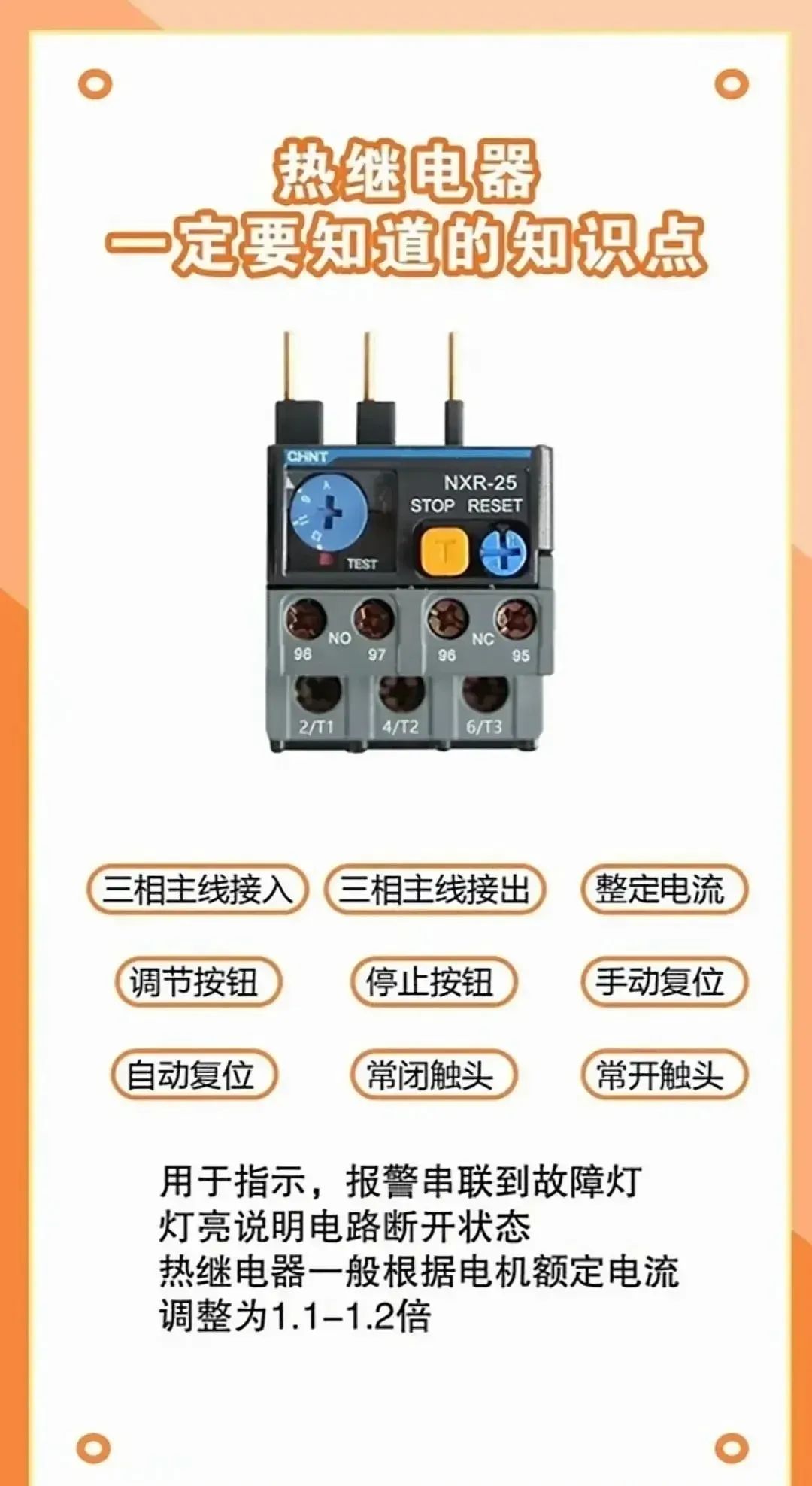

32.热继电器一定要知道的知识点

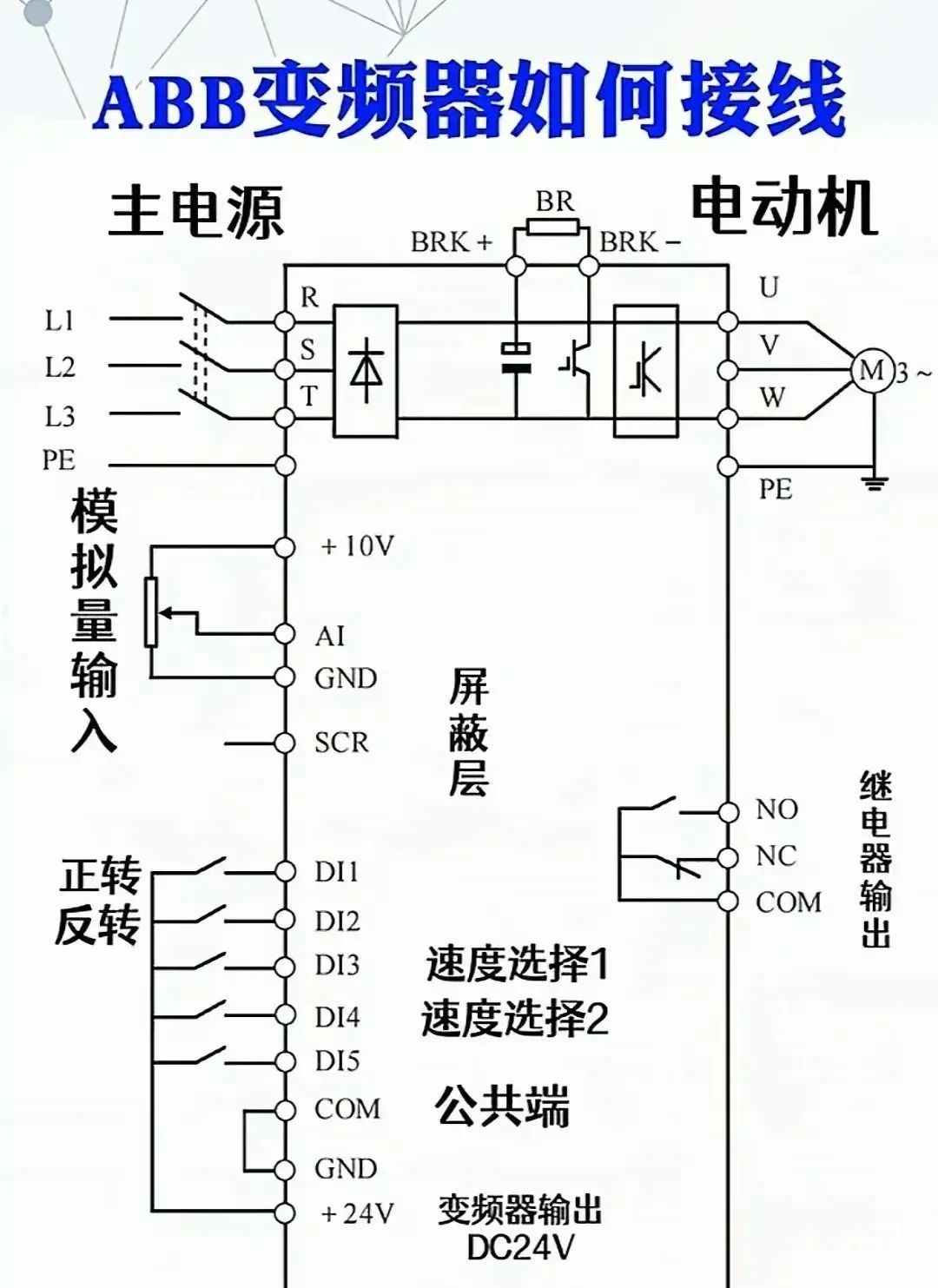

33.ABB变频器的接线图

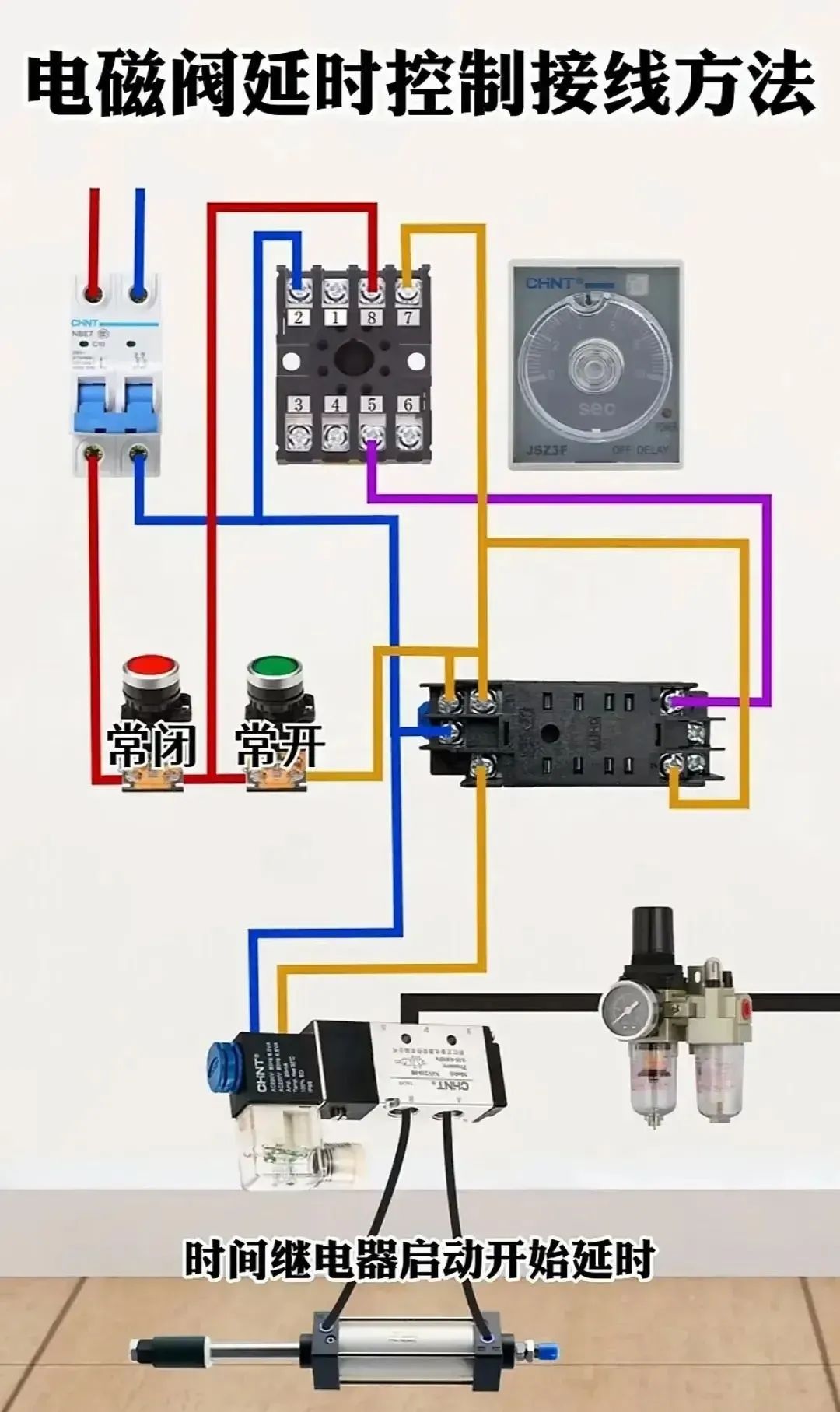

34.电磁阀延时控制接线方法

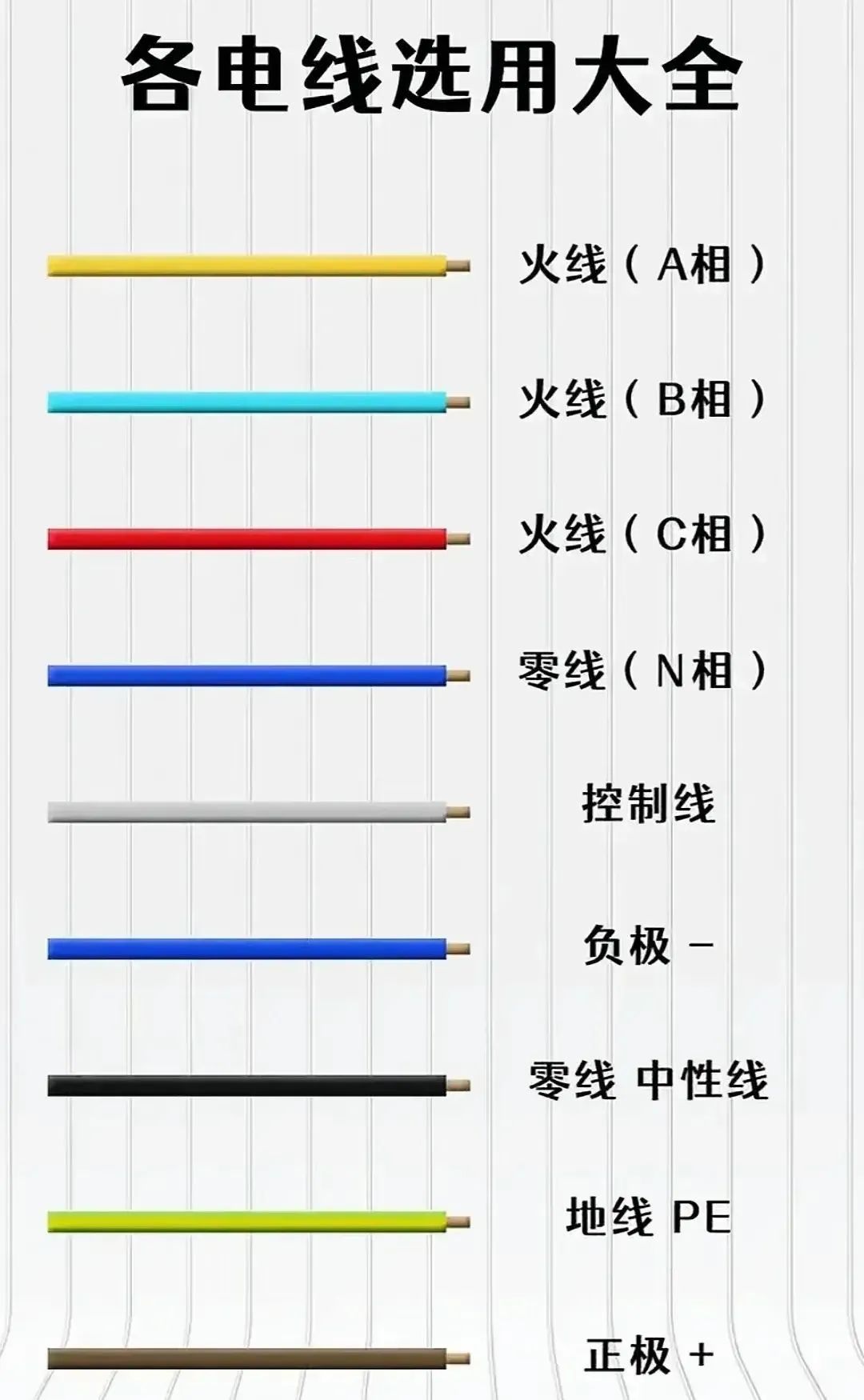

35.电线选型（颜色含义解释说明）

36.电线选型（导线截面与电流计算）

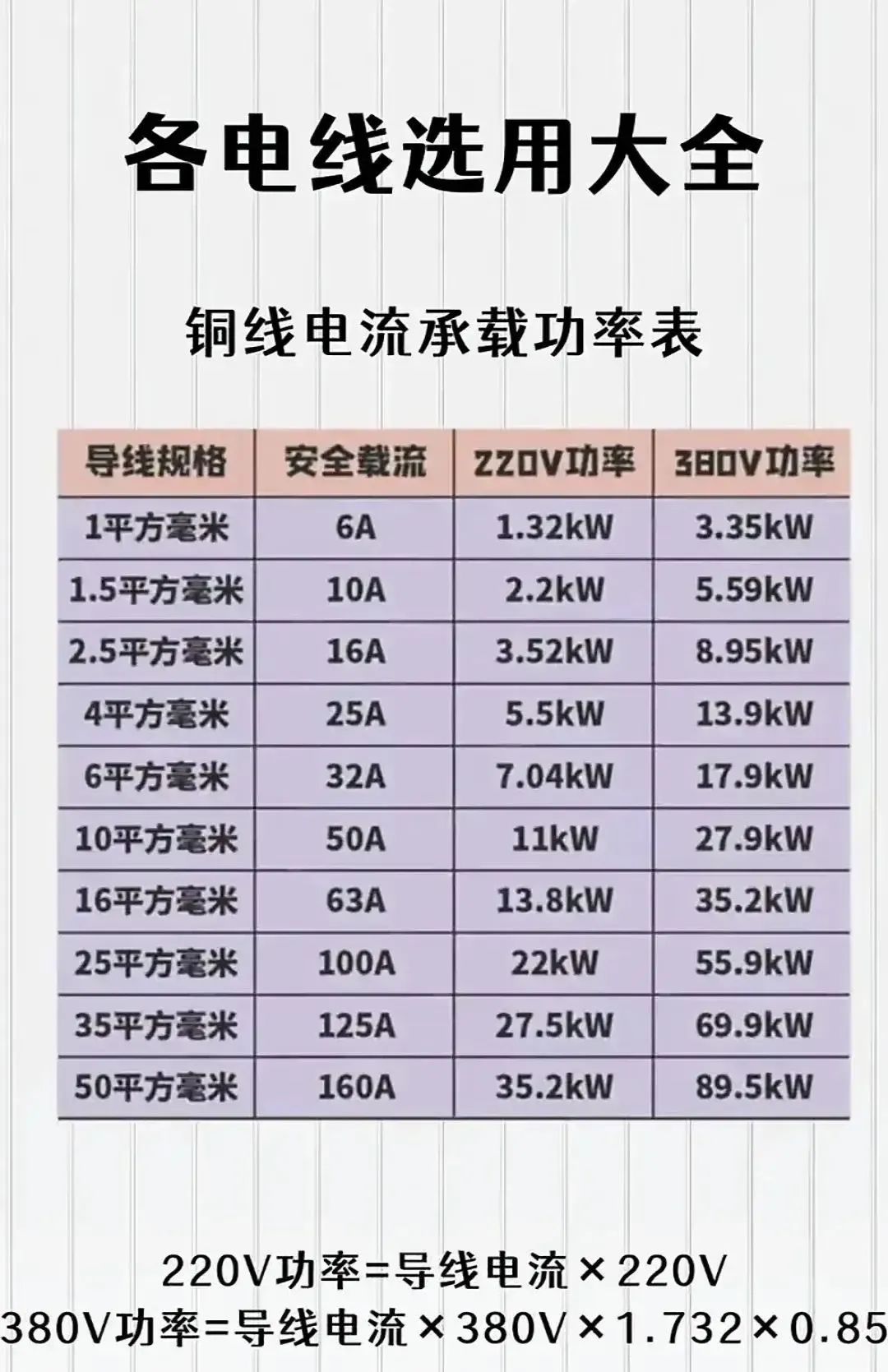

37.电线选型（铜线电流承载功率表）

38.电线选型（电流→功率→导线截面）

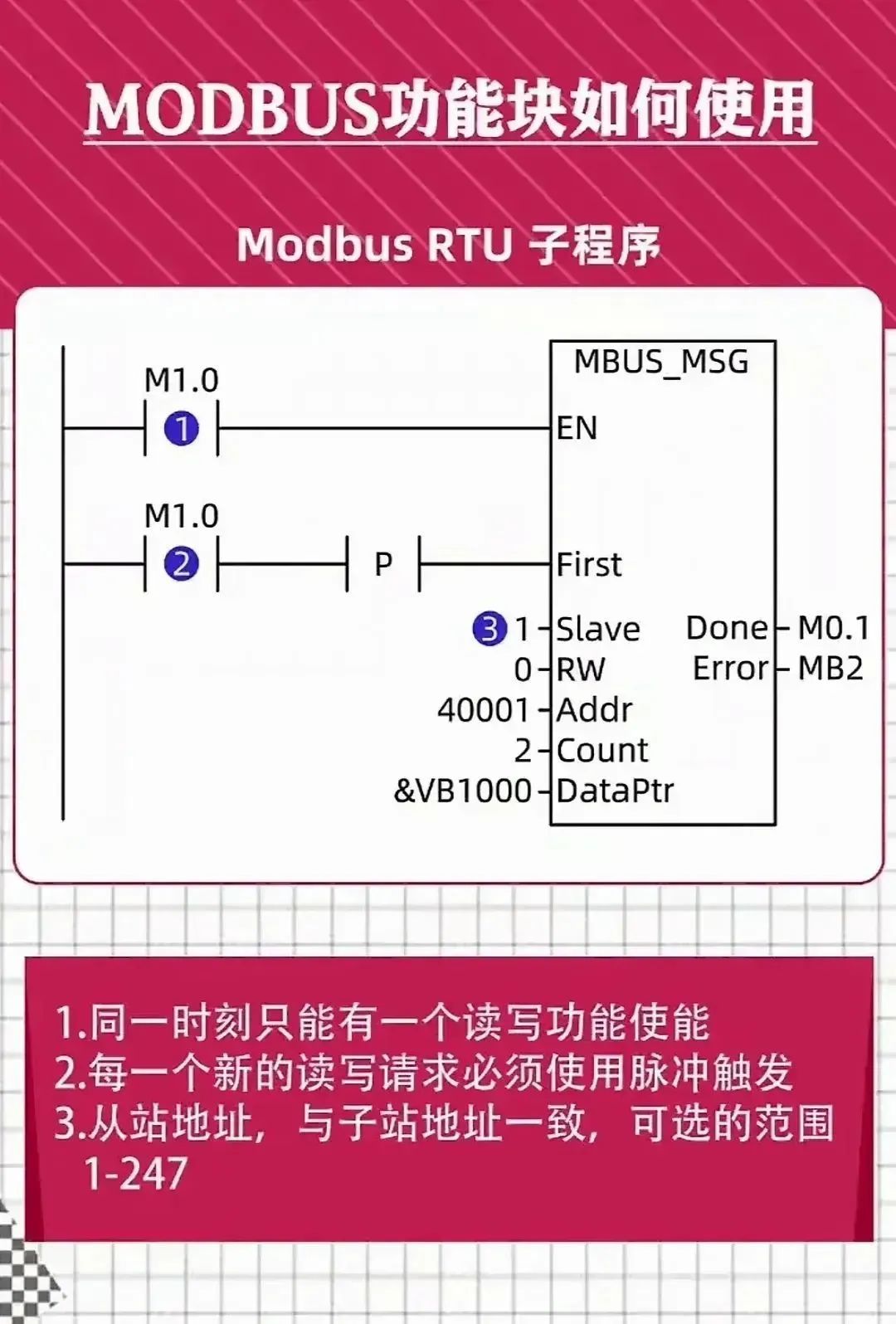

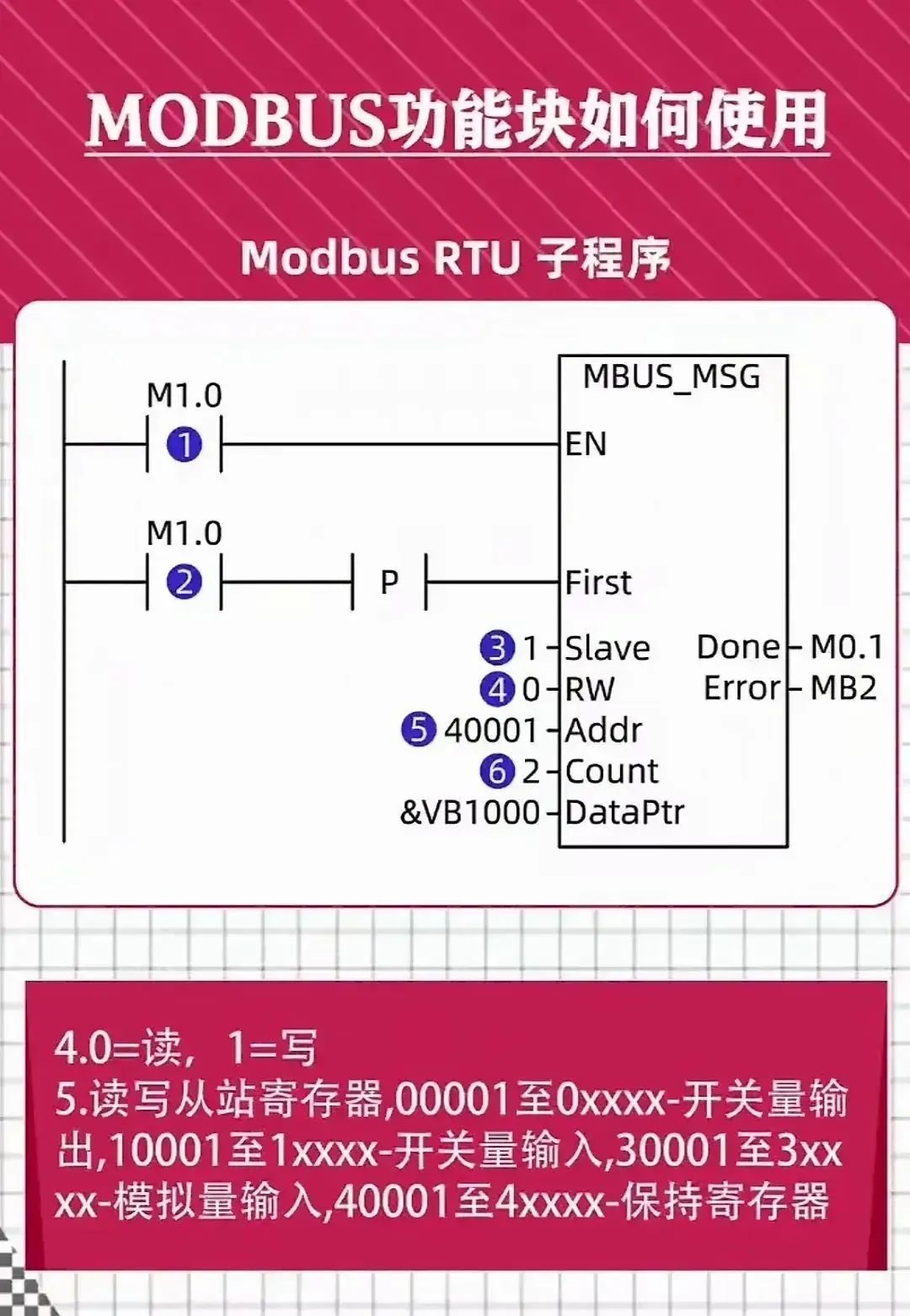

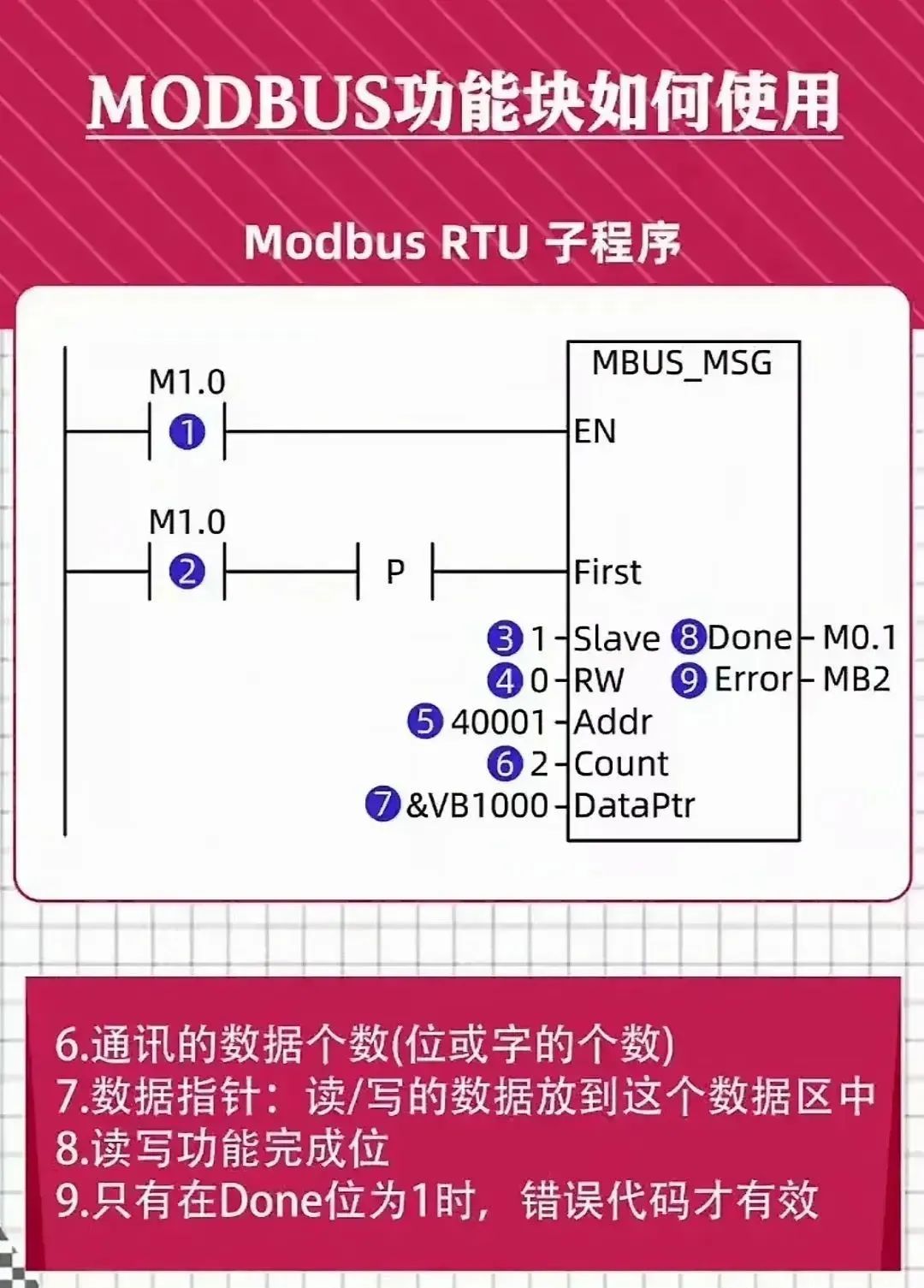

39.Modbus功能块的使用（Modbus RTU子程序）

①.同一时刻只能有一个读写功能使能

②.读写寄存器

③.通讯的数据个数

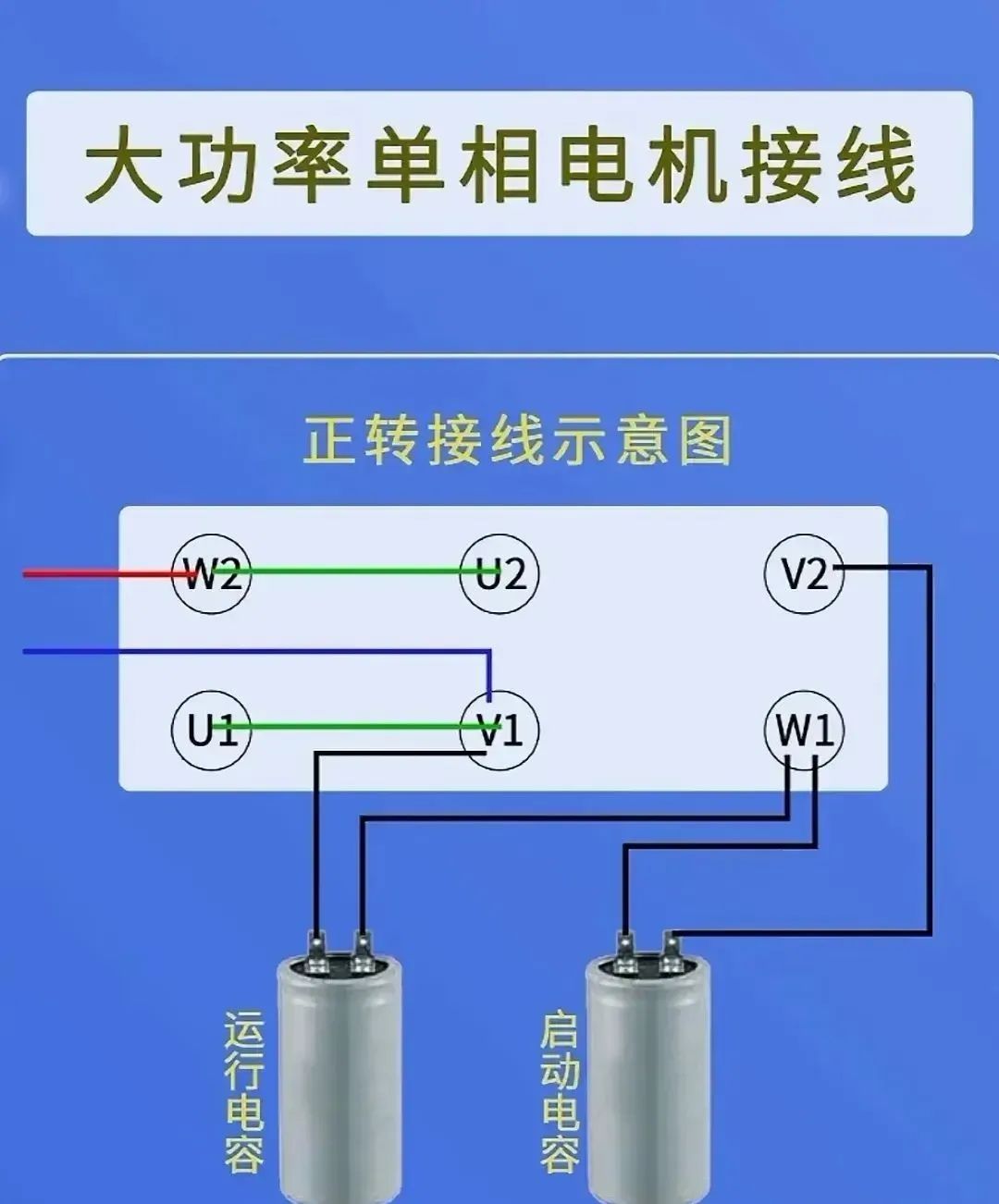

40.大功率单相电机接线示意图

①.正转接线示意图

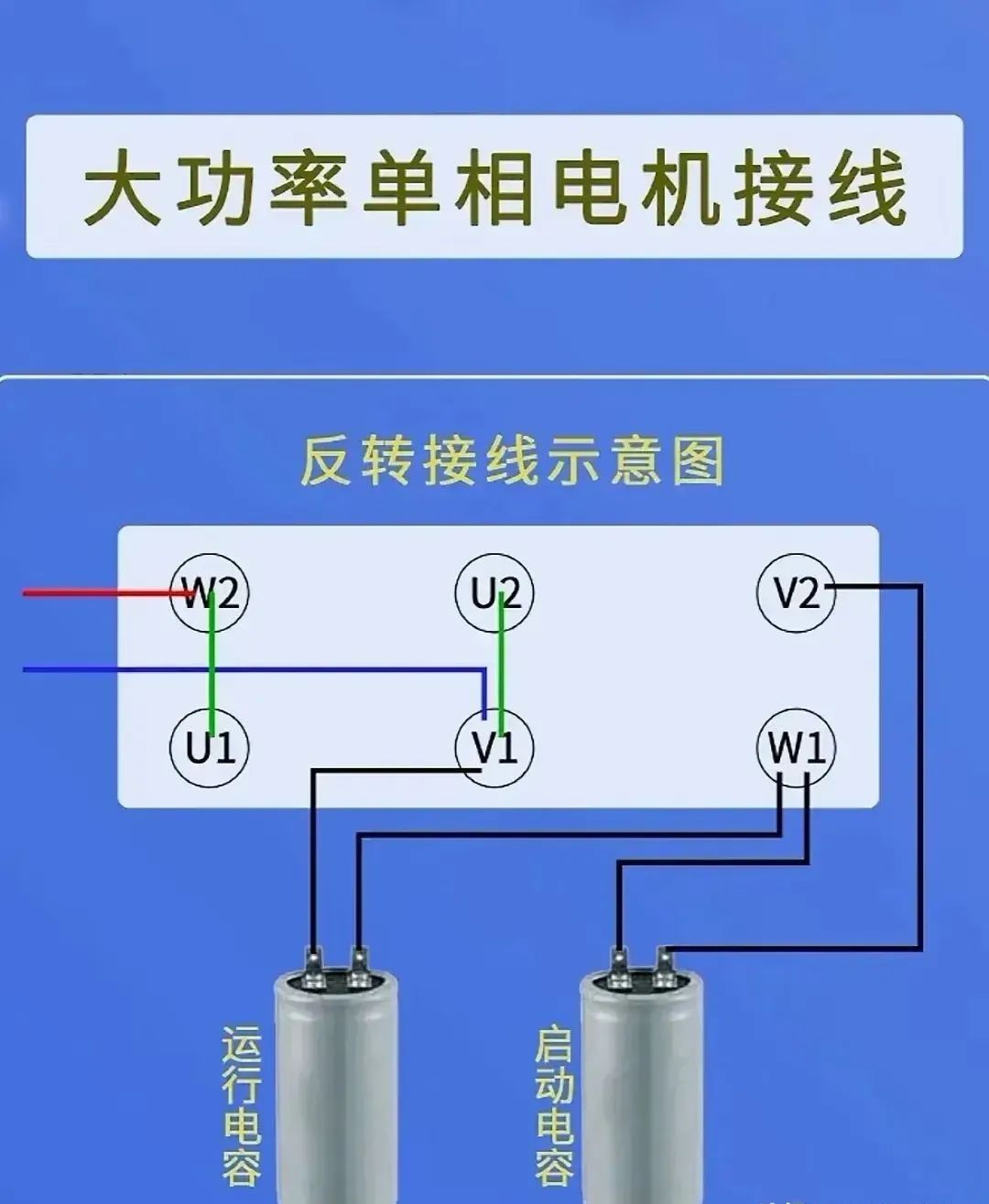

②.反转接线示意图

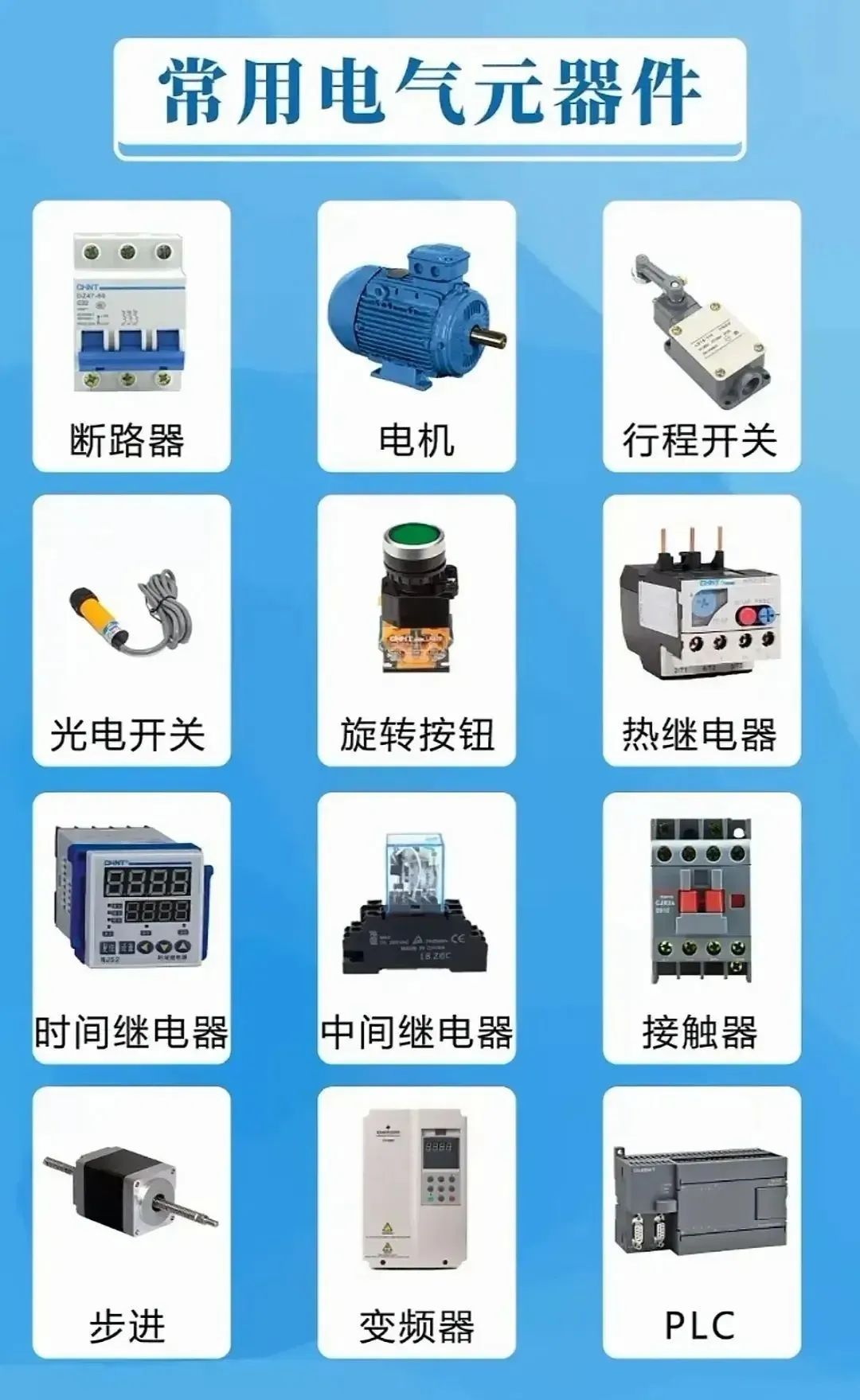

41.常用电气元器件

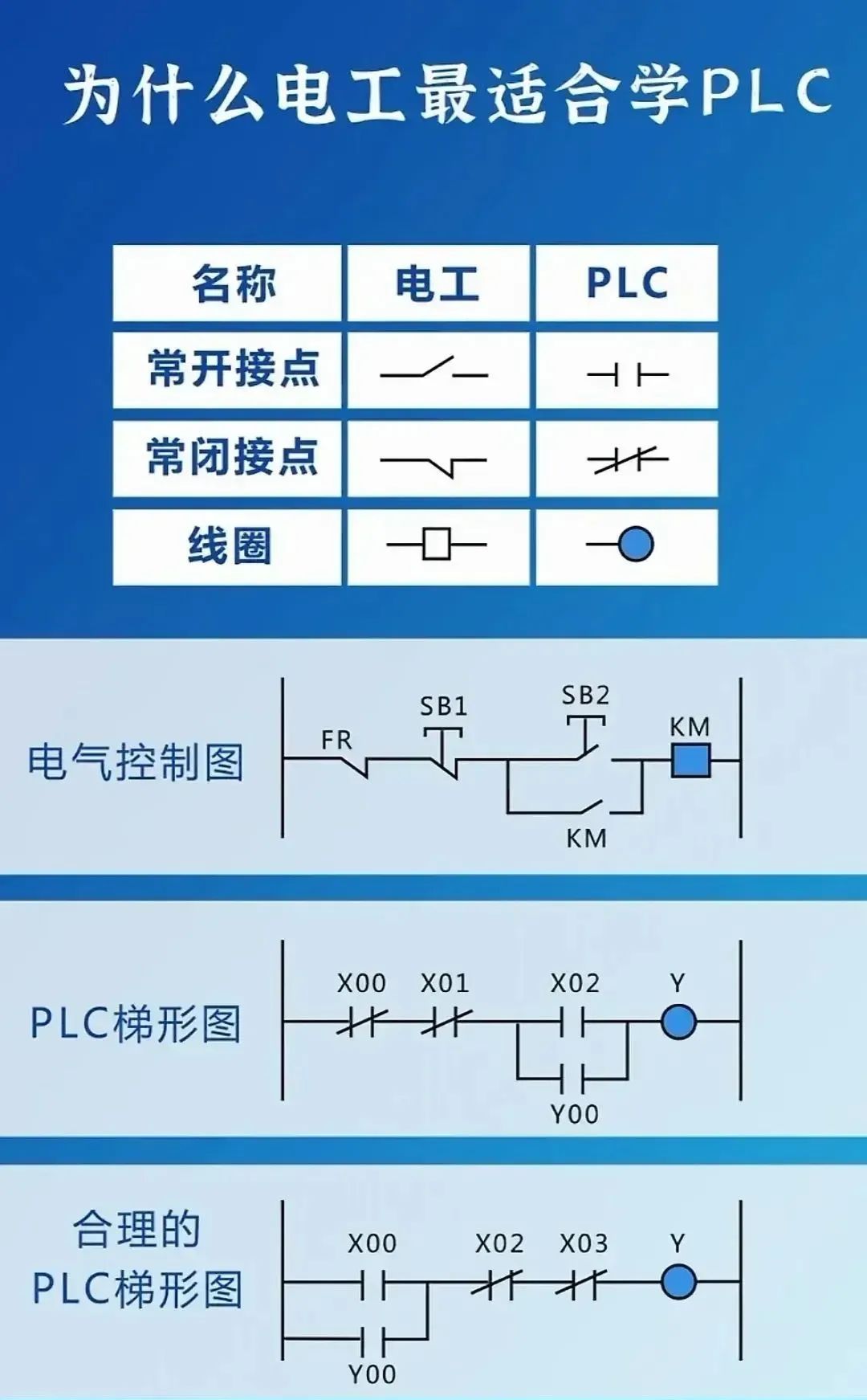

42.电气控制图与PLC梯形图对比

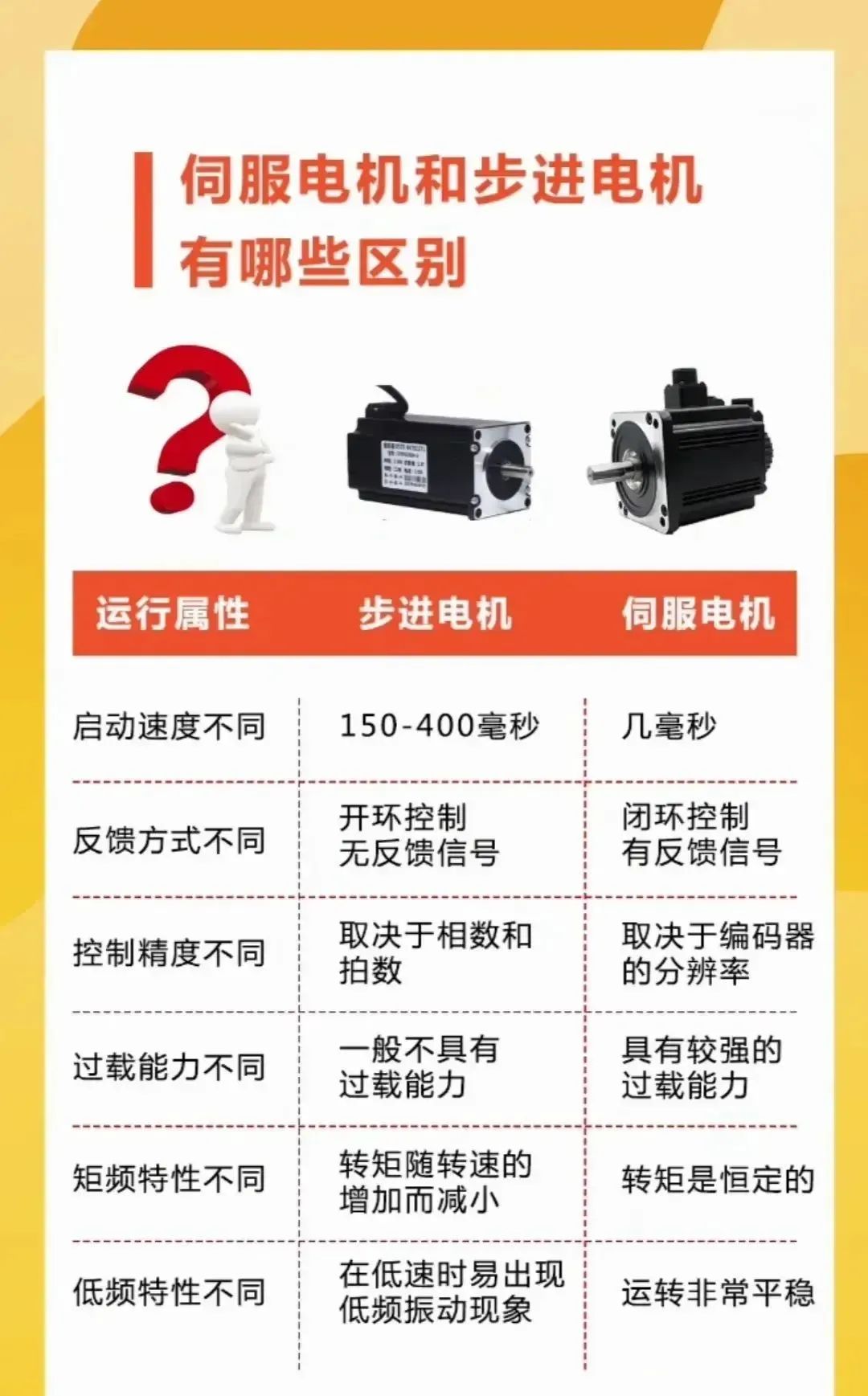

43.伺服电机和步进电机的区别解释

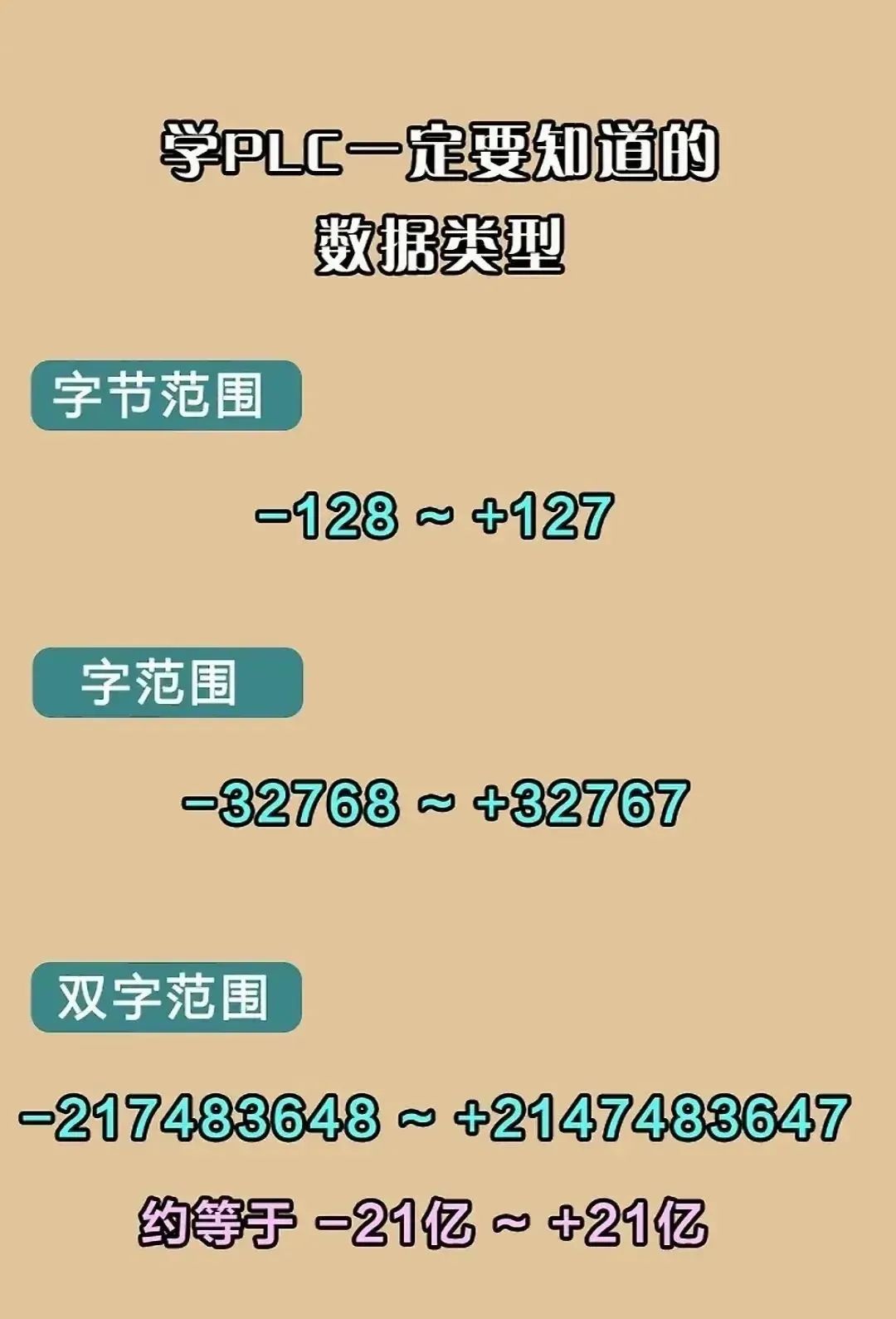

44.学PLC一定要知道的数据类型（字节范围、字范围、双字范围）

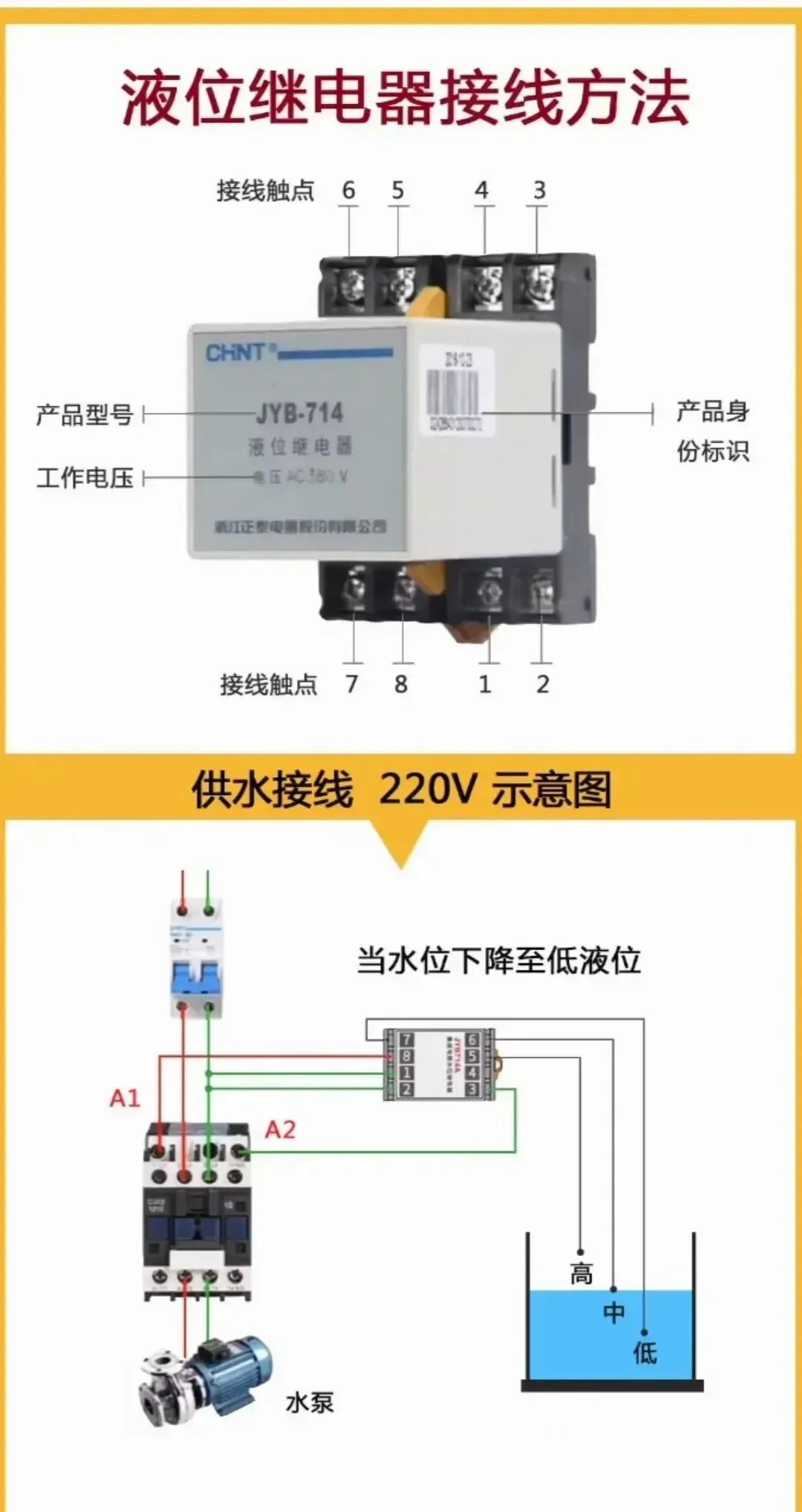

45.液位继电器接线方法

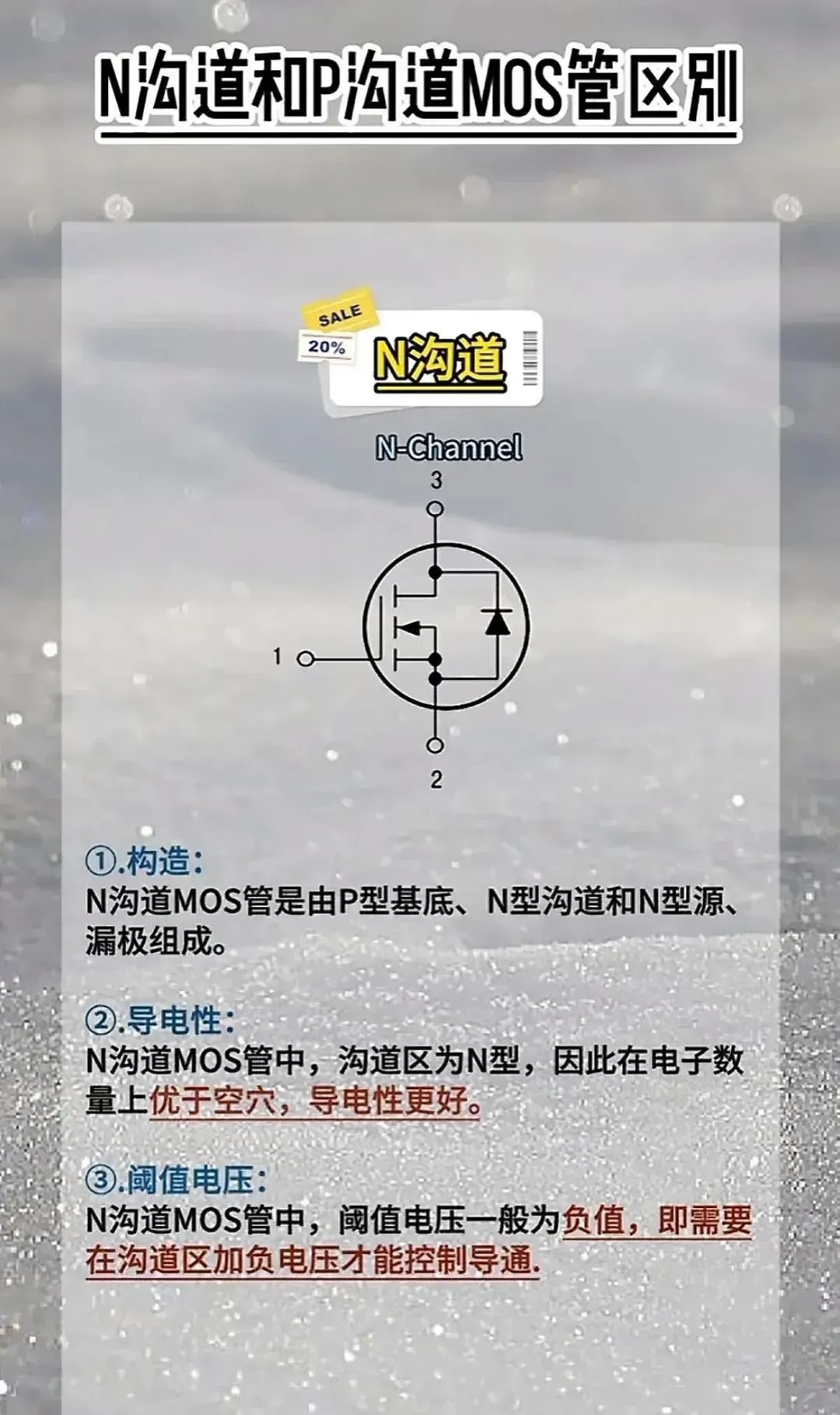

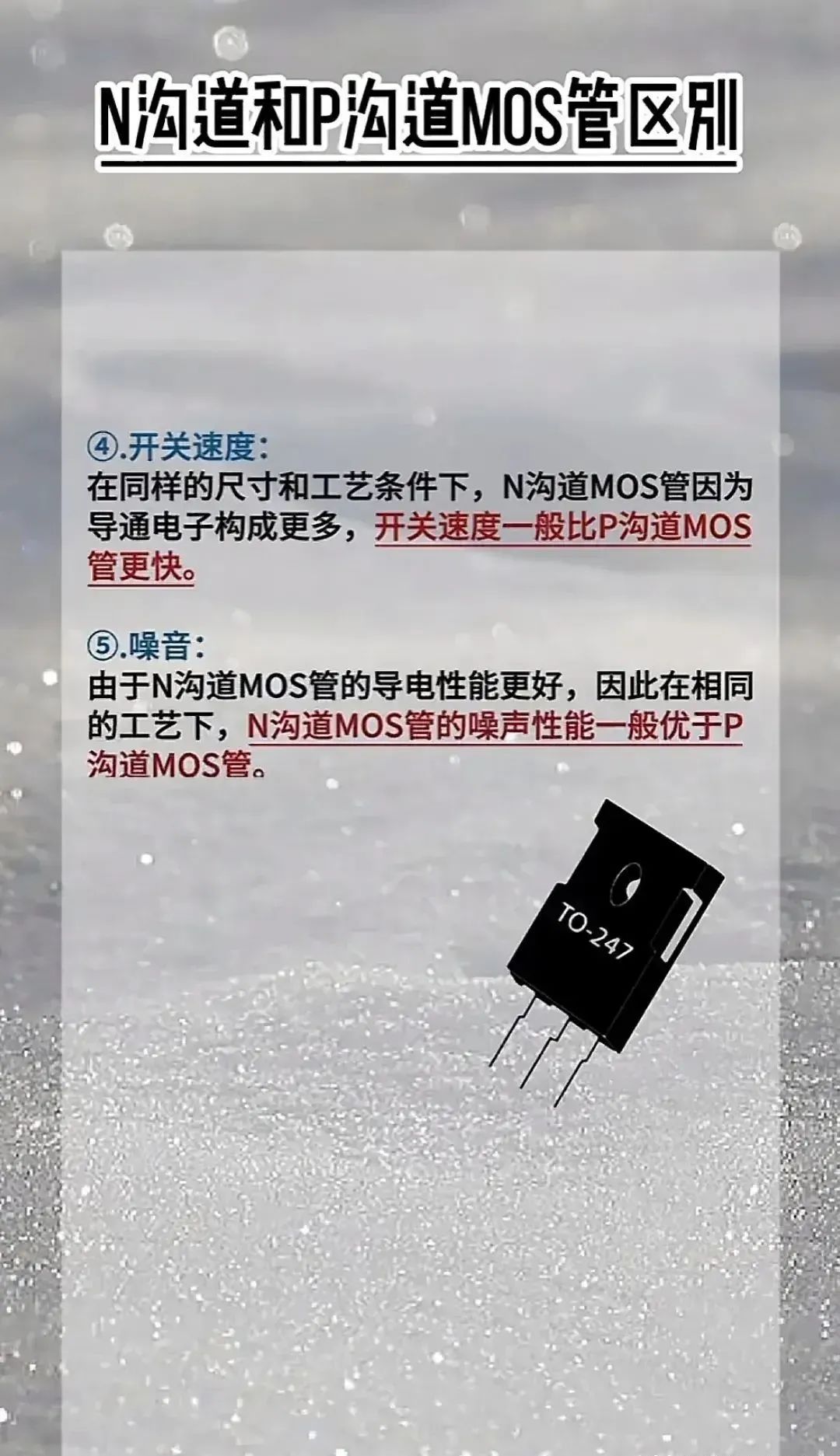

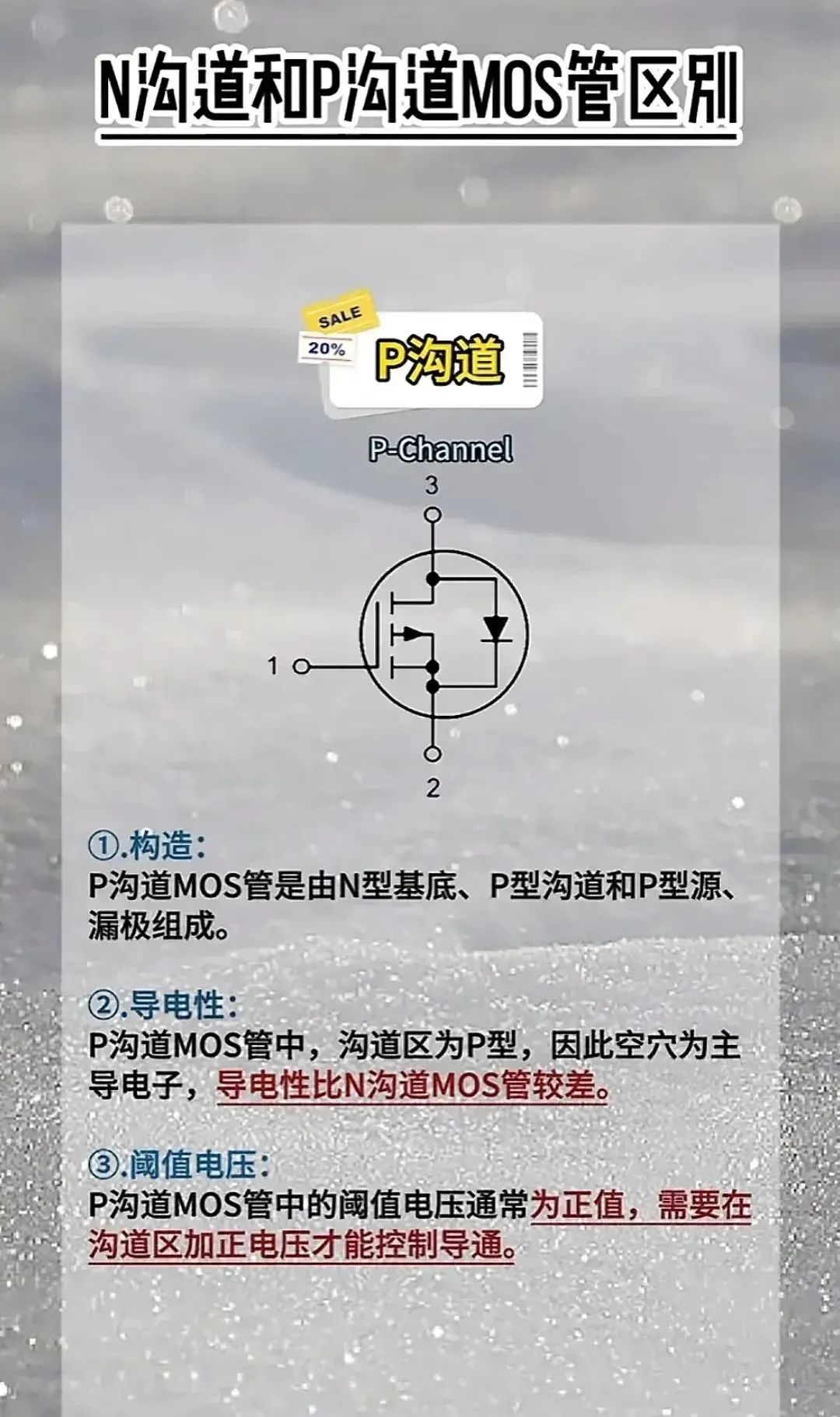

46.N沟道和P沟道MOS管区别

①.N沟道

②.P沟道

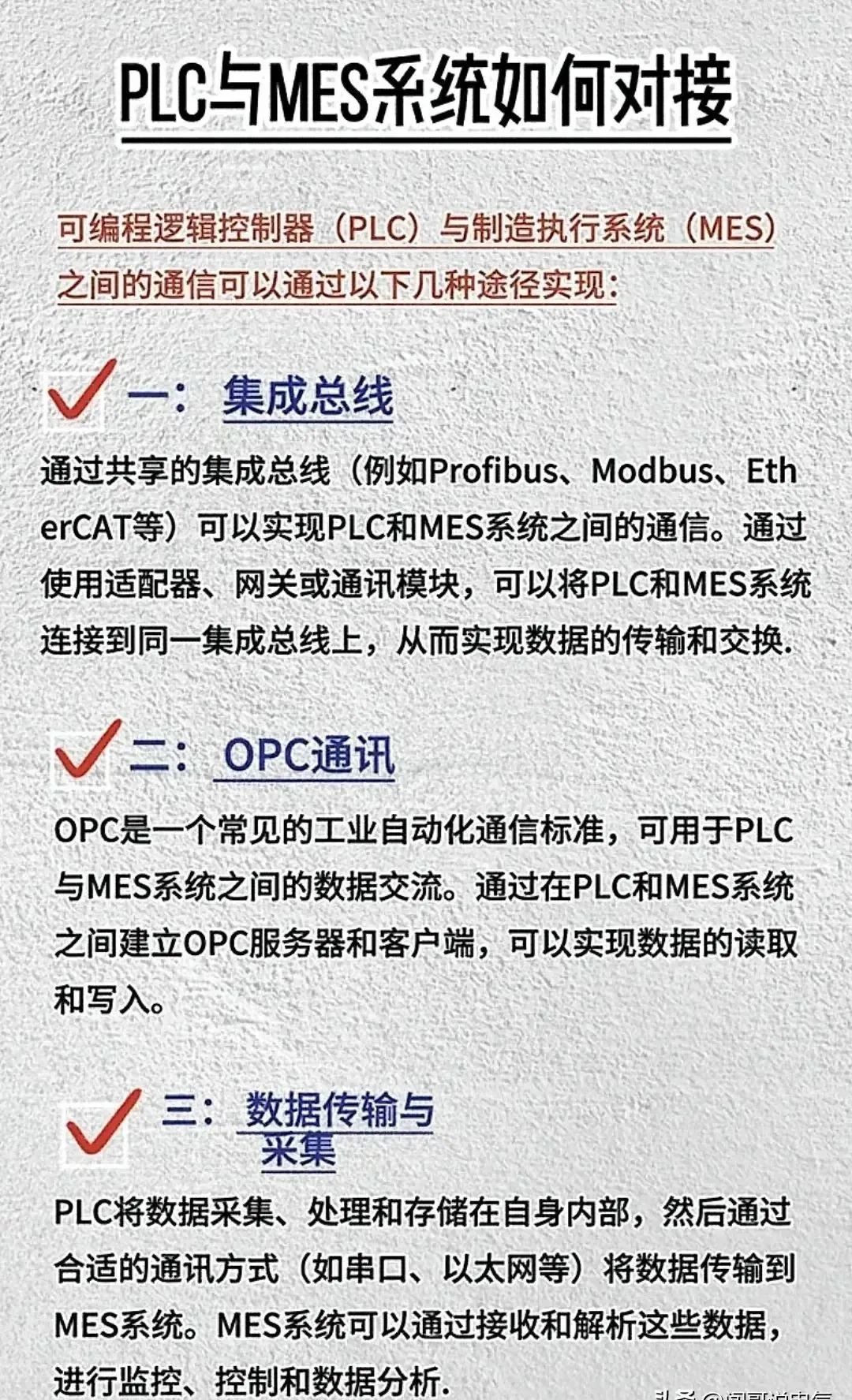

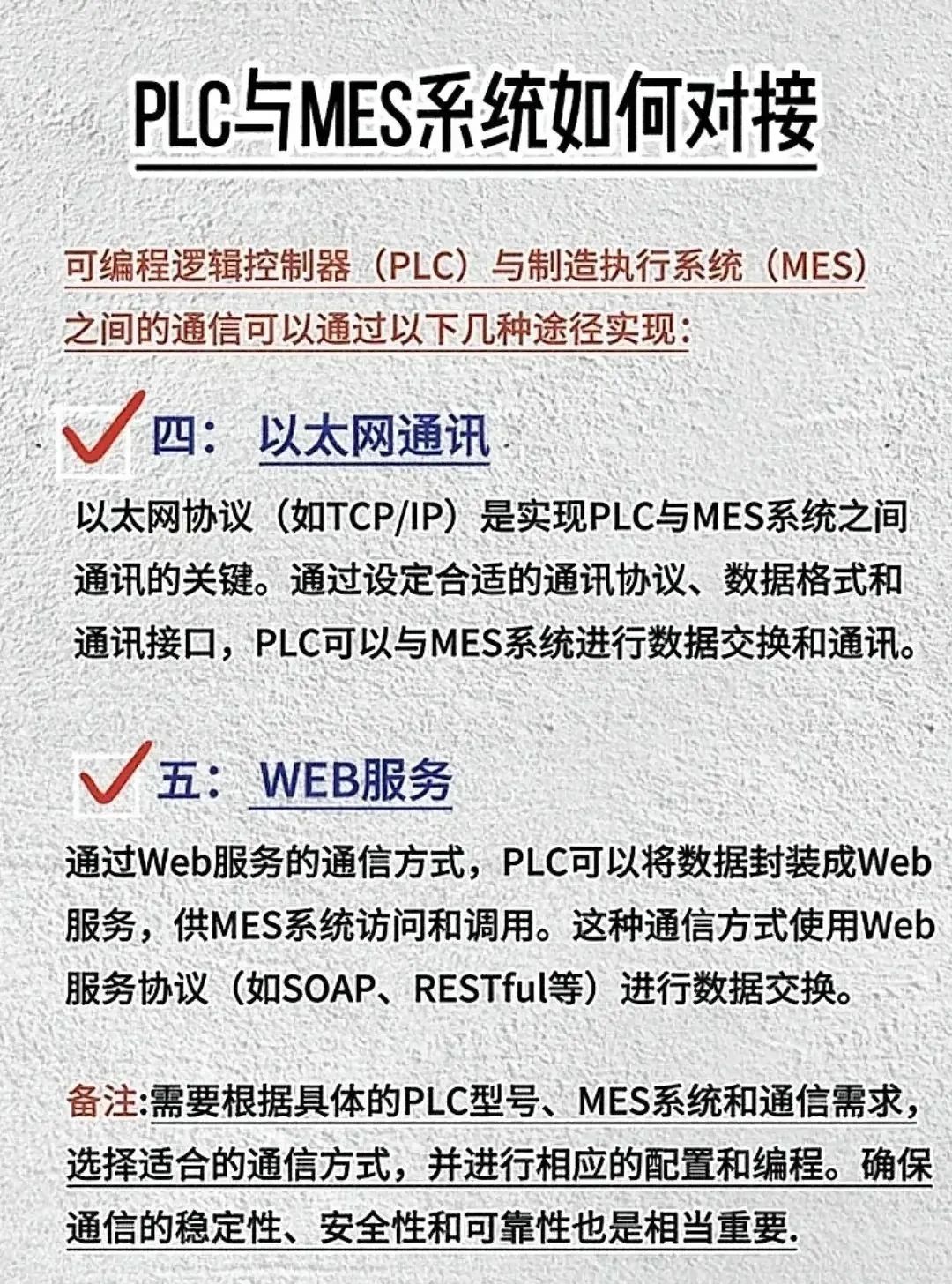

47.PLC与MES系统如何对接

①.集成总线、OPC通讯、数据传输与采集

②.以太网通讯、WEB服务

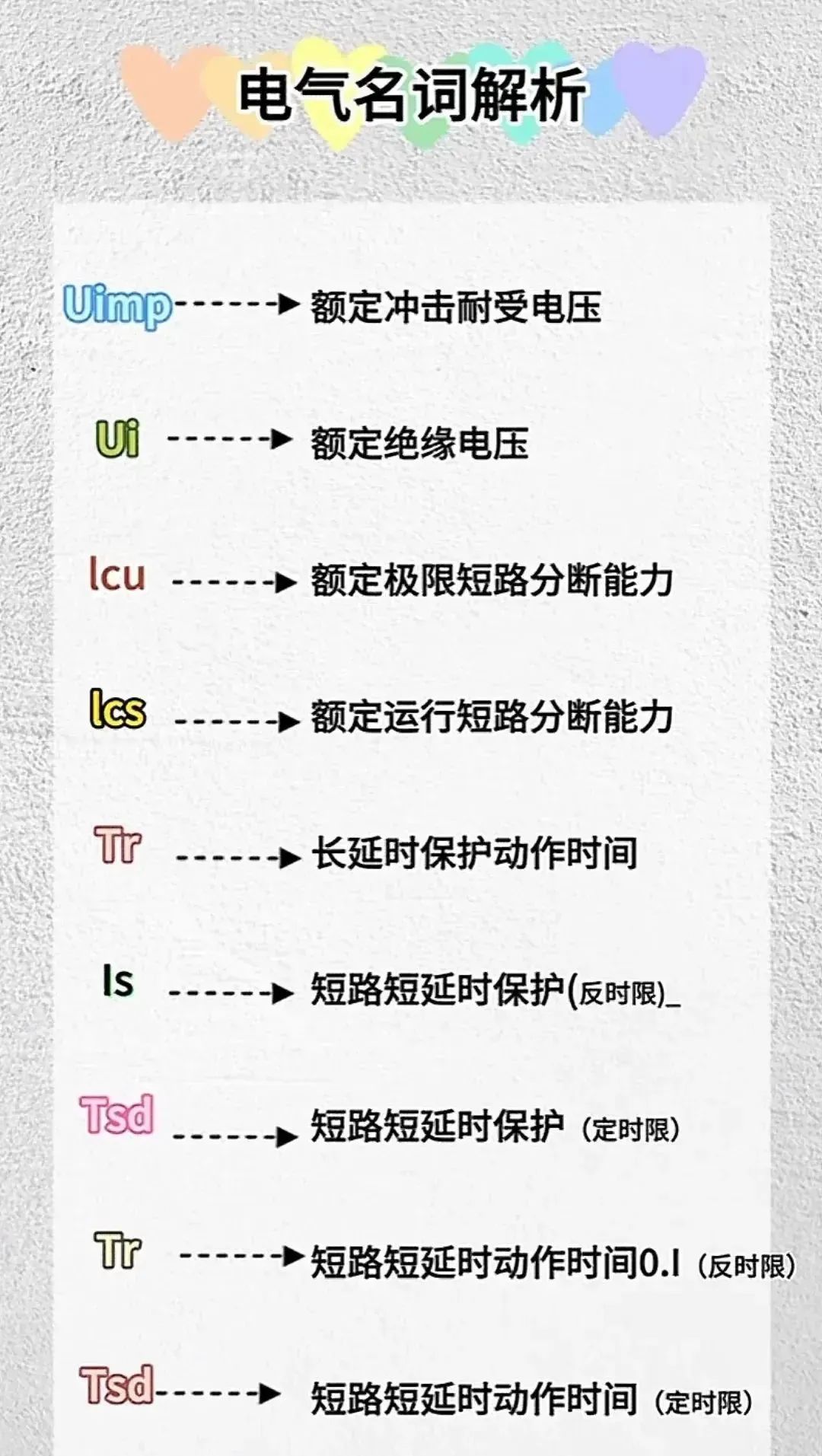

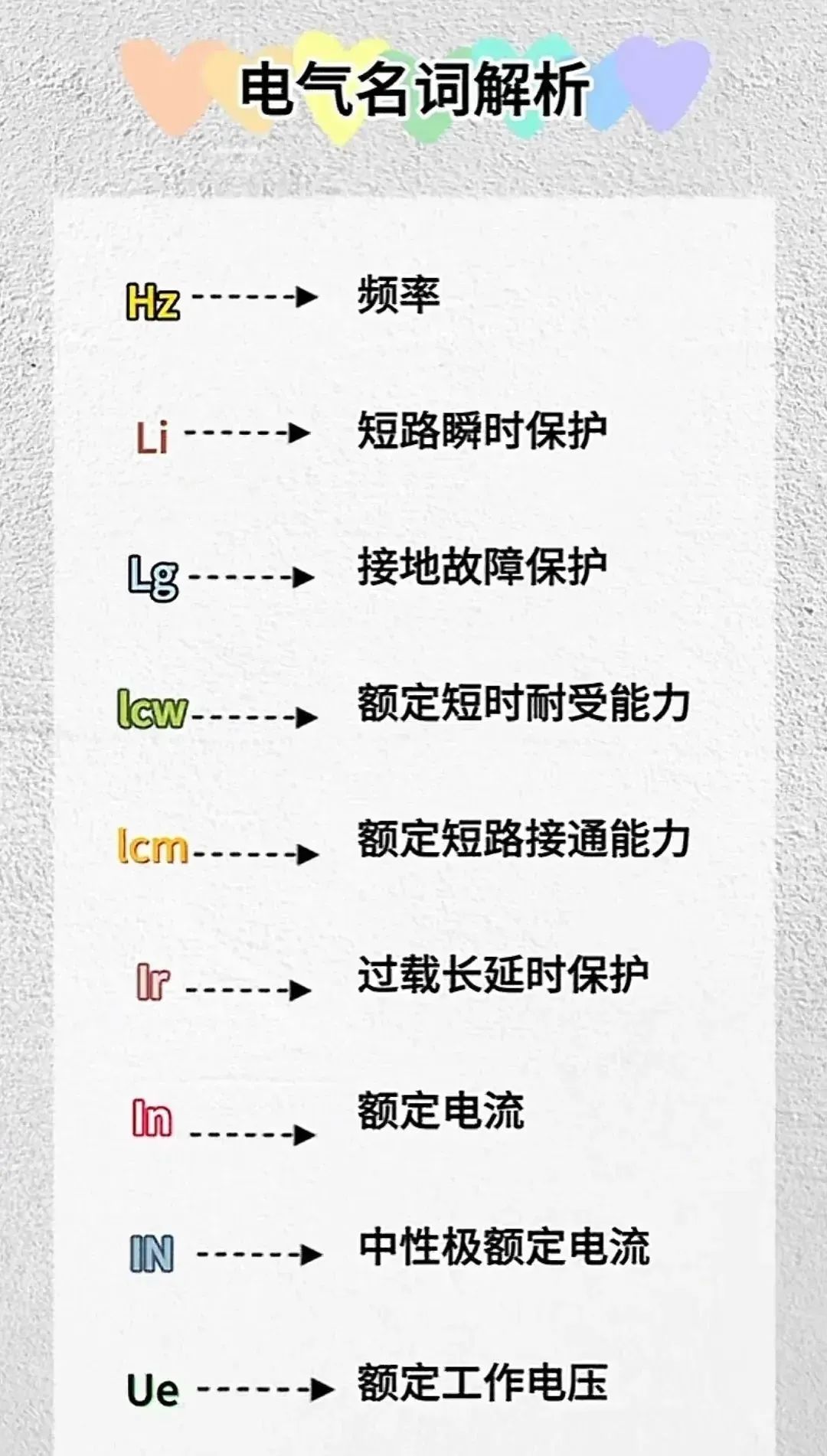

48.电气名词解析

①.频率→额定工作电压

②.额定冲击耐受电压→短路短延时动作时间

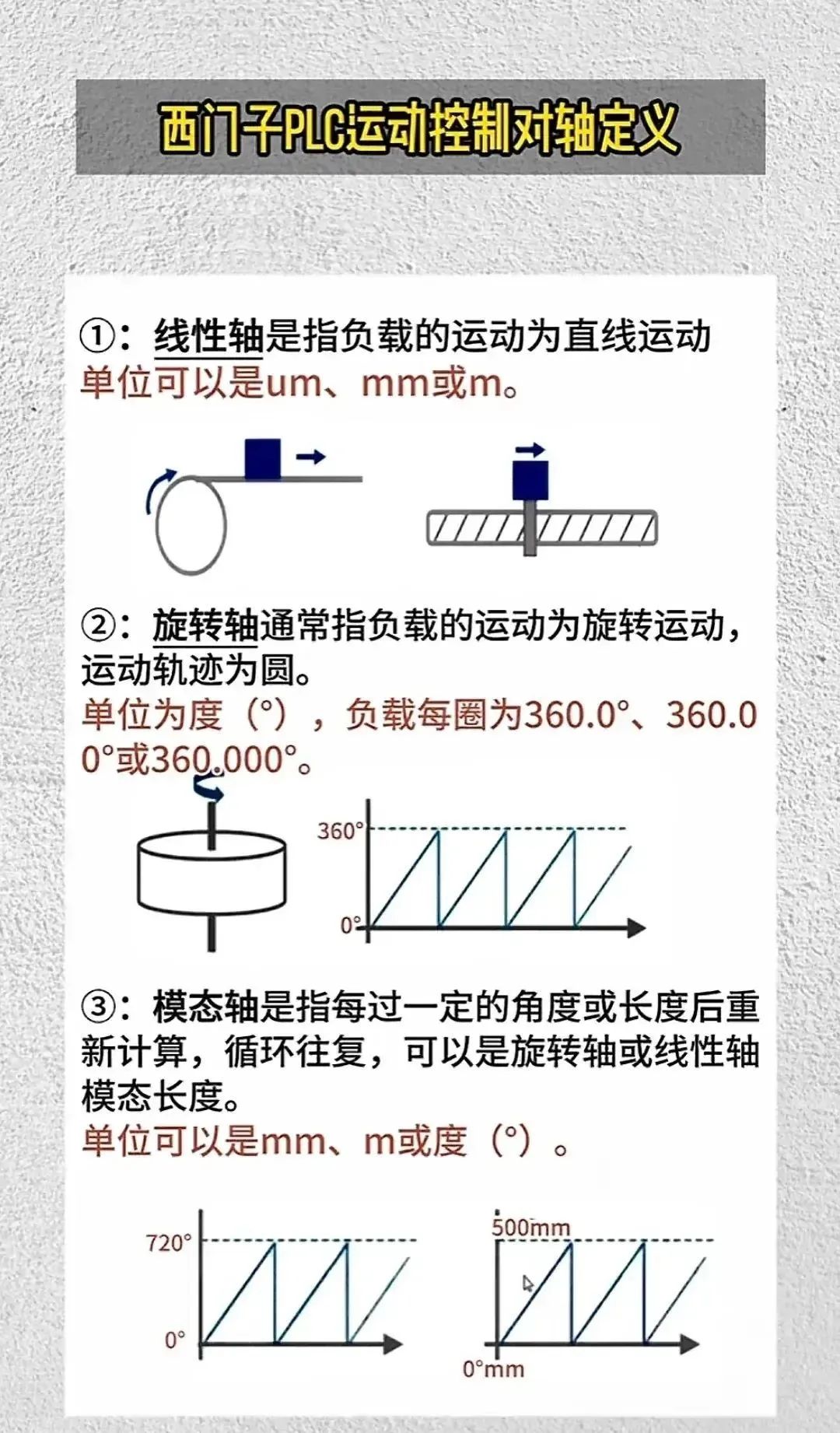

49.西门子PLC运动控制轴定义（线性轴/旋转轴/模拟轴）

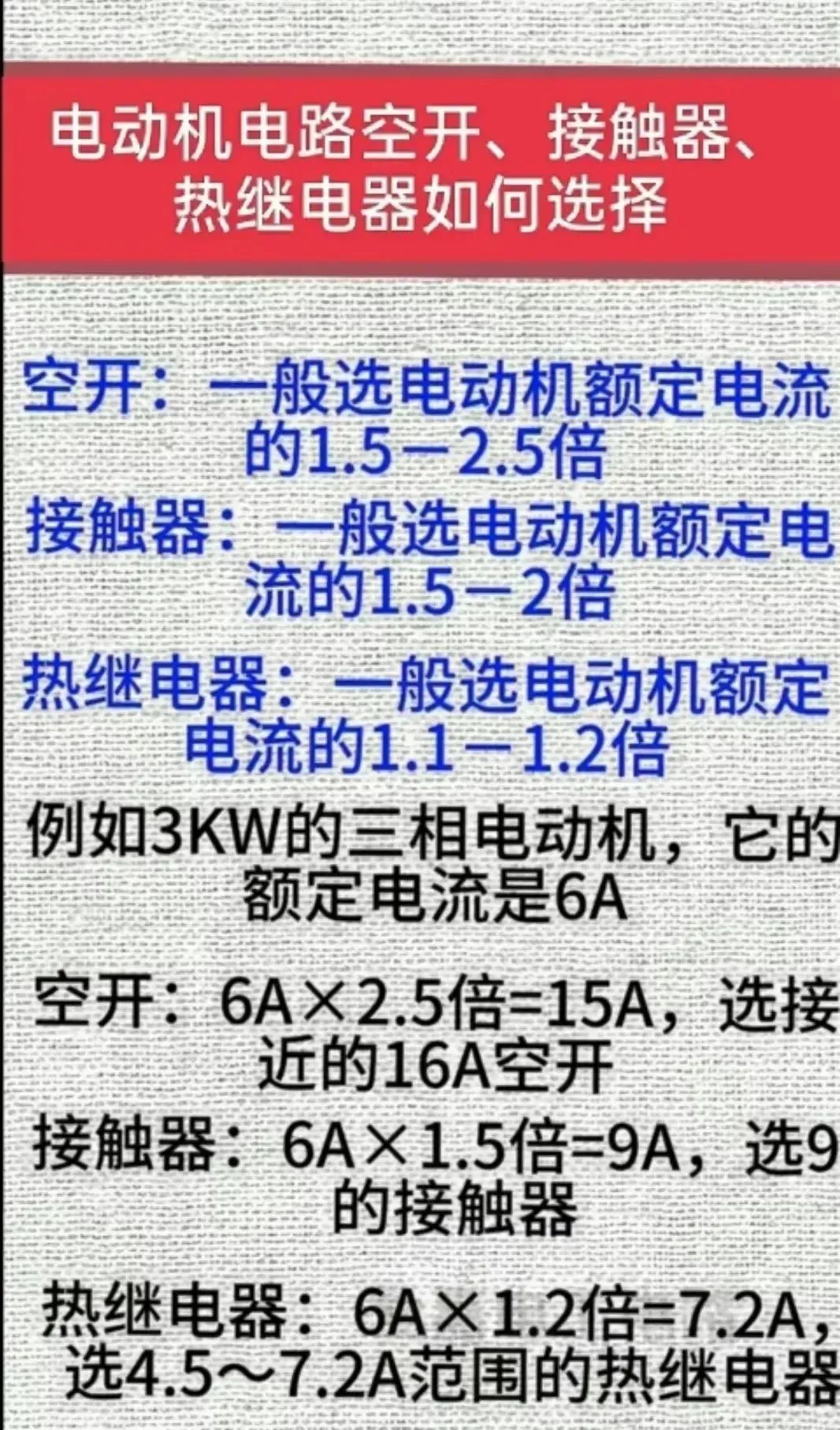

50.电动机电路空开、接触器、热继电器的选型方法

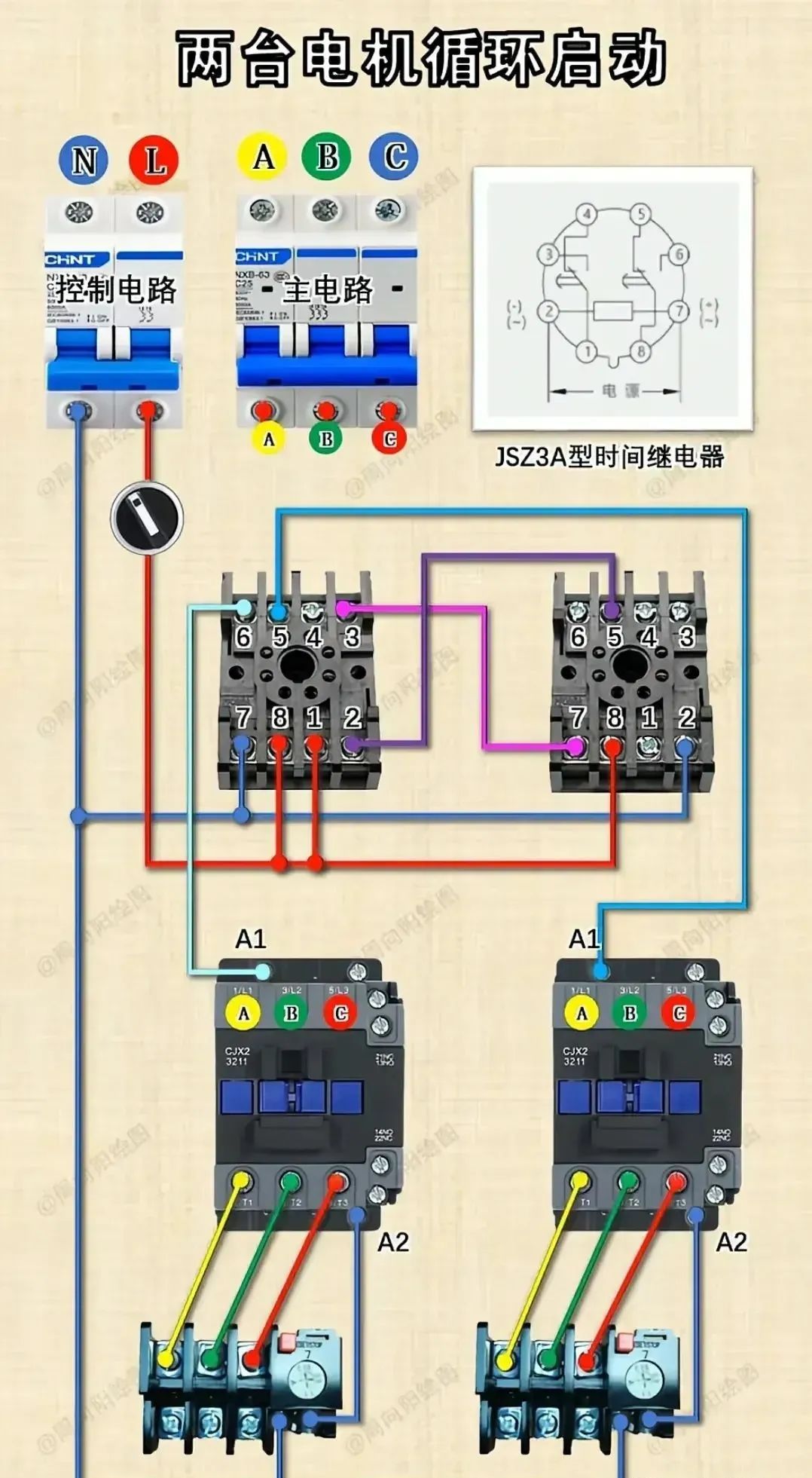

51.两台电机循环启动实物接线图

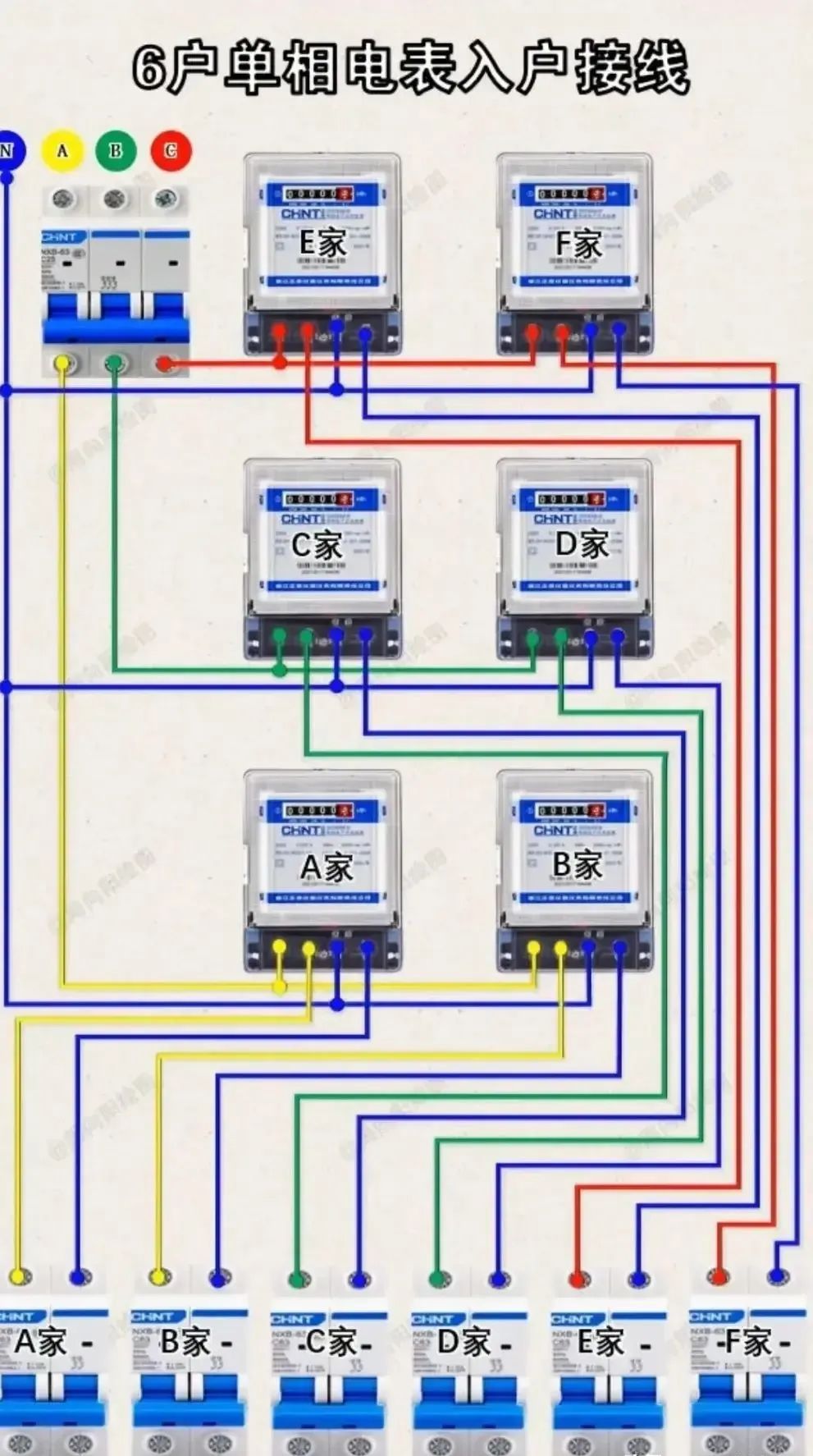

52.6户单相电表入户接线示意图

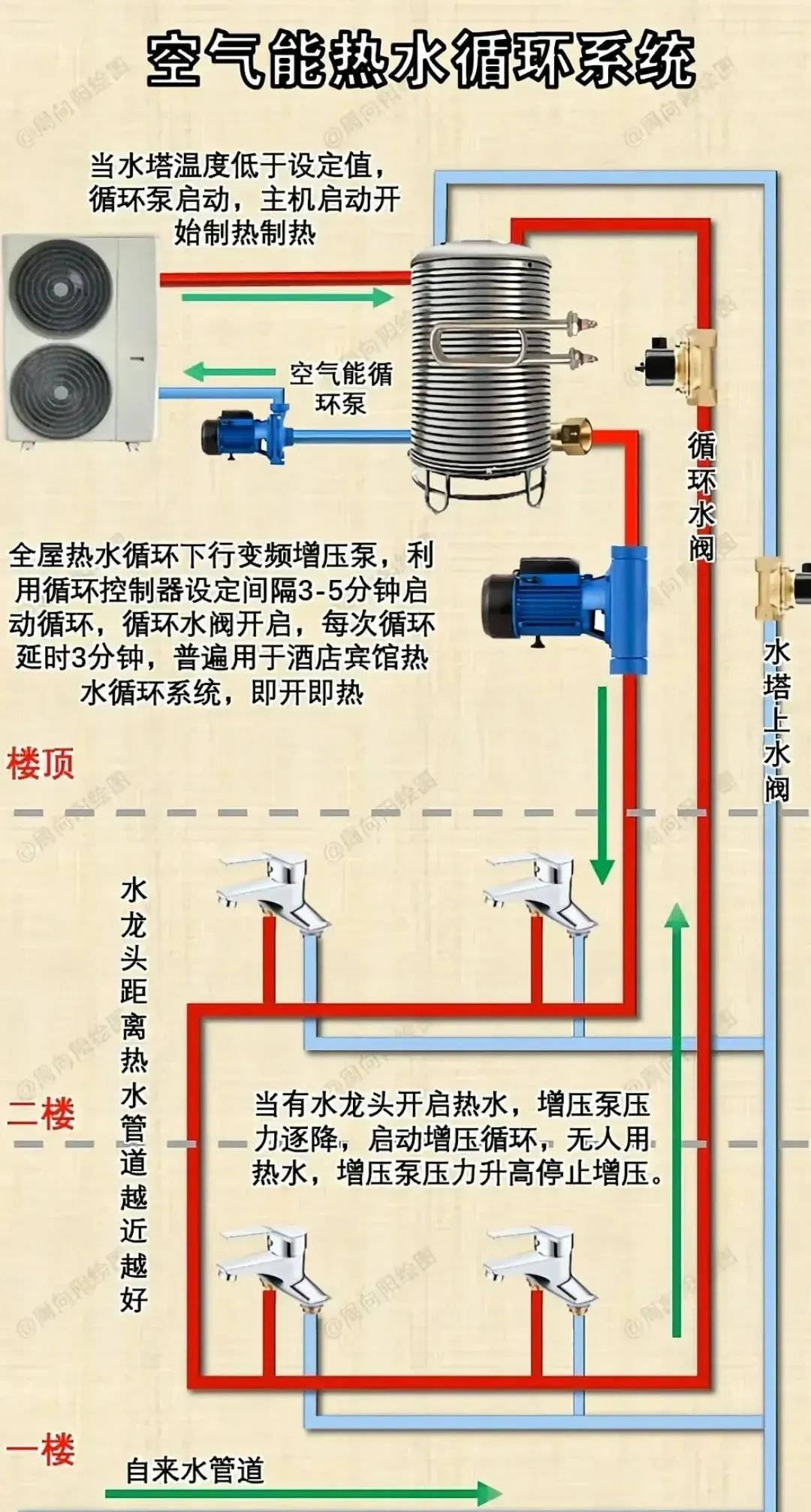

53.空气能热水循环系统

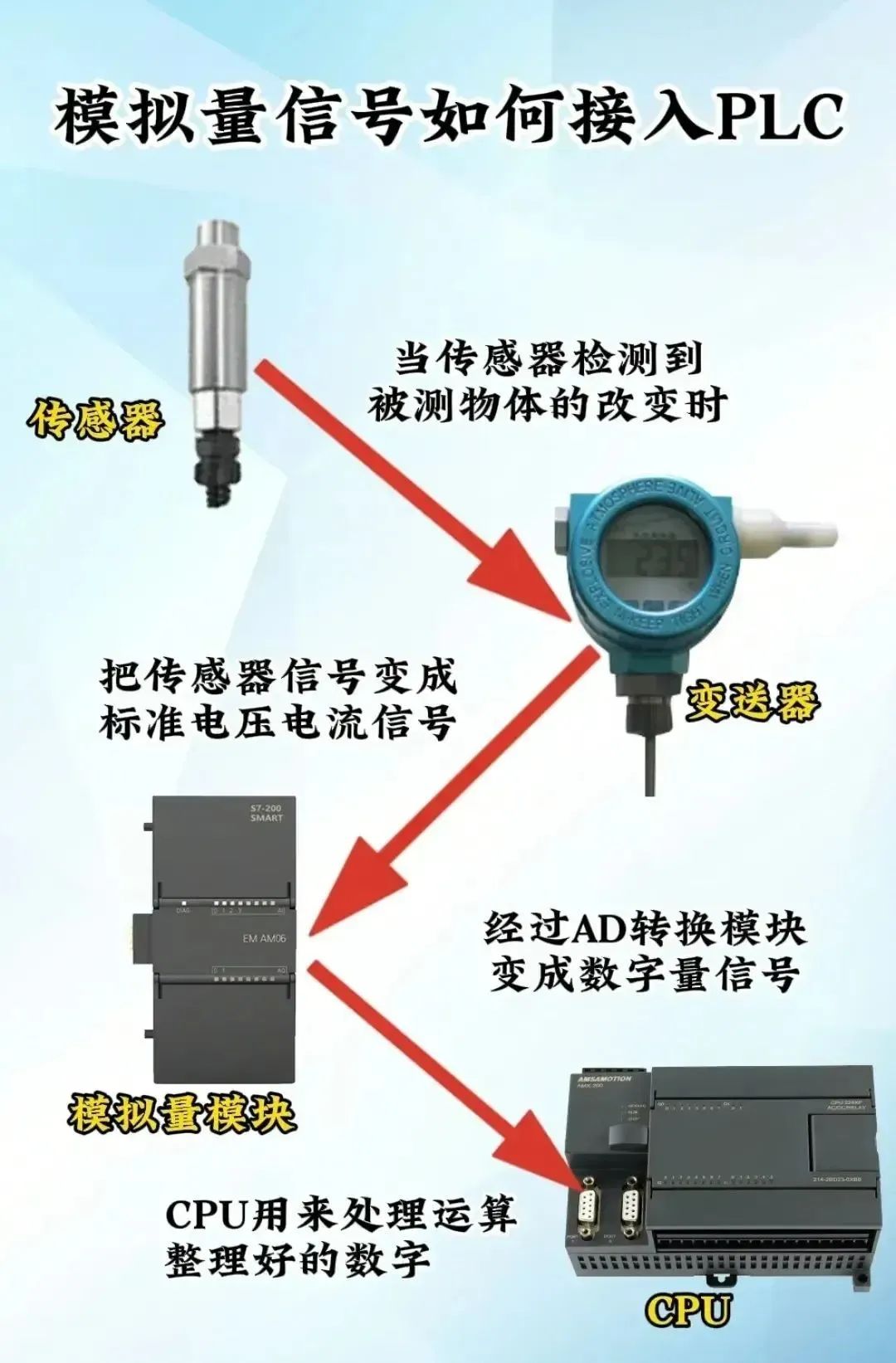

54.模拟量信号接入PLC方法

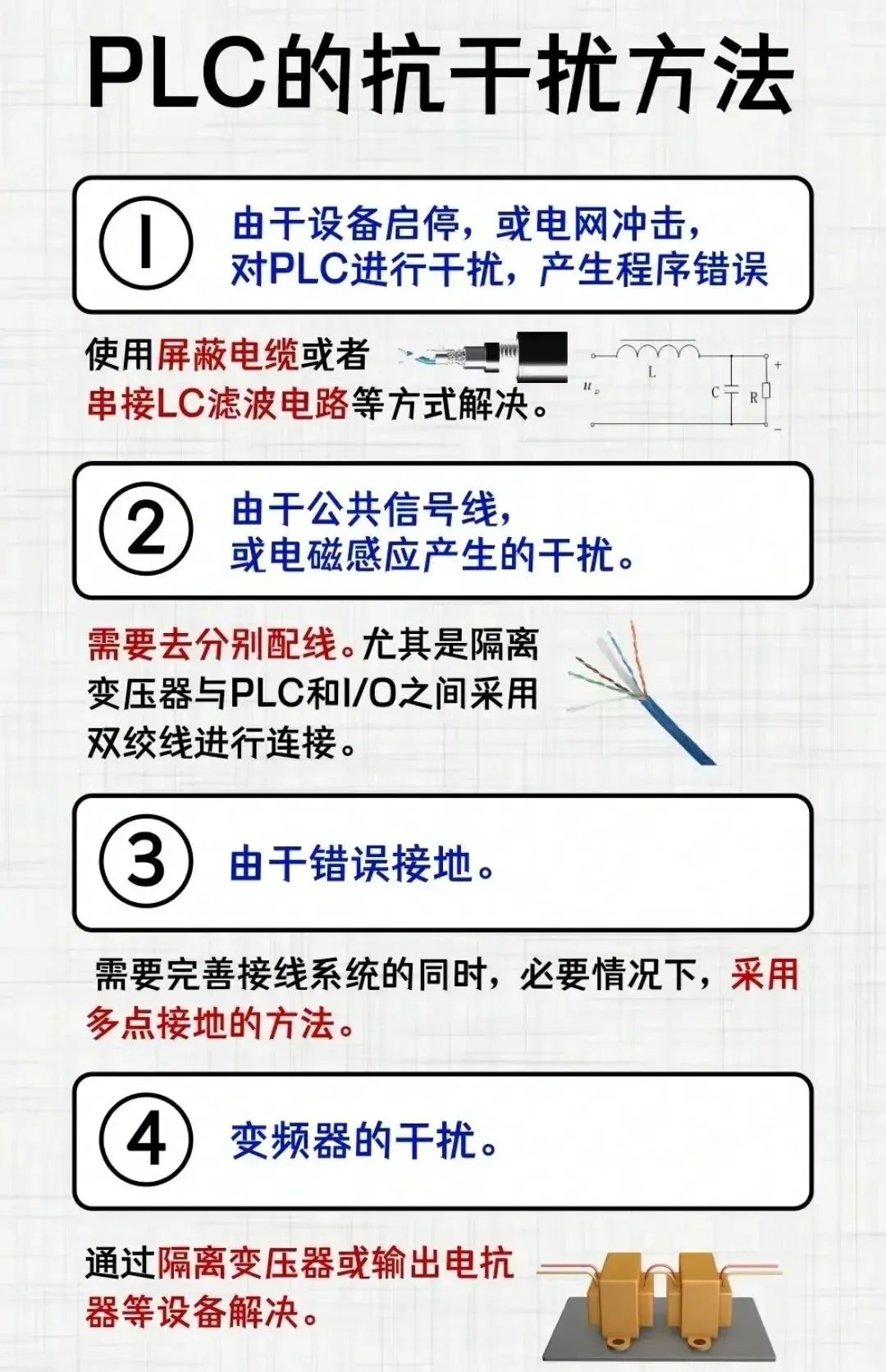

55.PLC常见的抗干扰方法

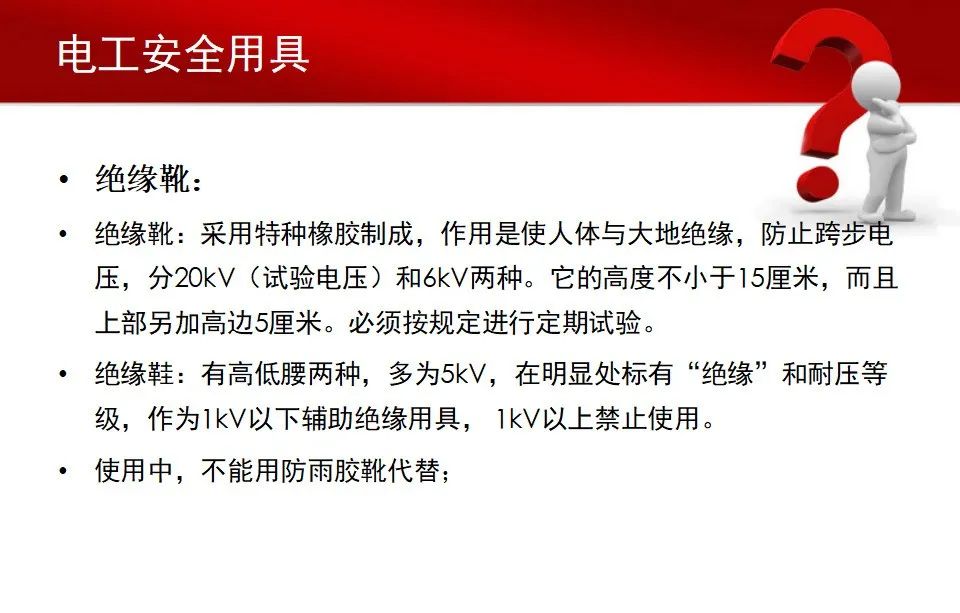

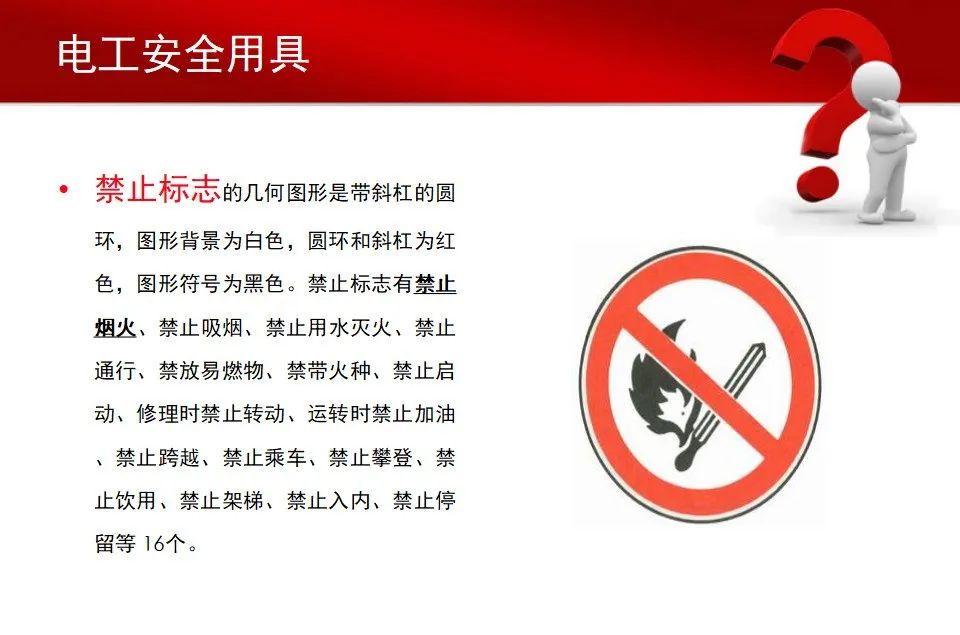

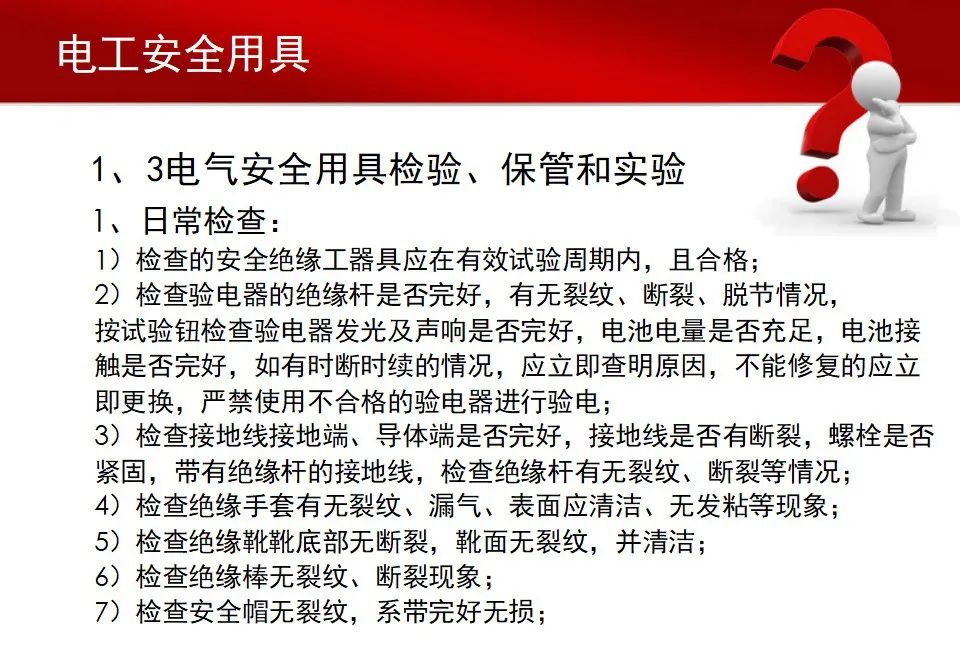

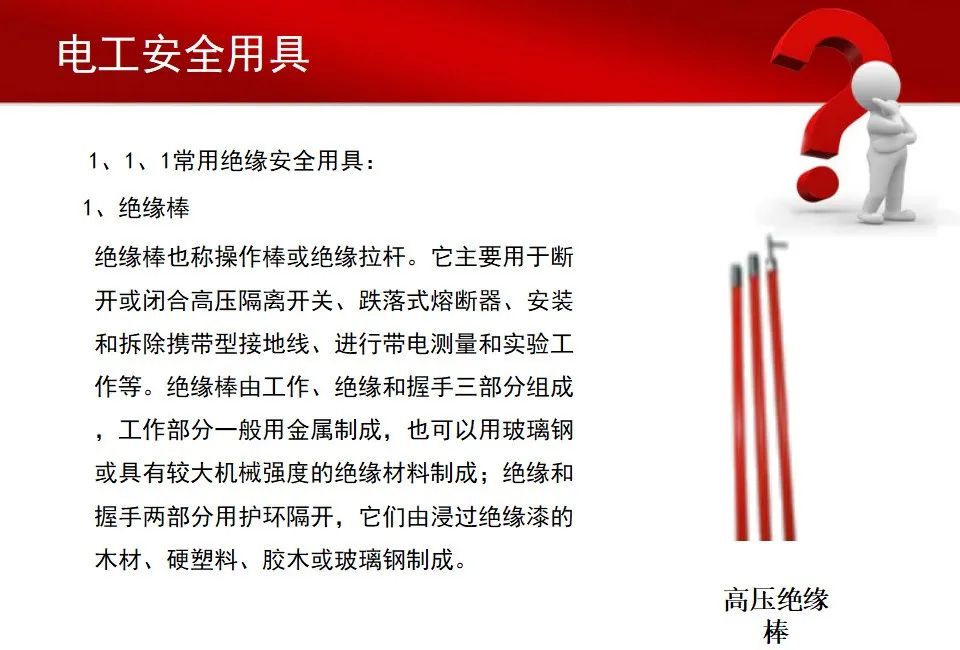

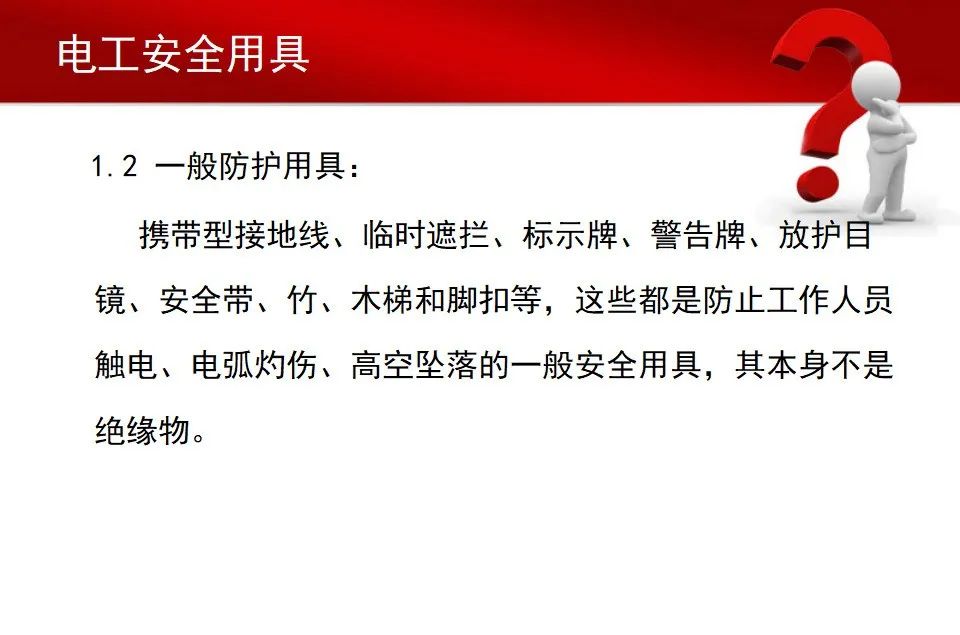

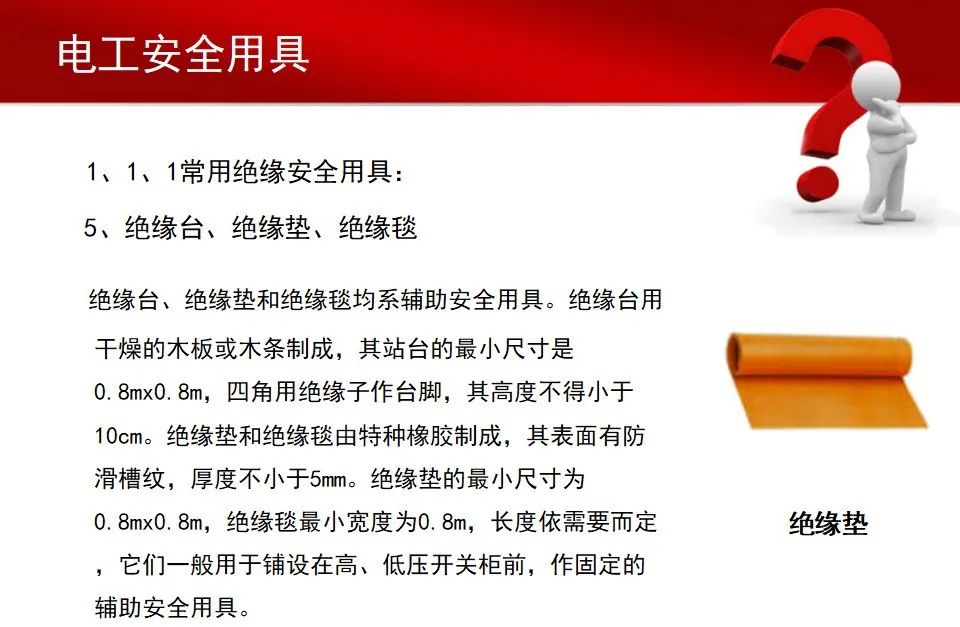

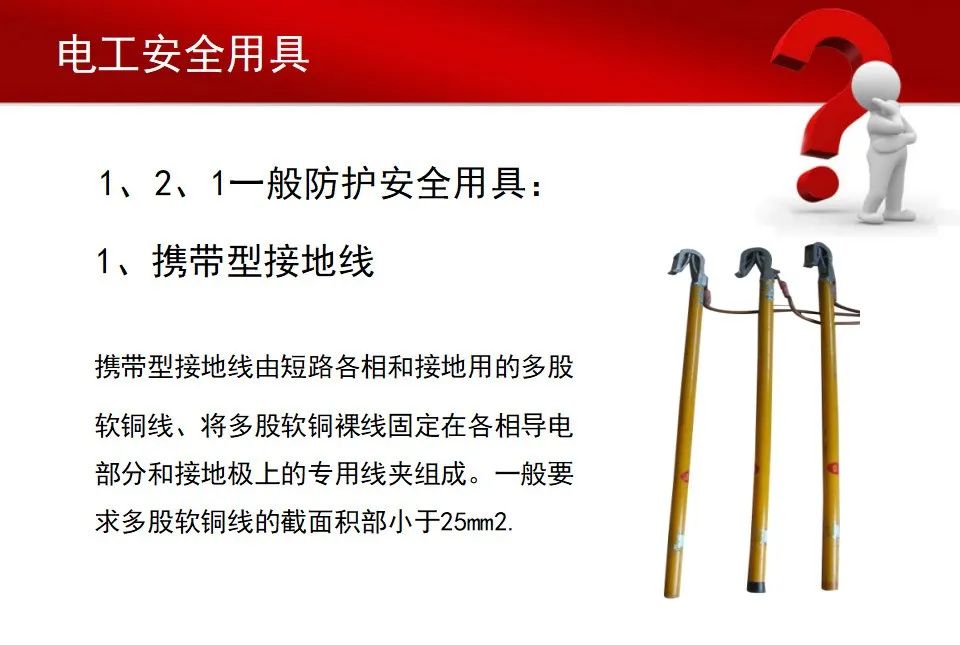

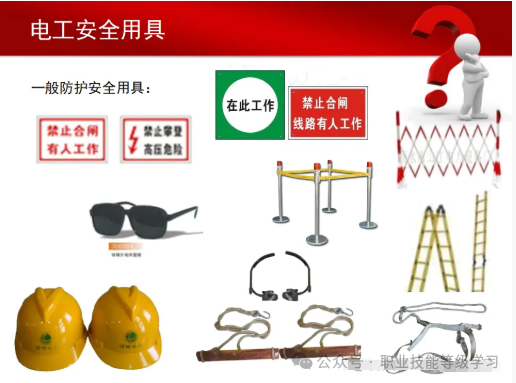

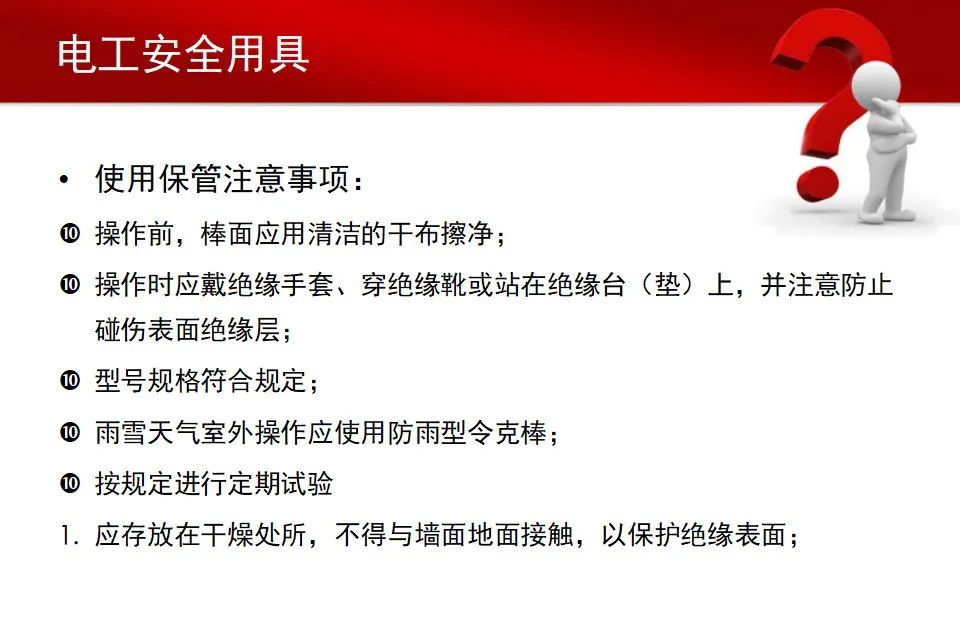

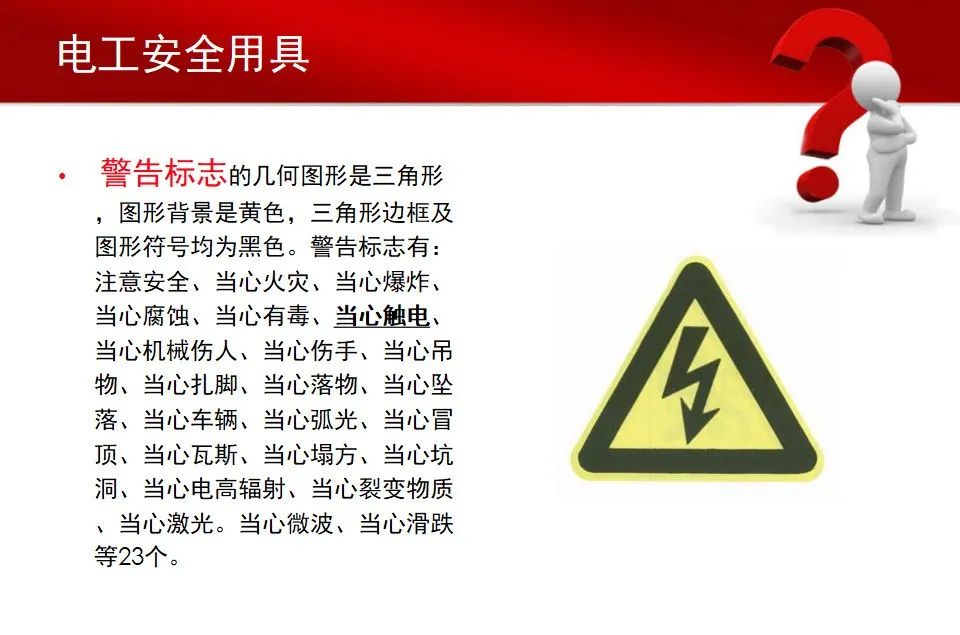

通用工具是指电工在工作中经常都会用到的工具。

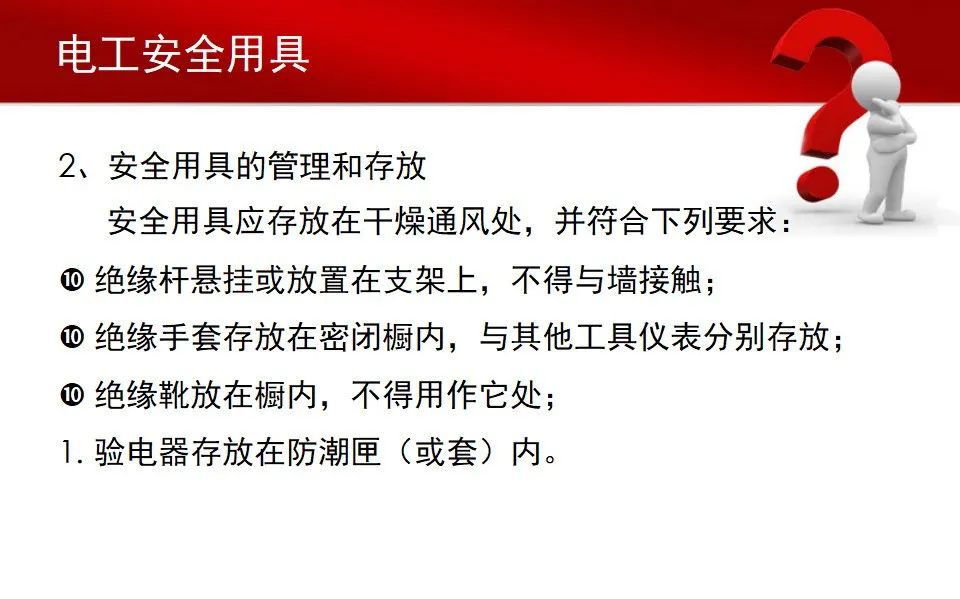

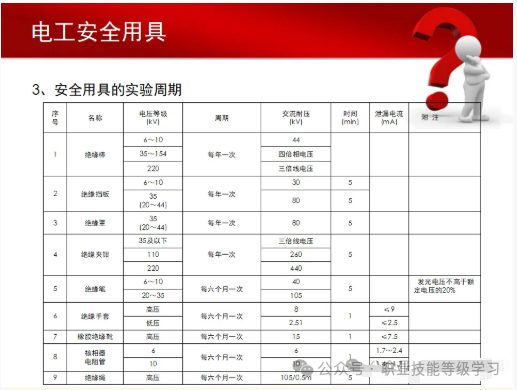

验电器

它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。

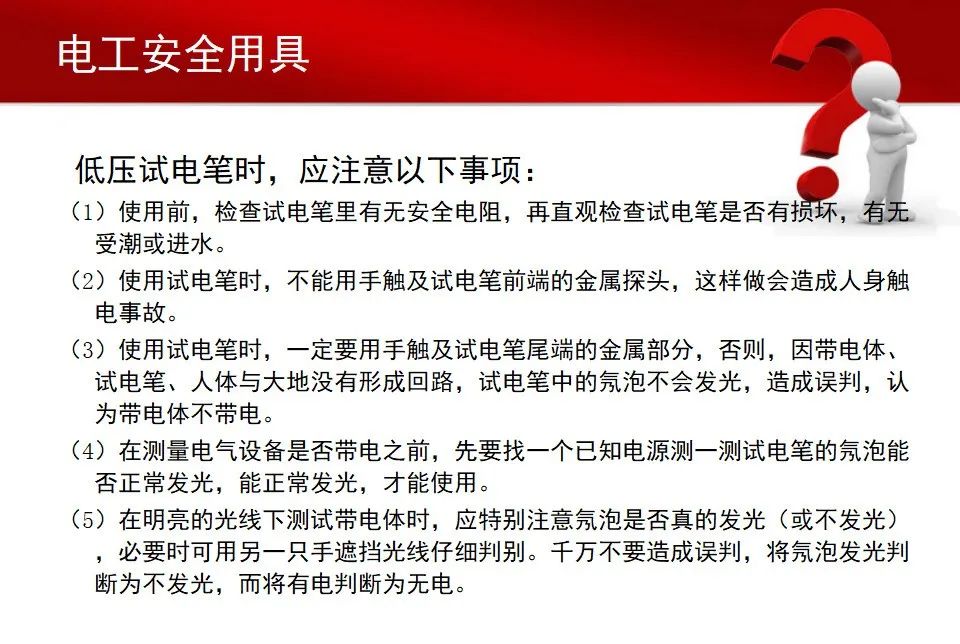

（1）低压验电器的使用方法

a.必须按照图所示方法握妥笔身，并使氖管小窗背光朝向自己，以便于观察。

b.为防止笔尖金属体触及人手，在螺钉旋具试验电笔的金属杆上，必须套上绝缘套管，仅留出刀口部分供测试需要。

c.验电笔不能受潮，不能随意拆装或受到严重振动。

d.应经常在带电体上试测，以检查是否完好。不可靠的验电笔不准使用。

c.检查时如果氖管内的金属丝单根发光，则是直流电；如果是两根都发光则是交流电。

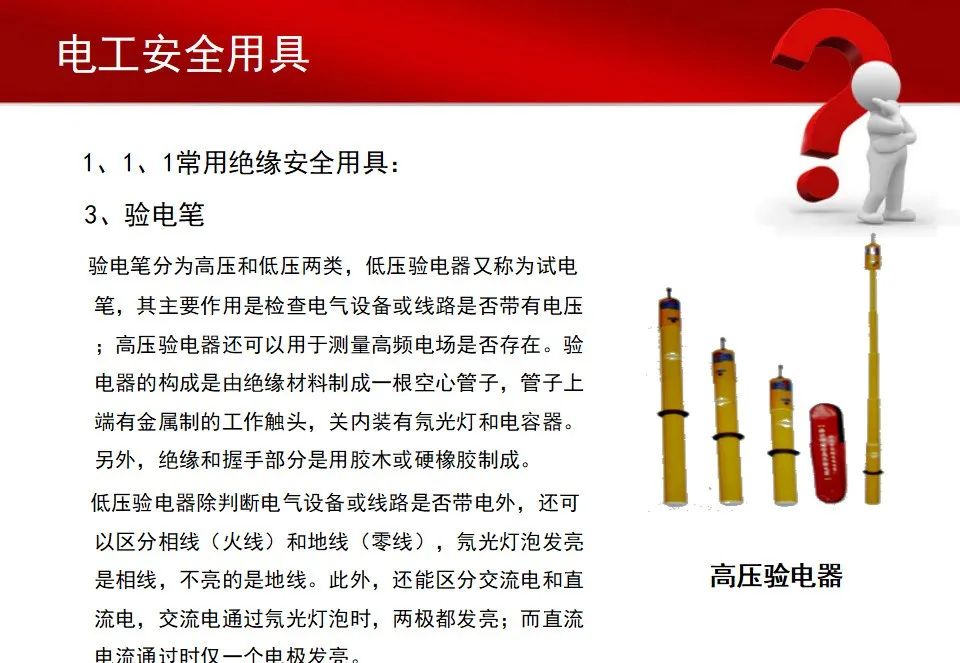

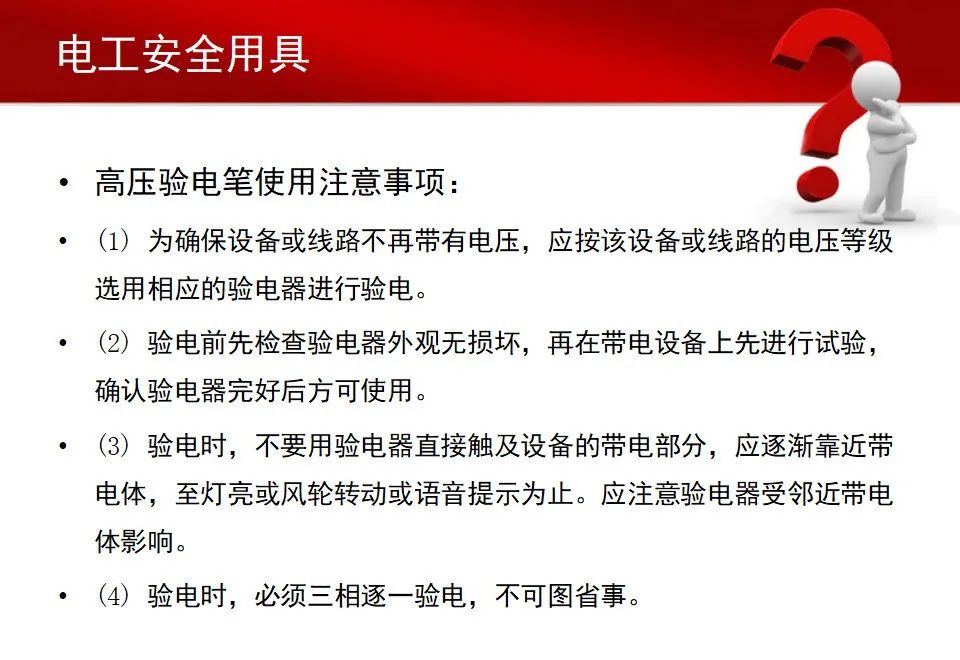

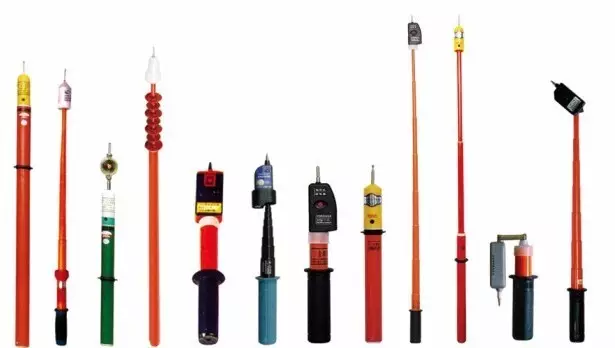

（2）高压验电器的使用方法

a.使用时应两人操作，其中一人操作，另一个人进行监护。

b.在户外时，必须在晴天的情况下使用。

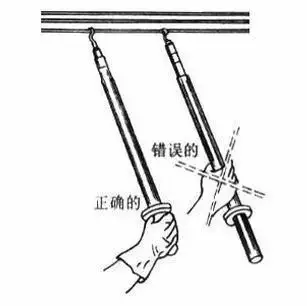

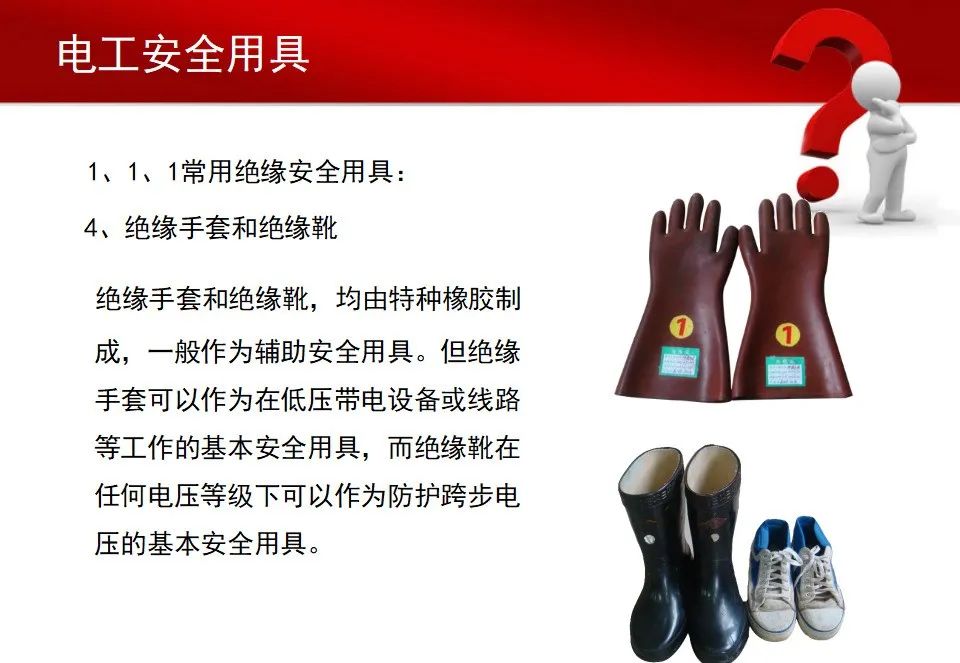

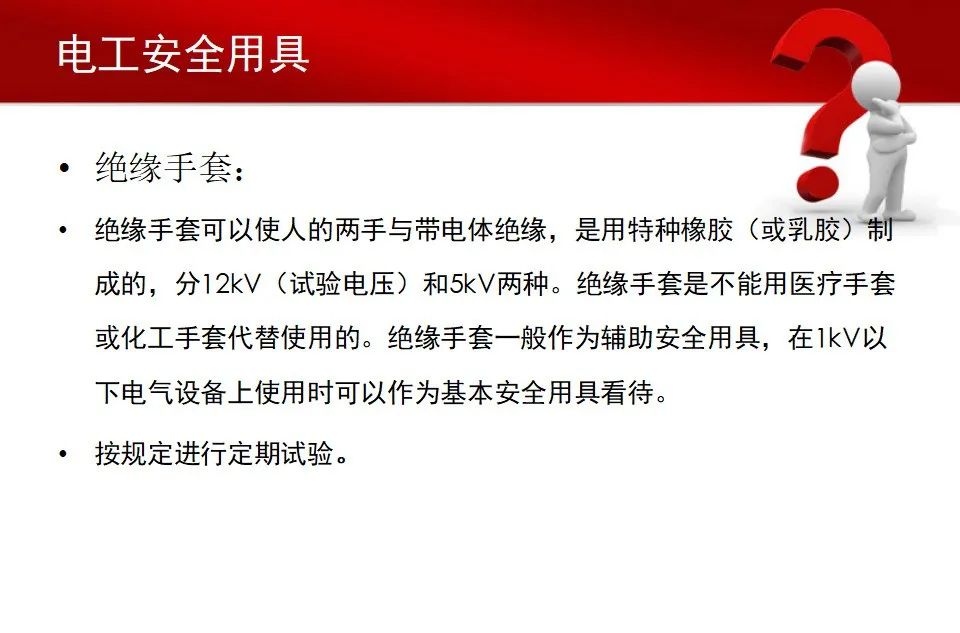

c.进行验电操作的人员要戴上符合要求的绝缘手套，并且握法要正确。如下图所示。

线路安装工具是用来进行线路安装的工具。

紧线器

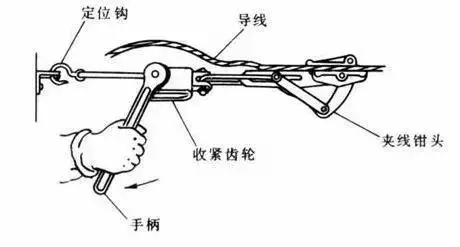

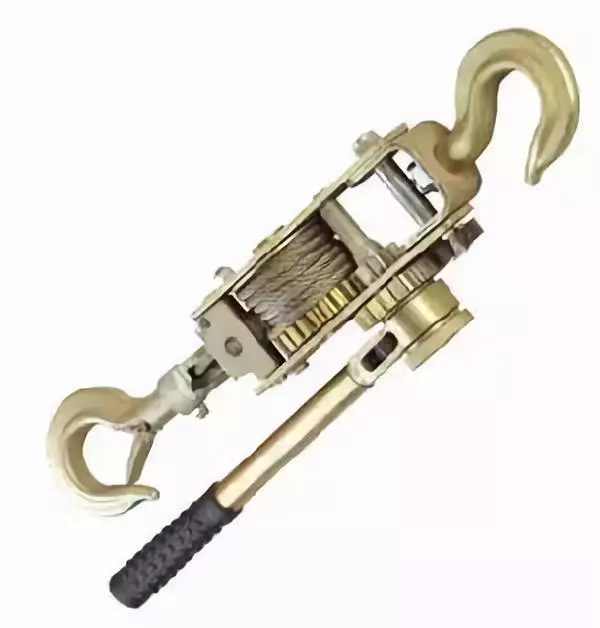

紧线器用来收紧户内外绝缘子线路和户外架空线路的导线，如下图所示。

使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需收紧导线的端部，然后扳动手柄，逐步收紧。

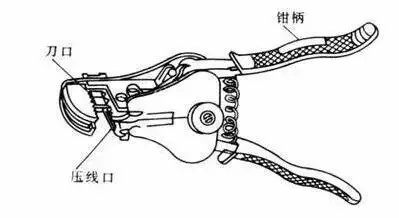

剥线钳

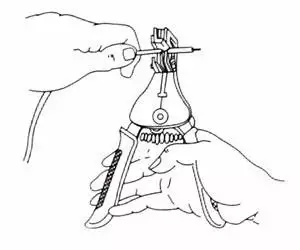

它的作用是用来剥离6平方毫米以下的塑料或橡皮电线的绝缘层。钳头上有多个大小不同的切口，以适用于不同规格的导线，如下图所示。使用时导线必须放在稍大于线芯直径的切口上切剥，以免损伤线芯。

剥线钳使用方法

将电线置于刀刃和钳头之间，然后将电线夹紧在前面的刀刃中，参考厘米刻度调节定位去皮的长度。(可随意调节)，对于厚的绝缘皮顺时针旋转控制刀刃力度的旋纽，薄的逆时针旋转，将其调节到最佳位置，压紧手柄，绝缘皮被剪断而不损坏电线，同时刀片滑动移开绝缘皮。

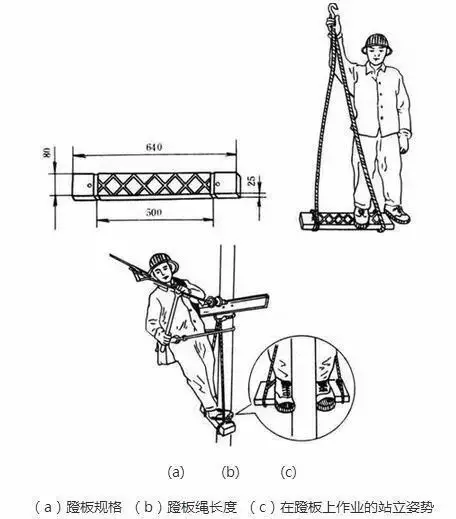

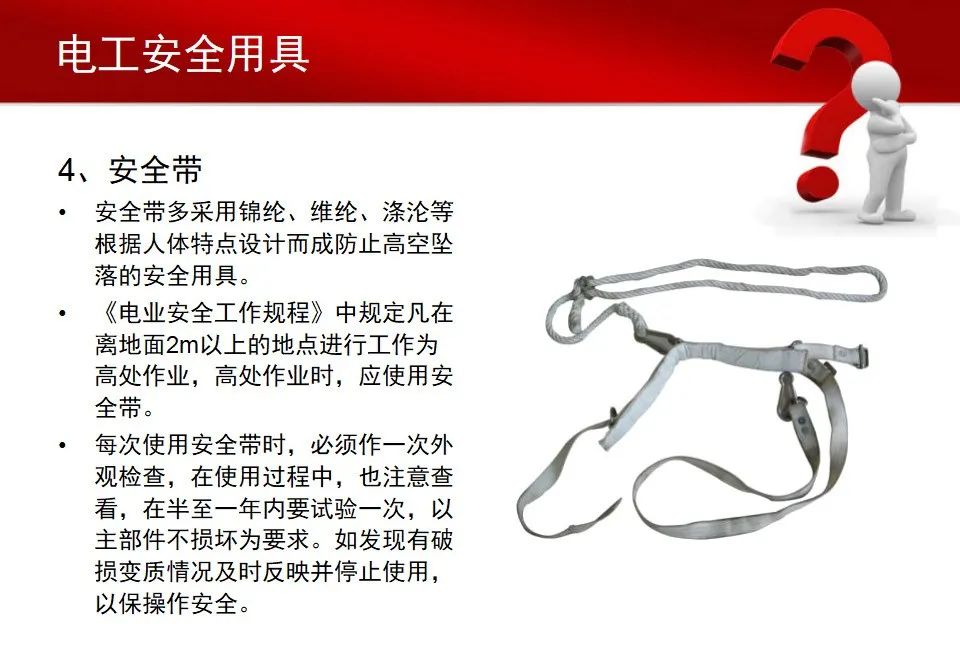

蹬板

蹬板又叫踏板，用来攀登电杆。绳的长度一般应保持一人一手长。蹬板和绳均应能承受300kg以上的重量，每半年要进行一次载荷试验。要采取正确的站立姿势，才能保持平稳。

也可采用脚扣来攀登电杆，攀登速度较快，登杆方法简单，但作业时不如蹬板灵活舒适，易于疲劳，适用于杆上短时间作业。

设备装修工具是进行电气设备检修或安装的工具。

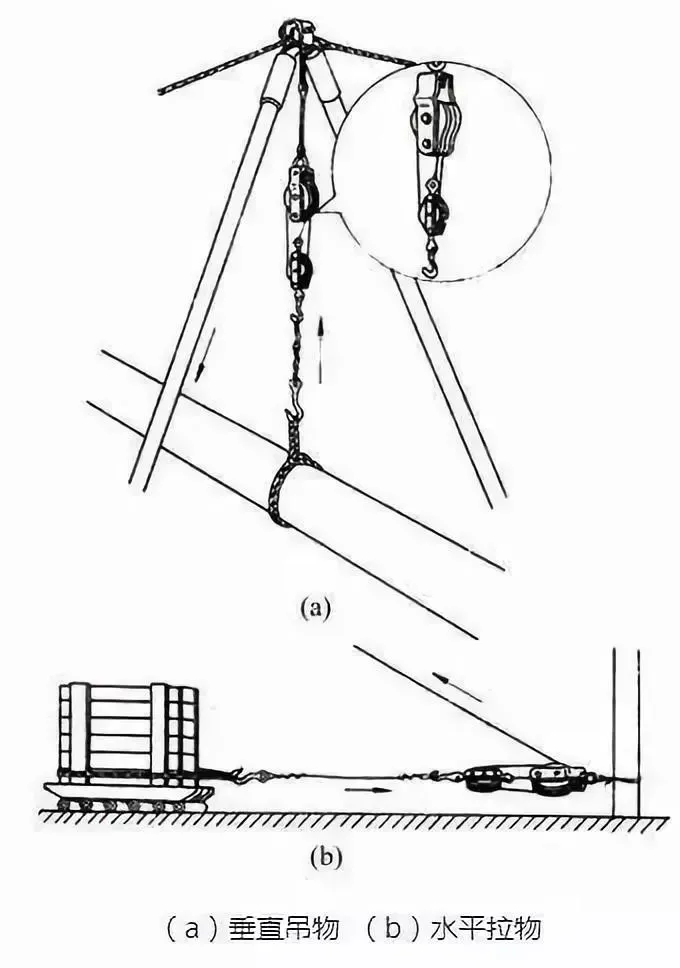

滑轮

俗称葫芦，专用于起吊较重的设备。在起重过程中，如需随时定位，或为防止在起吊时设备翻滚，应采用组合滑轮。

电工常用工具的使用方法和维护以及注意事项！

1、验电笔。

验电笔，俗称电笔，是一种常用的电工工具。

它可以被用来判断家庭照明电路中的零线和火线，也可以被用来判断家用电器是否存在漏电现象。

验电笔主要由兼做螺丝刀用的触头、氖管、降压电阻和笔帽 （接地用）等组成。

使用方法：

当测试带电体时， 工作人员应让验电笔的金属探头接触带电体，同时用手碰触验电笔尾端的金属片，如果带电体有电流通过并使得电路通畅，则验电笔的氖泡发光。

验电笔的维护：

（1）为保证验电笔的测量结果的精确，在保管和运输中，不要使其强烈振动或受冲击，不准擅自调整拆装，凡有雨雪等影响绝缘性能的环境，一定不能使用。

（2）不要把验电笔放在露天烈日下暴晒，应保存在干燥通风处，不要用带腐蚀性的化学溶剂和洗涤剂进行擦拭或接触。

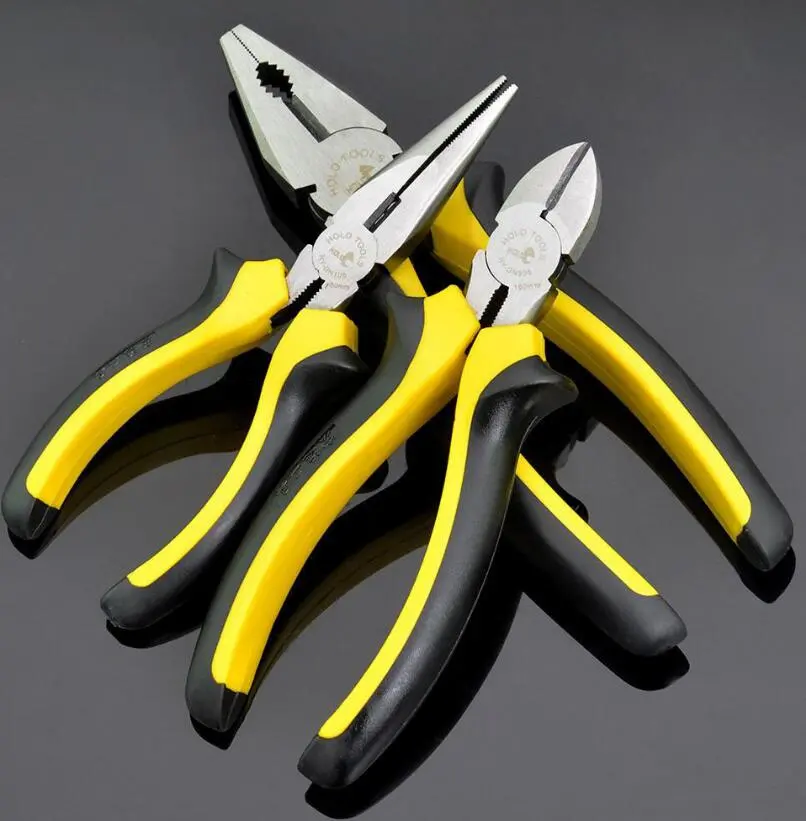

2、钢丝钳。

钢丝钳，别称老虎钳、平口钳、综合钳，是一种工具，它可以把坚硬的细钢丝夹断，有不同的种类。它在工艺、工业、生活中都很常用到。

使用时的注意事项：

在使用钢丝钳过程中切勿将绝缘手柄碰伤、损伤或烧伤，并且要注意防潮；为防止生锈，钳轴要经常加油；带电操作时，手与钢丝钳的金属部分保持2cm以上的距离；根据不同用途，选用不同规格的钢丝钳；不能当榔头使用。

安全知识：

（1）在使用电工钢丝钳之前，必须检查绝缘柄的绝缘是否完好，绝缘如果损坏，进行带电作业时非常危险，会发生触电事；

（2）用电工钢丝钳剪切带电导线时，切勿用刀口同时剪切火线和零线，以免发生短路故障；

（3）带电工作时注意钳头金属部分与带电体的安全距离。

3、电工刀。

电工刀是电工常用的一种切削工具。

普通的电工刀由刀片、刀刃、刀把、刀刮等构成。

电工刀的使用和注意事项：

（1）使用时应将刀口朝外剖削，并注意避免伤及手指。

（2）导线接头之前应把导线上的绝缘剥除，用电工刀削电线绝缘层时,可以把刀略微翘起一些，然后用刀刃的圆角抵住线芯。切忌把刀刃垂直对着导线切割绝缘层，因为这样容易割伤电线线芯。

（3）电工刀的刀刃部分要磨得锋利才好剥削电线.但不可太锋利，太锋利容易削伤线芯，磨得太钝，则无法剥削绝缘层。

（4）电工刀刀柄是无绝缘保护的，不能在带电导线或器材上剖削，以免触电。

（5）使用完毕，随即将刀身折进刀柄。

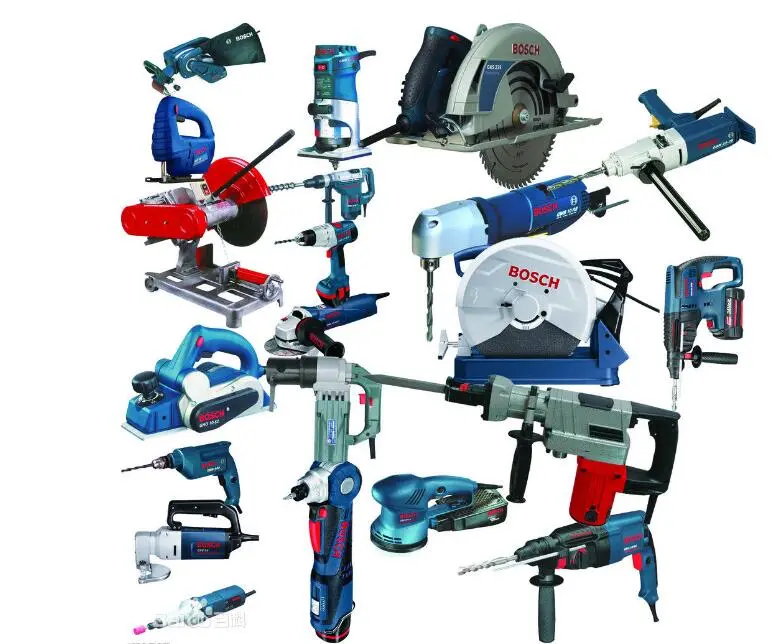

4、电动工具。

冲击钻具有两种功能钻和锤的功能，在使用调速和调档时均应停转。

分为一类电动工具（带电零件与外壳之间要求具有2兆欧的绝缘电阻）；

二类电动工具（带电零件与外壳之间要求具有7兆欧的绝缘电阻）；

三类电动工具依靠由安全特低电压供电（带电零件与外壳之间要求具有1兆欧的绝缘电阻）。

5、紧线器。

紧线器，又叫棘轮收紧器，是在架空线路敷设施工中作为拉紧导线用的。

紧线器分为手拉（手扳）葫芦、棘轮紧线器、双钩紧线器。

紧线器使用时先把紧线器上的钢丝绳或镀锌铁线松开，并固定在横担上，用夹线钳夹住导线，然后扳动专用扳手。紧线器可以提高货物运输起重过程中的安

使用时应注意以下几点：

（1）应根据导线的粗细选用相应规格的紧线器。使用时应将钢丝绳理顺，不能 扭曲。

（2）棘轮和棘爪应完好活络，不能有脱扣现象。应用时应经 常加入机油润滑。

（3）使用紧线器时，若发现有滑线现象，应立即停止使用， 采取相应措施 （如在导线上绕一层铁丝） 将导线确实夹牢后方可 继续使用。

6、剥线钳。

使用时，电线必须放在大于其线芯直径的切口上切剥，否则要切伤线芯。

7、管子钳。

8、梯子。

分有户外作业用的直梯和户内用的人字梯两种，直梯的两脚应有防滑措施，人字梯中间应有防分叉措施，严禁采用骑马姿势站立在人字梯上。
