随着科技的快速发展，在纺织印花方面，数码印花技术已趋成熟，数码印花的产量也有大幅提升。虽然目前数码喷印还有很多问题尚待解决，但很多人仍旧相信，数码印花取代传统的纺织印花只是时间问题。

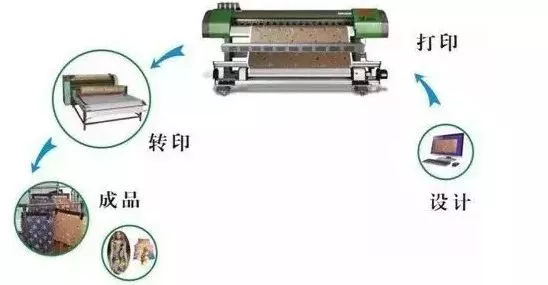

数码印花，是用数码技术进行的印花。数码印花技术是随着计算机技术不断发展而逐渐形成的一种集机械、计算机电子信息技术为一体的高新技术产品。这项技术的出现与不断完善，给纺织印染行业带来了一个全新的概念，其先进的生产原理及手段，给纺织印染带来了一个前所未有的发展机遇。数码印花工艺流程主要分为三部分，面料前处理，喷墨打印，打印后处理。

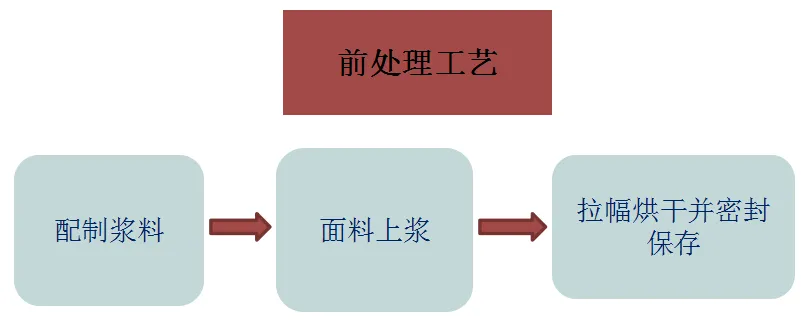

前处理篇
1．阻塞纤维毛细管，显著降低纤维的毛细管效应，防止喷印到织物表面染料的渗化，获得清晰的图案。2．浆料中的助剂可促进染料在湿热状态下和纤维结合，获得一定的色深度和色牢度。3．上浆后可以有效地解决面料卷边、起皱等问题，提高了打印面料的质量，并且能防止由于面料不平，凸起的部分擦到喷头，而损害喷头。
浆料的组成：糊料，碱剂（小苏打），元明粉，尿素，六偏磷酸钠。
配制方法：将各组分化学药品和糊料按一定比例加入去离子水中，然后用搅拌机快速搅拌，直至浆料中无颗粒物存在。
各组分的加入顺序：

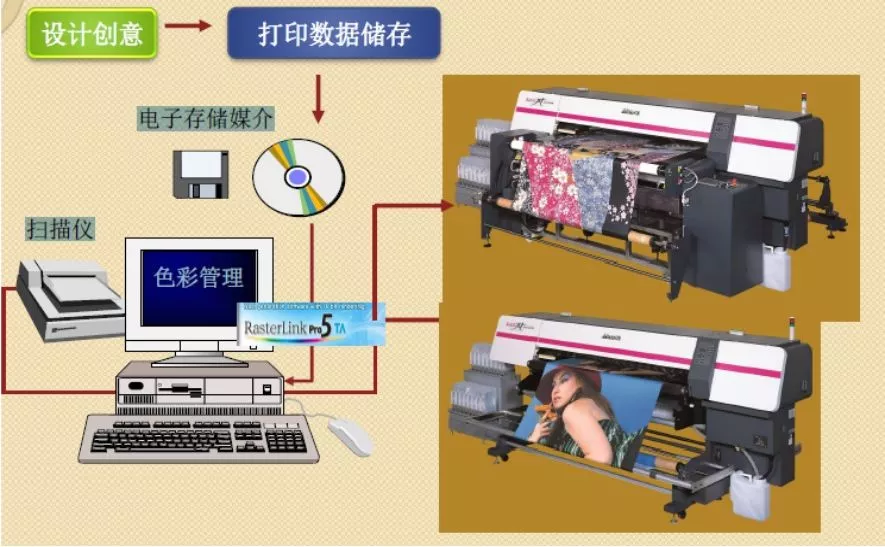

六偏磷酸钠：螯合水中的金属离子，如钙离子，镁离子等，软化水质尿素：吸湿助溶作用，在气蒸时能促使纤维膨化，并且帮助染料充分溶解，有利于染料向纤维内部渗透及反应。元明粉：在染纤维素纤维(棉、麻等)织物时，通常将元明粉(硫酸钠)作为促染剂，元明粉在浴中可减少染料的溶解度，提高染料的利用率。碱剂（小苏打）：气蒸时，促进纤维素纤维的离子化程度增加，使得纤维和活性染料发生间接结合。糊料：主要作用是抑制染料在织物上渗化，糊料种类与分子结构的不同对染料的抑制作用不同，从而影响到印花后的表现得色量、印透性及清晰度。应根据面料，染料的种类，选择合适的糊料。面料的上浆分为单面上浆和双面上浆，单面上浆就是通过圆网或平网印花机或图层机，通过磁棒或刮刀的压力经过筛网使浆料均匀覆盖在面料表面。双面上浆也就是浸轧上浆（轧余率80%-90%，)，就是通过轧车将浆料挤压到织物上，通过改装拉幅定型机，也可用于数码印花的双面上浆工艺。1.注意上浆时面料纬斜的问题，一旦面料纬斜，在后续打印过程中将造成面料不能平整的铺在导带上，形成凹凸不平，容易擦到喷头，影响图案质量与喷头的使用寿命。2.上完浆后的面料应及时密封保存，防止因吸收空气中的水分等物质造成浆料组分比例改变和变质，造成打印时图案出现渗化或颜色深度不够等问题。喷墨打印

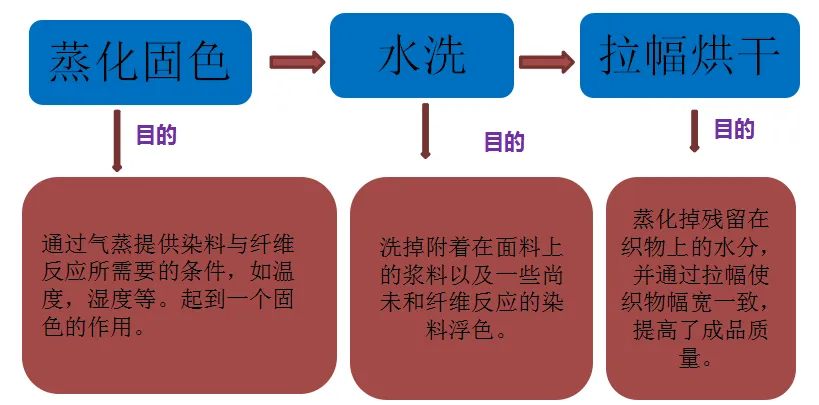

后处理篇

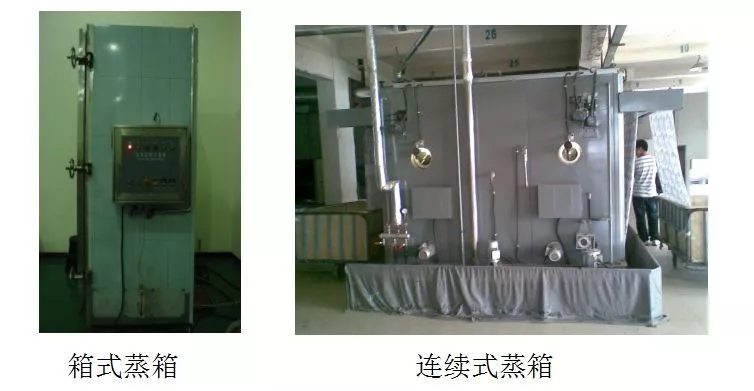

主要是用的两款蒸箱，一款是传统印花蒸箱缩小改进而来的连续式蒸箱，另外一款是定制的箱式蒸箱。对比两款蒸箱使用效果各有利弊，实验室打小样一般选用箱式蒸箱（优点：饱和蒸汽充足，发色鲜艳，价格低廉，占地空间小。缺点：上下蒸汽不均匀，可能会造成图案鲜艳度有细微差别）。而工厂生产一般选用连续式蒸箱（优点：饱和蒸汽均匀，生产稳定性高，效率高。缺点：蒸出来的颜色相对更浅，占地空间大，耗能大）。气蒸温度一般为102℃-105℃。气蒸时间视面料的的种类不同而异，对于棉织物气蒸时间一般为10min-15min，汽蒸时间过短，使染料发色不足，造成得色较浅；汽蒸时间过长，会造成染料水解，得色量下降。

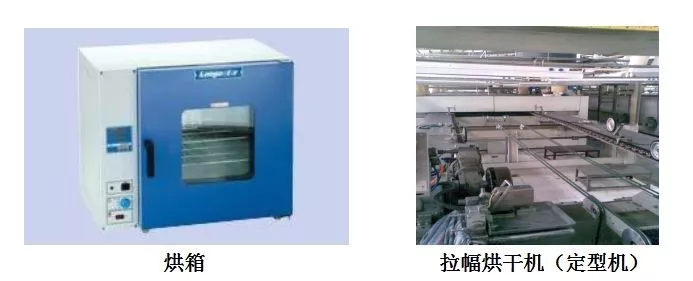

水洗流程为：冷水冲淋洗三遍 →皂洗（2g/l 六偏磷酸钠与2g/l LIPOTOL RK-50 温度90℃X2-5分钟）→冷水洗净（批量生产可用绳状溢流染色机，工业水洗机进行水洗）为了增强手感，可将水洗后的面料用柔软剂浸渍5分钟，但是一些柔软剂会使图案颜色变浅，使用时应注意！打样用小批量面料可用烘箱进行烘干，温度为90 ℃。对于批量生产，可用拉幅烘干机（定型机）进行面料的烘干，注意温度不宜过高，以免面料泛黄。
活性染料数码印花是一个多步骤的工艺过程，每一步的好坏都会影响最终成品的好坏，因此，我们必须规范每一步的操作流程，这样才能稳定而效率的生产出精美的印花面料。
