第四章 化学品储运安全技术

第一节 化工企业常用储存设施及安全附件

一、储罐分类

1、立式拱顶罐：带弧形的罐顶、圆筒形罐壁及平罐底组成。由于罐顶以下的气相空间大，油品的蒸发损耗会加大，所以，立式拱顶罐不宜储存挥发性较高的化学品。

2、浮顶罐：带有浮顶、上部敞口的立式圆筒形罐。利用浮顶把液面和大气隔开，减少了化学品蒸发损耗，降低了火灾危险。库广泛应用于储存原油、汽油和其他易挥发油。

3、内浮顶罐：内浮顶罐是装有浮顶的拱顶罐。兼有拱顶罐防雨、防尘和浮顶罐降低蒸发损耗的优点，因而在化工企业中多用于储存航空汽油、汽油、溶剂油、甲醇、MTBE 等品

质较高的易挥发油品。严禁内浮顶罐运行中浮盘落底。

4、卧罐：卧式圆筒形储罐一般简称为卧罐。蝶封头卧罐受力状态好，常用于压力容器，平封头卧罐承压能力较低，一般用于常压储罐。

5、球罐：是一种压力储罐，在化工企业中被广泛应用于储存液化气体和其他低沸点油品。

二、化学品储存设施的选用

1.储罐应地上露天设置，有特殊要求的采取埋地方式设置。

2.易燃和可燃液体储罐应采用钢制储罐。

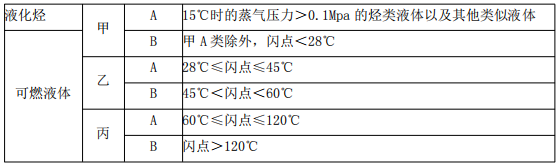

3.液化烃等甲 A 类液体常温储存应选用压力储罐。甲 A 类物质有如乙烷、乙烯、丙烯、石油气等，本类介质常温下通常表现为气体介质，故使用压力容器。安全阀、爆破片为安全泄压装置。

4.储存沸点低于 45℃或在 37.8℃时饱和蒸气压大于 88kPa 的甲 B 类液体，应采用压力储罐、低压储罐或降温储存的常压储罐。

储存沸点大于或等于 45℃或在 37.8℃时饱和蒸气压不大于 88kPa 的甲 B、乙 A 类液体，应采用浮顶储罐或内浮顶储罐。

5.储存乙 B 和丙类液体可选用浮顶储罐、内浮顶储罐、固定顶储罐和卧式储罐。

6.容量小于或等于 100m3的储罐，可选用卧式罐。

7.酸类、碱类宜选用固定顶储罐或卧式储罐。

8.（外）浮顶罐应选用钢制单盘或双盘式浮顶。

9.内浮顶储罐的内浮顶选用：

（1）应采用金属内浮顶且不得采用浅盘式或敞口隔仓式内浮顶。（2）直径大于 48m 的内浮顶储罐，应选用钢制单盘式或双盘式内浮顶。

总结：

三、储罐附件★★

（一）常压和低压储罐附件选用

根据：GB50074—2014《石油库设计规范》

6.4.4 下列储罐通向大气的通气管管口应装设呼吸阀：

1.储存甲 B、乙类液体的固定顶储罐和地上卧式储罐；

2.储存甲 B 类液体的覆土卧式油罐；

3.采用氮气密封保护系统的储罐。

6.4.7 下列储罐的通气管上必须装设阻火器：

1.储存甲 B 类、乙类、丙 A 类液体的固定顶储罐和地上卧式储罐；

2.储存甲 B 类、乙类、丙 A 类液体并采用氮气密封保护系统的内浮顶储罐；

3.储存甲 B 类和乙类液体的覆土卧式油罐。

（二）一般附件

扶梯和栏杆（小型储罐用直梯，大型储罐用旋梯）、人孔（3000m3以下设 1 个人孔，3000-5000m3设 1-2 个人孔，5000m3以上必须设 2 个人孔）、透光孔、量油孔、脱水管、泡沫发生器（每个储罐不少于 2 个）、接地线。

（三）轻质油储罐专用附件

1.储罐呼吸阀。储罐呼吸阀是保证储罐安全使（均压）用，减少油品损耗的附件。

2.液压安全阀。液压安全阀的工作压力比机械呼吸阀要高出 5%∽10%，额定通气量和

机械呼吸阀一致。当机械呼吸阀因阀盘锈蚀或卡住失效时代替呼吸阀，起到安全密封和防止油罐损坏的作用。

3.阻火器。又称储罐防火器，是储罐的防火安全设施，装在机械呼吸阀或液压安全阀下面。内部装有许多铜、铝制成的丝网或皱纹板。当外来火焰或火星通过呼吸阀进入防火器时，金属网能迅速吸收燃烧物质的热量，使火焰或火星熄灭，防止油罐着火。

4.喷淋冷却装置。一方面，火灾发生时，需要对着火储罐和临近罐采取消防冷却应急降温措施；另一方面，因夏季高温对储罐实施的日常性防护冷却，即防晒冷却。

（四）内浮顶罐专用附件

通气孔（内浮顶油罐由于内浮盘盖住了油面，油气空间基本消除，因此蒸发损耗很少，所以罐顶上不设机械呼吸阀和安全阀）、静电导出装置（一般为两根软筒裸绞线）、防转钢绳、自动通气阀、浮盘支柱、扩散管、中央排水管、密封装置等。

（五）球罐专用附件

1.安全阀

球罐一般设两个安全阀，都满足事故状态最大释放量的要求。安全阀应垂直安装在球

罐顶部的气相空间部分，或在与球罐气相空间相连的管道上。安全阀的定压值（泄放压力）不能大于球罐的设计压力。安全阀定压值不得随意更改。

2.压力表

球罐使用的压力表，必须与罐内储存介质适应，精度等级，表盘直径不应小于 150mm。每个球罐至少应安装两个压力表，其中一个应安装在球罐顶部。

3.液位计

液位计应安装于便于观察的位置，液位计上最高和最低安全液位应作出明显标示。

4.紧急切断阀

紧急切断阀是安装在球罐进出口管道上、发生事故或异常情况能够快速紧密切断和隔

离易燃及有毒物料的阀门。当球罐液位达到或超过高高液位限时，紧急切断阀能用于防止物料溢罐。紧急切断阀选用故障安全型。

5.紧急放空阀

紧急放空阀也称为安全阀的副线阀，是紧急状况下泄放罐内压力的设施，其管径不应

小于安全阀入口的直径。

6.罐底注水设施

罐底注水设施是在球罐底部泄漏时向罐内注水，以减少液化气体的泄漏、降低事故损

失的补救措施。
