说起德国人，人们通常想到的词汇是：严谨、守时、严肃、认真。那么德国人设计的电器图纸又是怎样的呢，和我国的又有什么区别呢？

今天在这里简选一个冷料供给仓的图纸，希望对大家有所帮助。

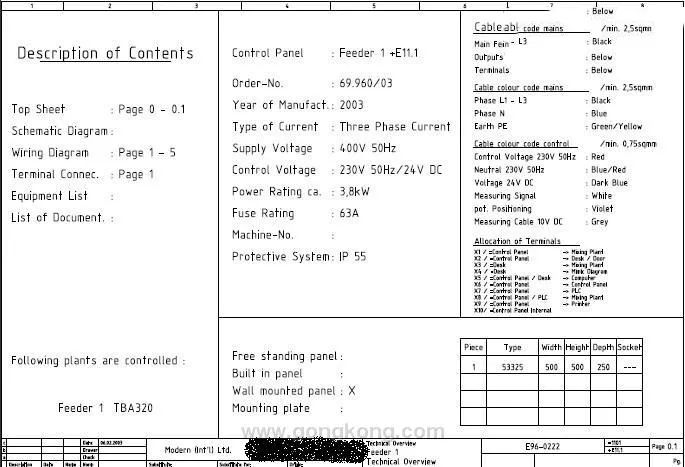

图一：总览。

设备的生产日期、柜内电压、电流、功率、绝缘等级、导线的截面积、颜色（老外的黑线可是火线、蓝线才是零线，真个设备的所有外部导线严格按颜色区别）。外接端子定义，标注的清楚。

图二：供电源。

老外的图纸和接线是没有线号的，标的是元件，给元件编号，元件的几号触点接的是哪里，很清楚，不用再去满柜子找线号了。空气开关过载保护电流全部都标在图纸上，换新开关时方便调整，省去再去查和算的麻烦。

图三：负载输出。

变频器的型号、电机的功率、电流、及过载保护电流全部标注。

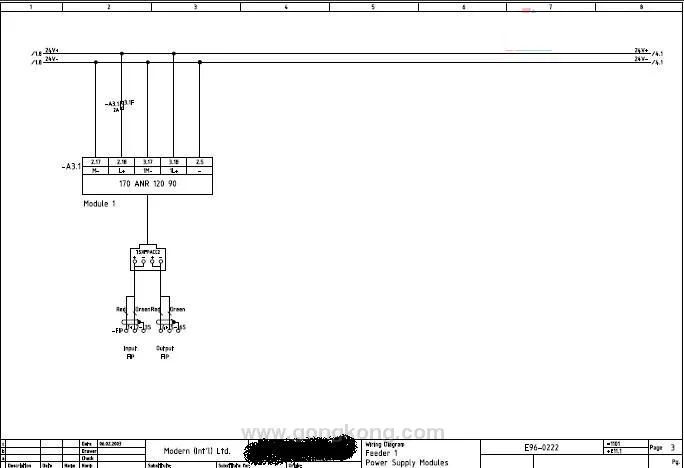

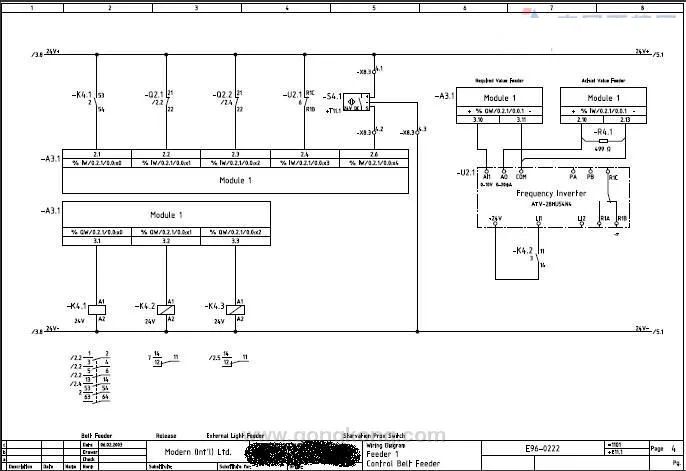

图四：Mometom模块供电源，及Fip/IO网络

模块型号也有标注。注意3.1标明是电源从哪里来，3.8是标明去哪儿了。

图五：模块的输入，输出。

端子号上中间标的是程序内这个点的地址，4.2下方的那一堆触点标明的是在程序里的逻辑相关。

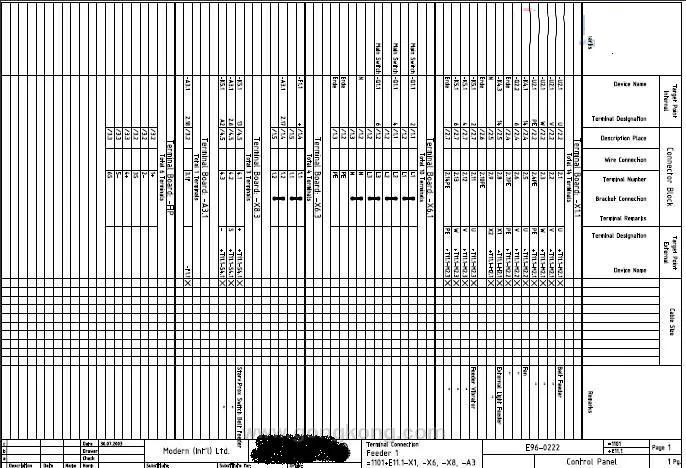

图六：出柜端子的定义

不是说国外的月亮比咱们的圆，德国人的敬业精神是非常值得尊敬的。在工作中多学习老外的严谨作风，特别是在细节上。
