◆ 工艺展示

1、强、弱电，给排水开槽

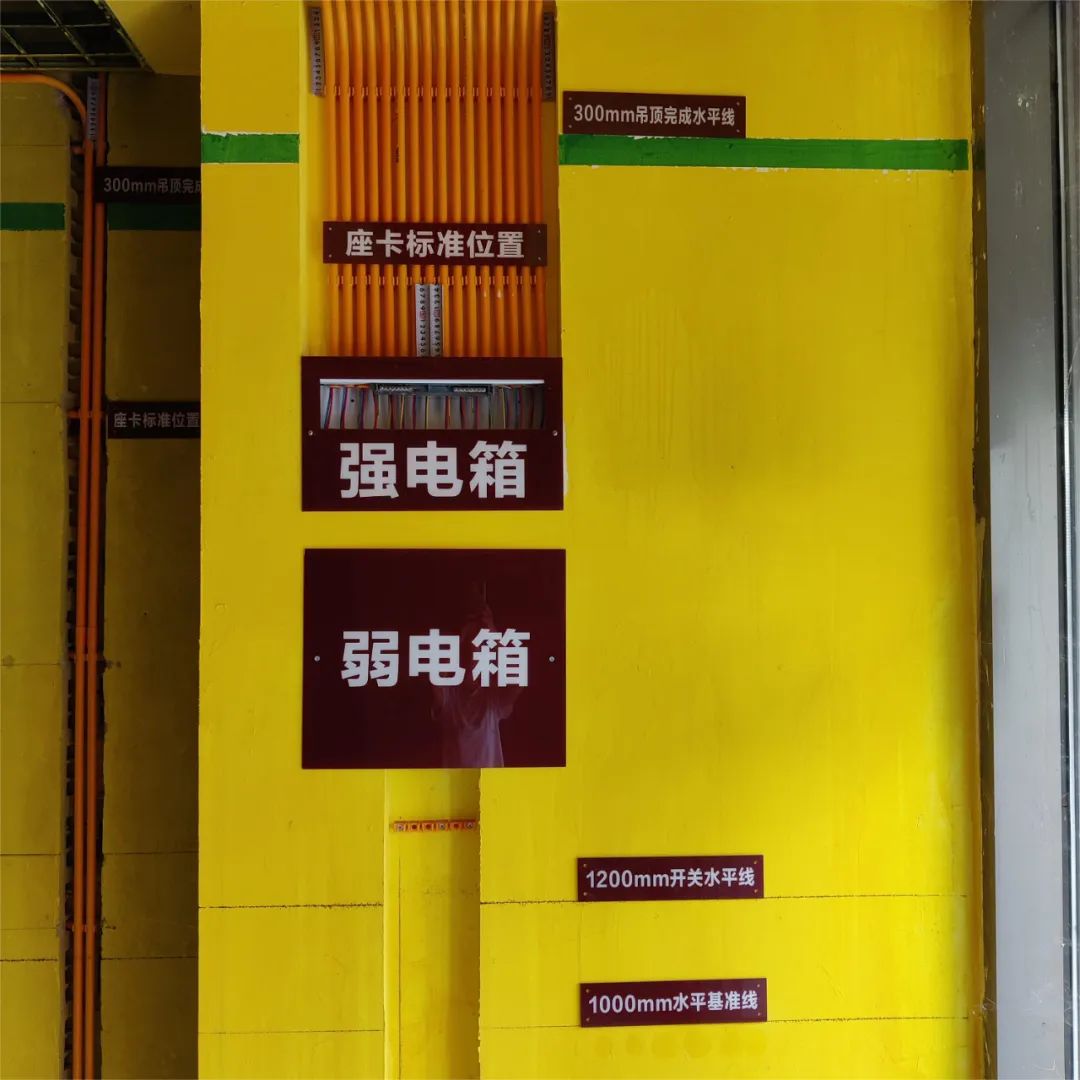

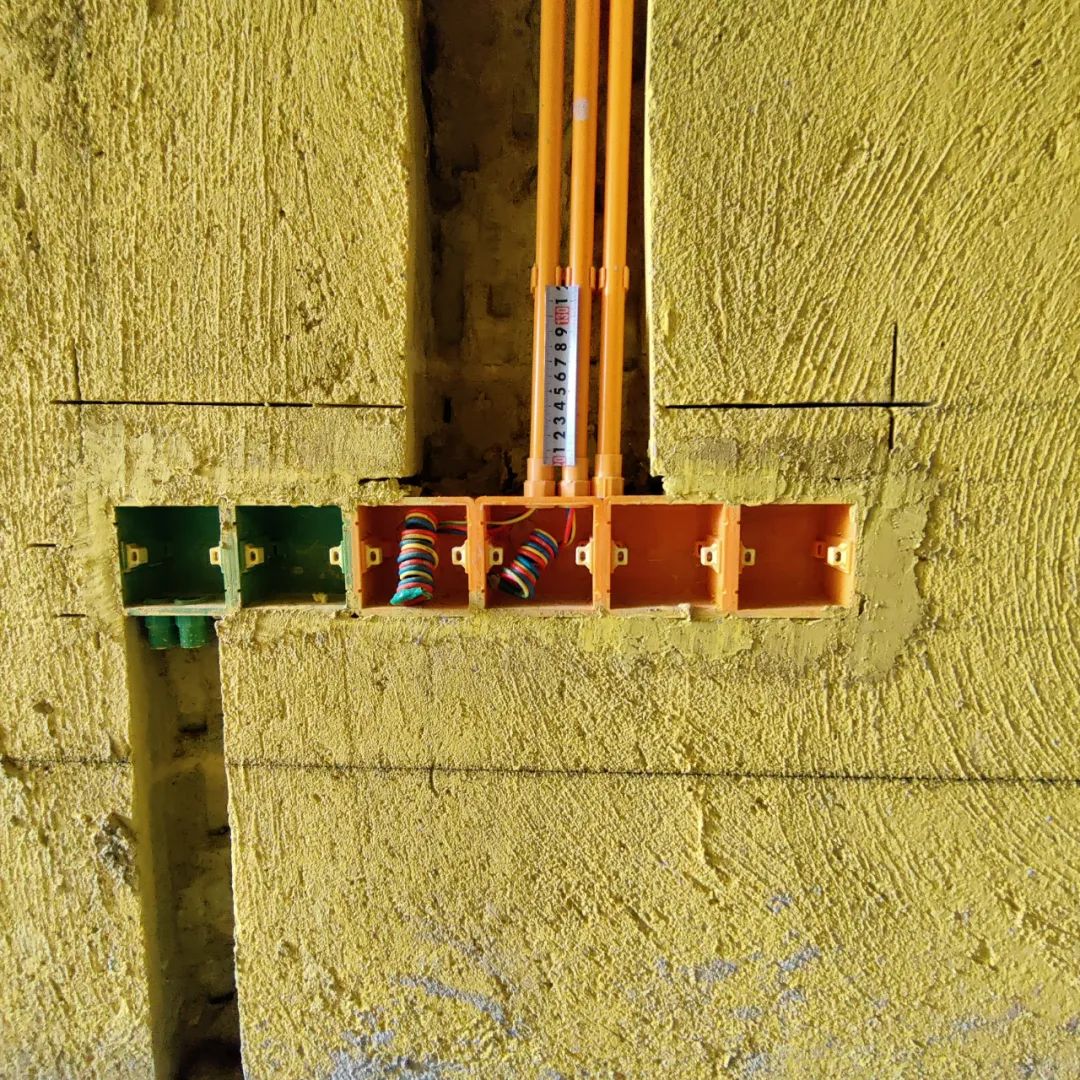

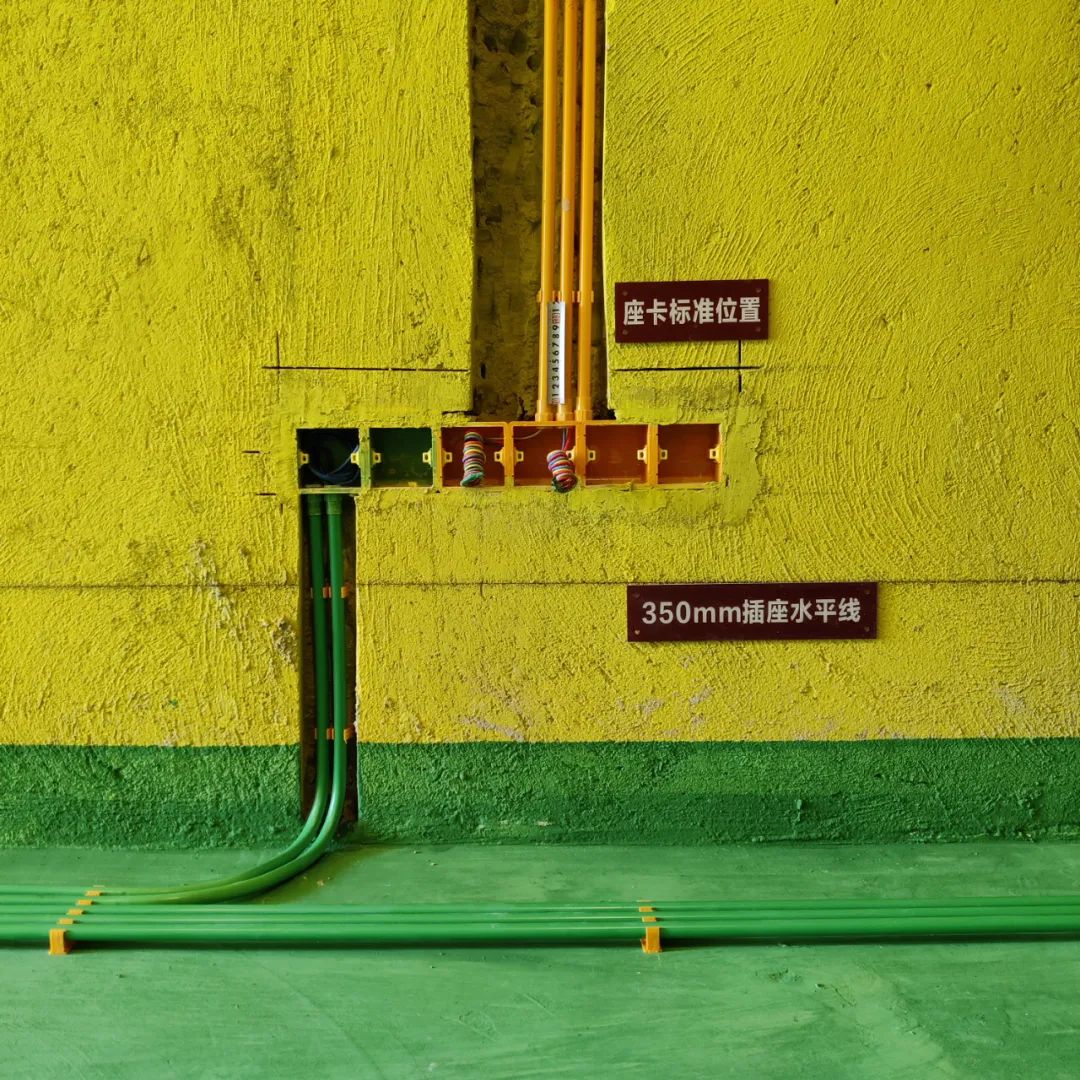

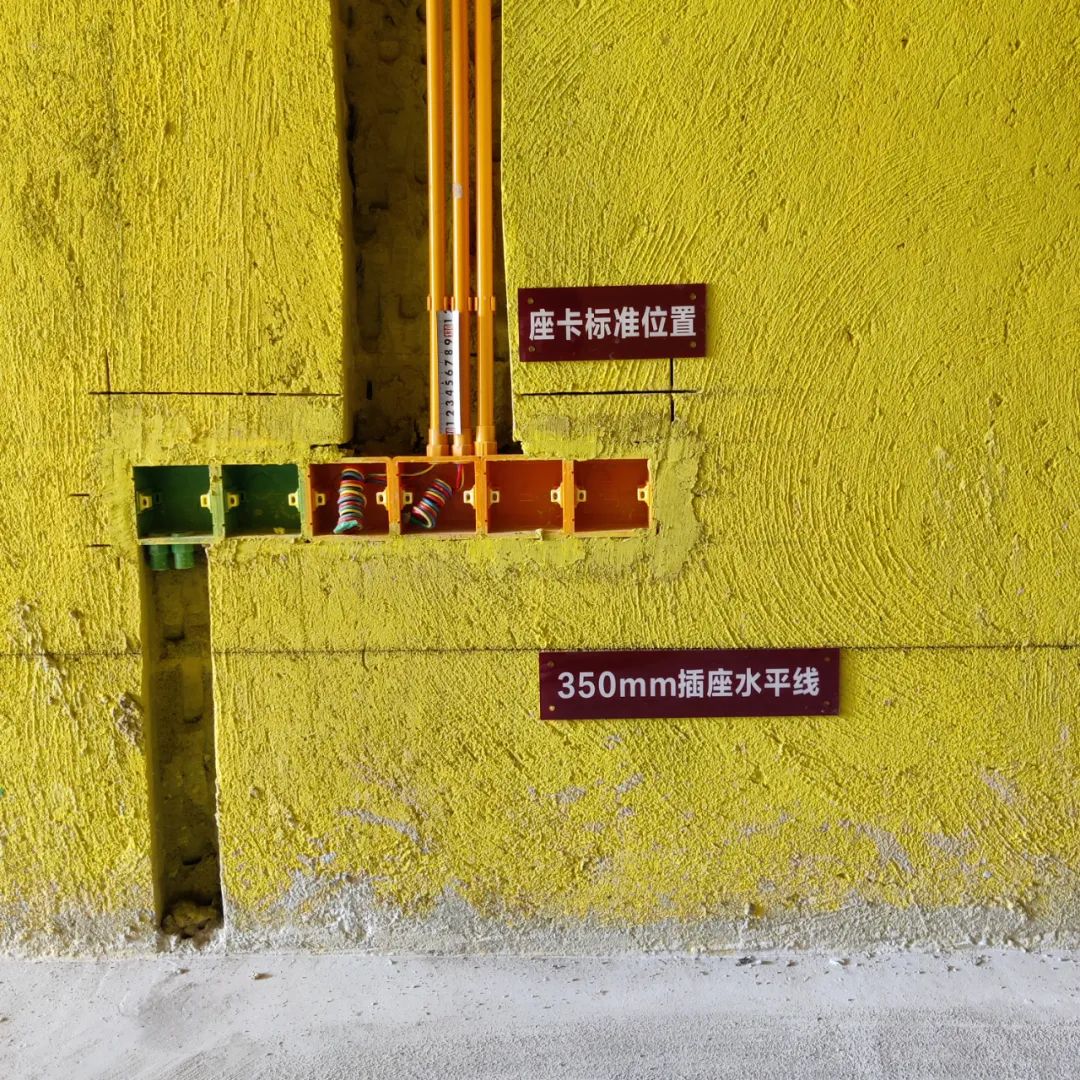

①、弹线开槽：按强天弱地的施工要求计划弹线开槽（先弹线、后开槽）确定所有房间相对应的，开关、插座均在同一水平线上，再用专用机具切割，保证线槽横平竖直，规范开槽施工。完成后再将临边口錾毛。把槽内、线盒内的渣子灰尘清扫干净即可。

②、开槽深度：

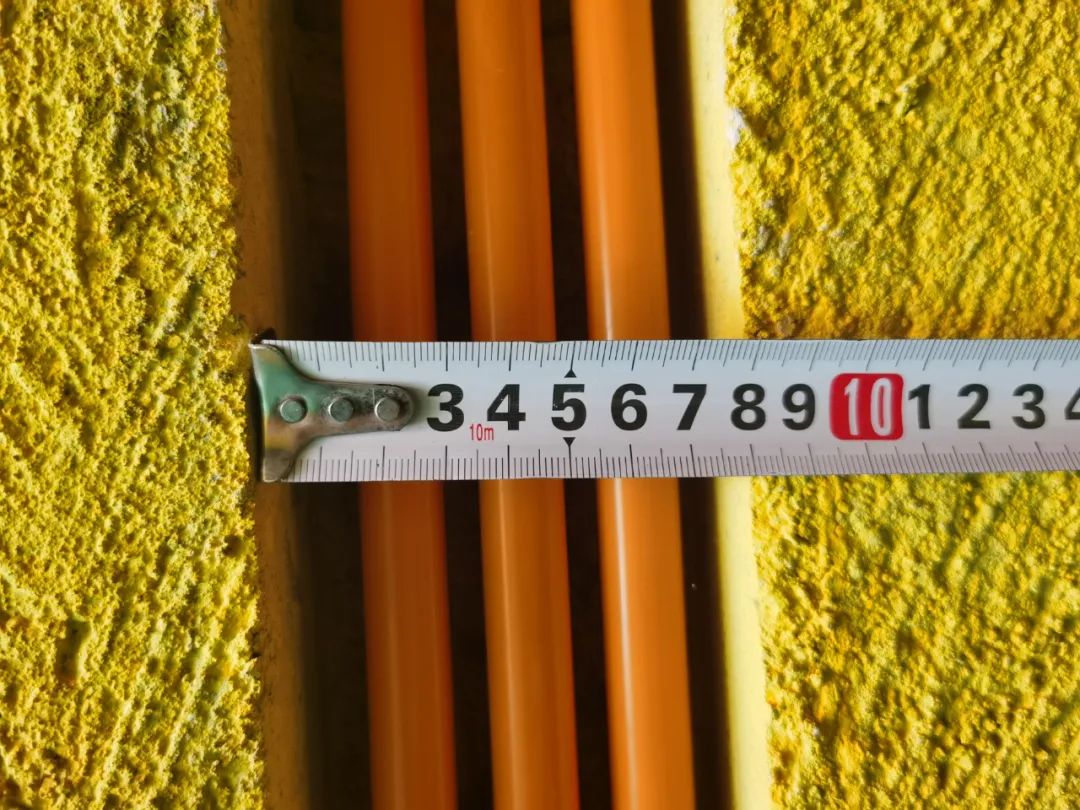

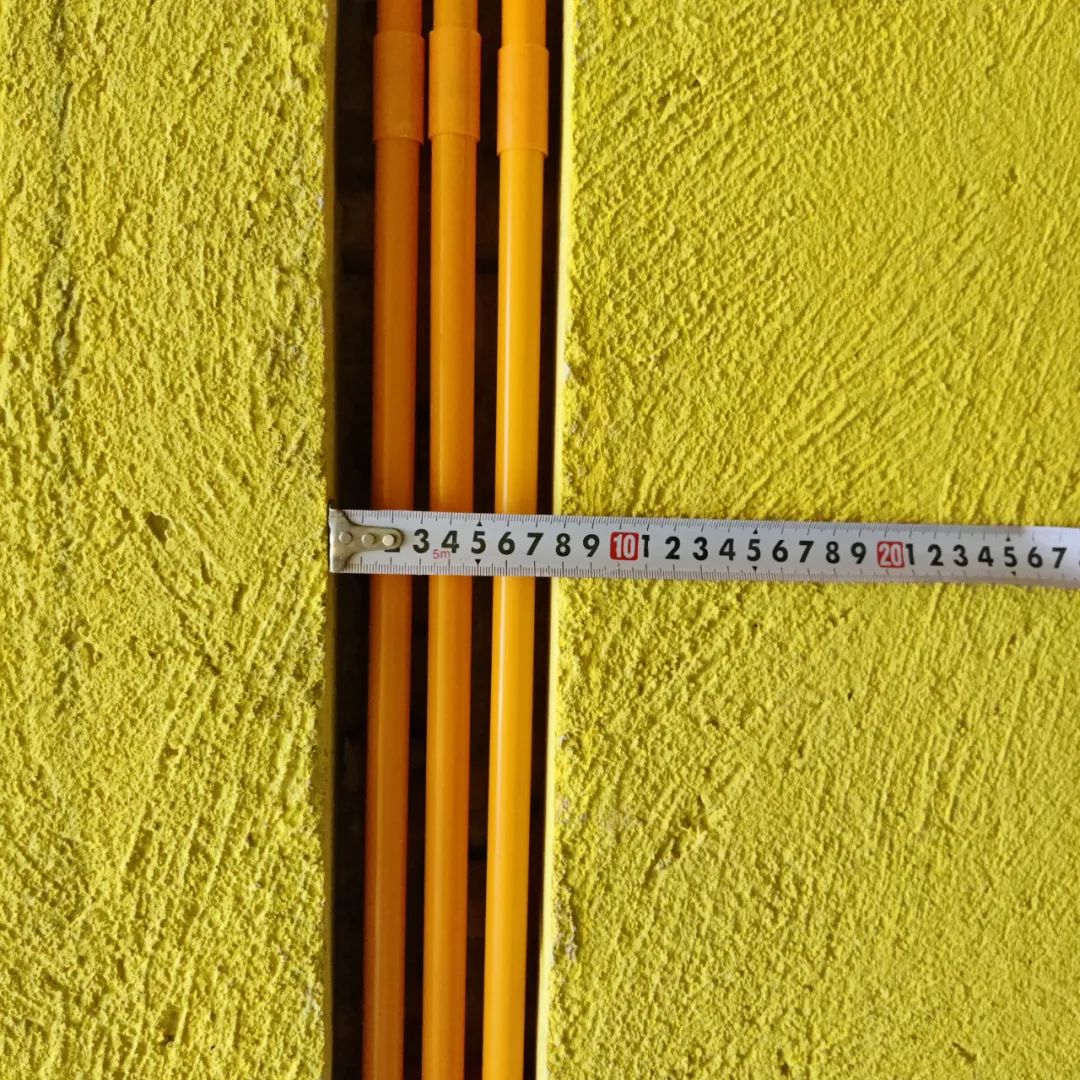

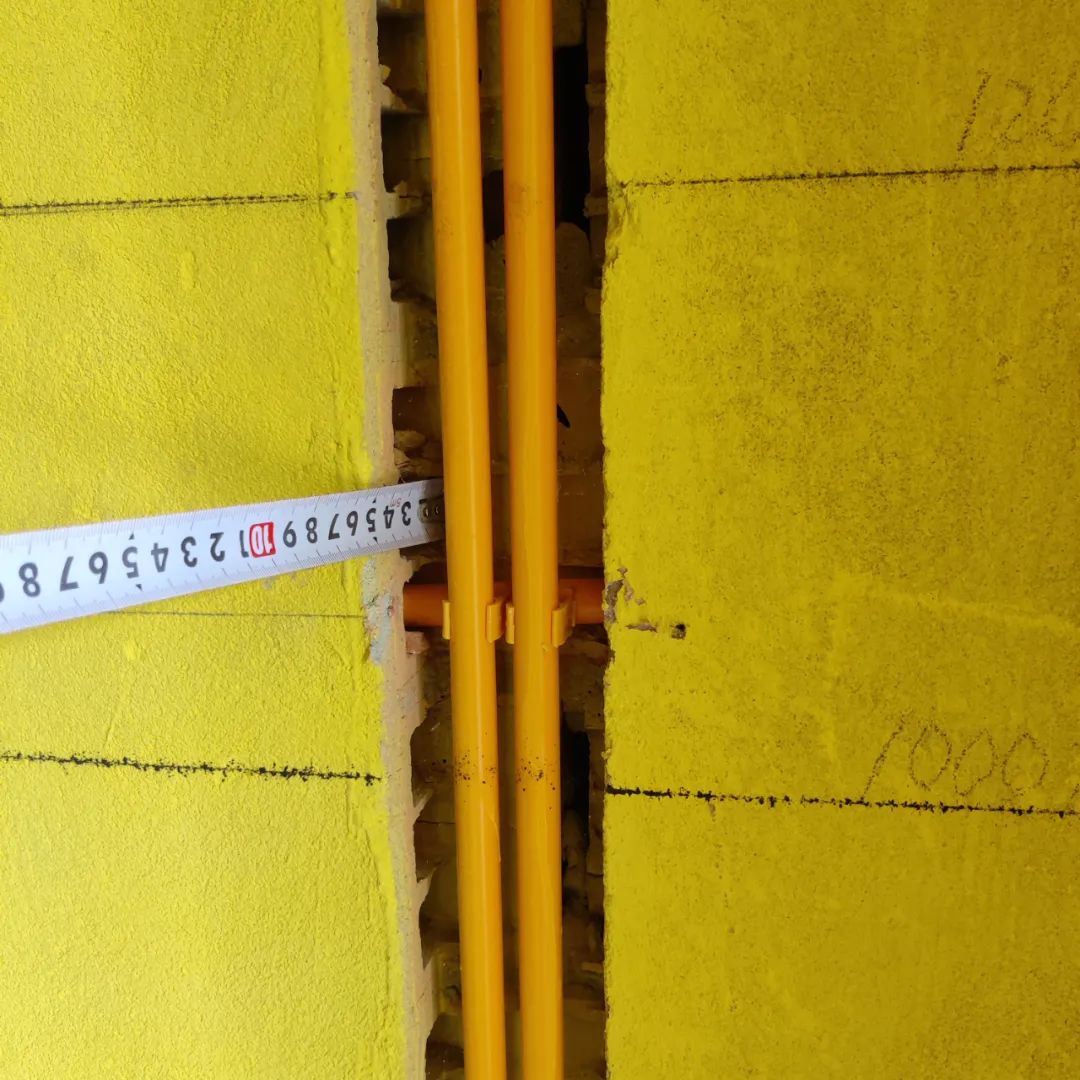

Ф16线管开槽深度不得少于40mm，大于45mm，主回路线槽宽度按单管16mm+间距6mm=（单管22mm）x回路总数，就是主线槽的总宽度。或者以强电控制箱实际宽度开槽。线管排完后线槽两侧不得大于10mm的空位。单线管开槽槽宽40mm、深度40-45mm、双线管开槽宽度不少于55mm、大于60mm、深度为40-45mm。

③、Ф20水管管槽、深度40-45mm、宽度45-50mm。Ф25水管管槽深度50-55mm、宽度50-55mm。补槽时保证水泥、砂浆厚度不得低于10-15mm，补槽砂浆标号不得高于C25。补槽先将槽内清扫冲洗干净润湿后再补槽。

2、排管穿线：

①、线管弯头：线管所有弯头必须是用专用弹簧冷弯，杜绝用线管直角弯头，确保抽线灵活，方便抽、拉线。

②、排管前的准备：活络线工序要求，先固定控制箱底盒，确认布管方向，弹好内直角线再排管，布管施工时由内向外延伸排管，直角转弯处向角内两侧300mm-350mm，不得大于350mm固定线卡，大弯转弯前后500mm不得有直接头，小弯300m内前后不得有直接头。

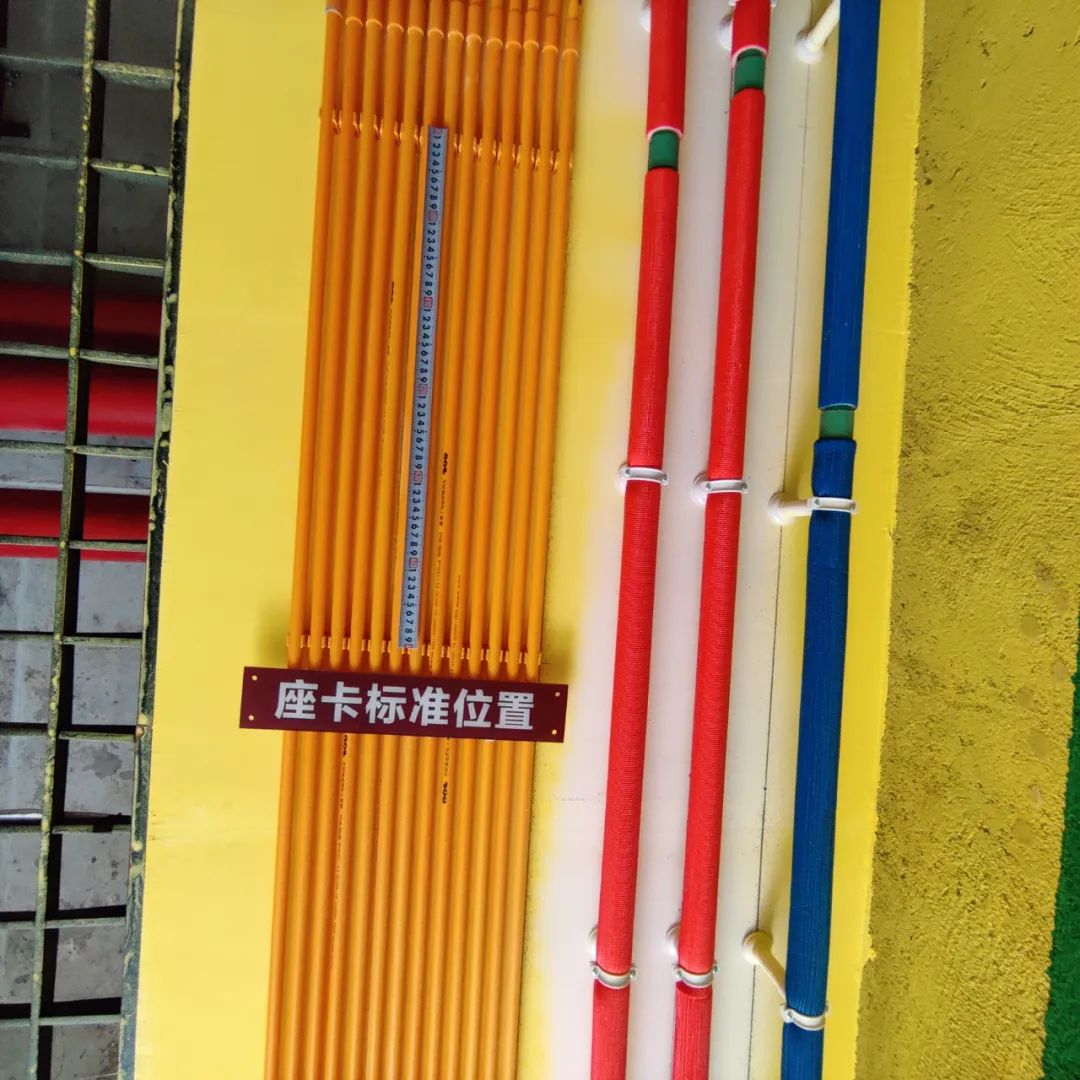

③、排管规范：排管间距是由线管专用座卡固定自动生成，管距不得大于8mm、小于5mm。排管间距是为后工序贴砖防止空鼓作保障。强、弱电线管交叉处必须用锡箔纸做屏蔽处理，以确保交付后，弱电信号不受强电电磁场干扰。屏蔽范围，线管前后往外延伸不得小于300mm。

④、线卡固定间距：多管并排，线卡位置必须在控制箱上、下、左、右、顶、地转角的前、后、左、右150-200mm处固定，不得大于200mm，双管、单管离墙、顶、地、及线盒的上、下、左、右的线卡固定均为100-150mm，不得大于150mm，多管直线线卡间距为500mm，双管、单管直线不得大于400m，根据现场由线盒周边第一个线卡和地、顶周边第一列线卡往上，平均分配为最佳。

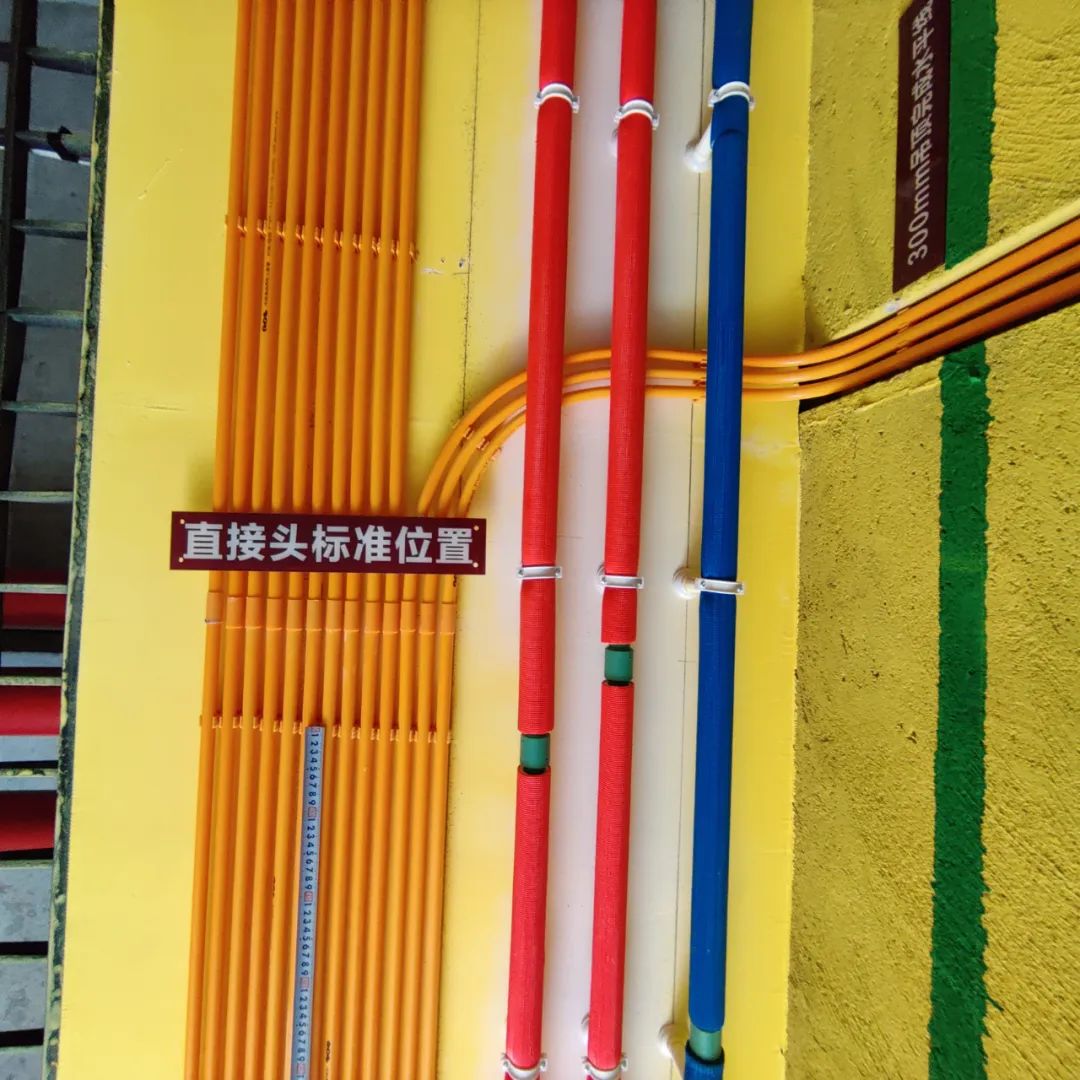

⑤、直接头固定间距：主线管直接头固定必须是本跨的中间，（什么是为一跨，一个物品的始端到终端边线。比如:控制箱到地面这段为一跨）线盒与顶、地的中间，地、顶的中间（地与顶的中间）等。多个直接头固定必须按一字排列整齐水平、前、后、上、下不得大于2mm。凡在线管上有直接头的地方前或后5mm处必须钉线卡固定。

3、穿线：

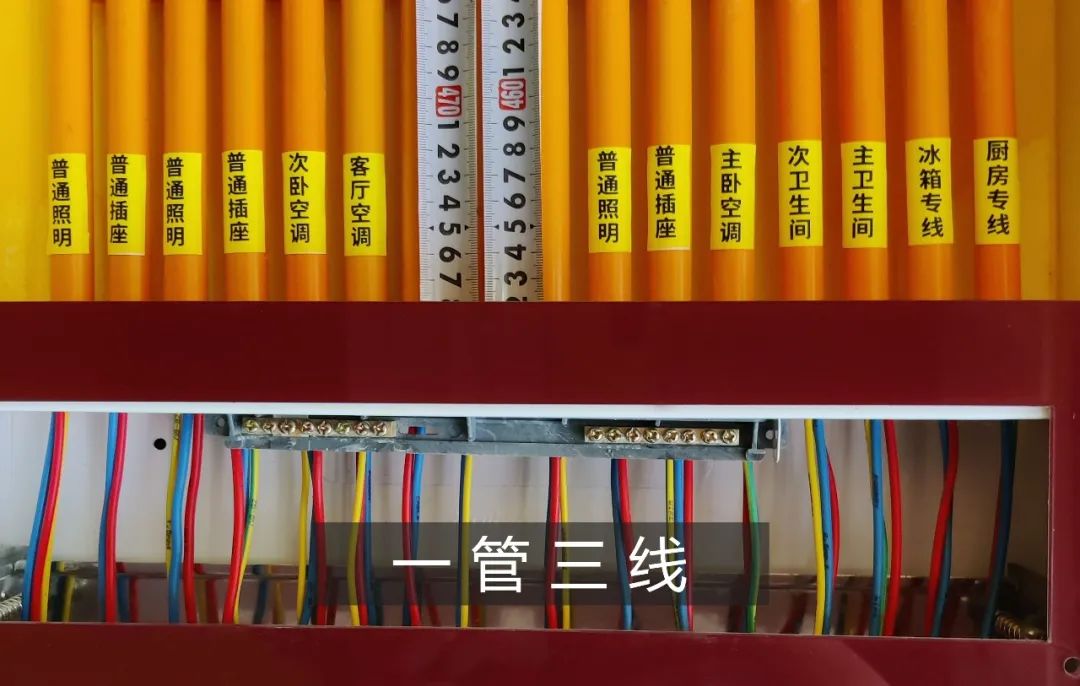

①、穿线按功能使用负荷需要配置线径大小确定回路，按规定施工，每个回路须按红相、蓝零，双色地的标准穿线。

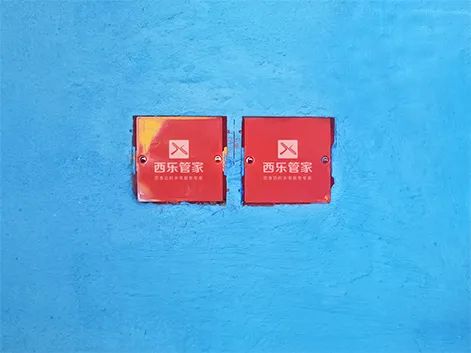

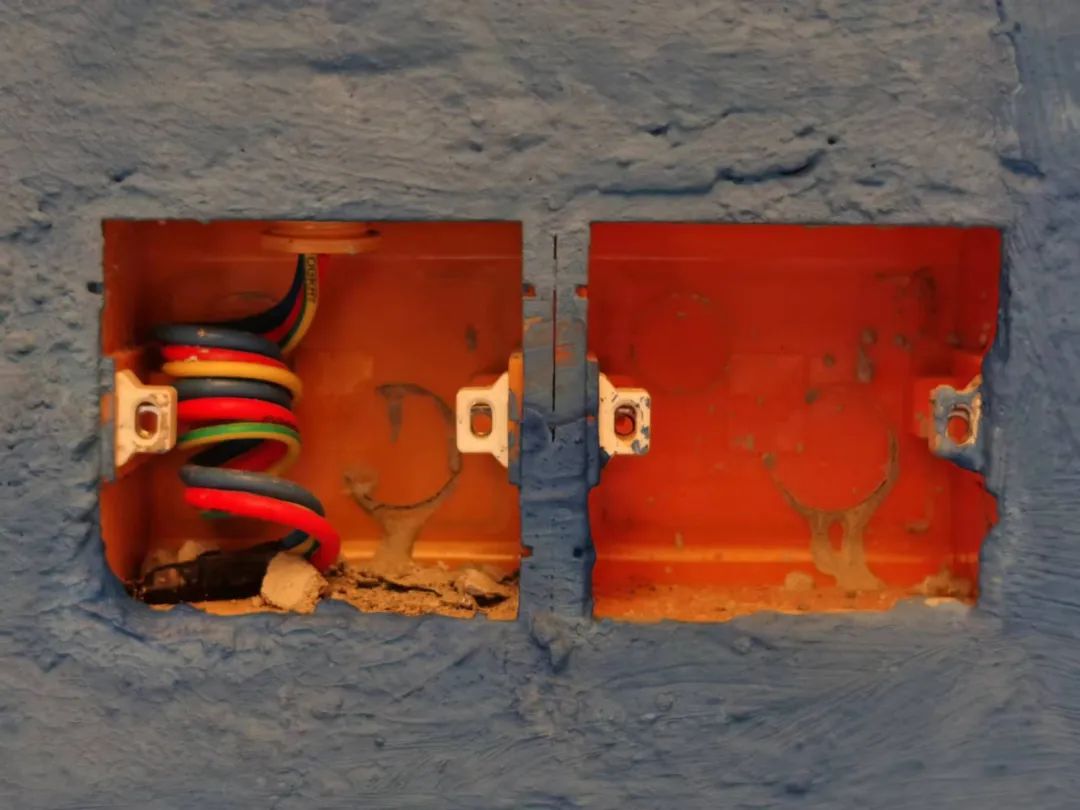

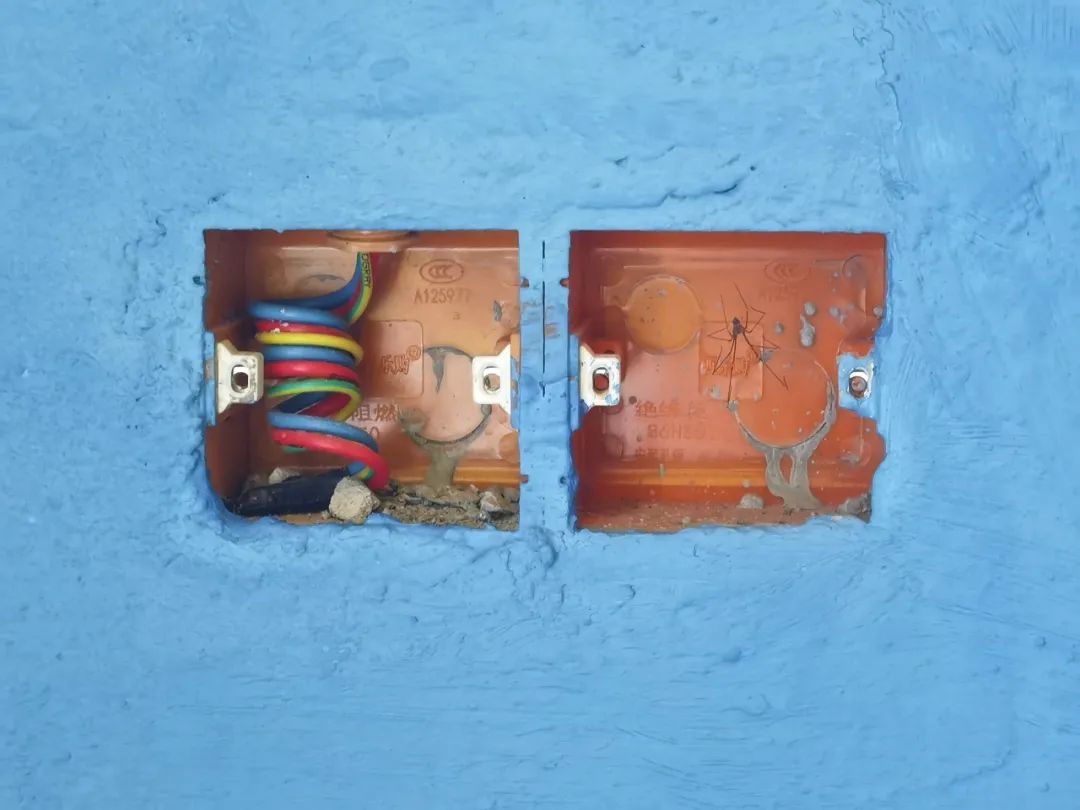

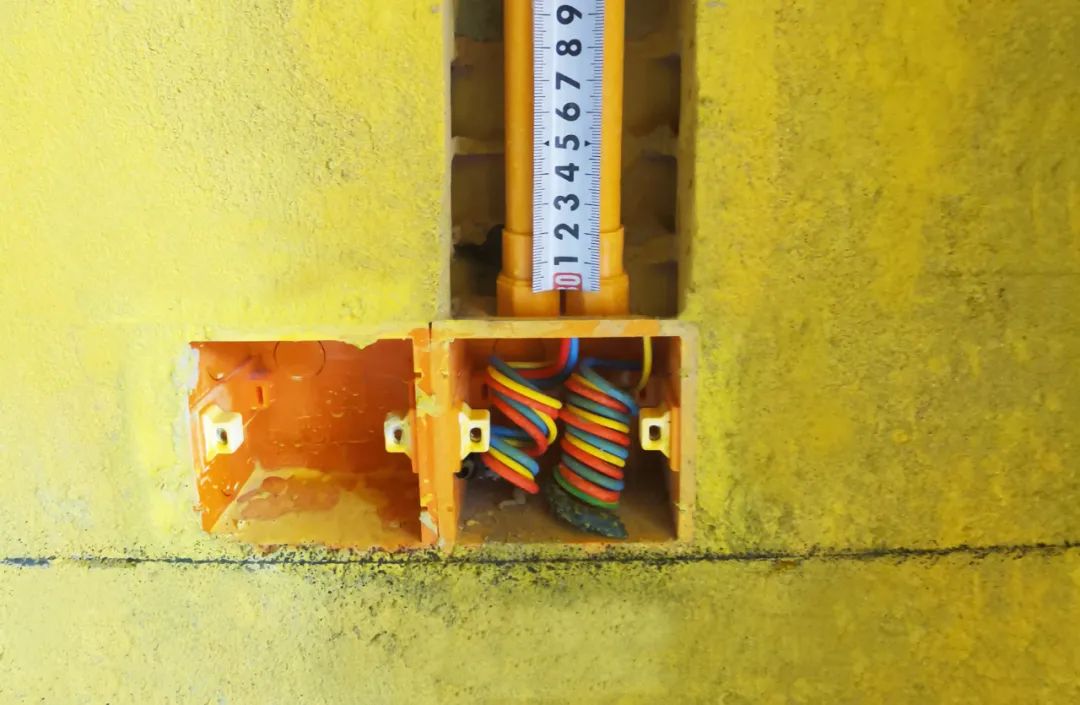

②、穿线完成后，将控制箱规范装连完成并将回路用不干胶记号笔标注回路使用的地方，线合里的线头必须用接线端子（连接器）封头入合内用临时用盖板盖好，清扫。

4、给排水管：

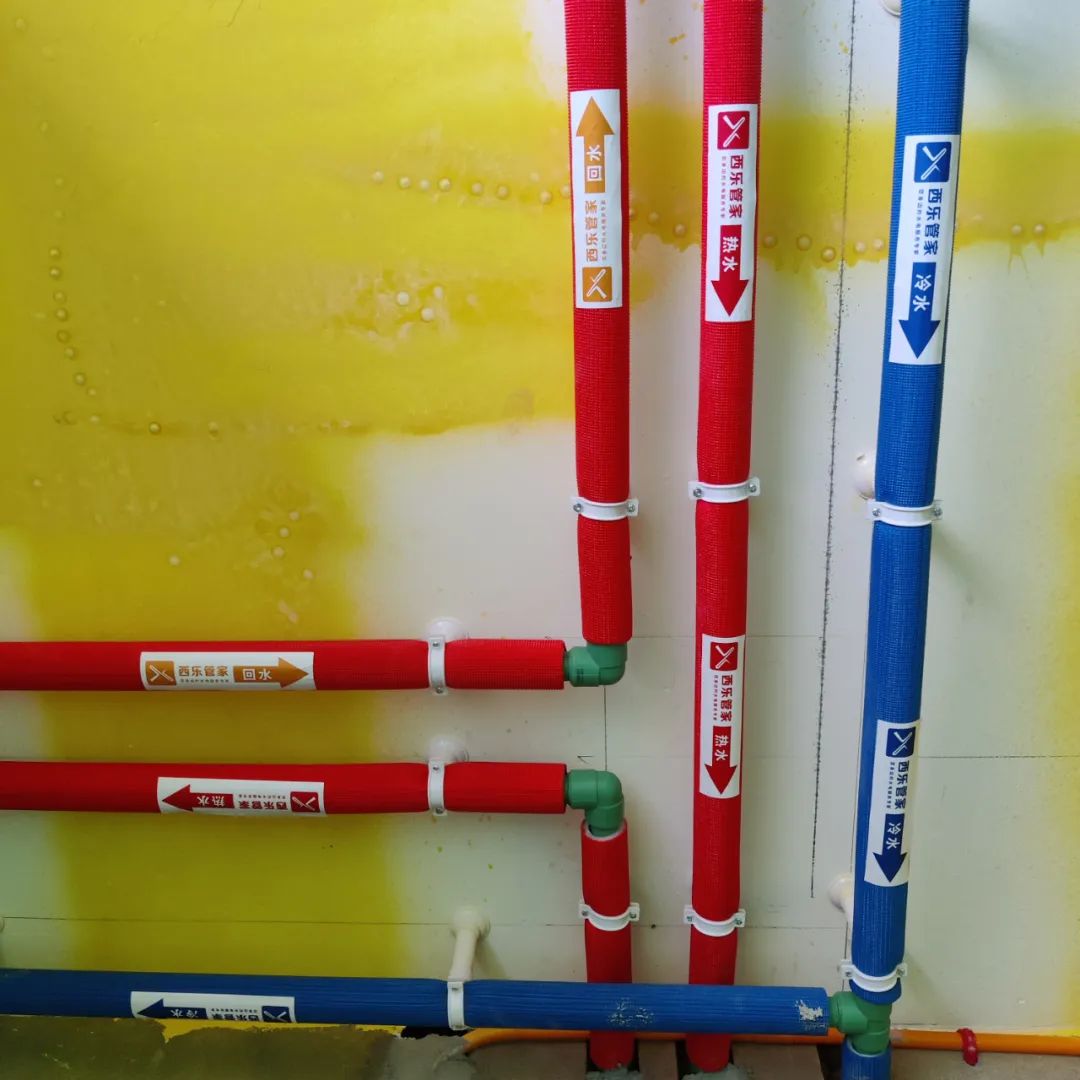

①、给水管排水管横平竖直，间距为150mm，吊卡用同等材质的专用吊卡，吊卡直线间距不得大于600mm固定，90°直角弯头处100-200mm不得大于200mm固定。

②、在给水排管施工前必须先用聚胺泡沫对冷热进行保温处理，最好分色红、蓝。

③、给水出水口用专用管卡固定淋浴出口处需专用连接卡固定。

④、橱柜、台盆背板后冷热水出水口安装时对弯头进行加长40-50mm。让水龙头接在橱柜背板处，方便后期检查维修。施工完成后将需出水用堵头堵上。

⑤、所有水电开孔部位使用专用建筑结构发泡胶填充，填实起到隔音、防潮、固定的作用。

⑥、给水验收试压压力0.8-1.2mpa（8至12公斤）均可，根据地方标准而定，水压稳定压力时间不得低于半小时，压降标准不得超出0.05以内mpa为合格。

⑦、排水管施工：蹲便或坐便功能安装用Ф110PVC管及用直径大的管件，连接其他功能地面排水管均为Ф75为主管及同直径大的管件转接各功能如台面盆、淋浴及其他所有功能地方的地漏必须在主排水管Ф75管上直径为Ф50加存水弯向上延伸出地面，再用水泥砂浆将管子直径大小的规格始端中间、末端做固定即可。

⑧、排水管在施工中必须将所有功能的排水口高出成品地面而不得少150mm。
