前面分享平面倒角一种方法是零件3D上是没倒角出来，那如果零件3D倒角出来那又是如何倒角的呢？下面详细为大家讲解一下步骤。

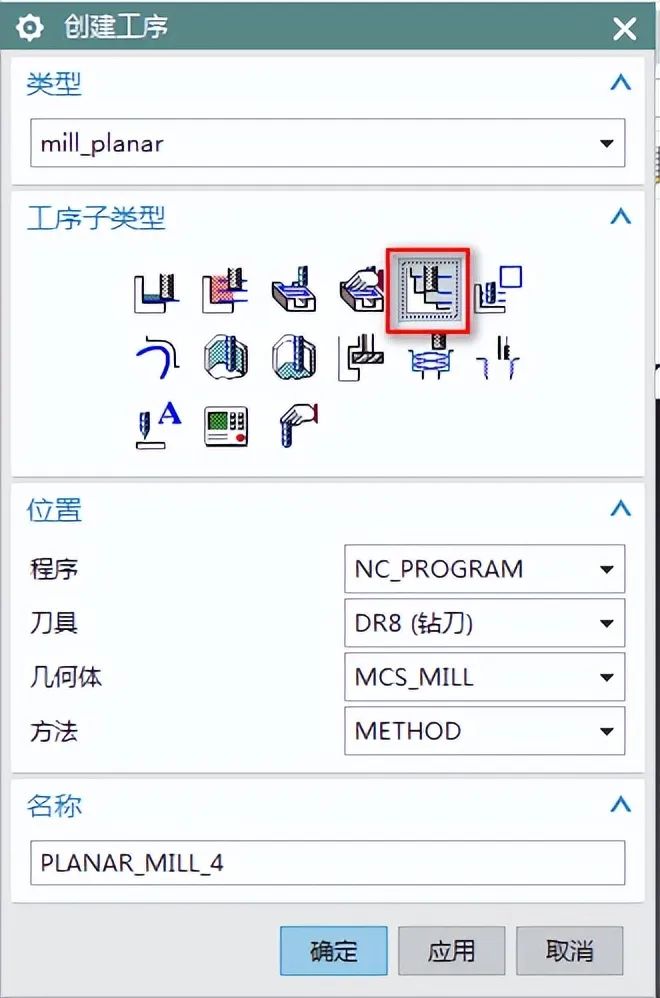

1、首先创建2D加工策略，【插入】——【 工序】——【mill_planr】——【2D平面铣】，如下图：

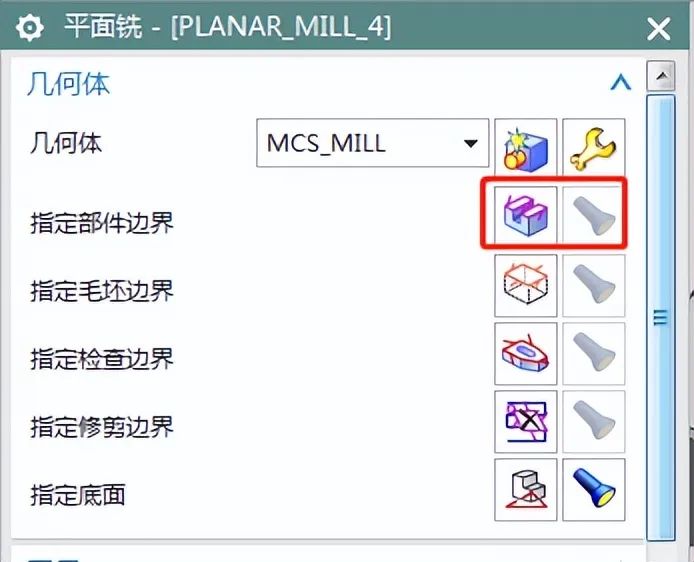

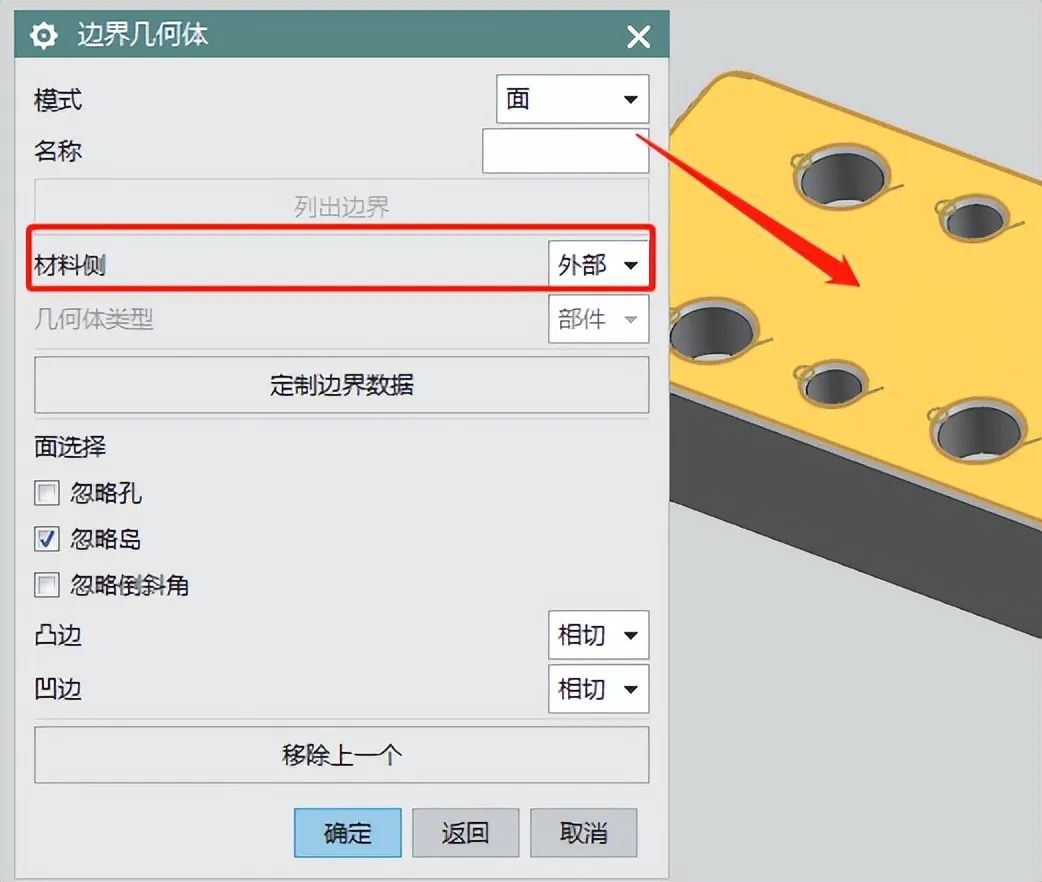

2、选择要倒角后的边界，指定边界用面的边，材料侧为外部，如下图：

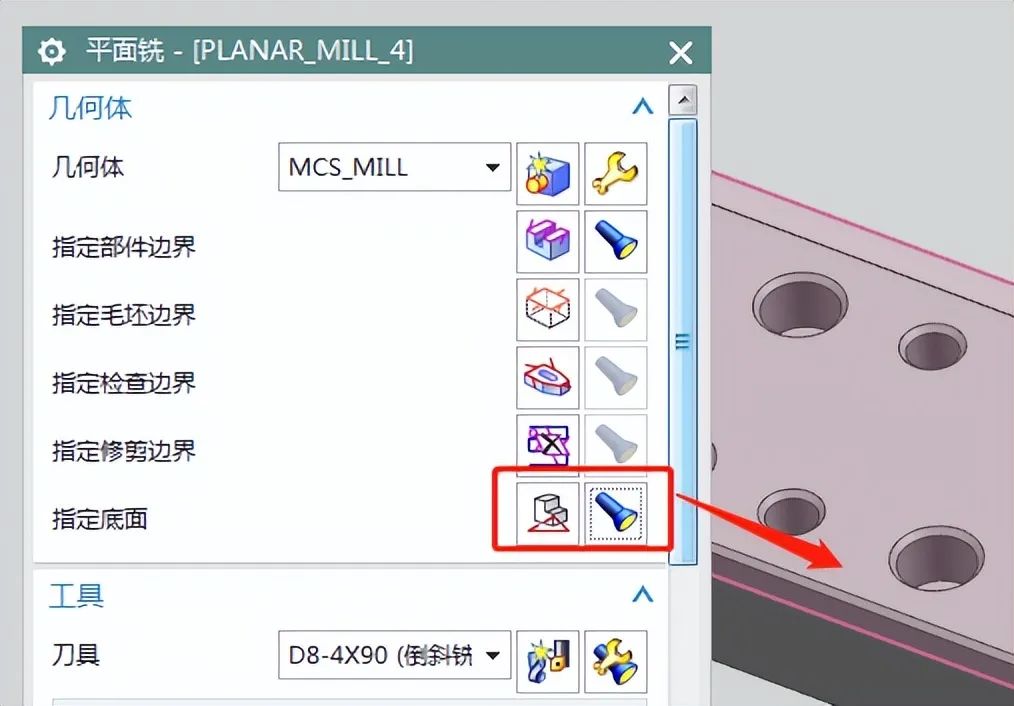

3、指定底面选择边界所在的底面，如下图：

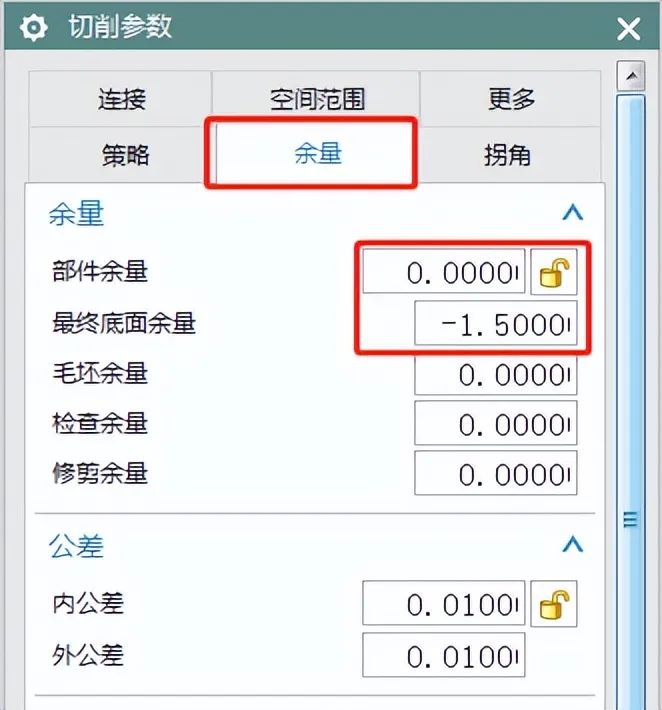

4、余量设置与平面倒角方法1略有不同，在【切削参数】——【余量】，侧壁余量为0，底余量为比倒角大小大-0.5-1MM左右，如下图：

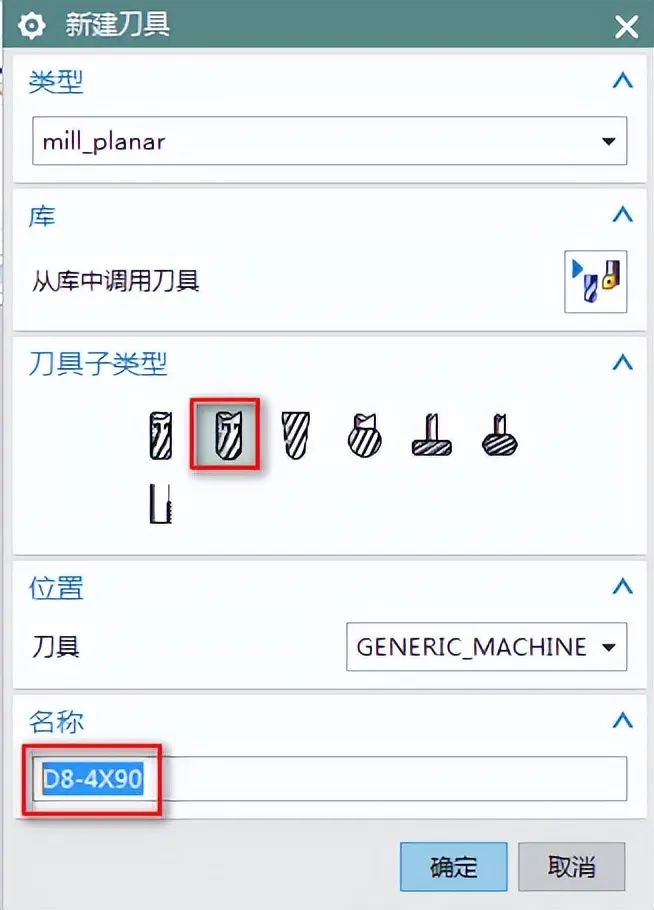

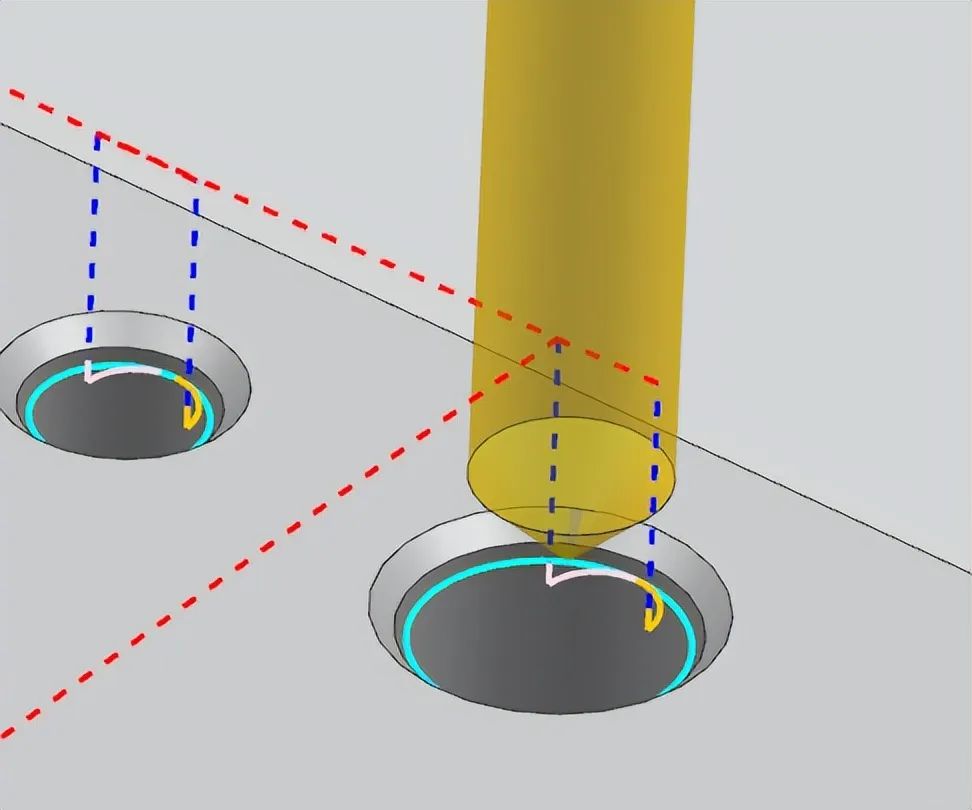

5、定义一把D8倒角刀，切削模式为轮廓加工，进退采用圆弧进退刀，并生成倒角刀路，如下图所示：

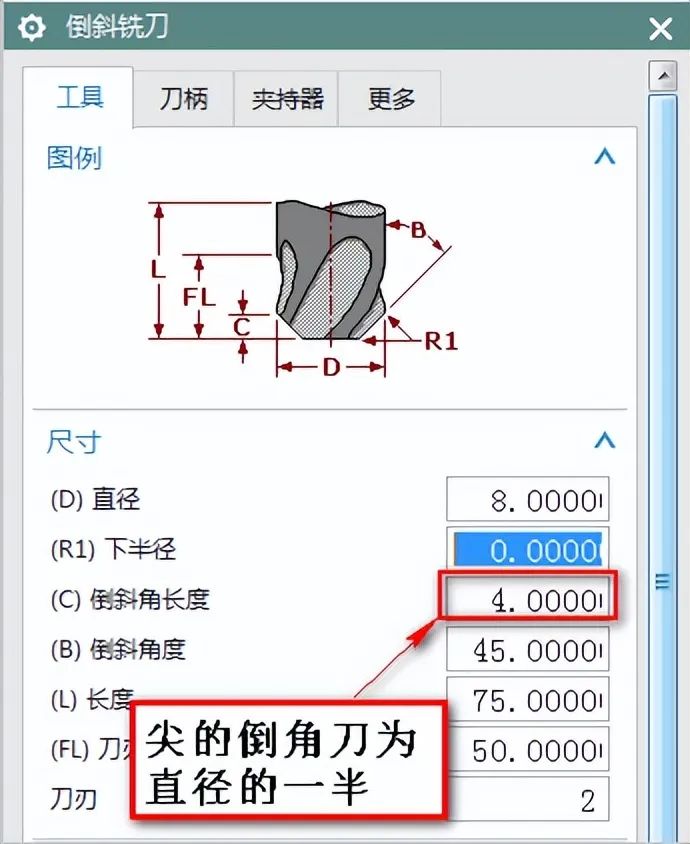

刀具定义用倒斜角刀。

深度的负余量一定要比倒角大，否则倒角不干净。
