1挖孔桩

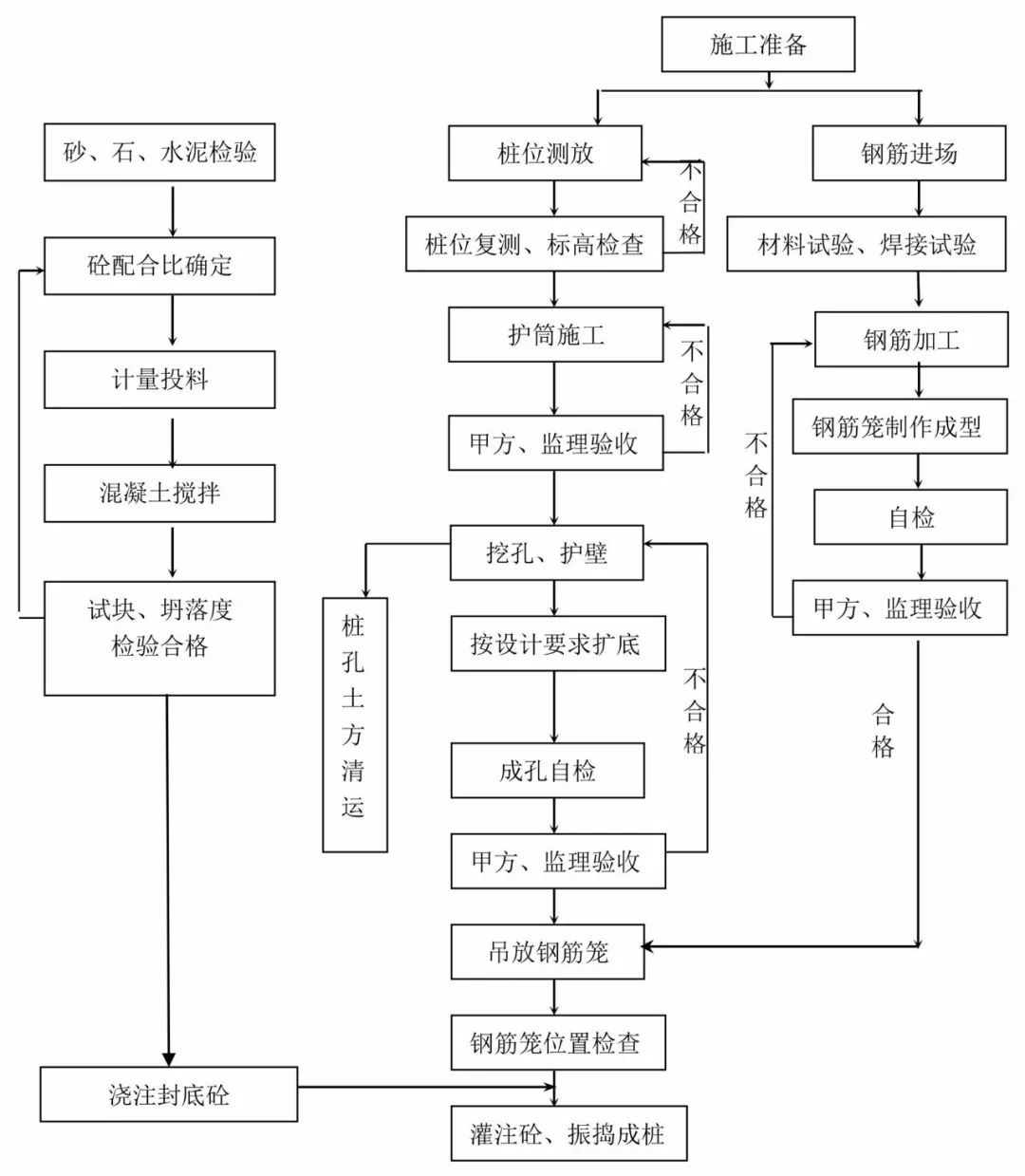

① 人工挖孔灌注桩施工工艺流程图
2钻孔灌注桩
② 回转钻成孔正循环清孔工艺流程图

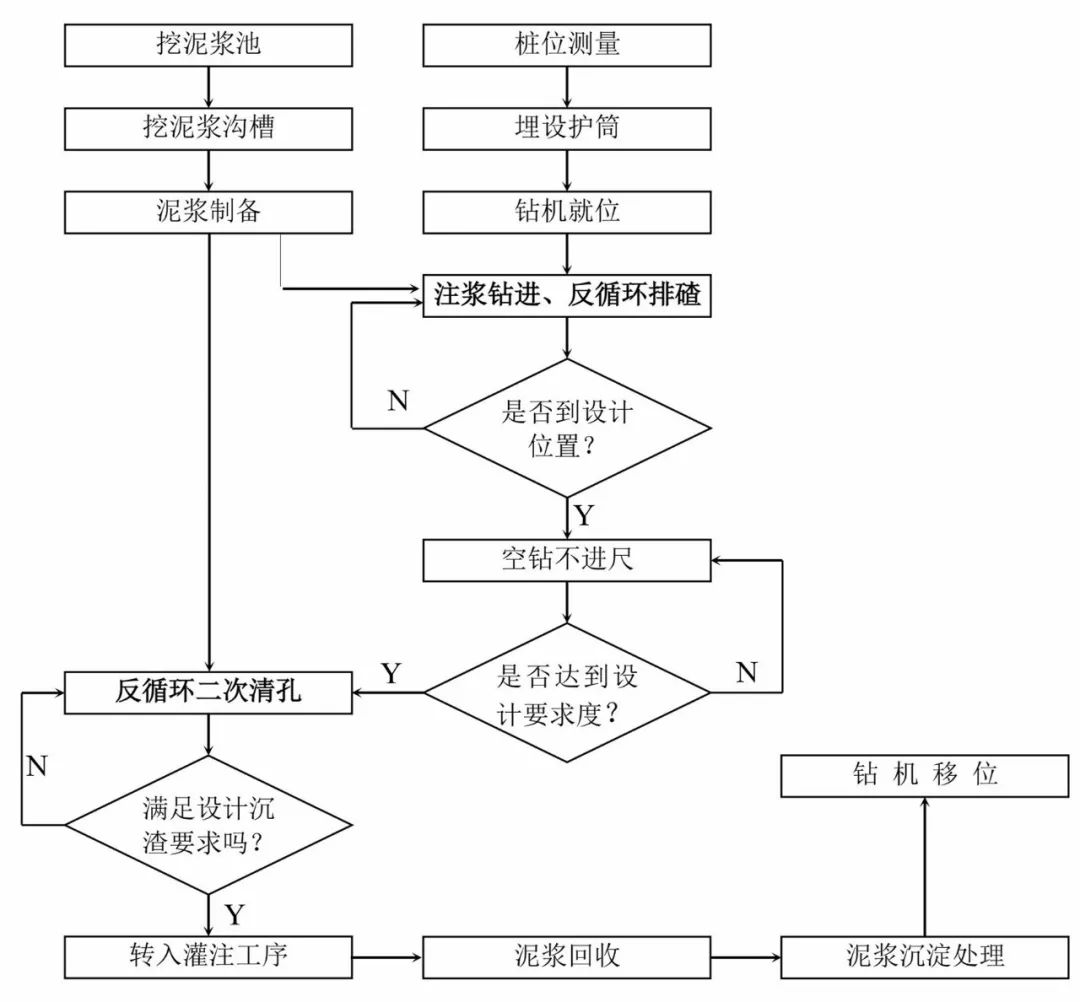

③ 回转钻成孔反循环清孔工艺流程图

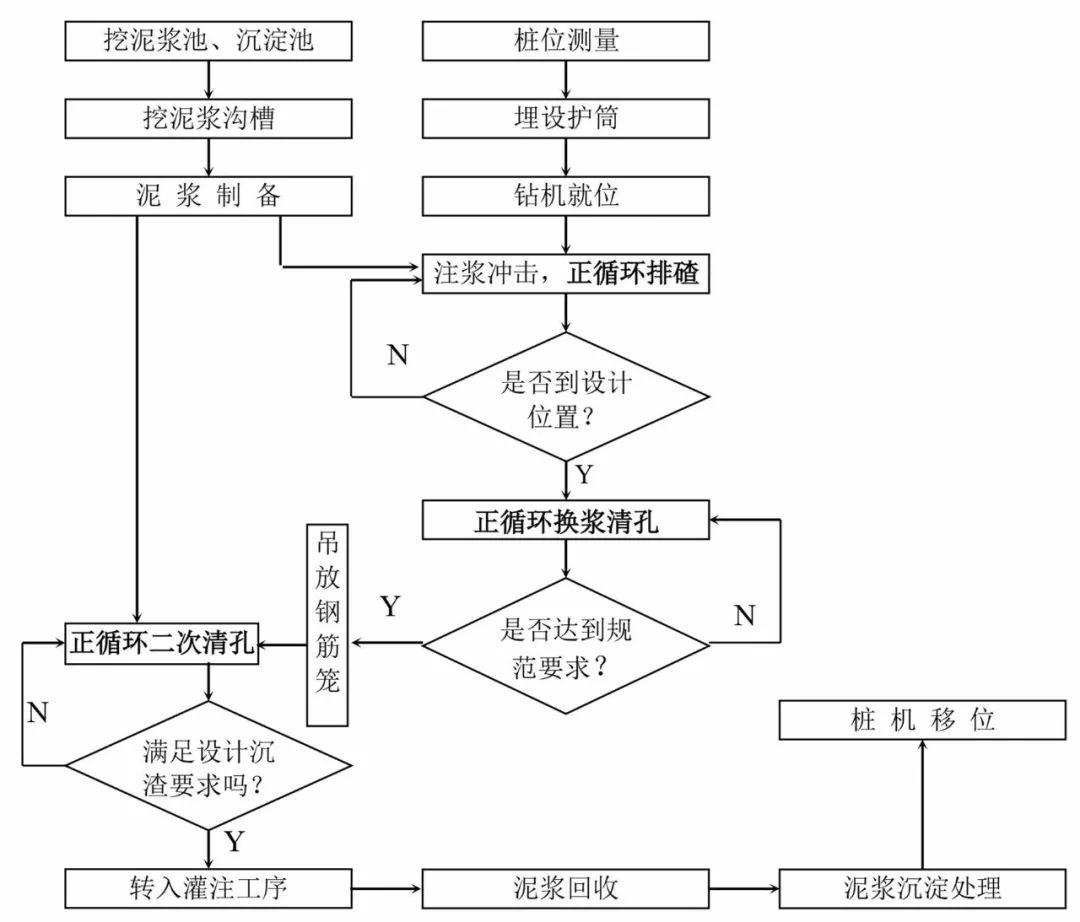

④ 冲击成孔正循环清孔工艺流程图
3沉管灌注桩

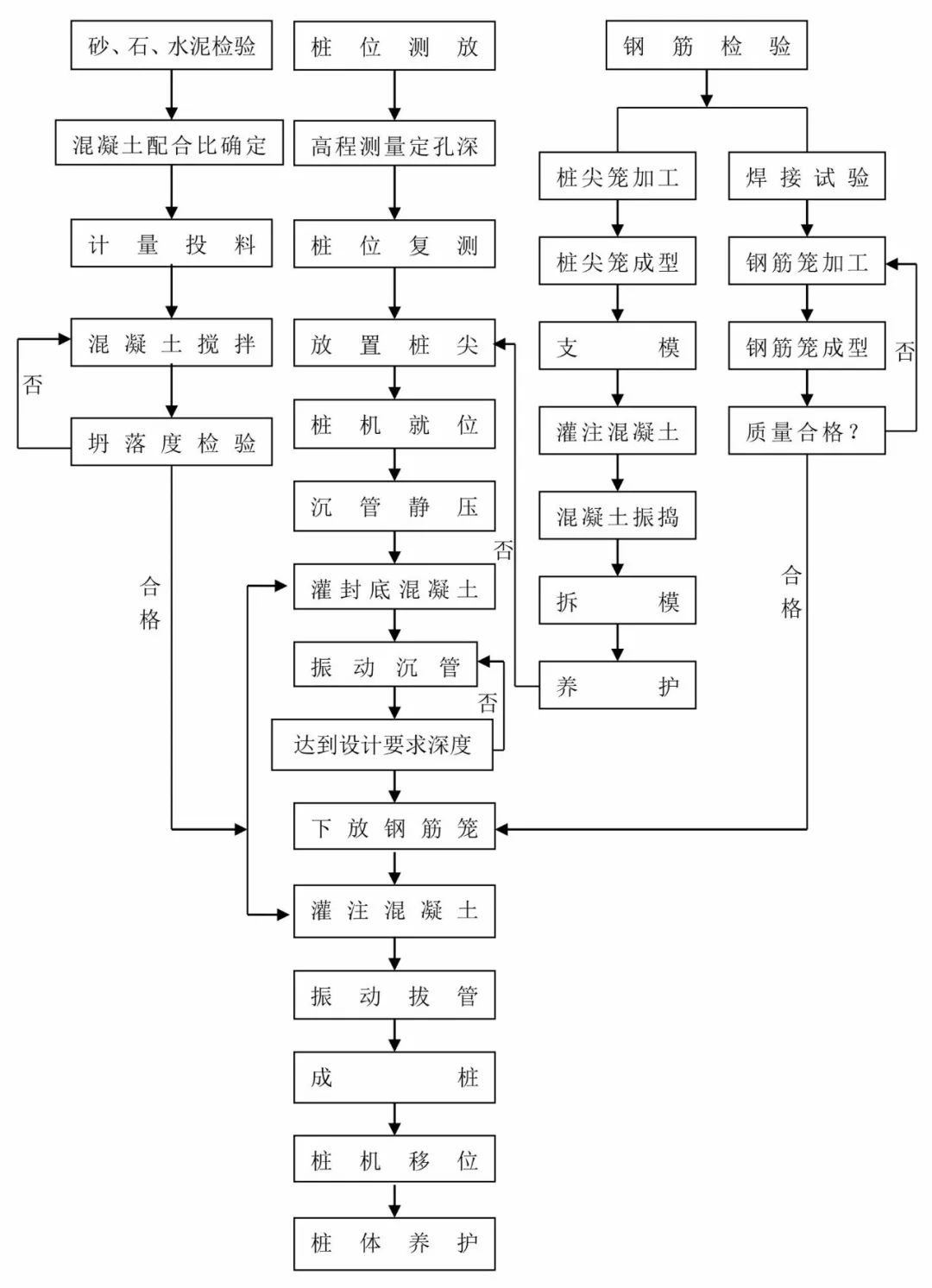

⑤ 沉管灌注桩施工工艺流程图

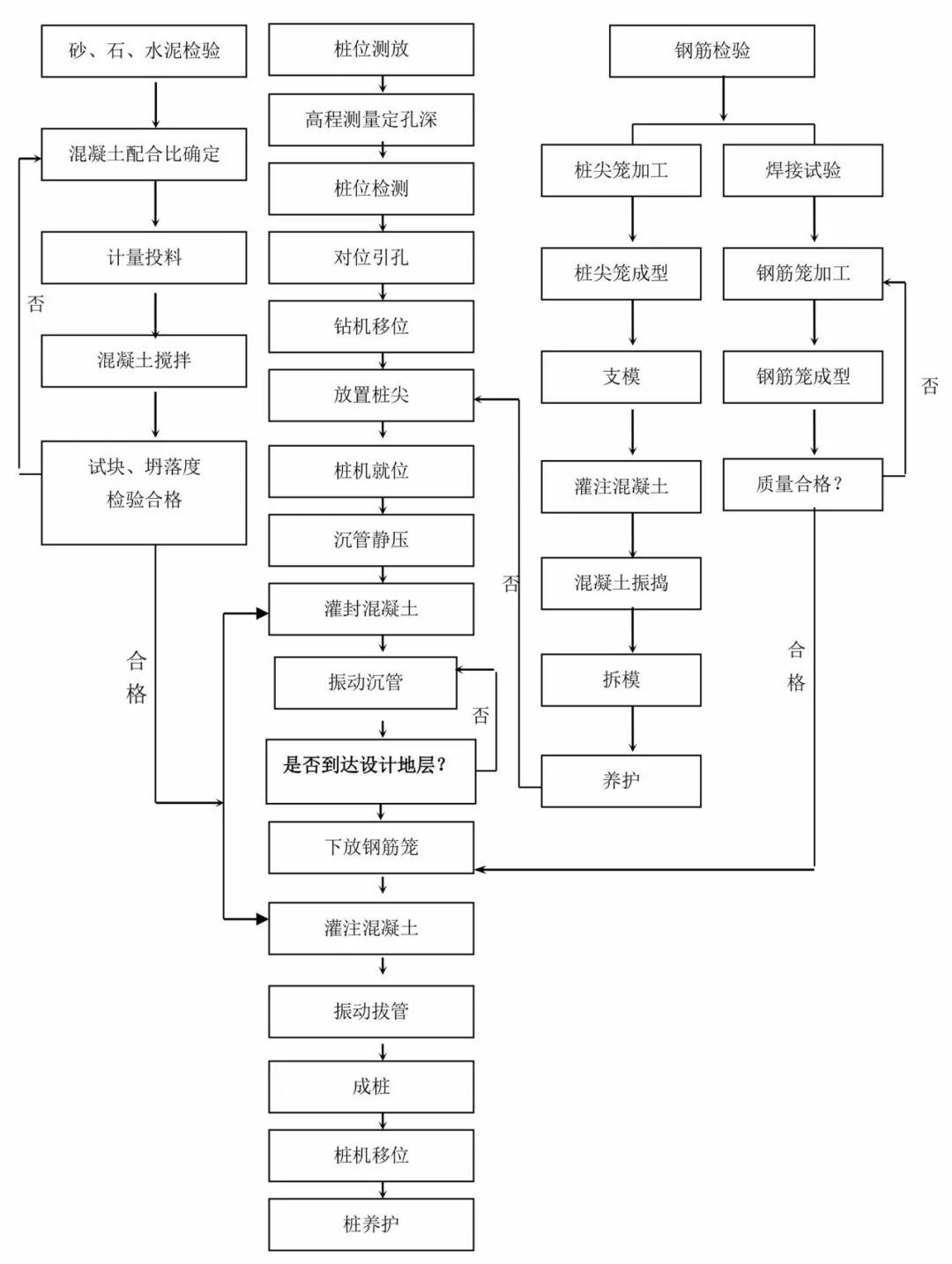

⑥ 引孔沉管灌注桩施工工艺流程图
4长螺旋压力灌注桩

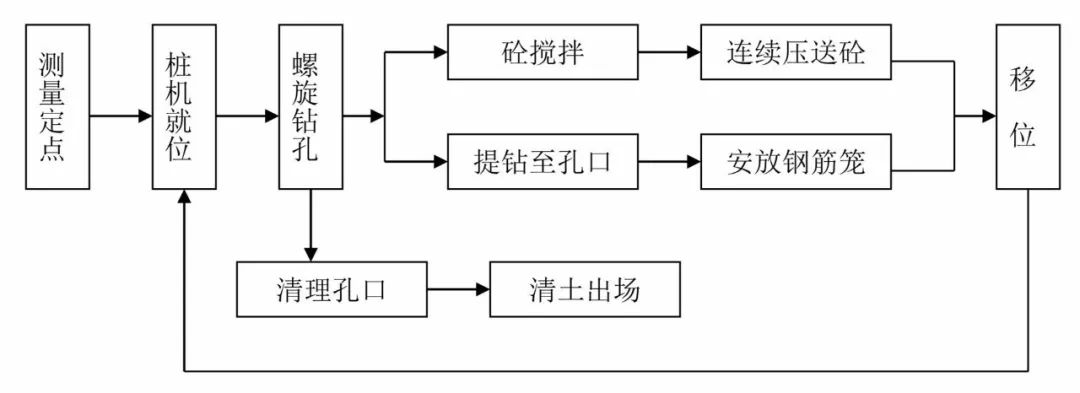

⑦ 长螺旋压灌砼桩施工工艺流程图

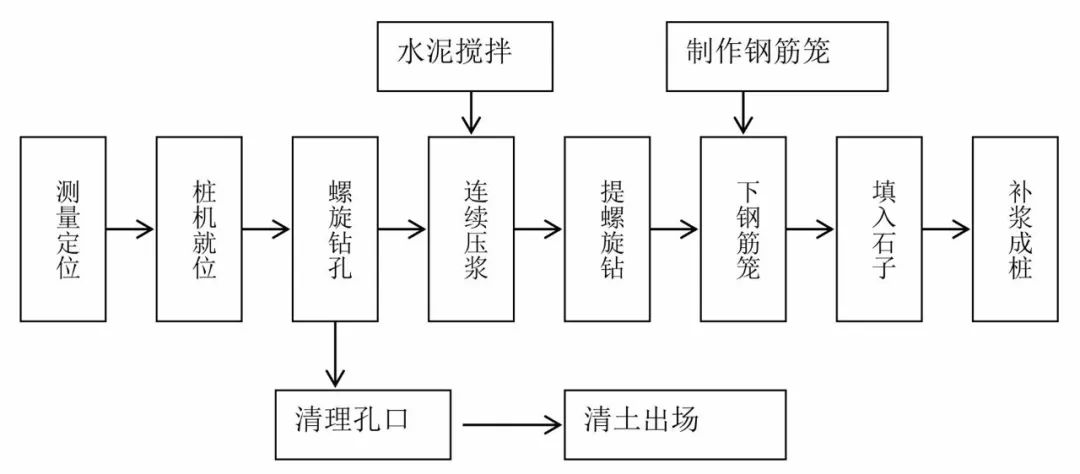

⑧ 长螺旋压浆桩施工工艺
5预制桩

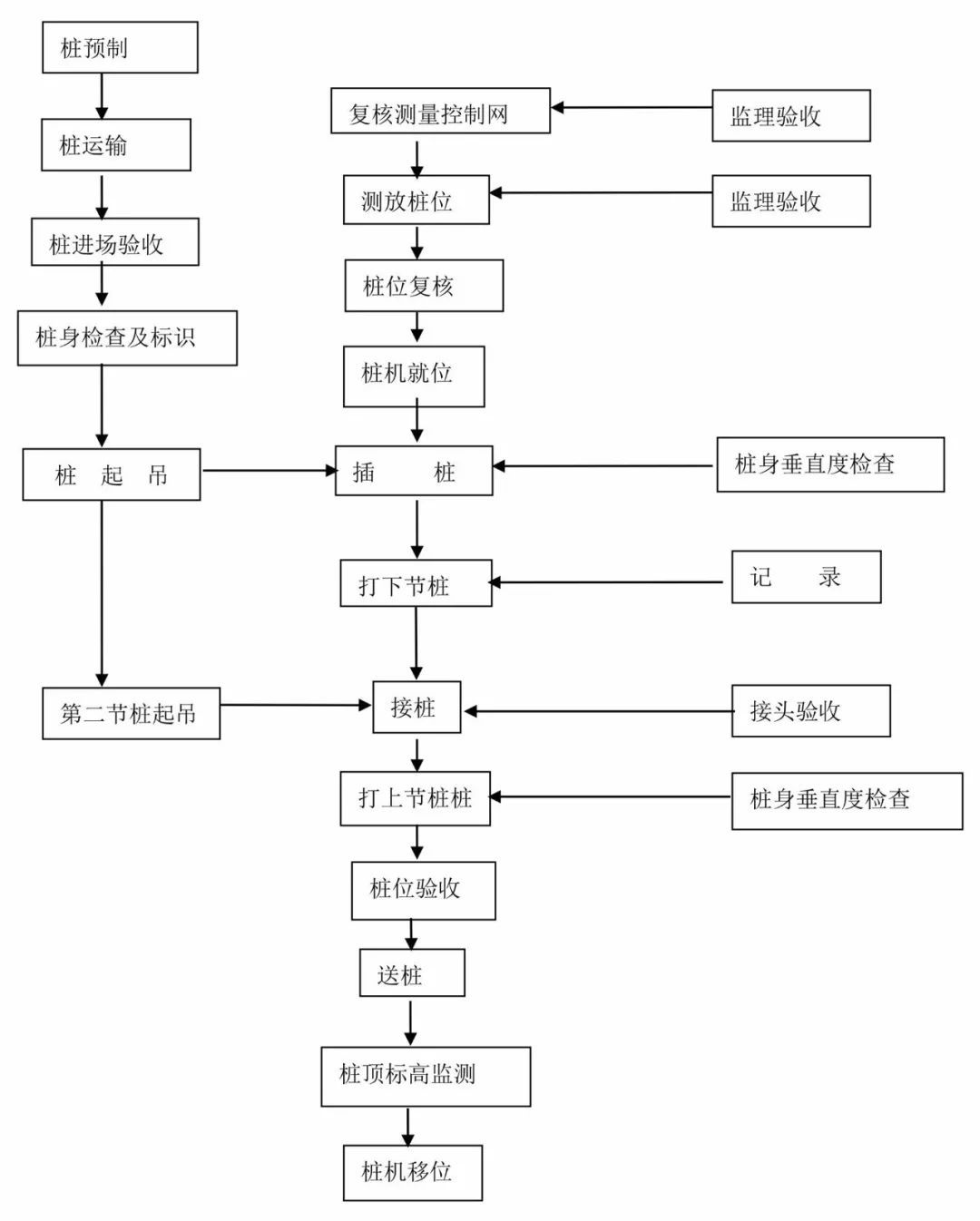

⑨ 预制桩锤击沉桩法施工工艺流程图

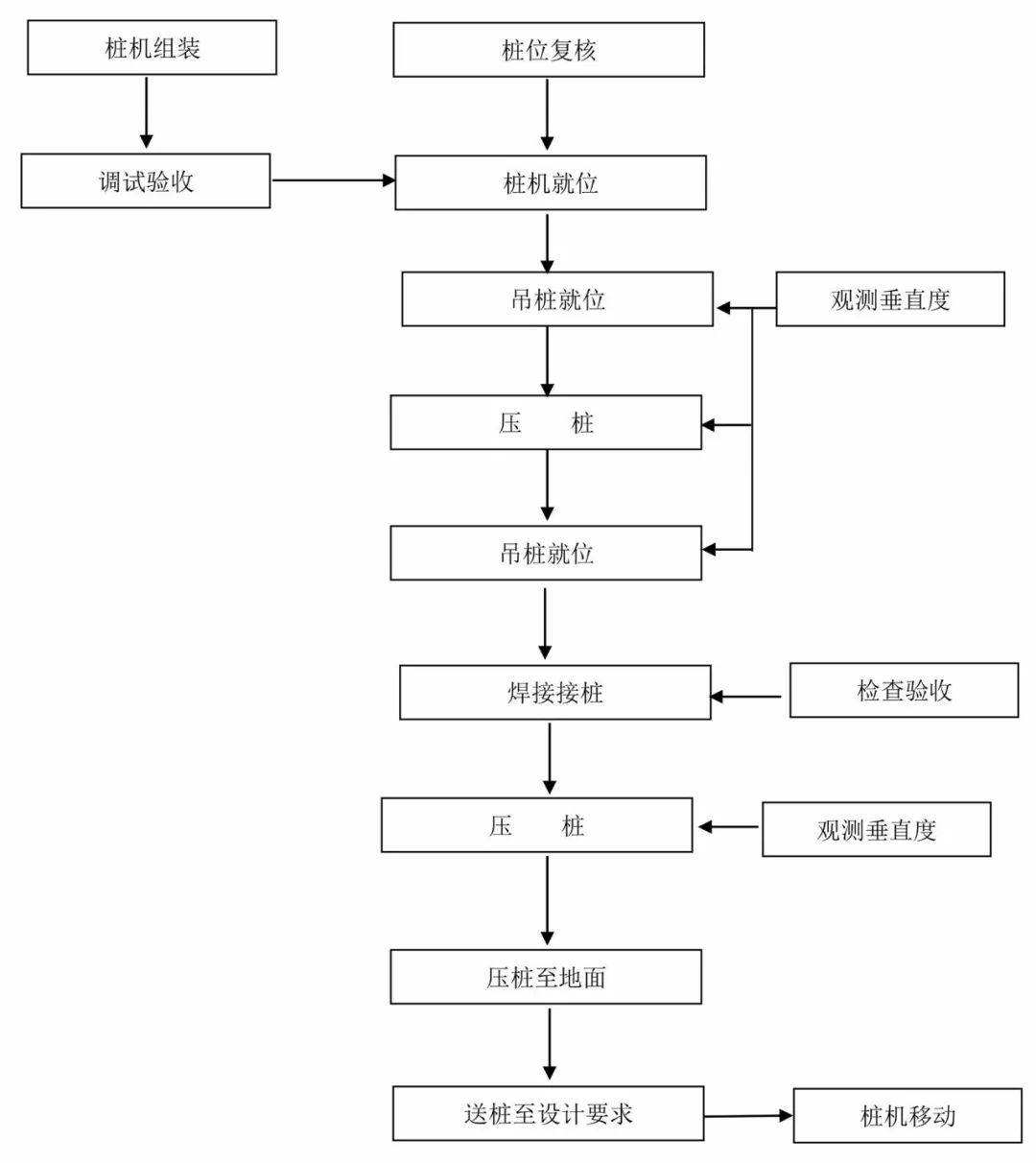

⑩ 预制桩静压法施工工艺流程图
6预压

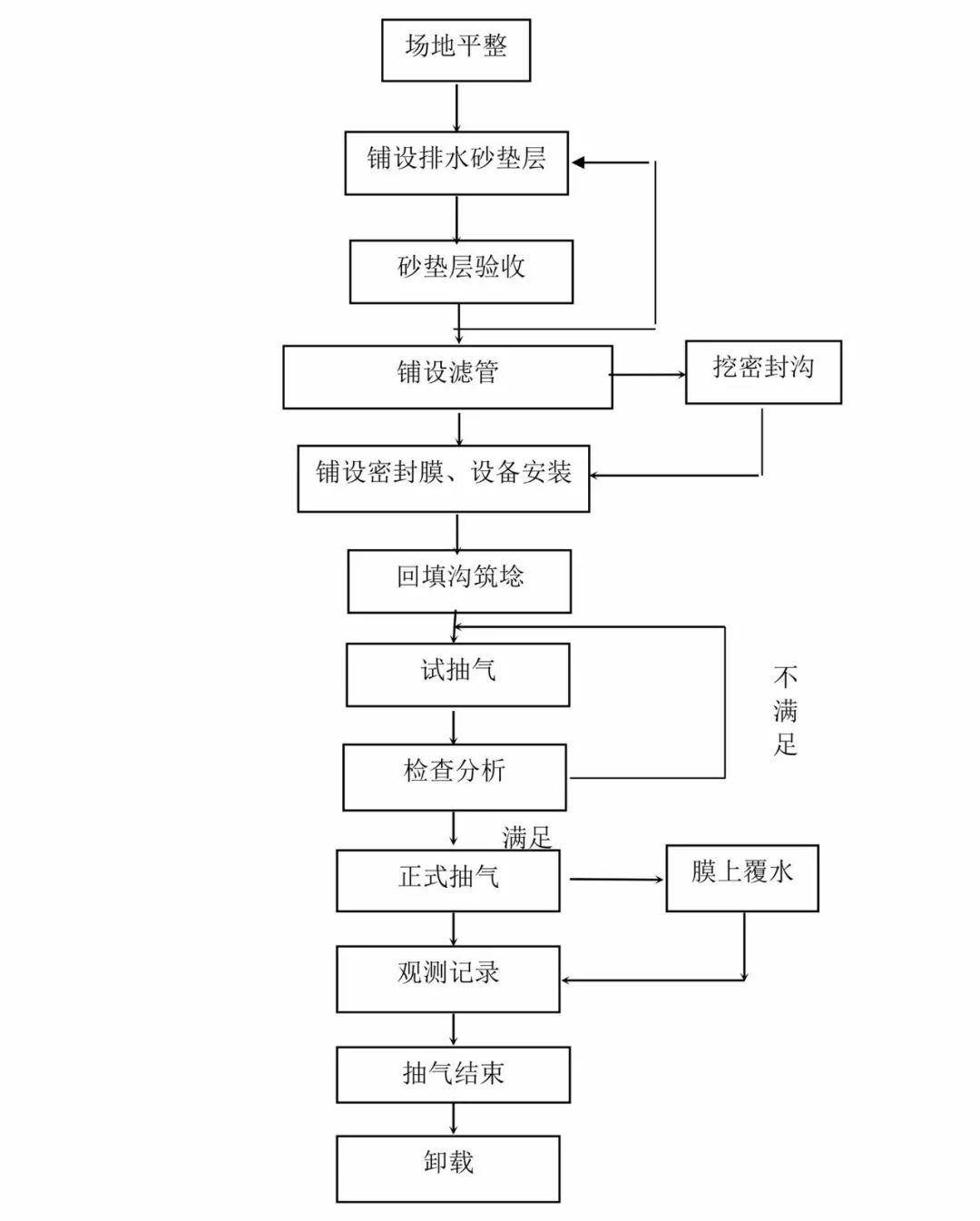

⑪ 真空预压工艺流程图
7搅拌桩

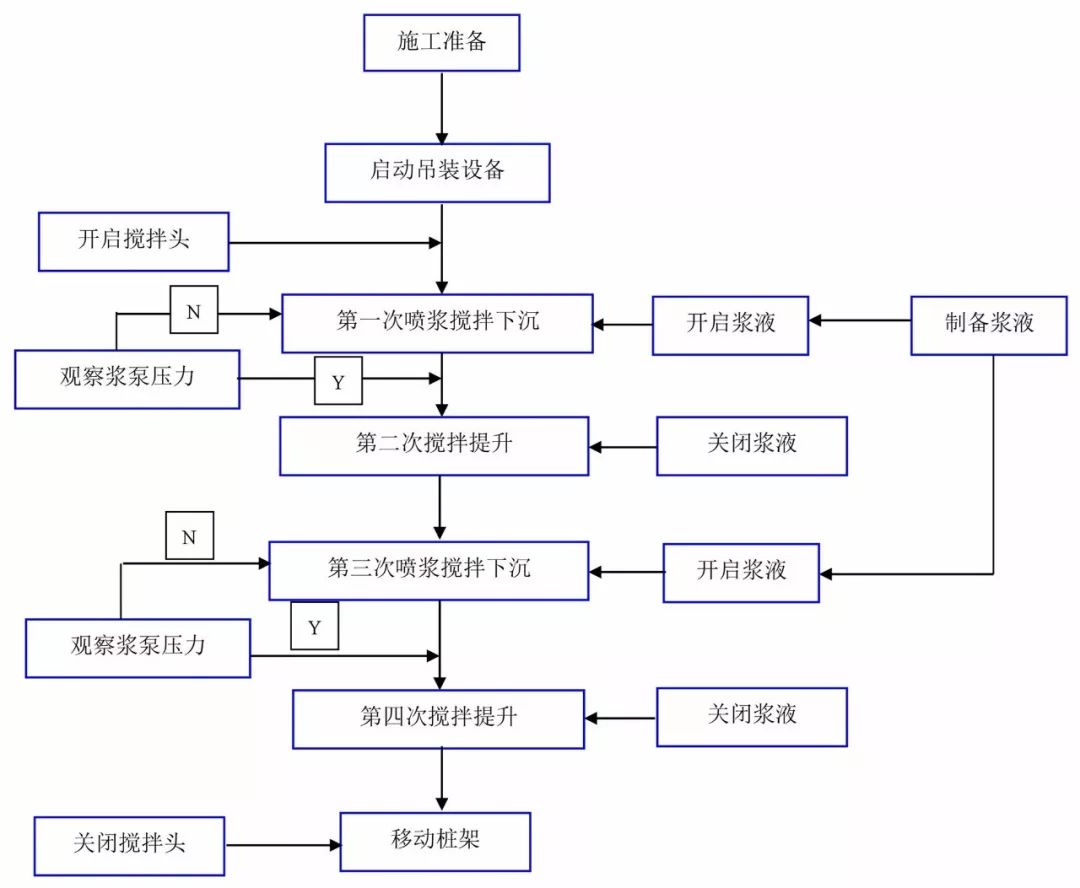

⑫ 喷浆搅拌桩施工工艺流程图
8挤密桩

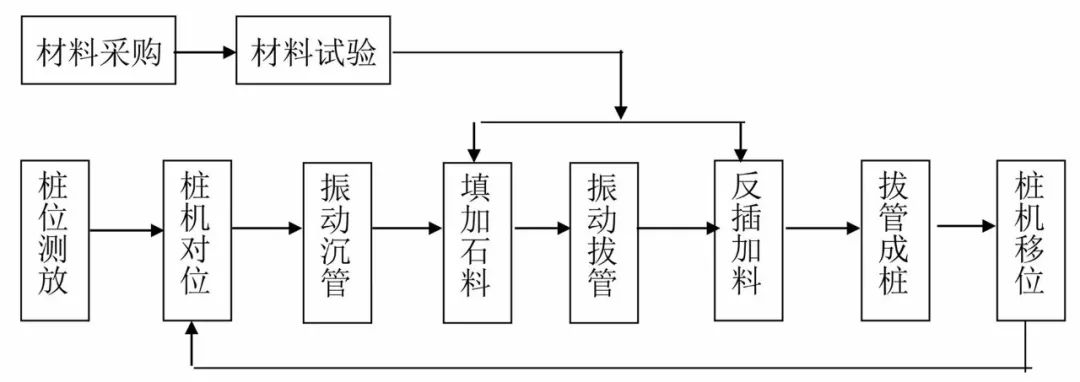

⑬ 振动沉管挤密碎石桩施工工艺流程图

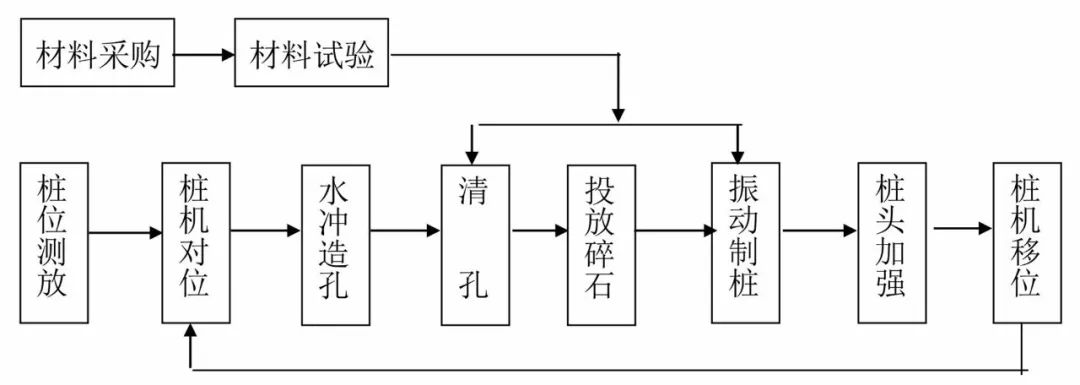

⑭ 振冲挤密碎石桩施工工艺流程图
