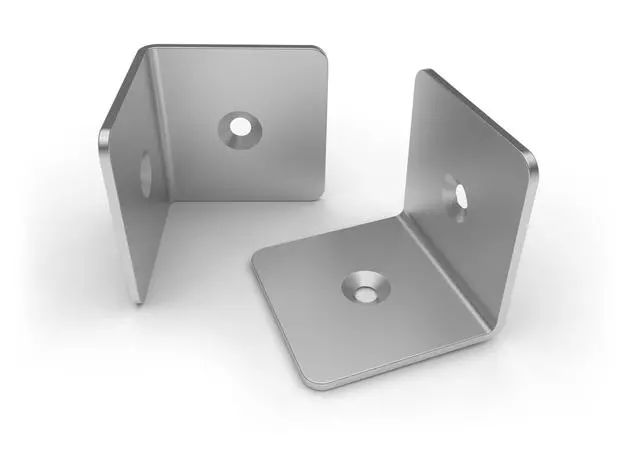

产品展开主要目的是获得产品在没有成型之前所需材料尺寸，目前所有产品展开计算公式都为经验总结获得。所以，不管是哪个公司、哪个公式都不可能做到百分百准确。

展开基本计算公式：

产品尺寸=料内+料内+补偿款

注：料内指材料靠近折弯两侧直段长度

从上述公式可以发现，其实展开就是计算补偿量。

通过实际案例可以发现，材料在折弯后，靠近折弯内侧材料被压缩（出现堆料），靠近折弯外侧被拉伸（出现龟裂）。而在材料拉伸于压缩中间某个位置材料处于不变状态，我们将这个位置称为“中性层”。

实际可以理解为补偿量长度就是中性层长度。中性层在什么位置？究竟该如何确定呢？

中性层位置实际并不存在，只是我们人为想象出来用来表达位置而已，每个公司对中性层位置确定都不太一样，我们来看看富士康是如何计算的。

L=[A-T*tan(α/2)]+[B-T*tan(α/2)]+T/3*α

α：单位为rad

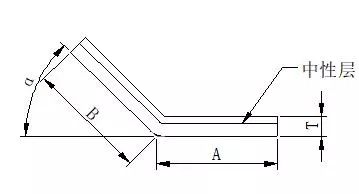

▲折弯匹配图

实际，总结起来就是材料内侧圆弧向外偏移T/3即可。这就是对于折弯角度非90°、折弯内R非尖角计算公式。

为了让大家直接使用计算方式，小编将以最简化公式给大家进行分析，如下图：

折弯内R=0

▲补偿量：0.4T

▲补偿量：0.5T

折弯内R≠0

R≥5T时: λ=T/2

1T≤R<5T λ=T/3

0<R<T λ=T/4

▲带内R

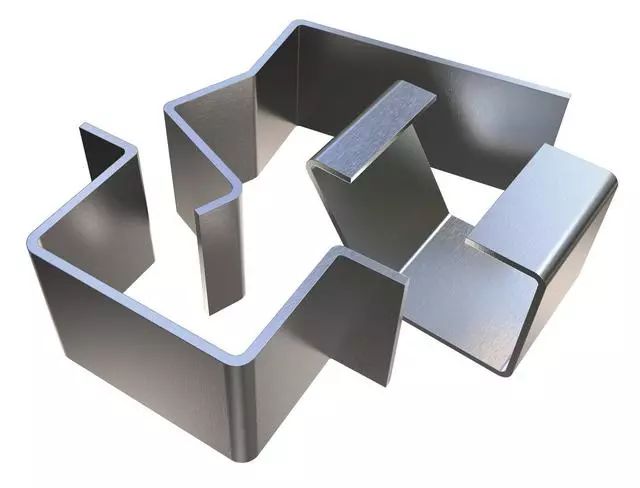

Z折展开方式及折弯结构选择，折弯次数确定依据：

(1)、当C≥5时,一般分两次成型,按两个90°折弯计算(需考虑折弯冲头强度)，公式如下：

L=A-T+C+B+2K

(2)、当3T<C<5时(一次成型)，公式如下：

L=A-T+C+B+K

(3)、当C≤3T时(一次成型)，公式如下：

L=A-T+C+B+K/2

注：K表示补偿量数值

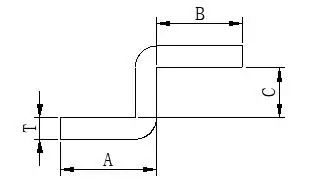

▲Z折计算公式示意图

ps:展开在手法，并非公式，切记！
