1、附属机械轴承振动标准
附属机械轴承振动标准
转速 | 振幅（双振幅）（mm） | ||
优等 | 良好 | 合格 | |
n≤1000 | 0.05 | 0.07 | 0.10 |
1000＜n≤2000 | 0.04 | 0.06 | 0.08 |
2000＜n≤3000 | 0.03 | 0.04 | 0.05 |
n＞3000 | 0.02 | 0.03 | 0.04 |

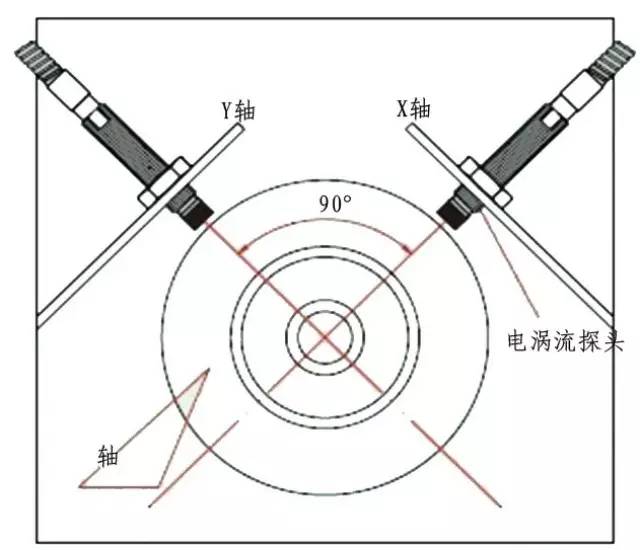

2、机组轴振动标准
国产200MW及以下机组，一般以测轴承为准，如测轴振动制造厂家无规定时，可参照下表执行。
大型汽轮发电机组轴振参考标准（双振幅，um）
相对位移 | 1500r/min | 3000r/min | ||
相对位移 | 绝对位移 | 相对位移 | 绝对位移 | |
A（良好） | 100 | 120 | 80 | 100 |
B（合格） | 200 | 240 | 165 | 200 |
C（停机） | 300 | 385 | 260 | 320 |

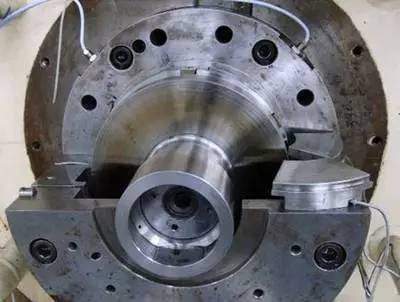

3、轴承振动标准
轴承振动标准（双振幅，mm）
优 | 良好 | 合格 | |
1500r/min | ≤0.03 | ≤0.05 | ≤0.07 |
3000r/mi | ≤0.02 | ≤0.025 | ≤0.05 |
n≥5000r/min | ≤0.01 | ≤0.025 | ≤0.05 |
4、ISO 3945振动标准
ISO 3945振动标准
振动烈度Vf（mm/s） | 支撑分类 | |
柔性支撑 | 刚性支撑 | |
0.45 | A（好） | A（好） |
0.71 | ||
1.12 | ||
1.8 | B（满意） | B（满意） |
2.8 | ||
4.5 | ||
7.1 | C（不满意） | C（不满意） |
11.2 | ||
18 | D（立即停机） | D（立即停机） |
28 | ||
45 | ||
71 | ||
振动烈度Vf（mm/s）与振动位移峰峰值Sp-p（mm）之间的换算关系
Sp-p＝2√2 Vf/ω
其中角速度ω＝2лf，f为频率。
当f＝50Hz时，振动烈度与振动位移对应值见下表：
振动烈度与振动位移对应值
Vf(mm/s) | 0.45 | 0.71 | 1.12 | 1.8 | 2.8 | 4.5 | 7.1 | 11.2 | 18.0 | 28.0 | 45.0 | 71.0 |
Sp-p(um) | 4 | 6.3 | 10 | 16 | 25 | 40.6 | 63 | 100 | 162 | 250 | 406 | 630 |
5、IEC振动标准（双振幅，um）
IEC振动标准
转速（r/min） | 1000 | 1500 | 1800 | 3000 | 36000 | 6000 | 7200 |
轴承振动 | 75 | 50 | 40 | 25 | 21 | 12 | 6 |
轴振动 | 150 | 100 | 80 | 50 | 42 | 24 | 12 |
6、我国现行的汽轮机振动标准是如何规定的？
1）汽轮机转速在1500r/min时，振动双振幅50um以下为良好，70um以下为合格；汽轮机转速在3000r/min时，振动双振幅25um以下为良好，50um以下为合格。
2）标准还规定新装机组的轴承振动不宜大于30um。
3）标准规定的数值，适用于额定转速和任何负荷稳定工况。
4）标准对轴承的垂直、水平、轴向三个方向的振动测量进行了规定。在进行振动测量时，每次测量的位置都应保持一致，否则将会带来很大的测量误差。
5）在三个方向的任何一个方向的振动幅值超过了规定的数值，则认为该机组的振动状况是不合格的，应当采取措施来消除振动。
6）紧停措施还规定汽轮机运行中振动突然增加50um应立即打闸停机。同时还规定临界转速的振动最大不超过100um。
