夏季是雷电高发季节
让我们来感受下
雷电的巨大威力
▼▼▼
雷电产生的伤害不可小觑
对石化企业来说
也是不小的挑战
▼▼▼
2020年5月16日

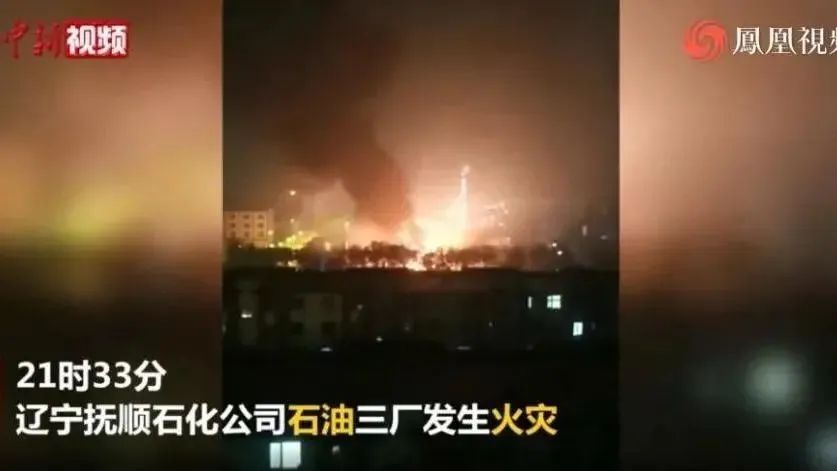

2020年5月16日,位于辽宁省抚顺市的中国石油抚顺石化公司三厂突发大火,过火面积约为300平方米。
经初步分析,起火原因为抚顺市遭遇雷电天气(三级/较重),一个落地雷击中了抚顺石化公司石油三厂内污水缓冲池,由于污水上面漂浮着少量的轻质油,遇雷电瞬间燃起冲天大火。
2017年7月24日

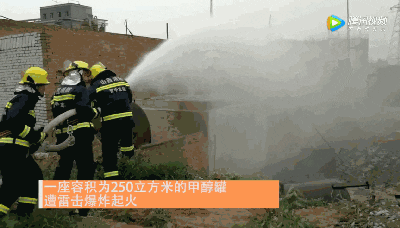

2017年7月24日17时20分许,位于山西省晋中市榆次区修文化工园区的晋中常青胶粘剂有限公司一座容积为250立方米的甲醇罐遭遇雷击,剧烈爆炸导致罐体严重变形并向北大幅度倾斜,罐底与罐体彻底分离,掀翻了紧邻的砖砌围墙,甲醇大量泄漏起火。
2007年5月24日
2007年5月24日15时16分,镇海国家储备库47号10万方罐顶部遭雷击,雷击引发油罐一次或二次密封上的金属物与罐壁发生放电,电火花引爆了密封空间内的油气,高温和冲击波破坏了一次密封油气膈膜后引燃了原油,明火于15时25分被扑灭。
6月24日镇海国家储备库47号罐再遭雷击起火,这两次事故由于反应及时、措施得当没有造成人员伤亡和重大财产损失,但反映出油罐设施存在的重大雷击危险隐患。
2022年8月5日

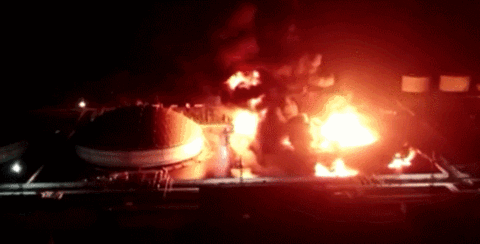

当地时间2022年8月5日晚,古巴马坦萨斯省一储油基地遭雷击后发生火灾,事故已造成至少1人死亡、125人受伤、另有10余名消防员失踪。马坦萨斯省石油储备基地火灾和爆炸事故造成造成1个原油储罐起火,进而引燃了3个储罐,并在几天内发生多次爆炸。古巴官员表示,此次大火导致古巴40%的燃油储备被烧毁,还造成大面积停电。
初步分析推测,事故系油罐穹顶上安装的避雷针无法对雷电进行有效防护,雷电直接击中了穹顶,甚至可能击穿了穹顶后引燃储罐内可燃油气;或可能是避雷针虽然有接闪防护,但泄放雷电电流时在某些间隙产生火花放电,从而引燃储罐内可燃油气,发生火灾并引发爆炸事故。
2021年3月29日
当地时间2021年3月29日凌晨,印度尼西亚国家油气集团Balongan炼油厂发生火灾爆炸事故,造成6人重伤、950人转移。
初步分析推测,该事故系雷击储罐或罐区灯塔等高处设备导致。
近期
雷雨天气增多
由于雷电具有
高电压、大电流、强电磁辐射等特征
容易产生灾害
因此,对于危化企业来说
小小的火花放电
就可能导致严重的灾害事故
▼▼▼

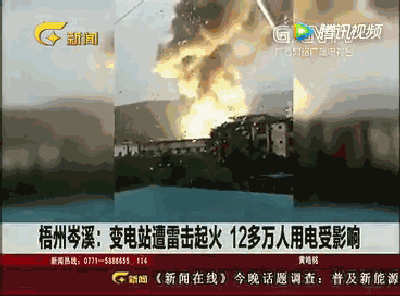

▲变电站遭雷击起火,12万人用电受影响

大型危化企业储油储气罐体
多处于户外
体积大且为金属材质
属于局地雷击的重点“目标”
雷电有哪些特点
防雷应该如何做
请看下面


1. 根据雷电的不同形状,大致可分为片状雷、线状雷和球状雷三种。
2. 从危害的角度上可分为直击雷、感应雷(包括静电感应和电磁感应)、球形雷。
3. 从发生的机理上可分为热雷、界雷和低气压性雷。片状雷是在云间发生的,对人类影响不大;线状雷是比较常见的闪电落雷现象;球状雷电是一种特殊雷电现象,简称“球雷”,是一种紫色或红色的发光球体,直径从几毫米到几十米,存在时间一般3~5秒钟。球雷通常是沿着地面滚动或在空气中飘行,并还会通过缝隙进入室内,并发生爆炸。


防雷是一个很复杂的问题,必须针对雷害入侵途径,对各类可能产生雷击的因素进行排除,采用综合防治———接闪、均压、屏蔽、接地、分流(保护),才能将雷害减少到最低限度。
(一)接闪装置。就是我们常说的避雷针、避雷带、避雷线或避雷网,接闪就是让在一定程度范围内出现的闪电放电,不能任意地选择放电通道,而只能按照人们事先设计的防雷系统的规定通道,将雷电能量泄放到大地中去。
(二)等电位连接。为了彻底消除雷电引起的毁坏性的电位差,就特别需要实行等电位连接,电源线、信号线、金属管道等都要通过过压保护器进行等电位连接,各个内层保护区的界面处同样要依此进行局部等电位连接,并最后与等电位连接母排相连。
(三)屏蔽。屏蔽就是利用金属网、箔、壳或管子等导体把需要保护的对象包围起来,使雷电电磁脉冲波入侵的通道全部截断。所有的屏蔽套、壳等均需要接地。
(四)接地。接地就是让已进入防雷系统的闪电电流顺利地流入大地,而不能让雷电能量集中在防雷系统的某处对被保护物体产生破坏作用,良好的接地才能有效地泄放雷电能量,降低引下线上的电压,避免发生反击。
(五)分流。分流就是在一切从室外来的导体与防雷接地装置或接地线之间并联一种适当的避雷器,当直击雷或雷击效应在线路上产生的过电压波沿这些导线进入室内或设备时,避雷器的电阻突然降到低值,近于短路状态,雷电电流就由此处分流入地了。
(六)电离防雷装置。电离防雷装置是利用雷云的感应作用,或采取专门的措施,在电离装置附近形四、化工生产装置及储罐的防雷措施。
为确保员工生命健康和设备设施安全
石化企业应注意采取以下措施
▼▼▼
在雷雨到来之前,提前对所有设备、电气、仪表等防雷接地情况进行全面细致的摸底核查,全面检测一次防雷接地的冲击接地电阻值,确保电阻值不大于10欧姆,有问题及时整改,做到无一疏漏。
对关键的仪表回路加防雷器,主控制室仪表间的墙、房顶等做好防雨准备。
电气方面,对变压器、电缆、电缆接头、电动机(包括机身、轴承)、电气元件接触点等做好温度检测,防止超温;变配电室、开关站、接线盒、轴承等做好防雨防水工作,并做好雨后检查;变配电室、地下室、开关站等还要做好防小动物进入的措施。
储罐的阻火器、呼吸阀、透光孔、呼吸窗、安全阀、排空口、空气泡沫发生器等部位,是储罐防雷重点,如透光孔没有盖盖子,阻火器丝网腐蚀开孔,特别是空气泡沫发生器玻璃片受损等等,都易受到雷电打击,发生火灾,必须日常检查与定期检查相结合,及时整改存在问题。
经常检查接地线、跨接线等防雷设施,保证不松脱、不严重锈蚀;防雷接地线、跨接线在拆装检修管线、设备后,要及时恢复,确保工作正常。
内浮顶罐检查密封有无泄漏,避免泄漏出的油气在透气孔因雷击着火。
雷雨天气,易造成电气事故,导致装置晃电或停电,石化企业必须不断完善应急预案,并进行演练,确保发生停电事故时能够正确处理,将影响降至最低。
遇雷雨天气时,要做好自我防护措施,防止人体遭雷击。
夏季天气高温、潮湿、多雨,电器线路及设施绝缘性能降低,易发生漏电,非工作人员应远离带电设施,移动工具、手持式电动工具应一机一闸一保护,移动电气设备时要先断开电源。
