（一）视频安防监控系统
1、系统概述
系统网络设备与建筑设备管理系统共用智能化设备网。
2、系统设计
视频安防监控系统由前端设备、传输介质、记录设备、网络设备及中央控制设备几部分组成。
现场监控点主要包括摄像机、镜头、防护罩、安装支架、云台等设备，分布在各安防区域。
弱电间设备主要为安防系统接入层POE交换机，千兆上行，负责为现场监控点的设备提供电源及区域交换传输。监控网络为星型以太网，每个摄像机要求一个独立的IP地址，系统可对监控网络进行网络负载均衡控制，防止网络拥塞现象。所有网络固定摄像机的电源，由楼层POE交换机供电，24端口均可以支持不小于15W的POE供电。带云台网络摄像机集中供电交流24V电源。
通讯线缆包括到现场摄像机通讯电缆和部分摄像机的电源电缆，由现场摄像机敷设到弱电间的楼层配线架采用六类非屏蔽双绞线。此外，设备间的交换机到核心交换机采用单模光缆传输。
安防控制室内设解码器、监控大屏及附属设备、视频监控工作站等；视频监控服务器、存储服务器等设置于安防设备间内。监控大屏采用液晶拼接屏，采用3x6方式排列，所有图像均应能在控制室显示屏上显示。
所有摄像点应能同时录像，并具有防篡改功能，并可随时提供调阅及快速检索，图像应包含摄像机机位、日期、时间等。系统采用IP-SAN存储，存储容量不低于4M码流，静态存储30/90天（塔楼30天、商业90天）的空间，做Raid 5+1备份保护，并可随时提供调阅及快速检索，图像存储分辨率不低于1920x1080。
系统可以24小时不间断连续工作，计算机设备平均无故障时间≥20000小时，系统其他设备平均无故障时间≥5000小时，
系统平均故障修复时间≤4小时。
系统采用中国现行标准PAL制式，采用ISO/IEC最新视频压缩/解压缩技术。
系统应具有用户权限管理、操作与运行日志管理、设备管理和自我诊断等功能。
监视器应为专用监视器。
系统所有设备均由UPS电源供电，后备时间30分钟。
视频监控系统的基本功能及基本技术指标还应符合GB50198-2011《民用闭路监视电视系统工程技术规范》的要求。
监控录像画面应能自定义并叠加摄像机所在位置、时间等信息，轿厢内的摄像机应能叠加并实时反映所在楼层（由电梯厂商提供楼层信息接口）。
系统应免费提供和开发SDK 二次开发包和TCP/IP 接口协议，支持国标 GB28181 GB/T28181 标准 。
3、点位设置

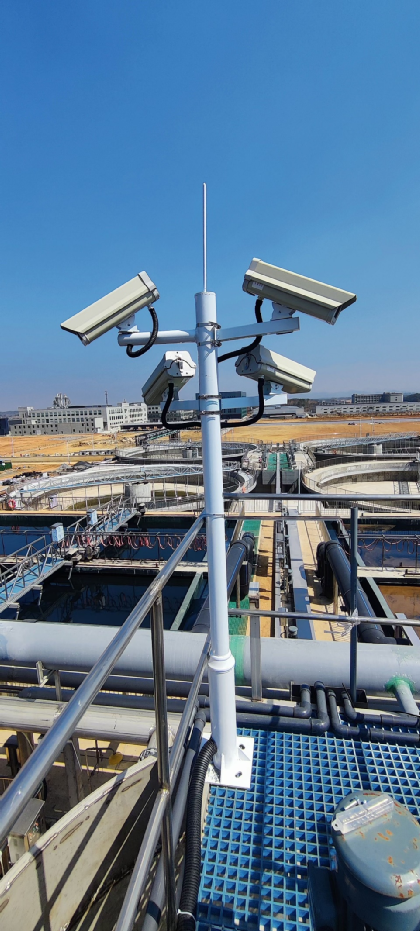

1）在建筑外墙处设置网络枪式摄像机或快球摄像机；摄像机监控距离≤40米。
2）在地下车库、停车场出入口等处设置网络彩色转黑白枪式摄像机；摄像机监控距离≤30米。
3）在电梯轿箱内设置电梯轿厢专用网络摄像机；
4）在首层门厅、主要通道、办公层的各层电梯厅设置网络半球摄像机。
5）在避难层走廊、前室等处设置网络彩色转黑白枪式摄像机。
6）在冷冻机房、水泵房、高低压变配电室、发电机房内设置网络彩色转黑白枪式摄像机。
7）在扶梯处，上下两端均设置网络半球摄像机。
8）进入裙楼商业区域的通道、连廊出入口：采用带侦测报警功能的网络摄像机。
9）所有弱电机房设置网络半球摄像机。
10）所有摄像机均采用星光级产品，具备不低于64GB/128GB存储卡功能。
11）在室外露台位置的摄像机，根据精装修设计，在局部吊顶区域进行设备安装，产品选型注意与装修配合，保证美观。
4、设备安装及管线敷设
数字半球、枪式摄像机供电和信号传输采用六类非屏蔽线缆，布线标准及穿管规格要求同办公网综合布线系统；由竖井至末端点位的公共区采用金属槽盒敷设，槽盒引至摄像机点位设保护套管，一次结构内暗埋管线采用SC镀锌焊接钢导管保护，其他区域采用JDG套接紧定式镀锌钢管保护，出线口至摄像机采用金属软导管，软导管长度≤1.5米；电梯轿厢专用摄像机由电梯轿厢供电，信号传输采用六类非屏蔽线缆，穿SC20镀锌焊接钢导管保护，由弱电间敷设至电梯机房，经电梯随缆接入轿厢内。摄像机电源应供电可靠、有防雷接地措施。
