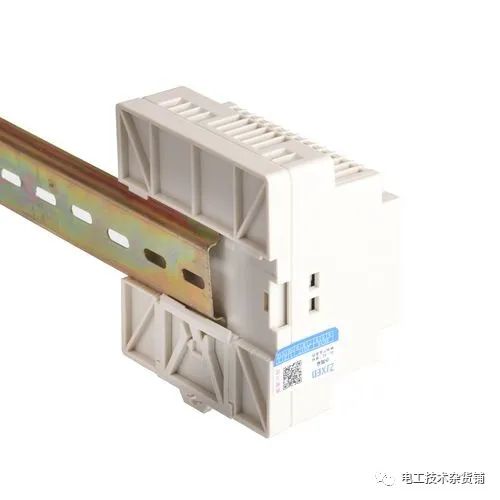

一、导轨的优点：

1.电器安装牢固方便，卡轨安装更换和维修，都很便捷。

2.尺寸小，便于移动，不用打孔。

3.性能稳定，不易变形。

二、导轨安装操作要点：

1.根据电气原理图中的底板布置图量好导轨的长度，用手锯或专用切断工具截断。

2.制作要求导轨断缝应平直。切口光滑平整无毛刺。

3.导轨按照电气底板布置图放置在电气底板上，安装要求横平竖直，偏差不超过2mm。

4.导轨用螺丝安装时应牢固可靠，螺丝带一个合适的弹簧垫和平垫，弹簧垫装在螺母侧，紧固后螺杆露出螺母2-4个螺距。  导轨的固定要求每个固定点之间距离不超过30CM。

5.低压电器元器件应按照电气原理图中的底板布置图安装在导轨上。在导轨上安装电气元件，要求牢固无松动，同一类型元件必须横平竖直对齐，安装方向一致，上下对齐，接线方向一致，且所有元件的拆除卡点一律朝下。

6.接线端子排、熔断器端子排的固定导轨两端需用固定卡固定，防止移动。
