之前我们提到关于监控电源线的选择，可以说是比较详细的，监控供电除了电源线就是供电方式的选择，需要根据实际项目来定，本期我们就来看下安防监控系统的供电模式，主要包括三种供电模式：

一、独立供电模式

二、集中供电模式

三、POE供电模式（4种POE供电方式）

　　网络摄像机电源的配置，最忌讳什么？网络摄像机电源的选择还需要注意什么问题？摄像机安装时注意事项！

独立供电的好处

　　独立供电是指在每个摄像机前端安装独立的安防监控电源，此安防监控电源只为一个摄像机提供电力供应。

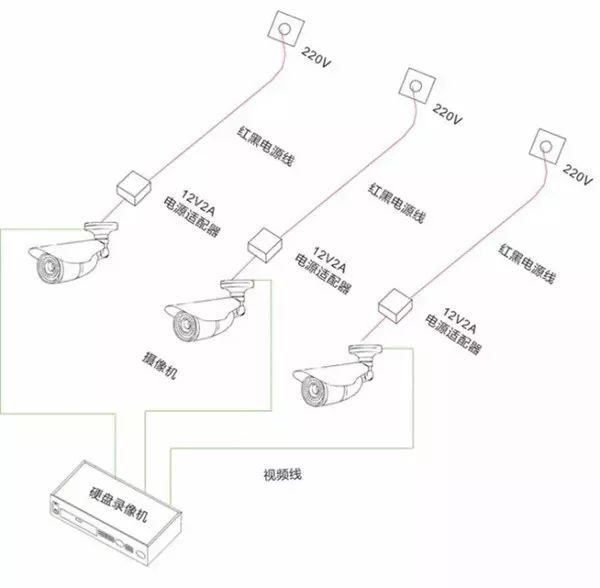

独立供电原理图如下：

1、 检修简单，更换电源简易

　　因为每个摄像机都有独立的安防监控电源，在摄像机出 现故障的时候，可以迅速就出现故障的摄像机进行故障排查。若检查出因安防监控电源引起的故障，仅需对单个故障电源进行修理货更换。

2、 避免出现监控系统瘫痪现象

　　集中供电模式下的供电系统一旦出现问题，且没有采 用UPS，将会导致整个监控系统无法正常工作，陷入瘫痪状态。 而在独立供电模式下，因安防监控电源的故障，而导致单个或数个摄像机无法工作，避免出现监控系统瘫痪现象。

独立供电的不足

1、成本过高

　　多个独立安防监控电源的成本之和，一般要比同等功率输出的集中电源要高。此成本，不将线缆成本计算在内。

2、遭遇外力破坏的几率更高

　　因为独立安防监控电源往往与摄像机距离较近，若是在室外条件下，更容易遭受日晒雨淋、雷击等外力破坏因素的影响。因此选择户外专用的独立安防监控电源，尤其要注重该独立安防监控电源的防护性能。

在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。与独立供电模式相比，最大的差别在于一个电源可以为多个摄像机提供电力供应。

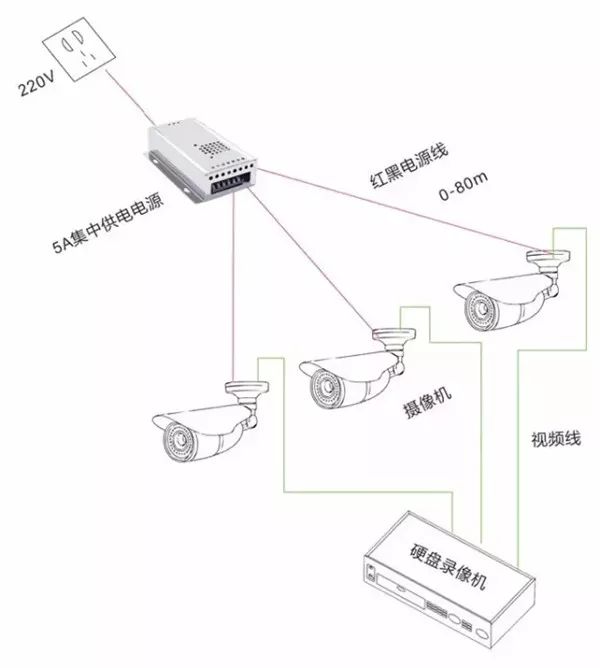

集中供电的原理图：

集中供电的作用

　　数据中心的管理对象主要包括基础设施与IT基础架构两大部分，如配电、网络设备、安保等。

　　集中监控的目的就是要能够通过管理与技术的应用，对基础设施与IT基础架构的运行情况进行监视，实现故障与异常的实时发现与通知；此外还可以通过对监控数据搜集与整理，为容量管理、事件管理、问题管理、符合性管理提供分析的基础，最终实现数据中心高可用性的目标。

集中供电的优点

1、成本较低

　　虽然采取集中供电模式，用到的线缆往往比独立供电模式下用到的线缆要多，但是得益于集中电源的高性价比，采用集中供电模式的供电系统成本往往为性价比最高的供电系统。

2、集中维护简单

　　采取集中供电模式，线路敷设方便，施工方便，便于管理。

3、总体能耗低

　　经实际工程案例证明，集中供电系统的总能耗低于独立供电系统的总能耗。

集中供电的缺点

1、 前期配置复杂

　　监控摄像机在启动瞬间需要很大的启动电源，而且远距离的电力输送会 产生损耗，因此集中供电的功率并非是所有监控摄像机的功率相加。采取集中供电模式，需要工程师对整个监控系统有详尽了解，以便做出合理方案。

　　（实际上，由于摄像机在启动瞬间，启动电流很大，再加上工程上远距离传输的损耗，所以，监控摄像机需要的电源，不是简单地把所有摄像机的额定功率相加。正确的做法是把整个监控系统的摄像机的额定功率相加再乘以1.3倍，这个是摄像机实际需要的功率，然后再加上约30%的损耗；最后再加上30%的余量，作为将来扩容使用。）

2、存在出现监控系统瘫痪现象的可能性

　　没有采用UPS电源的集中供电模式下的供电系统一旦出现问题，将会导致整个监控系统无法正常工作，陷入瘫痪状态。

POE供电主要有以下四种方式：

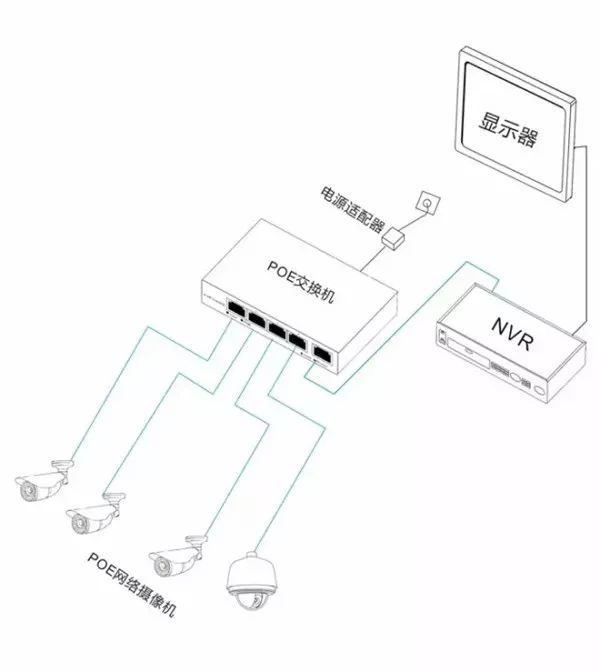

1、交换机和终端都支持POE

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上，这种方法最简单，但也需要注意如下两点：

①确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备

②要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致AP或者IPC无法受电或者不断重启。

原理图如下：

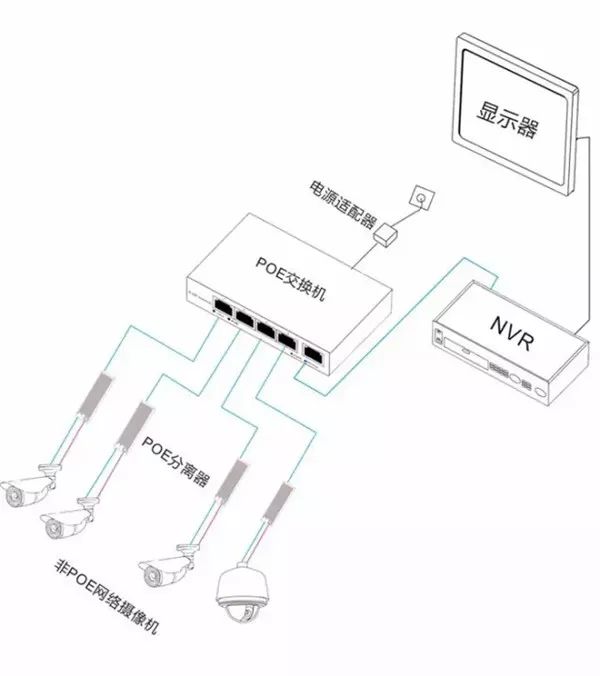

2、交换机支持POE，终端不支持POE

　　这种方案PoE交换机出来接PoE分离器，PoE分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等，可以匹配各种DC输入的非PoE受电终端，支持IEEE  802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。

原理图如下：

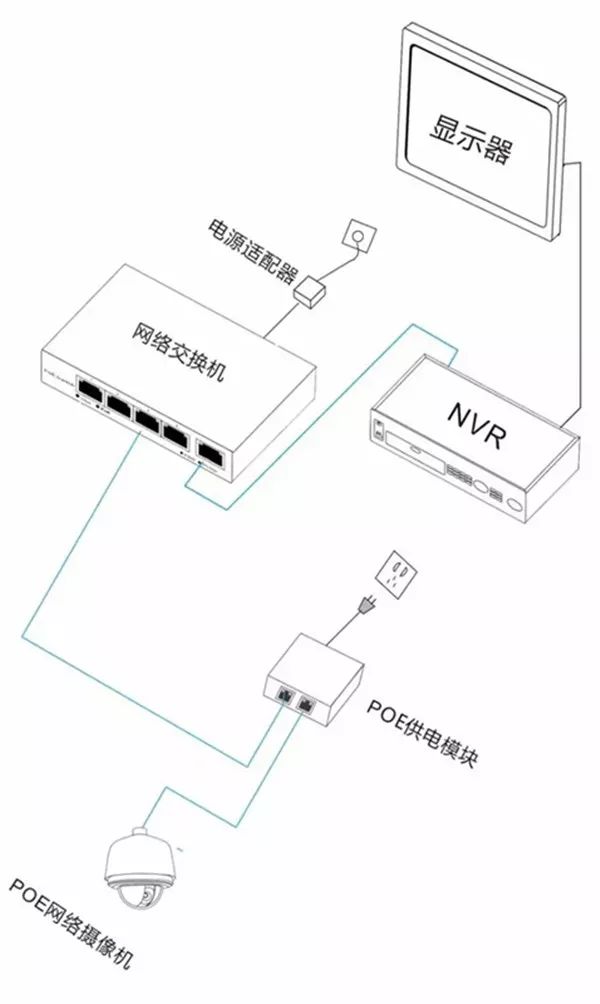

3、交换机不支持POE，终端支持POE

　　这种方案交换机出来接PoE供电器，PoE供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络，对原有网络没有影响。

原理图如下：

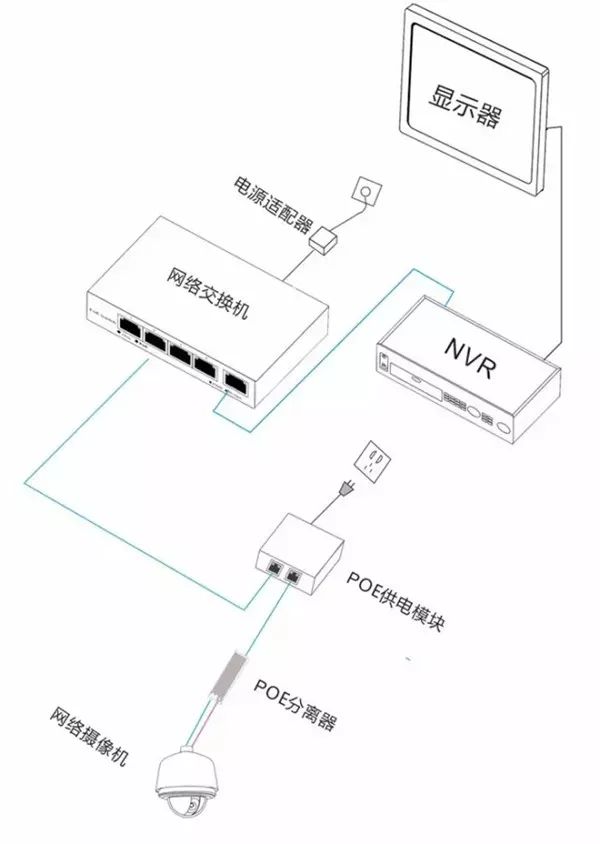

4、交换机和终端都不支持POE

　　这种方案交换机出来接PoE供电器，再接PoE分离器，最后传输给终端。 方案三和方案四适合于传统网络的改造，即原来的交换机不支持PoE供电，但是又想利用PoE供电好处的场合。

原理图如下：

poe供电器的连接方式

　　那实际应用时，网线应该怎么接呢，很多朋友对POE供电技术有所了解，知道1 2 3 6或者4 5 7 8等供电线序问题，所以怕万一接错，导致设备烧毁等严重后果。

　　POE供电标准对POE交换机、POE供电模块(POE供电器)等PSE设备的要求是只要支持1 2 3 6 和4 5 7 8供电线序的其中一种即可，当然最新的802.3at 4pair标准需要两种都同时支持。而对POE受电设备的要求是必须同时支持两种供电方式。

独立供电与集中供电如何选择

　　独立供电与集中供电模式的优缺点大致如上，具体怎么选择，要视实际安装环境及客户要求而定。 一般来说，4路以下的监控系统采用独立供电各为合适。4路到16路的监控系统，若距离相当，建议选择集中供电模式。16路以上的监控，可以采用多路集中供电结合，前提是必须做好前期配置。

网络摄像机电源的配置，最忌讳什么？

　　最忌讳的是：整个监控系统共用一个电源。

原因如下：

　　1) 系统维修的时候，经常需要打开、关闭电源。所有的摄像机在打开电源瞬间同时启动，启动电流特别大，对电源的冲击力很大，严重的会烧毁电源，

　　2) 所有的摄像机共用一台电源，当电源发生故障时，整个闭路监控系统陷入瘫痪。

　　尤其是一些重要出入口的图像无法监视，可能会造成不必要的麻烦。

　　那么正确的做法应该是怎样呢？如上面例子，一个商务楼有100台固定摄像机，总共需要约800W的电源，正确的配置应该是选择4台、每台200W的电源。这样，当某一台电源发生故障，可以把重要出入口的摄像机接到其它好的电源上，不至于影响整个系统的工作。
