仪表安装图是自控专业用于展示工业过程控制系统中各种仪器、传感器、执行器等仪表的安装位置和连接方式的手段。仪表安装图会显示每个仪表的安装方式，是施工人员的安装指南。
SPI软件自带有安装图模块，可以自动生成安装图，但因自动生成的仪表安装图缺少标识，无法满足现场施工安装条件，设计人员往往还需要根据项目要求，再绘制一套CAD格式的安装图纸。而传统模式下绘制CAD格式安装图时，需要人工收集匹配相应仪表的各项参数信息，过程繁琐且耗时耗力。
为此，snec数智研发团队开发了可以结合CAD自动生成.dwg文件的安装图插件工具。
来看看安装图是如何自动生成的吧（视频）

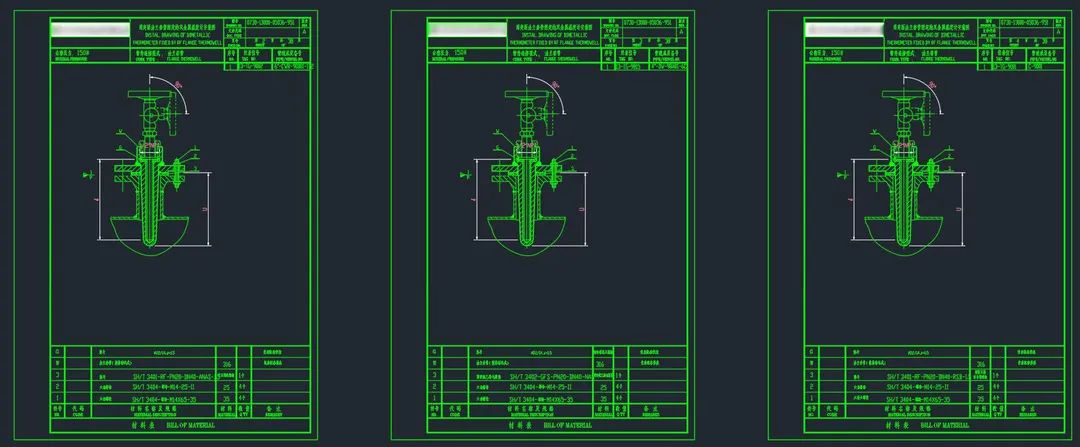

自动生成仪表安装图功能的成功开发，使得自控专业设计人员不再需要手动填写安装图的信息，而由插件自动匹配安装图模板，简化了设计过程，不仅大幅提升了工作效率，更加保障了设计质量。
