各类轴承的性能及用途大集合!

2023-08-19 00:46 浏览:29

点蓝色字关注“临清市轴承商会”

从数字看轴承的世界

尺寸从2毫米到6米

轴承从小到大，尺寸千差万别。世界上最小的“微型轴承”尺寸为内径0.6mm×外径2.0mm×厚度0.8mm，被用于微型电机。而大型轴承，外径达6米，重量达15吨以上，这种轴承被用于挖掘隧道的大型盾构机中。连接英法两国的多佛尔海峡下挖掘跨海隧道时，就使用了这种盾构机，其中就使用了这种大型轴承。

每分钟40万转

牙医使用的牙钻（俗称牙科手机）中，装有可超高速旋转的轴承。这是2个内径3.0mm×外径6.0mm×宽度2mm，钢球直径为1.0mm的超精密轴承。它们能以“每分钟40万转”的惊人速度旋转，极大地降低了牙科手机的振动，从而大大减轻了病人在治疗时的痛苦。

钢球转速每秒160米

国际航线客机的喷气发动机V2500用主轴轴承，其滚动体的滚动速度达每秒160米，相当于时速580公里。正是由于使用了高性能高速轴承，发动机才能长期安全运转，将乘客安全地送往世界各地。

100纳米以下的振幅

“机械的精度取决于轴承的旋转精度”，这毫不夸张。旋转轴的两端由两个轴承支撑，如果轴心的晃动大，则机械性能无法提高。机械知网微信公众号：分享知识，传播价值~采用超精密轴承的电脑外存设备即“硬盘”，其轴心的振幅不到100纳米（1纳米＝1/1000000毫米）。而达到如此超高精度的关键，是“钢球”、“滚子”等滚动体的精度。

在太空可工作15年

宇宙开发也离不开轴承。天气预报、卫星广播电视信号､汽车卫星定位信息等，都由绕地球飞行的人造卫星提供。卫星上装有保持卫星姿态和航向的陀螺仪，陀螺仪内装有超精密轴承。这种轴承，可在太空中连续工作15年。

零下253度至零上500度的世界

宇航火箭的液体燃料泵中的轴承，是使用温度最低的轴承。这种轴承在零下253℃的液态氢中工作。而在高温环境中使用的轴承，以医疗用CT扫描仪内的专用高性能轴承为典型代表。在温度高达300至500℃的X射线真空管中，轴承也能持续运转，为保障我们的健康而发挥作用。

从形状看轴承的世界

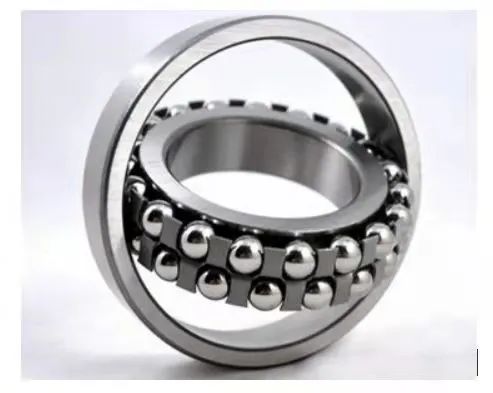

『调心球轴承』

调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。

在轴、外壳出现挠曲时，可以自动调荷及二个方向的轴向负荷。径向负荷能力大，适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承，可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。

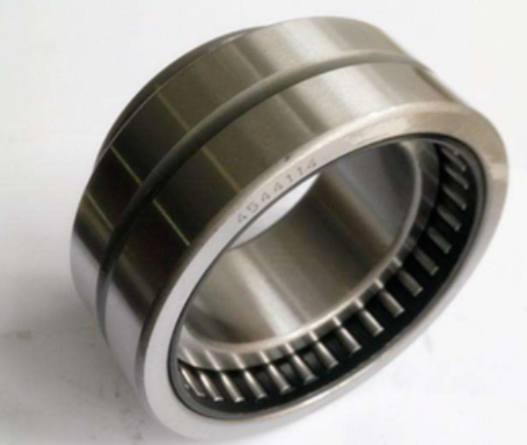

『滚针轴承』

实体型滚针轴承

有内圈轴承的基本结构与NU型圆柱滚子轴承相同，但由于采用滚针，体积可以缩小，并可承受大径向负荷无内圈轴承要把具有合适精度和硬度的轴的安装面作为滚道面使用。

推力滚针轴承

分离型轴承由滚道圈与滚针和保持架组件构成，可与冲压加工的薄型滚道圈（W）或切制加工的厚型滚道圈（WS）任意组合。非分离型轴承是由经精密冲压加工的滚道圈与滚针和保持架组件构成的整体型轴承。可承受单向轴向负荷该类轴承。占用空间小，有利于机械的紧凑设计，大多仅采用滚针和保持架组件，而把轴及外壳的安装面作为滚道面使用。

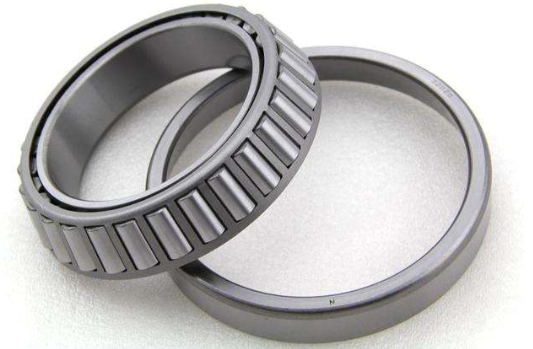

『圆锥滚子轴承』

该类轴承装有圆台形滚子，滚子由内圈大挡边引导。设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点。单列轴承可承受径向负荷与单向轴向负荷，双列轴承可承受径向负荷与双向轴向负荷，适用于承受重负荷与冲击负荷。

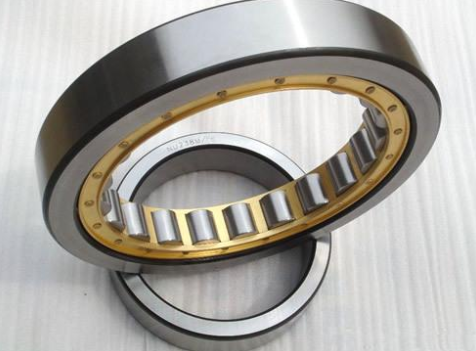

『圆柱滚子轴承』

根据轴承装用滚动体的列数不同，圆柱滚子轴承可分为单列、双列和多列圆柱滚子轴承。其中应用较多的是有保持架的单列圆柱滚子轴承。此外，还有单列或双列满装滚子等其它结构的圆柱滚子轴承。

单列圆柱滚子轴承根据套圈挡边的不同分为N型、NU型、NJ型、NF型和NUP型等。圆柱滚子轴承承受的径向负荷能力大，根据套圈挡边的结构也可承受一定的单向或双向轴向负荷。NN型和NNU型双列圆柱滚子轴承结构紧凑，刚性强，承载能力大，受载荷后变形小，大多用于机床主轴的支承。FC、FCD、FCDP型四列圆柱滚子轴承可承受较大的径向载荷，多用于轧机等重型机械上。

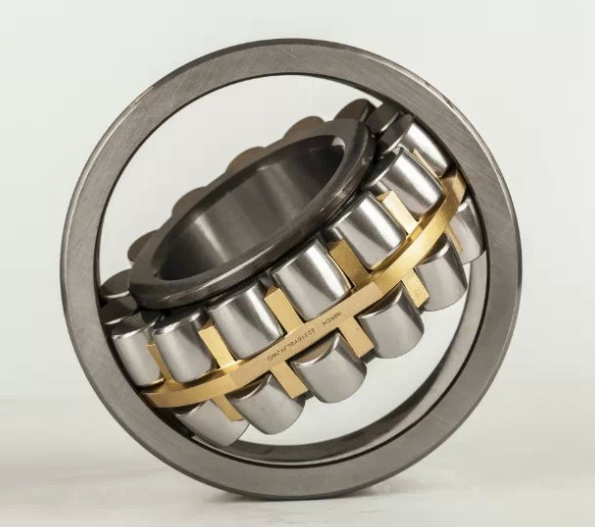

『调心滚子轴承』

该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子，按内部结构的不同，分为R、RH、RHA和SR四种型式。由于外圈滚道的圆弧中心与轴承中心一致，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正。可承受径向负荷与双向轴向负荷。特别是径向负荷能力大，适用于承受重负荷与冲击负荷。机械知网微信公众号，分享知识，传播价值。

圆锥孔轴承通过使用紧固件或退卸套可使于轴上的装拆．调心滚子轴承可承受较大的径向载荷，同时也能承受一定的轴向载荷。该类轴承外圈滚道是球面形，故具有调心性能，当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°～2.5°时，轴承仍能工作。

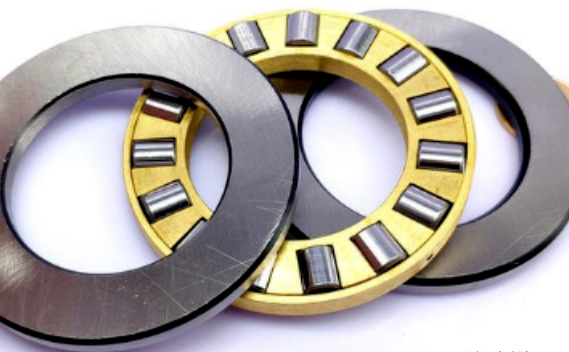

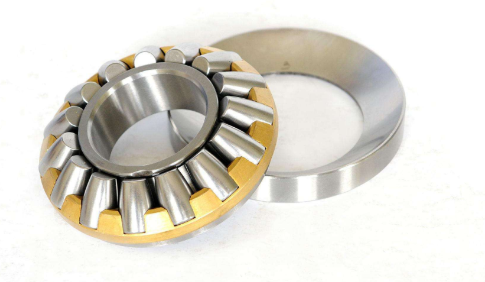

『推力滚子轴承』

推力滚子轴承包括推力调心滚子轴承、推力圆柱滚子轴承和推力圆锥滚子轴承。推力调心滚子轴承能同时承受轴向和径向负荷，但径向负荷不得超过轴向负荷的55%。这类轴承遥另一个重要特点是具有自动调心性能，因此使其对不同心度和轴的挠曲不甚敏感。只要负荷P和P。不超过0.05C，且轴圈旋转，轴承就允许一定范围的调心角。小的数值适用于大轴承，而且负荷增大时允许调心角将会减小。

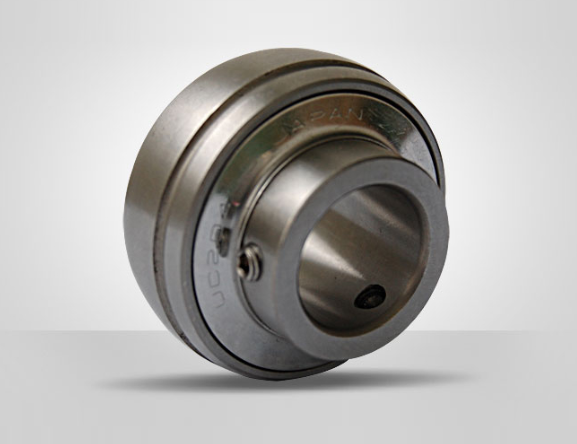

『外球面轴承』

外球面轴承优先适用于要求设备及零部件简单的场合，例如用于农业机械、运输系统或建筑机械上。

主要用来承受以径向负荷为主的径向与轴向联合负荷，一般不宜单独承受轴向负荷，此种轴承可以分别安装内圈（带全组滚子与保持器）和外圈。该种轴承不允许轴相对外壳有倾斜，在径向负荷任用下会产生附加轴向力。该种轴承轴向游隙的大小，对轴承能否正常工作关系很大，当轴向游隙过小时，温升较高；轴向游隙较大时，轴承容易损坏。故在安装和运转时要特别注意调整轴承的轴向游隙，必要时可以预过盈安装，以增加轴承的刚性。

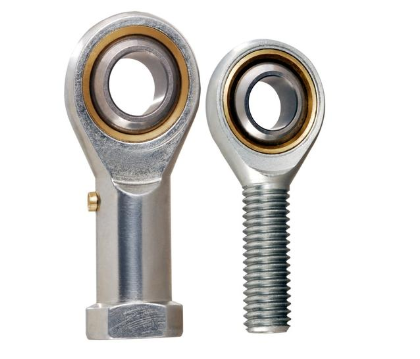

『关节轴承』

关节轴承有润滑型和自润滑型.关节轴承是一种特殊结构的滑动轴承。它的结构比滚动轴承简单，其主要是由一一个有内球面的外圈组成，能承受较大的负荷，根据个有外球面的内圈和其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。一般用于速度较低的摆动运动（即角运形，亦可在一定角度范围内作倾斜运动（即调心运动），由于滑动表面为球面动），在支承轴与轴壳孔不同心度较大时，仍能正常工作。

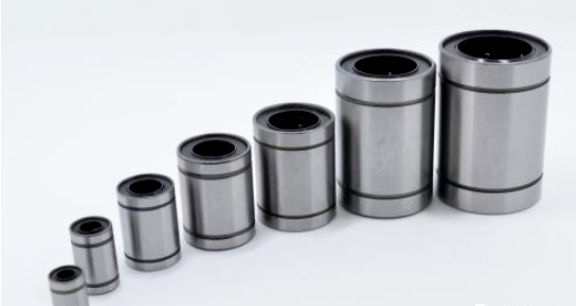

『直线轴承』
