Excel商务仪表图来了,这也太好看了!(文末获取模板)
2023-08-20 11:31 浏览:24

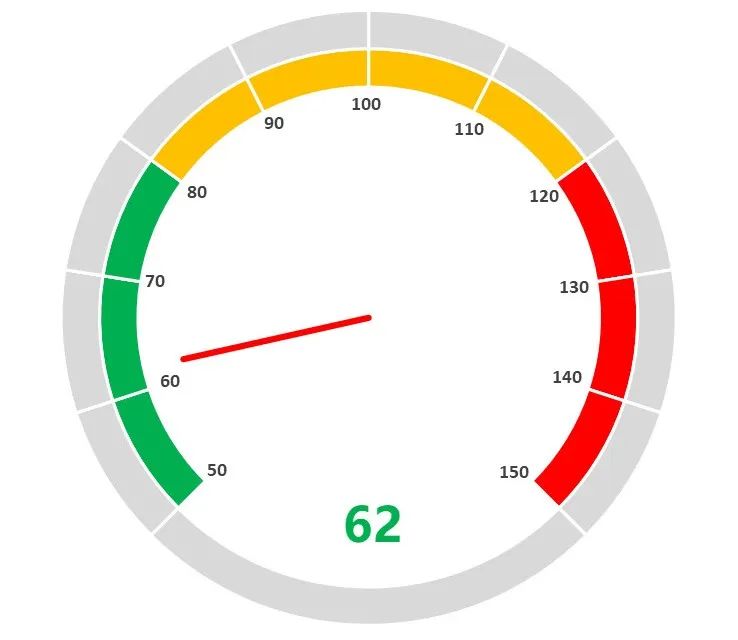

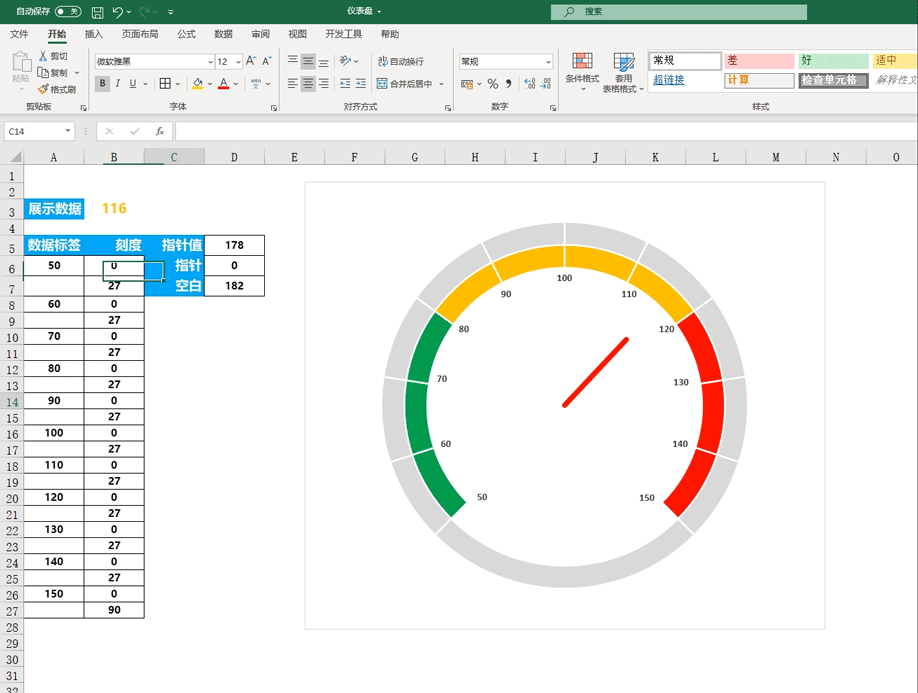

今天跟大家分享下如何在excel中制作仪表图，仪表图相信大家都非常的熟悉，它是仿照汽车速度表来进行数据展示的一种图形，常用来反映完成率以及一些指标性的数据，可以说是最常见的商务报表之一，效果如下图

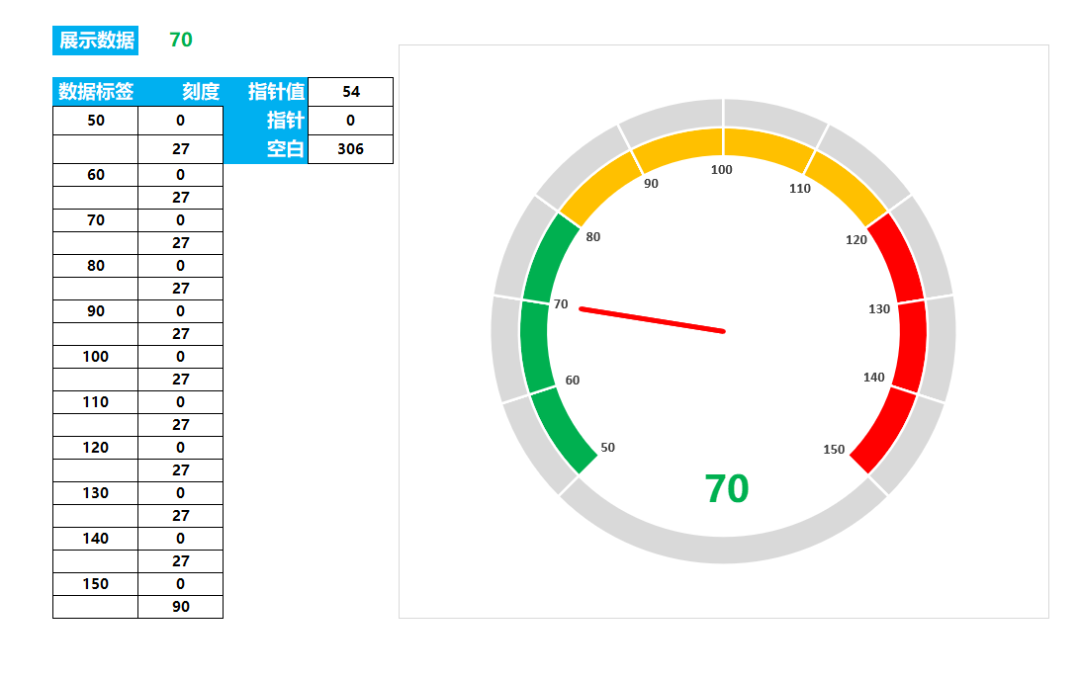

仪表图它是由2个一模一样的圆环图以及1个饼图组成的。如下图，只有展示数据是我们的原始数据，其余的数据都是辅助数据，下面就跟大家来介绍下这些辅助数据是如何构建的

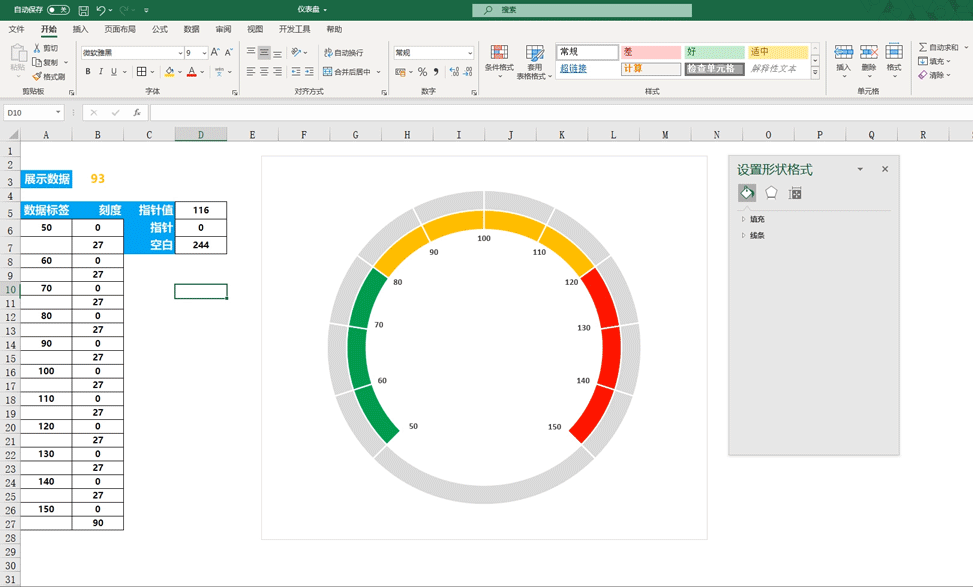

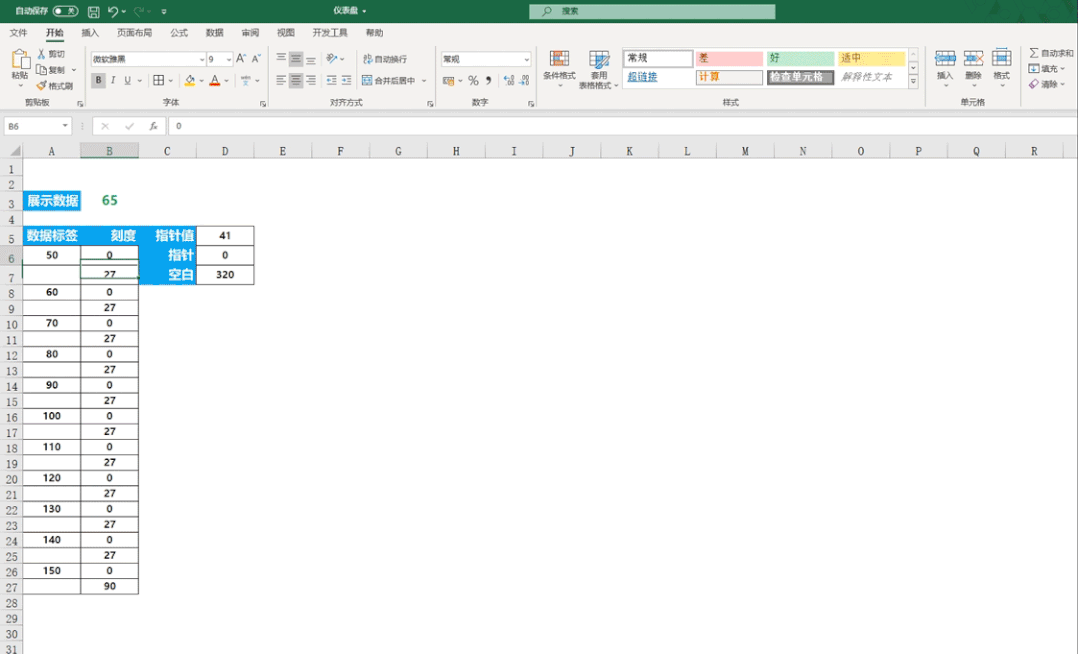

刻度：刻度值是0与27为一组成对出现的，因为着色的区域是270度，而我们将这个区域等分为了10份，所以每一份就是27，而这个0就对应的仪表中的刻度，在这里需要注意的是最后一个值需要设置为90数据标签：在这里数据标签是与刻度一一对应的，数据标签对应的是刻度中0这个值，大家可以根据自己的需求来设置数据标签，只需要将数据等分即可指针值：270/100*(C3-50)，在这里我们设置的数据是从50开始到150结束，在270度的这个扇形区域中一共有100个值，所以我们用270除以100就得到每一个数据值多少度，然后让这个结果乘以c3减去50，因为在这指针是从50开始的，所以我们需要用展示数据减去50空白：360-D5-D6，就是用360度减去指针值以及指针即可我们选择刻度的数据区域，然后点击插入在饼图中找到圆环图，插入圆环图后按Ctrl+1调出设置窗口将第一扇形起始角度设置为225度，随后我们再将刻度这个数据复制一份，然后点击鼠标按Ctrl+v粘贴，这样的话我们就插入了2个圆环图

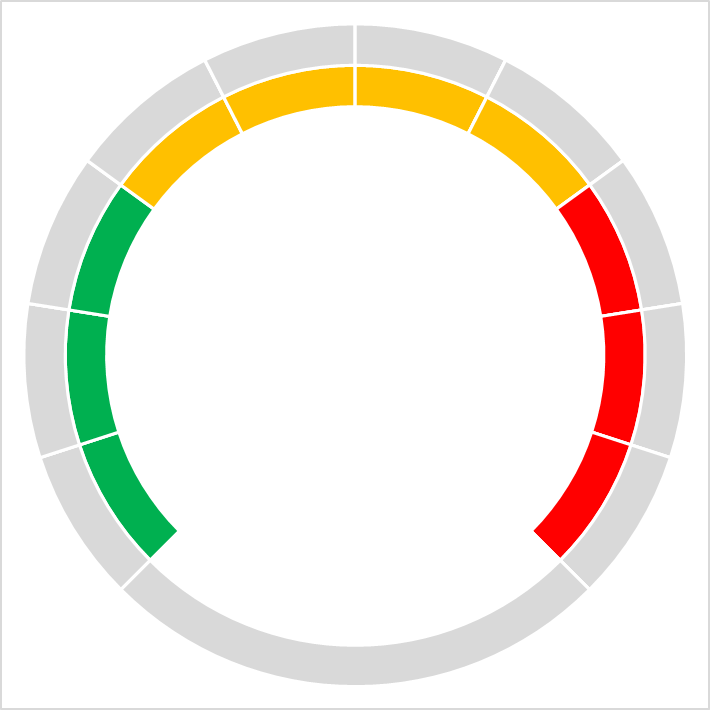

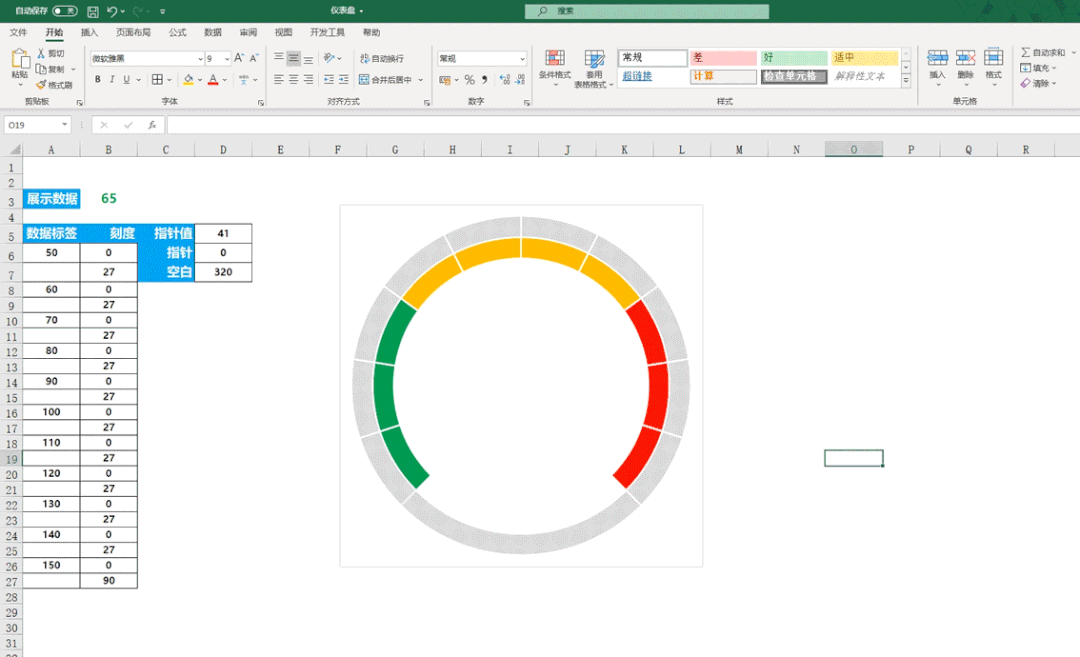

插入圆环图后我们需要来更改下图表中的颜色，这个时候我们需要双击图表中的一节一节的圆环来一个一个的为其设置颜色，大家可以将最外部的圆环设置为灰色，将里面的圆环按照绿黄红三个颜色设置即可，有一个小技巧介绍给大家，当为一段设置颜色后可以按f4快速设置颜色，设置为如下图的颜色即可，然后我们将这个图形的宽与高都设置为12即可随后我们为这个数据区域添加数据标签，我们选择内侧的圆环为这个数据区域添加数据标签，然后点击标签按Ctrl+1调出格式窗口勾选单元格中的值，然后将值和引导线去掉即可，这样的话数据标签是在图表上的所以我们需要双击标签来一个一个的调整我们复制指针数据然后将其粘贴到图表中这样的话就得到了三个圆环图然后点击更改图表类型将系列三设置为饼图，并且将第一扇形起始角度设置为225度，将这个饼图的形状轮廓设置为红色并且将粗细设置为5磅

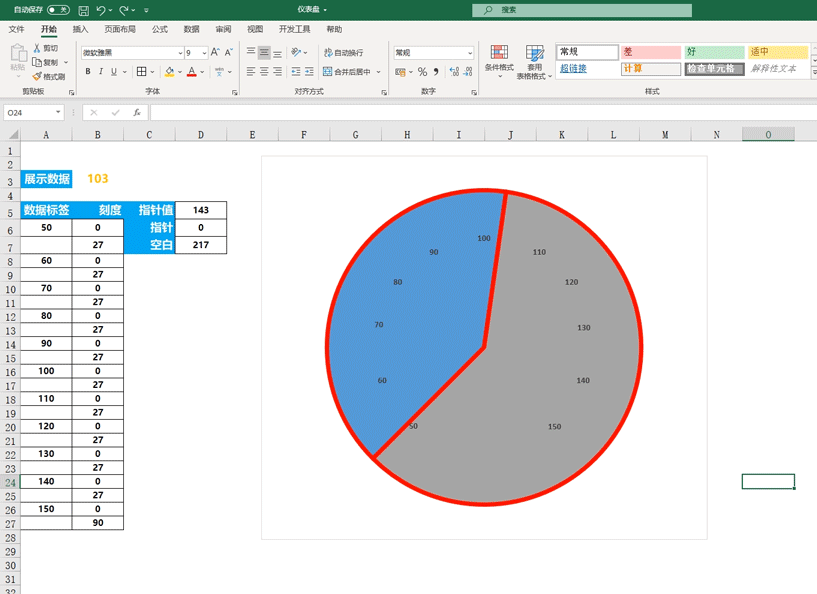

我们可以看到在这里饼图挡住了两个圆环随后我们双击饼图的一个区域，向外拖拉这样的话饼图就会分离并且变小，变小后再向里面拖拉将这个饼图聚合在一起，并且将两个饼图的形状填充与形状轮廓都设置为无填充，这样的话就看到指针了，在这里我们可以将指针这个值更改的大一些，方便我们拖动，设置完毕后更改为0即可，至此指针就完成了最后我们只需要将展示数据复制为带连接的图片，然后放在仪表盘中合适的位置中即可，至此搞定我是excel从零到一，关注我持续分享更多excel技巧如果你想要学习Excel，可以了解下我的课程，已经更新了160多节，带你快速成为Excel高手
图表模板：https://pan.baidu.com/s/14vdjjenxpjd_BWtjOugVtw
提取码：4569
