在配管设计中经常由于设计人员的疏忽及经验不足，会造成管道布置不合理，操作检修不便，外表不美观的情况。为提高设计质量，减少常识性错误的发生，配管设计中这些最常见的实例！
1.管道选材和等级分界
2.管道及阀门的布置
3.机泵周围的管线设计
4.泵的管线设计
5.塔及容器的管线设计
6.冷换设备的管线设计
7.加热炉的管线设计
8.蒸汽管道的布置
9.支架设置
10.仪表元件的布置
1

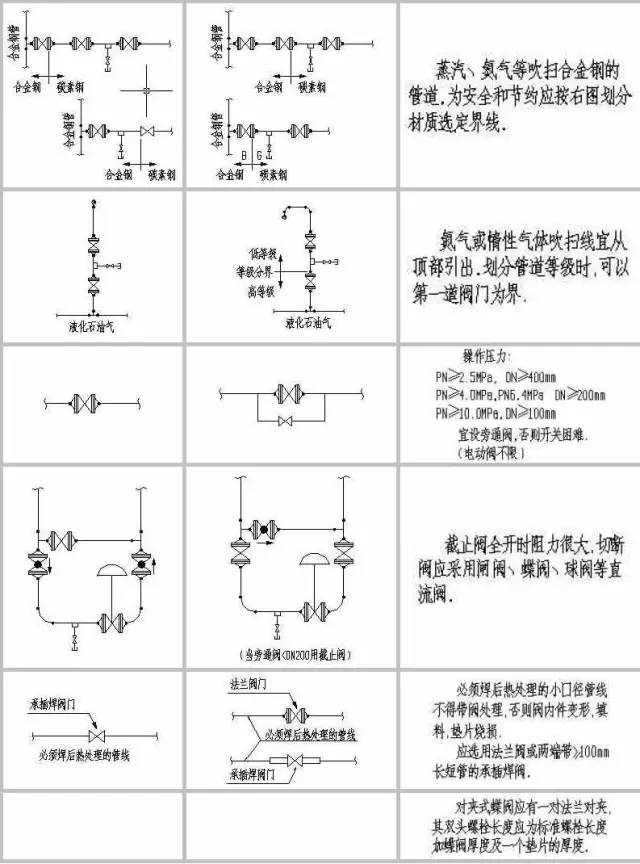

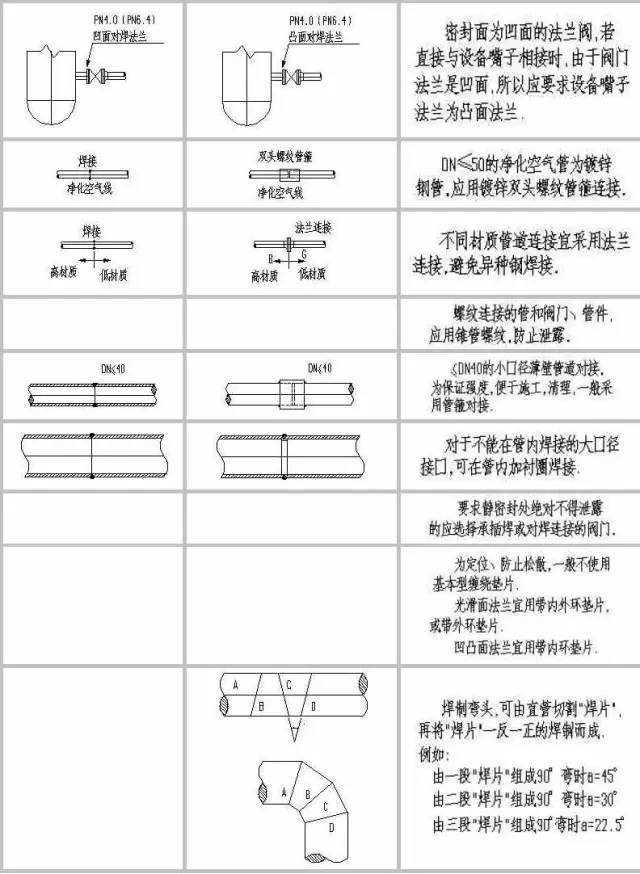

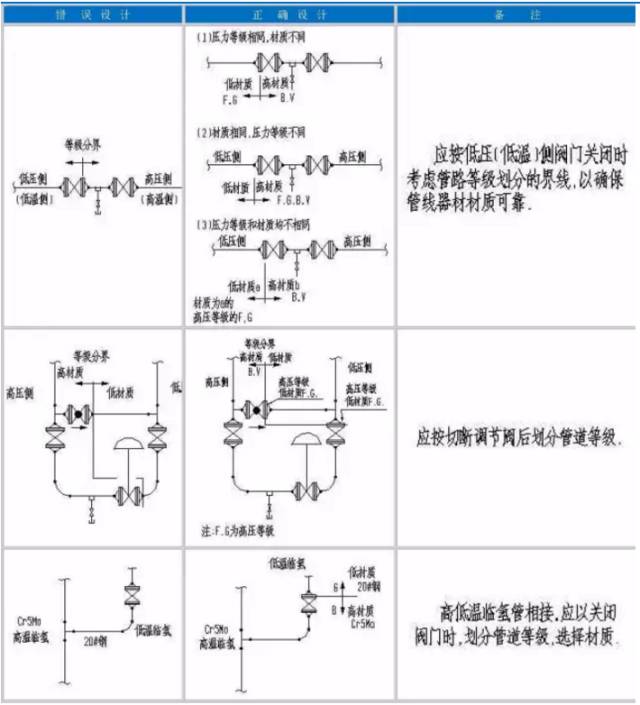

管道选材和等级分界
2

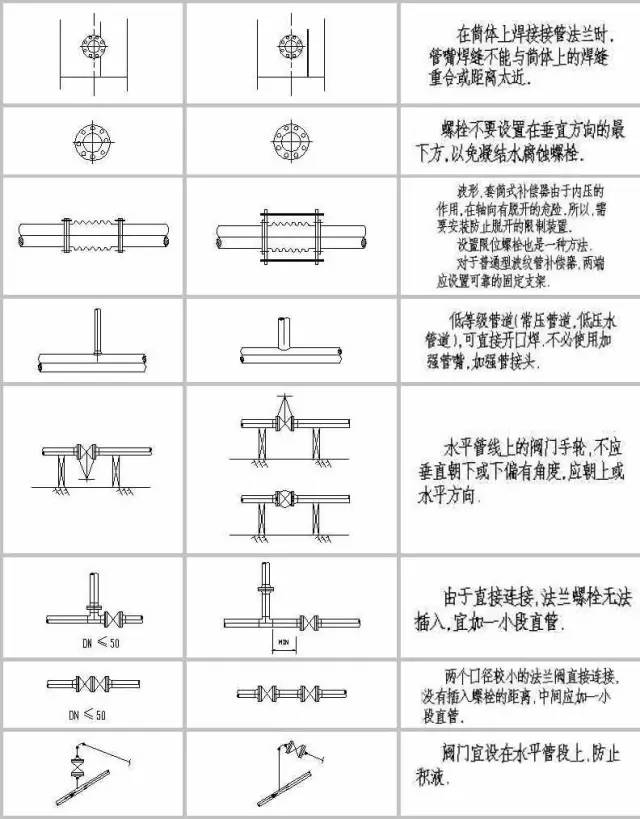

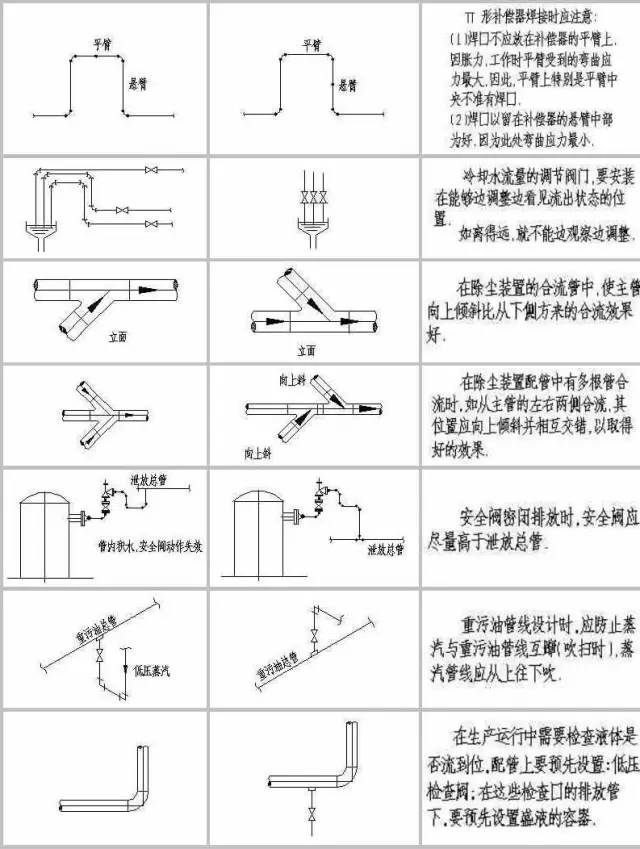

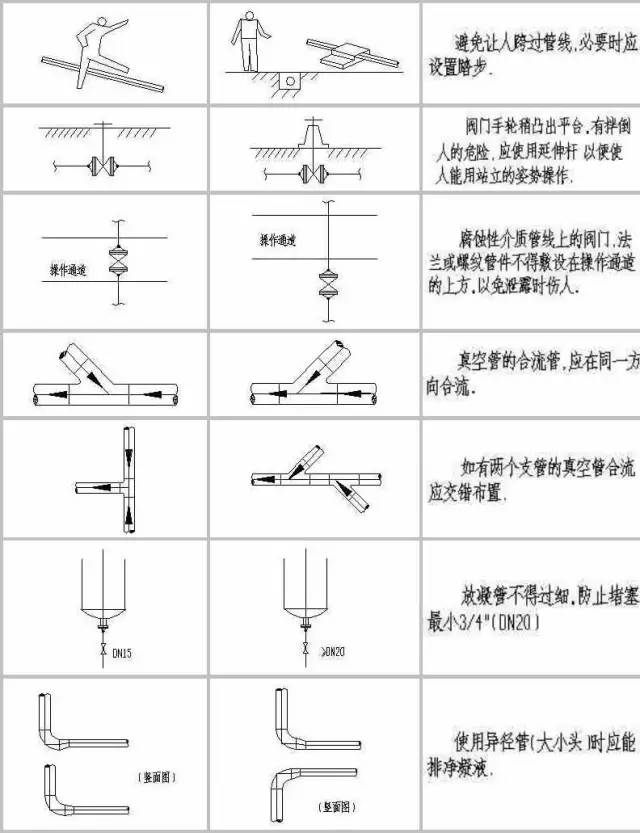

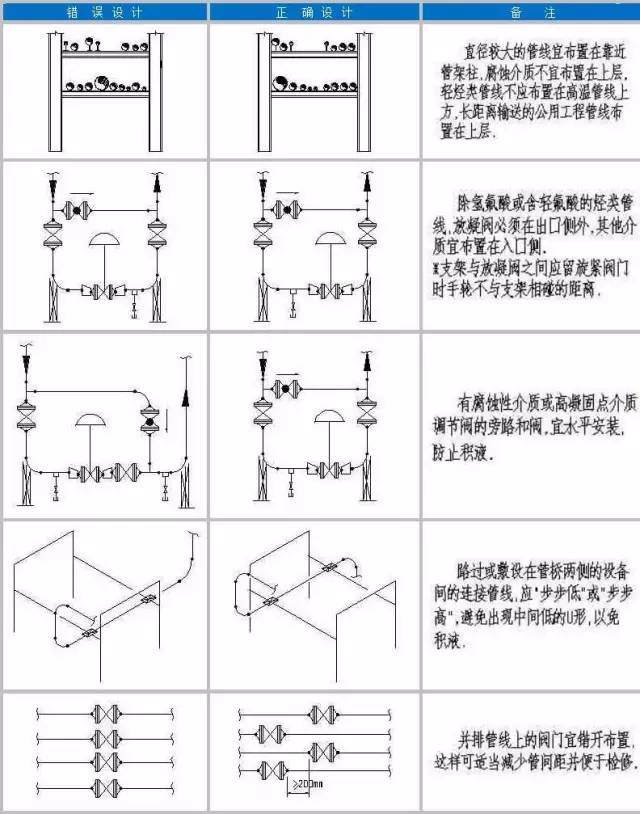

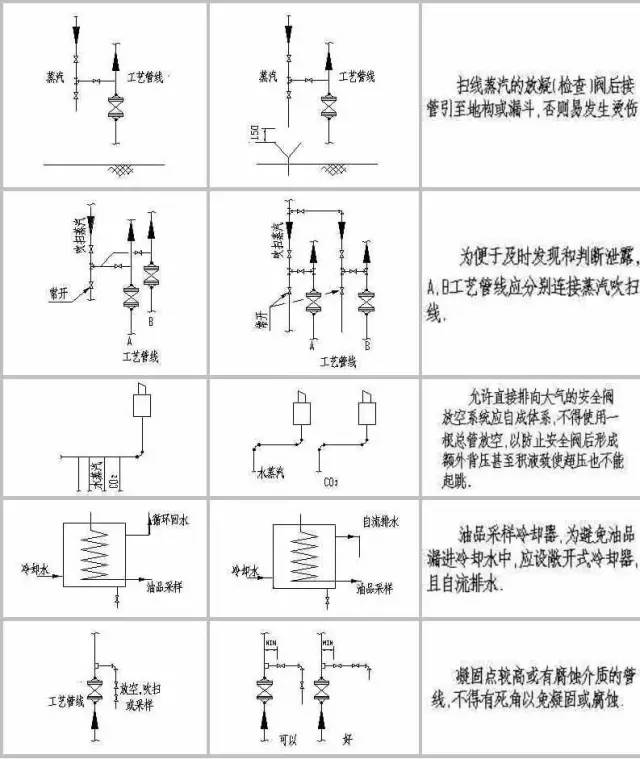

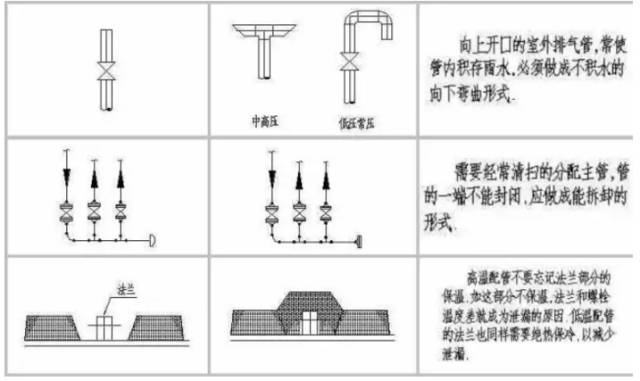

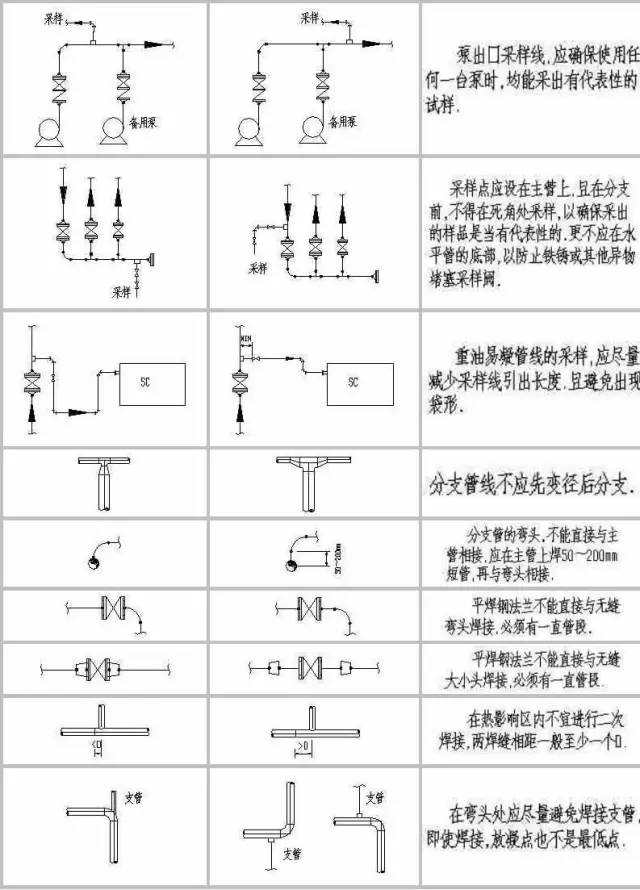

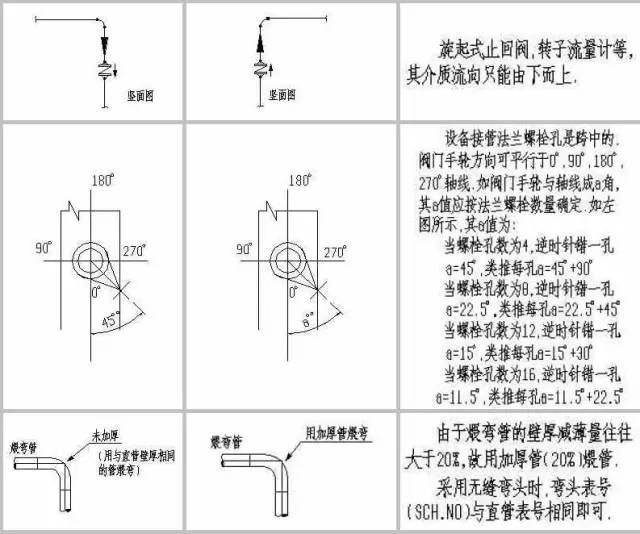

管道及阀门的布置
3

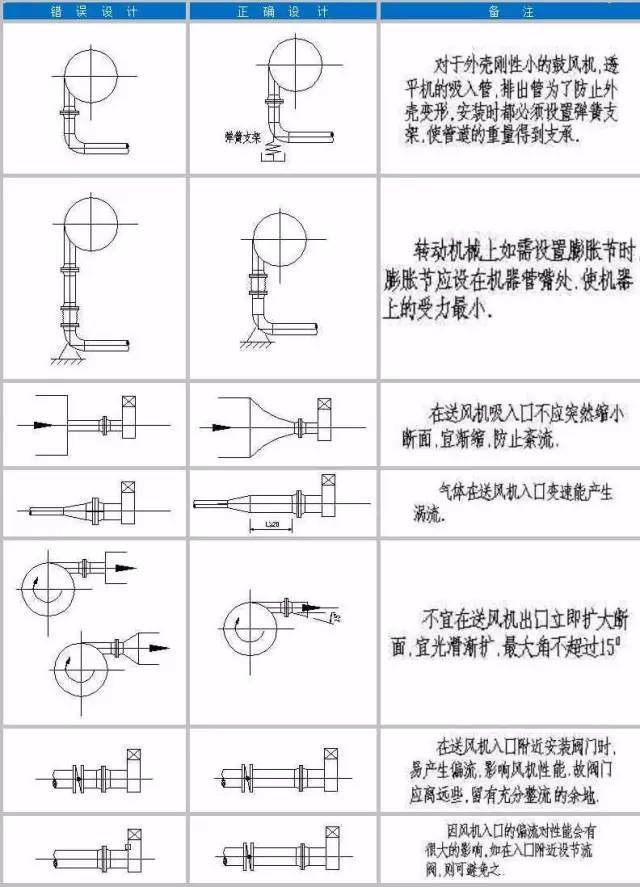

机泵周围的管线设计
4

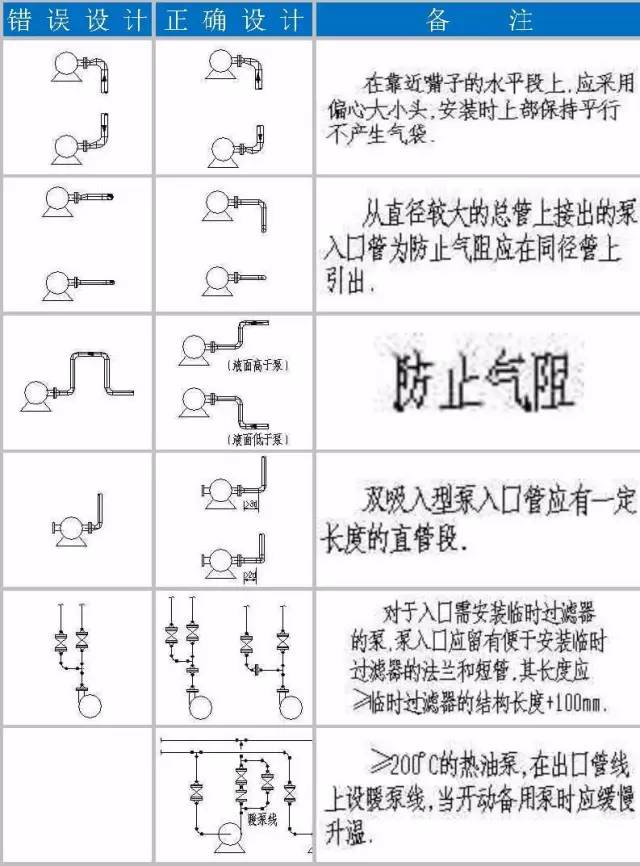

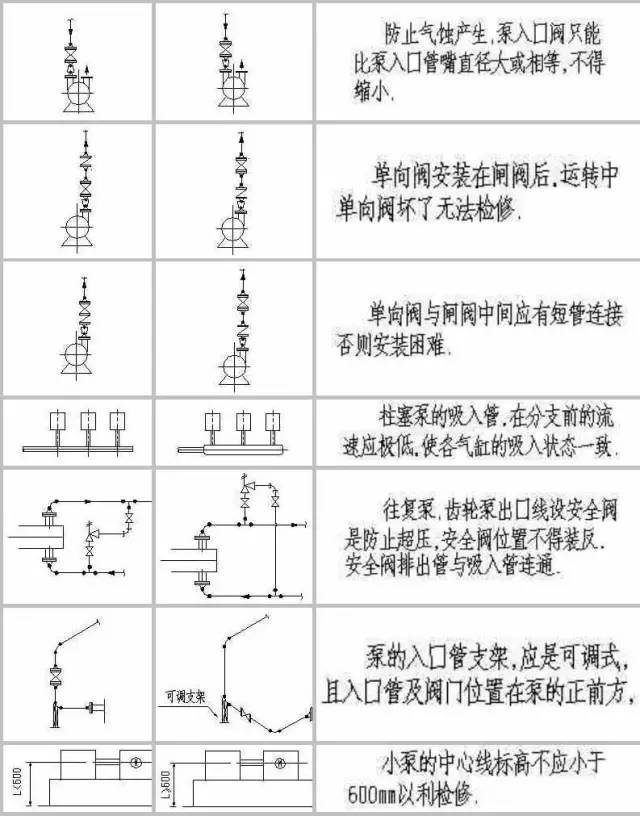

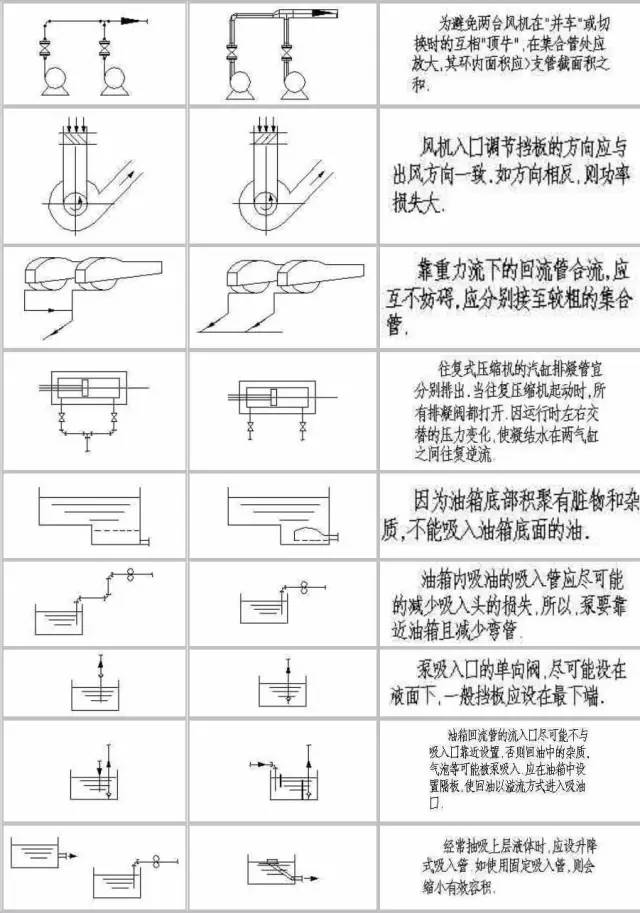

泵的管线设计
5

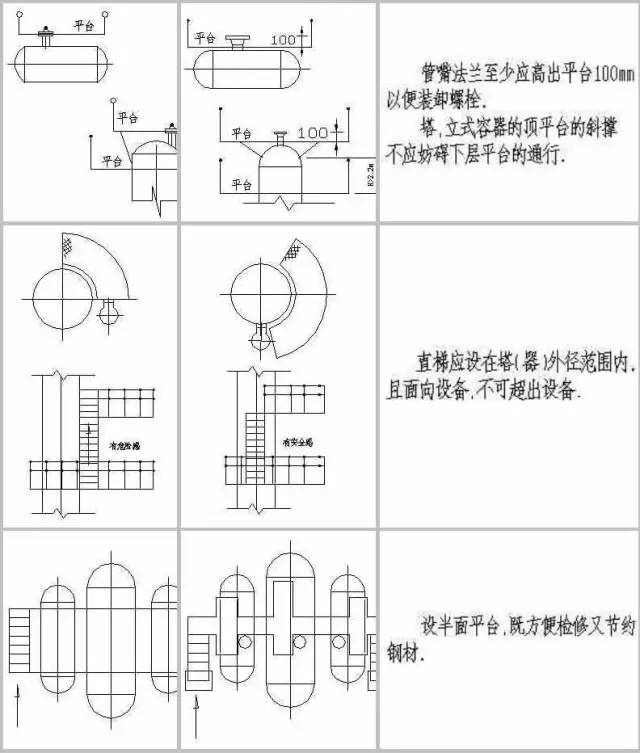

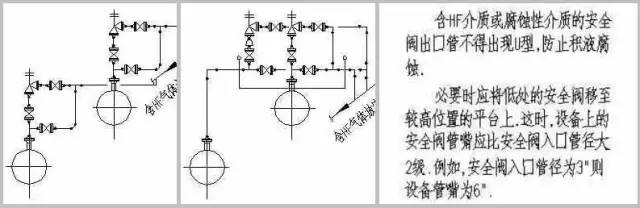

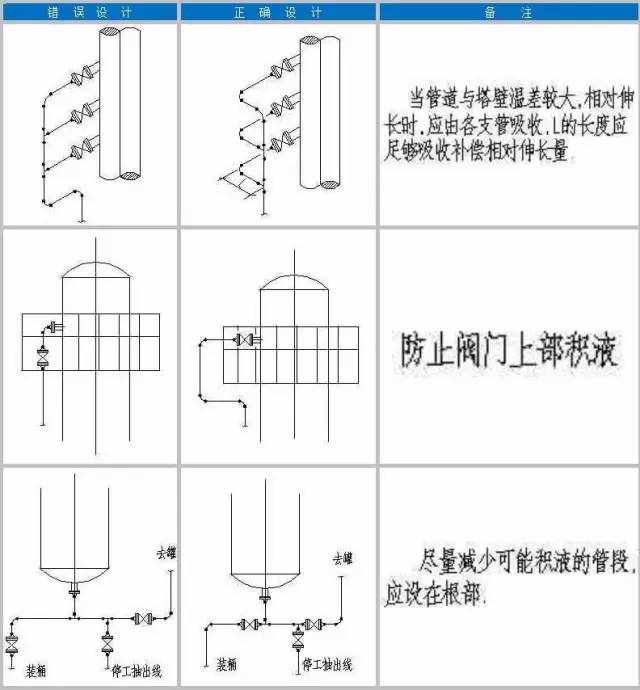

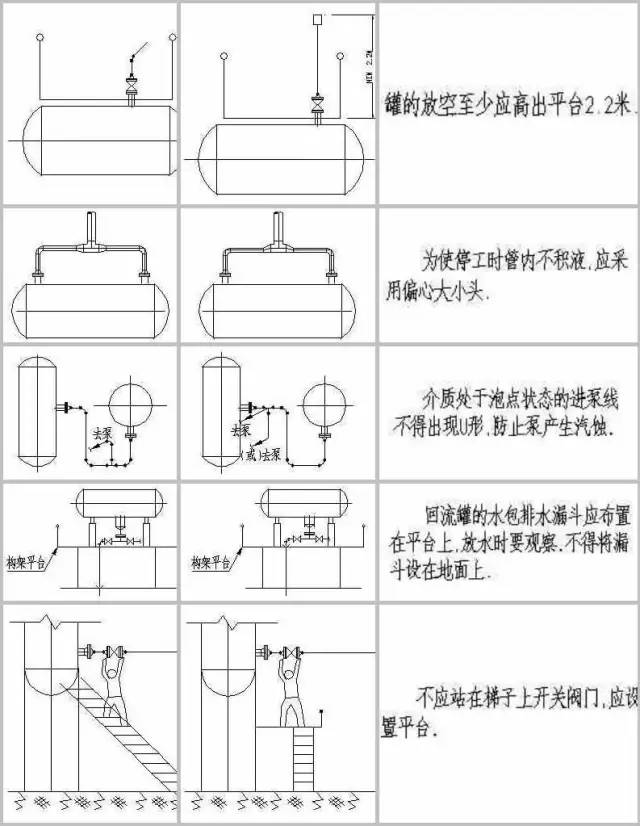

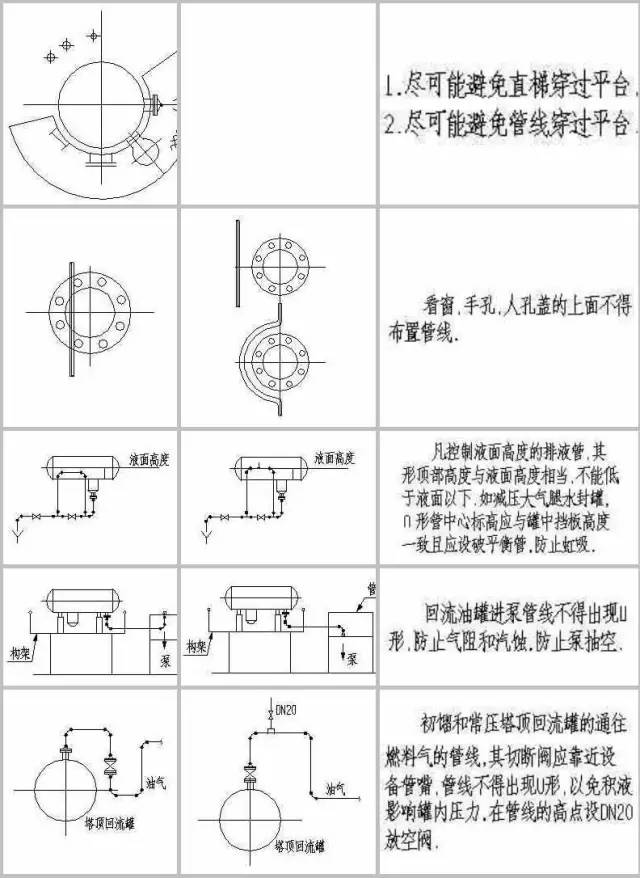

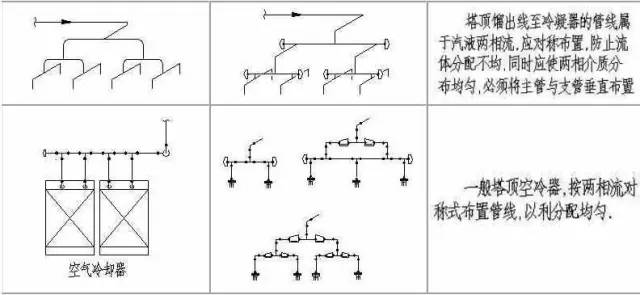

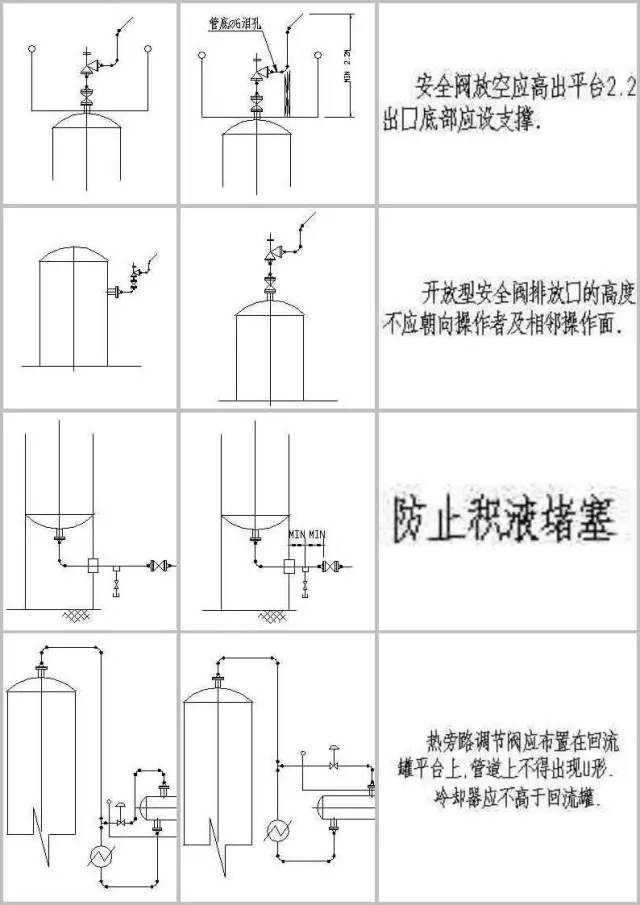

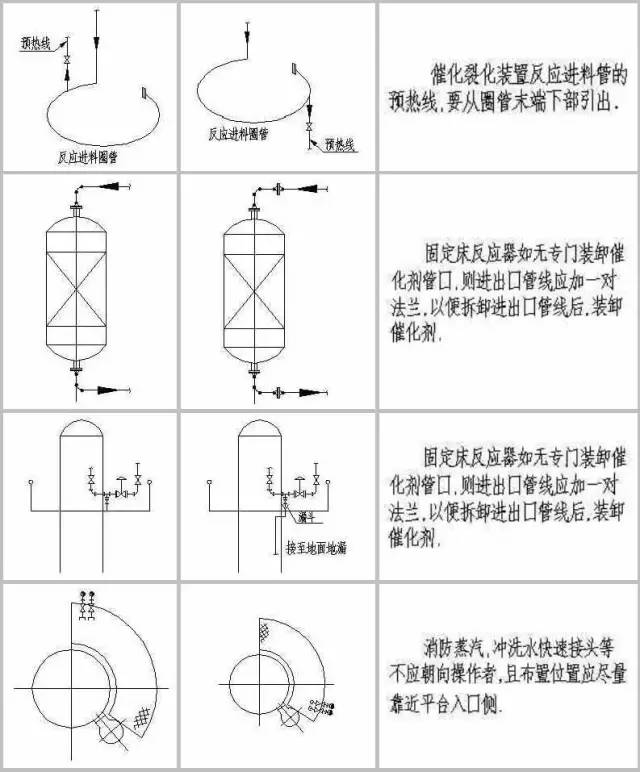

塔及容器的管线设计
6

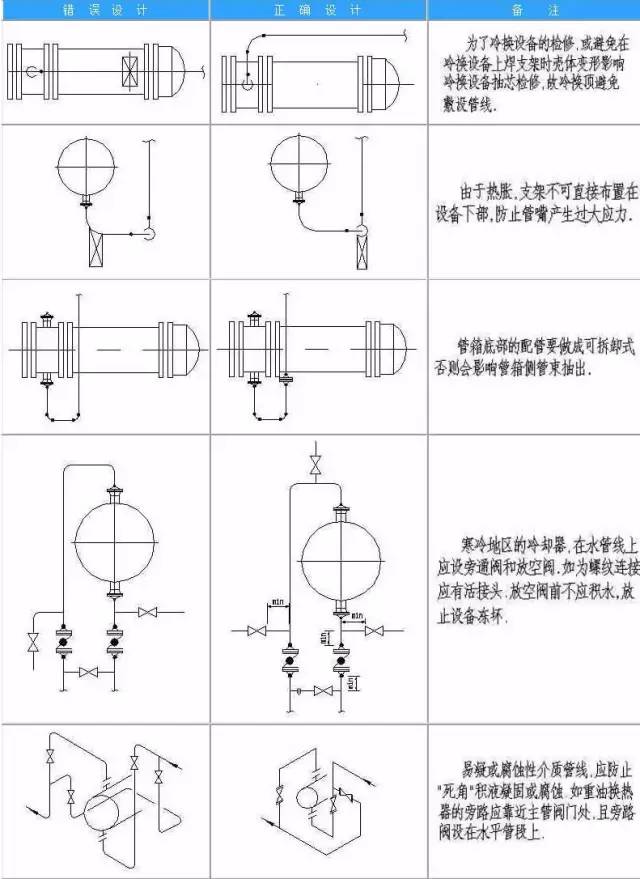

冷换设备的管线设计
7

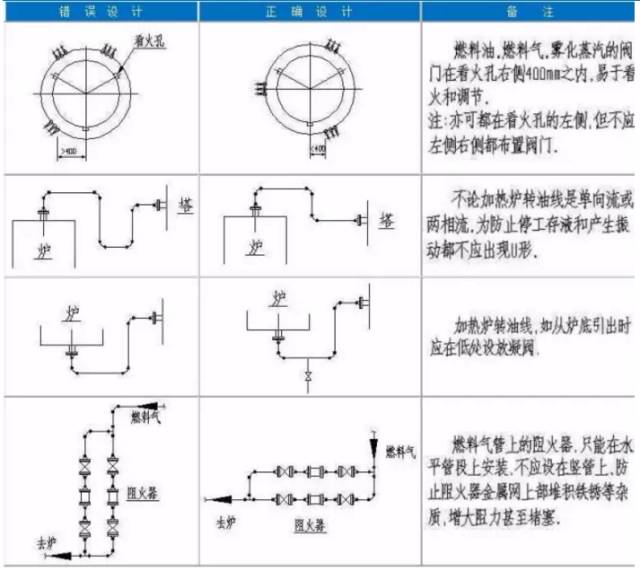

加热炉的管线设计
8

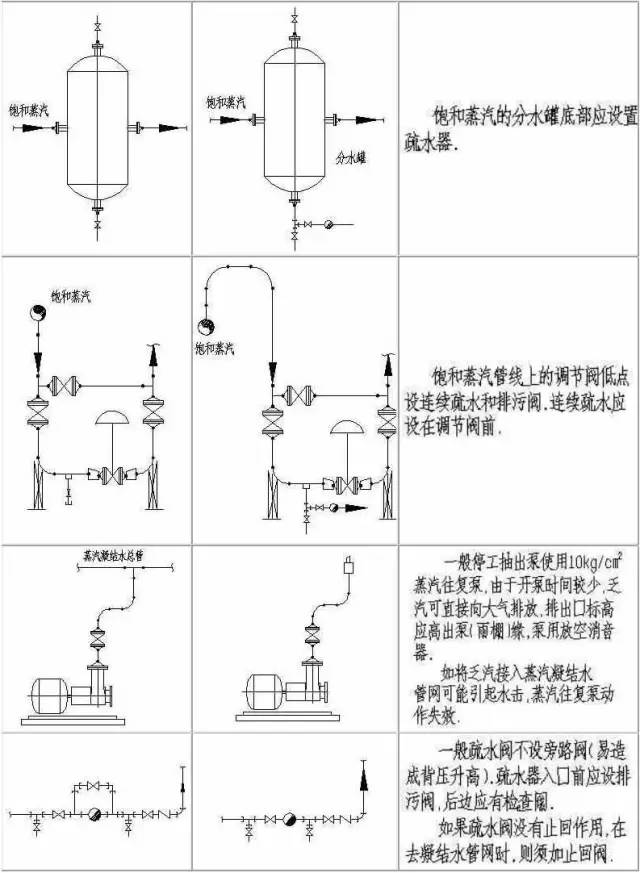

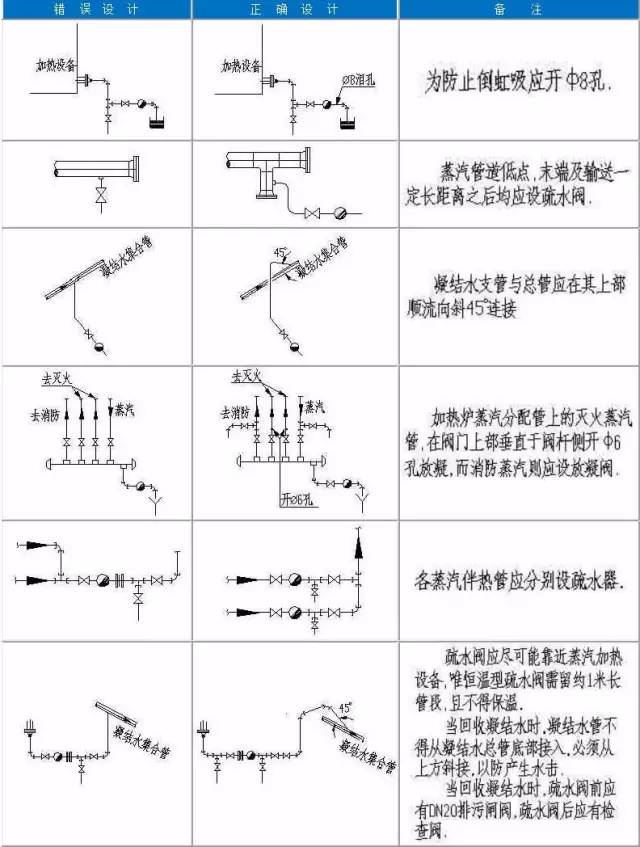

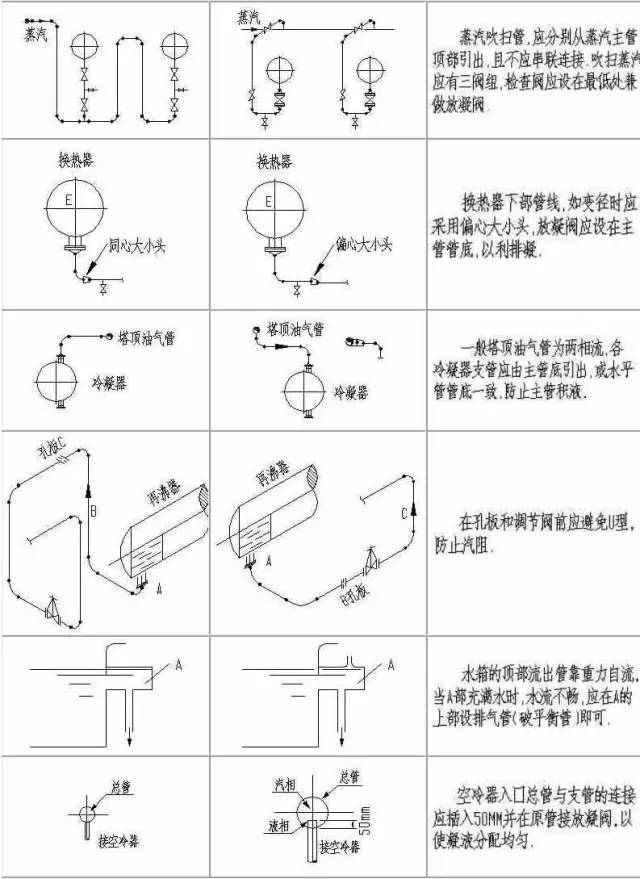

蒸汽管道的布置
9

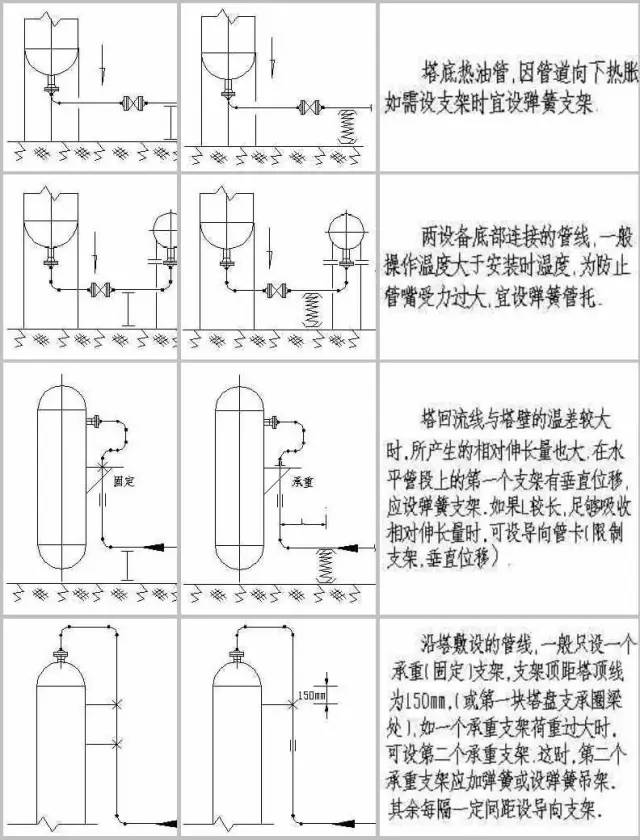

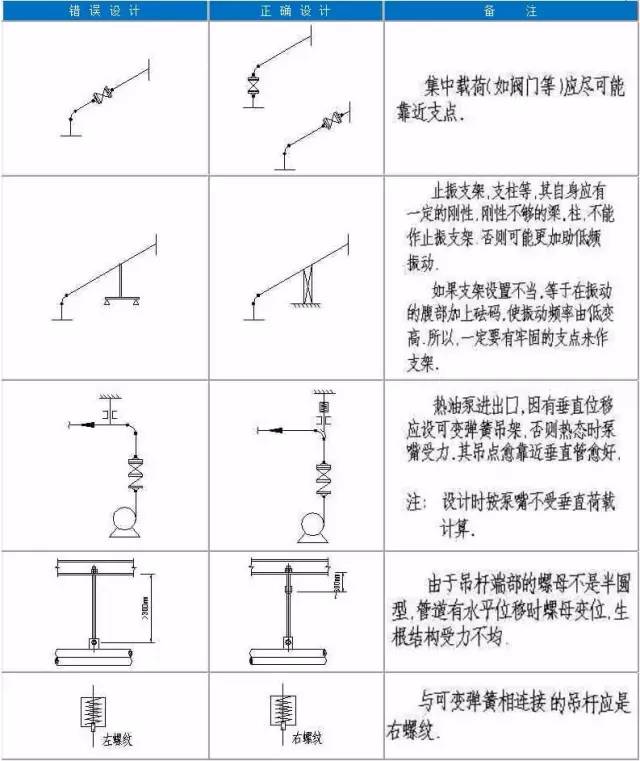

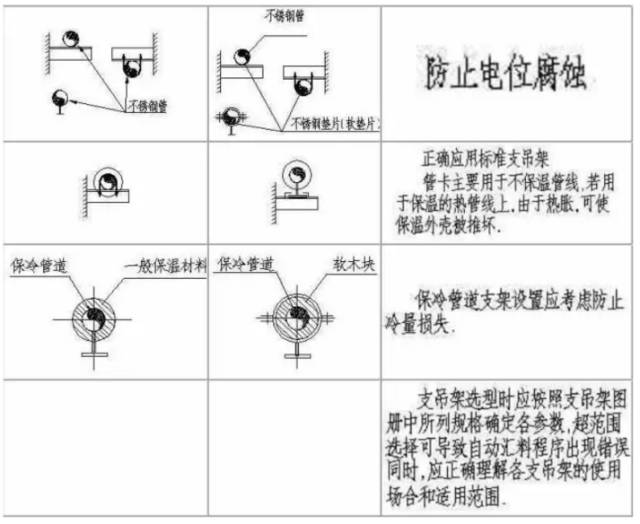

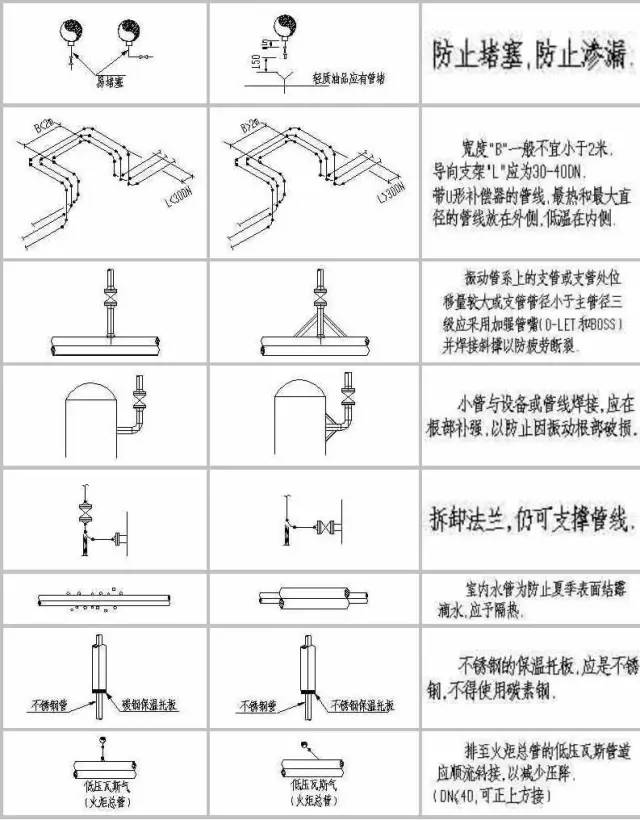

支架设置
10

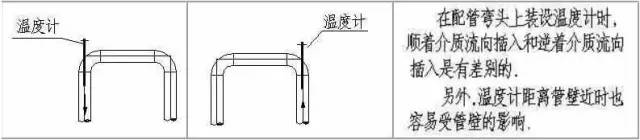

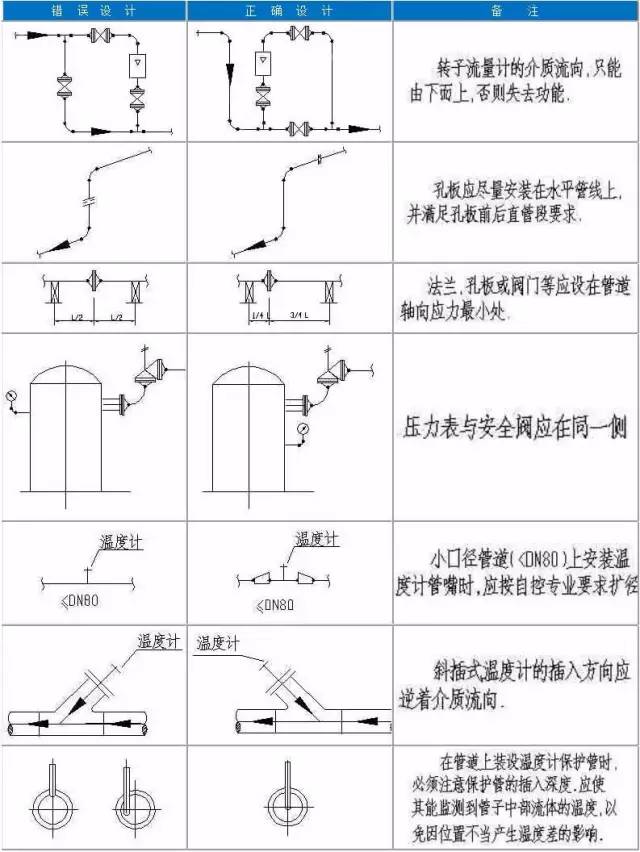

仪表元件的布置
