有的客户可能对频率调速不太了解，收到泵以后联系我司工作人员，说无法调速。所以给大家总结了一下，频率调速型无法调速控制时如何进行故障排查。

以我司C26、C30、D35、S36系列频率调速型为例，导致频率调速不成功的原因：

一、泵电路板故障；

二、电压有误导致报警不工作；

三、使能信号和工况记忆问题；

四、接线不良或接线有误；

五、输入信号不符合规范。

排查步骤1：

若通电运行，观察指示灯，绿色闪烁，则排除电路板故障，进入步骤3；

否则进入步骤2；

排查步骤2：

通电，泵未运行，无运行噪音，此时可观察泵面板工况指示灯

• 绿灯常亮    进入步骤3；

• 红灯常亮    进入步骤4；

• 红灯闪烁    进入步骤5；

排查步骤3：（绿灯常亮）

通电绿灯常亮，代表通电正常，但泵处于停机状态，有两种可能

（1）EN悬空或高电平，泵按照上次记忆的工况运行，记忆的工况为暂停；

（2）EN低电平，按照FRE输入信号运行，FRE输入信号低于100Hz的停机信号；

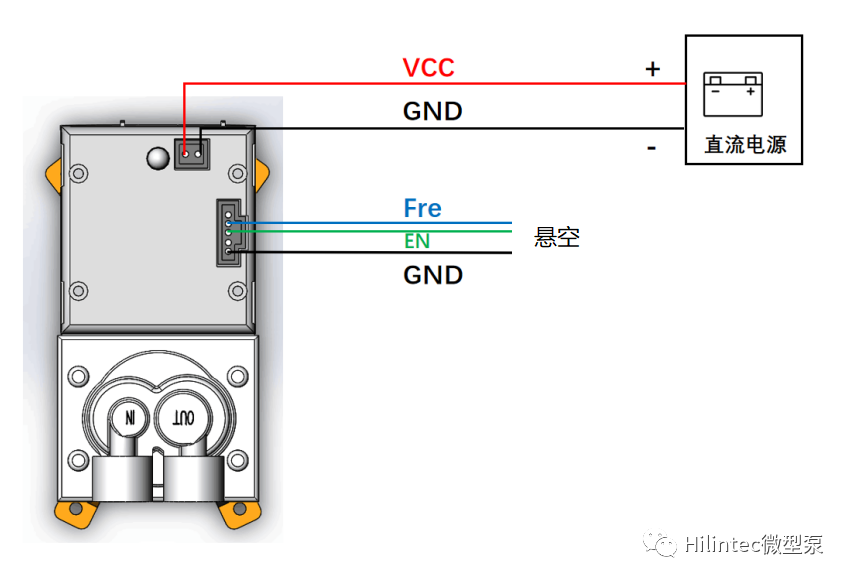

在这两种情况下应该先将EN悬空，观察泵的状态，如果恢复正常，则进入步骤6；

图片源于海霖

排查步骤4：（红灯常亮）

将泵进气口、排气口软管取下，让泵恢复常压低负载，断开供电后，重新上电，如果恢复正常，进入步骤6；

如果依然红灯常亮，返厂检测；

排查步骤5：（红灯闪烁）

断开泵的电源输入，用万用表检测供电输入电压，是否与泵铭牌上电压相符；如果相符，重新连接电源输入并启动泵，并观察上电瞬间电压是否由大幅度跌落，然后指示灯由绿变为红灯闪烁，如果是，代表电源功率不足，启动瞬间电压下降幅度过大，应更换电源；如果电压正常，泵运行一段时间后进入红灯闪烁状态，则是有偶发电源波动和毛刺触发报警，需要排查电源质量，或者同一电源上是否有其他干扰设备，如大功率电机、电磁阀等设备；

排查步骤6：（排除上述故障后，进入到信号调试阶段）

首先将EN接地，保持EN始终有效，然后开始调试FRE信号，将EN接地后，将FRE接地，泵是否停止？如果停止，绿灯常亮代表接线正常，进入步骤7；如果未停止，或者出现其他指示灯，需检查EN和FRE线序、线束、连接是否正确良好；

排查步骤7：

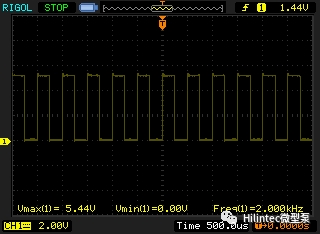

保持EN接地，FRE输入3000Hz方波10秒钟，再输入2000Hz方波10秒钟，观察泵转动噪音是否明显变化，绿灯闪烁频率是否明显变化，如果明显变化代表调速成功，如果无变化，用示波器检查FRE方波信号，建议幅度值5V，偏置电压2.5V，占空比固定为50%;

图片出自海霖

总结：客户在使用我司气泵前，可联系我司工作人员索要详细说明书，按照我司说明书建议来接线和信号输出。若有疑问也可电话联系我司售前销售人员，协助您解决。
