SCMs|球化和再结晶工艺协同改善脆性CoCrNi2(V3B2Si)0.2共晶高熵合金强韧性研究
2023-08-30 13:56 浏览:22
共晶高熵合金因其所展现出的特殊物理/化学性能而受到材料界的广泛关注。然而，除了FCC + B2系外，其他大部分所报道的共晶高熵合金系均呈现为固有脆性，这使得它们逐渐失去了工业应用的竞争优势。近日，大连理工大学卢一平教授等人在Science
China Materials发表研究论文，提出了一种新的协同改善脆性CoCrNi2(V3B2Si)0.2共晶高熵合金强韧性的球化+再结晶工艺。

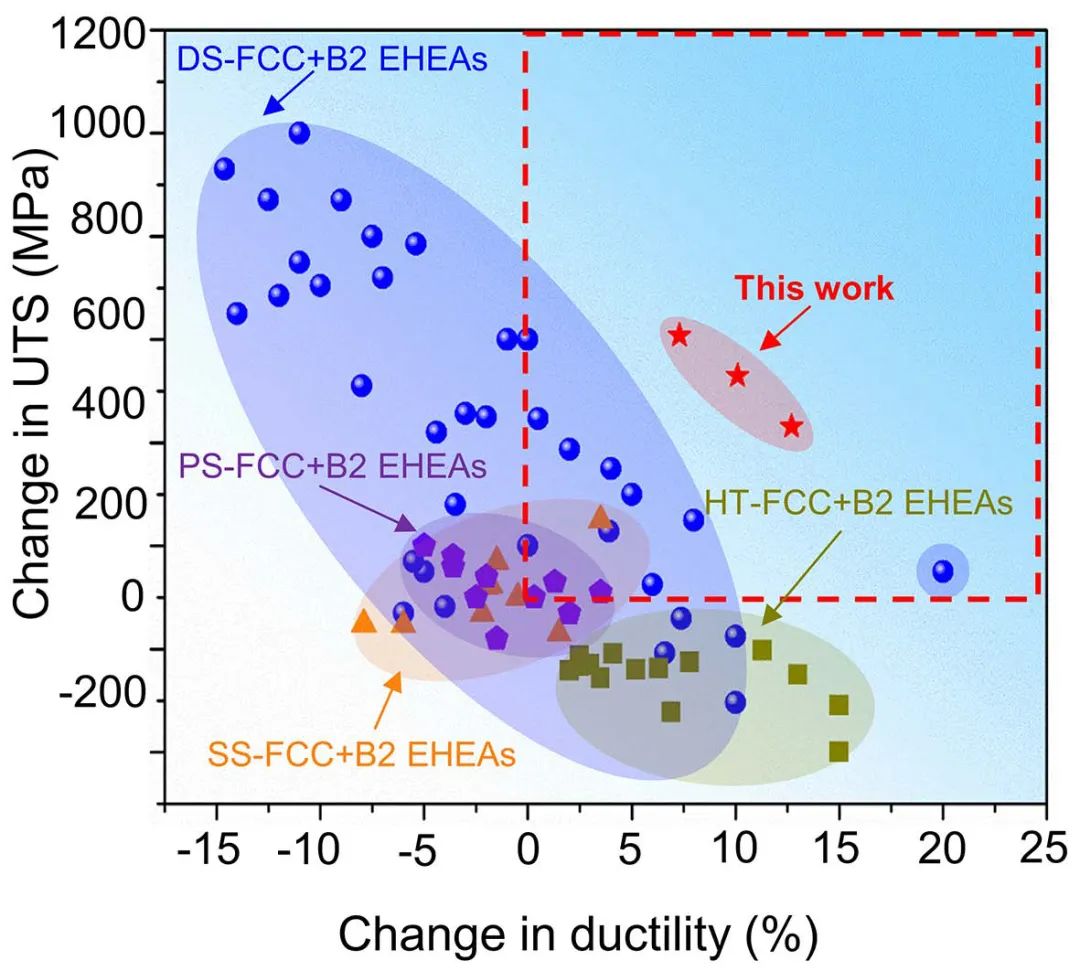

1) 基于球化+再结晶工艺，CoCrNi2(V3B2Si)0.2共晶高熵合金获得了一种精心设计的球状M3B2镶嵌在细小FCC晶界处的微观结构，使其抗拉强度、屈服强度和延伸率从923 MPa/620 MPa/1.3%提高到1326-1530 MPa/990-1330 MPa/8.4%-13.9%，提高了43.7%-65.8%/59.7%-114.5%/546%-9.69%。2) 强塑化机制主要归因于球化和再结晶微观结构提供了更多的界面阻碍位错移动和促进了更加均匀的应力分布。该工作为协同改善脆性共晶高熵合金强韧性以满足工程安全性需求提供了新的思路。Zhang L., Amar A., Zhang M. et. al. Enhanced
strength-ductility synergy in a brittle CoCrNi2(V3B2Si)0.2 eutectic high-entropy alloy by spheroidized M3B2 and
recrystallized FCC. Sci. China Mater. (2023).https://doi.org/10.1007/s40843-023-2520-1
