调心滚子轴承:CA型-CC型-E型-MB型,各有绝招!
2023-08-31 07:58  浏览:15
调心滚子轴承有多种不同内部变形设计，对于很多轴承使用者来说 ，经常如云里雾里，完全不知道它们之间有什么区别？各种不同的内部选型各自适应哪些应用。
下面我们将常见的调心滚子轴承内部设计方式进行说明，并举例
CC型：
C型调心滚子轴承：包含两个窗式冲压保持架，一个不带挡边的内圈，内圈引导的浮动导环，对称型滚动体。

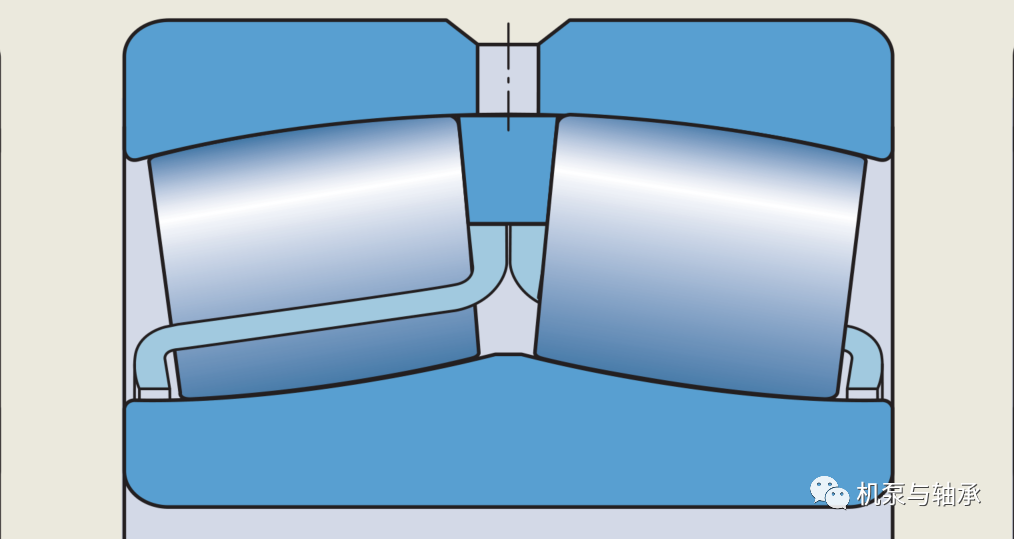

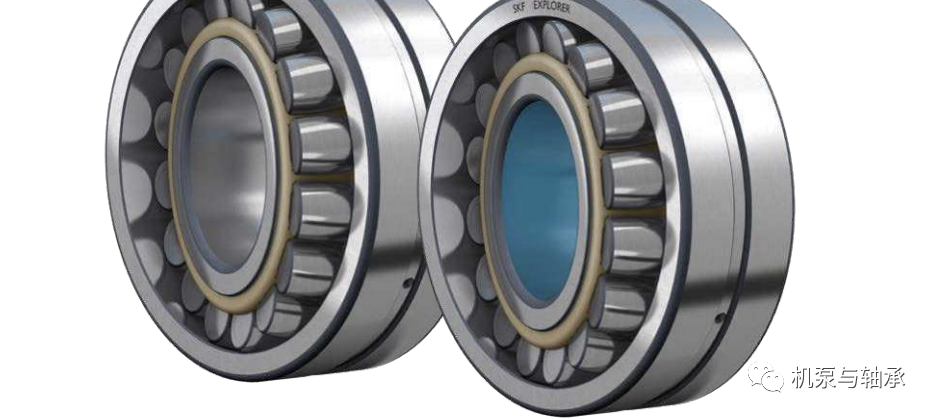

图1：调心滚子CC型设计

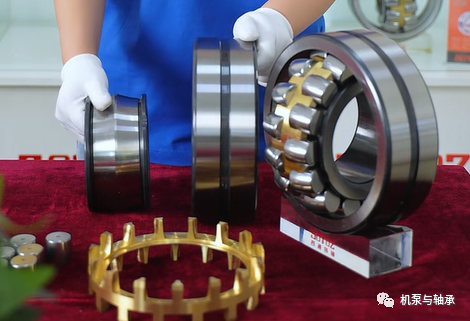

图2：调心滚子轴承CC型设计
特点：与CA型相比轴承内部空间较大，可以在有限的空间下增加轴承的载荷。
应用：钢厂设备，起重设备，港口设备等等
型号举例：SKF型号：22238 CC/W33
CA型：
CA型调心滚子轴承：包含叉式机削黄铜保持架，一个两侧带挡边的内圈，内圈引导的浮动导环，对称型滚动体。
注意：内圈挡边是用于在安装或维修时，旋转轴承时固定；CA型目前一般是大型调心滚子轴承保留设计。

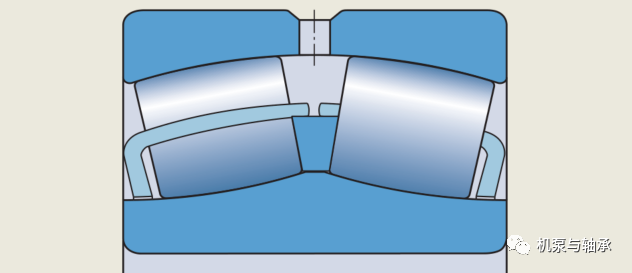

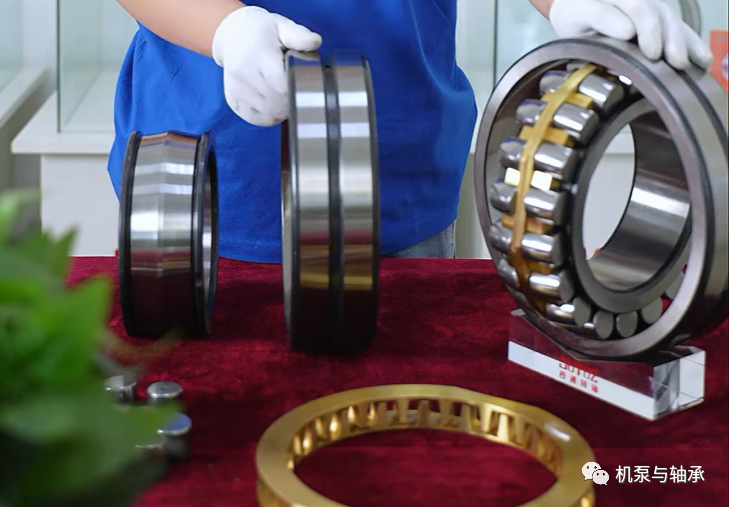

图3：调心滚子轴承CA型设计

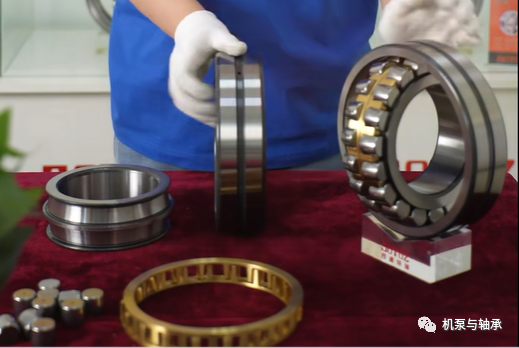

图4：调心滚子轴承CA型设计

特点：可以承受特别大的冲击载荷。

与CC型相比，保持架在轴承中占用了较大的内部空间，在一定程度上限制了滚动体的外形或数量，从而降低了轴承径向载荷能力的进一步提高；在噪音限制较高的工况下，优于CC型。

应用：磨煤机，风力发电机
型号举例：NSK型号：22238CAE4
MB型：
MB型调心滚子轴承：包含两片式实体黄铜保持架；内圈两侧带挡边，并且带刚性中挡边，保持架通过内圈中挡边引导；对称型滚动体。

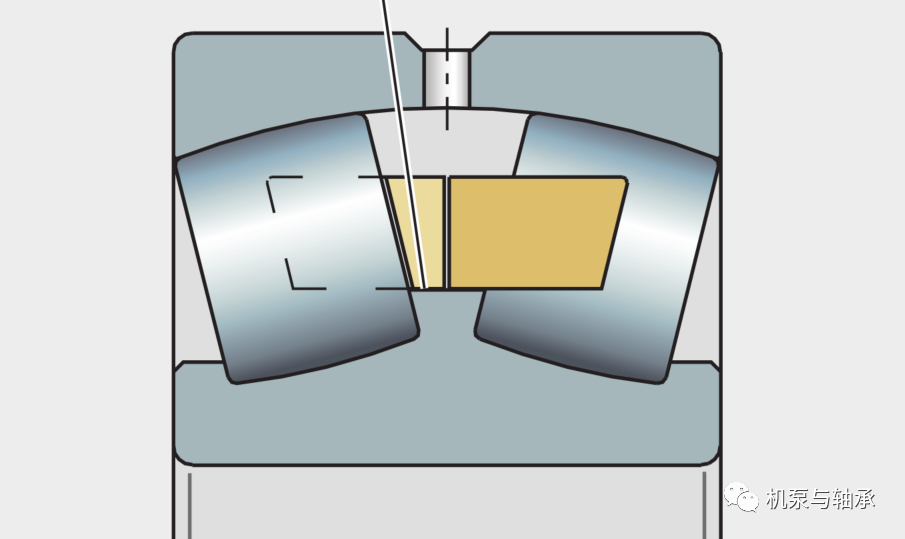

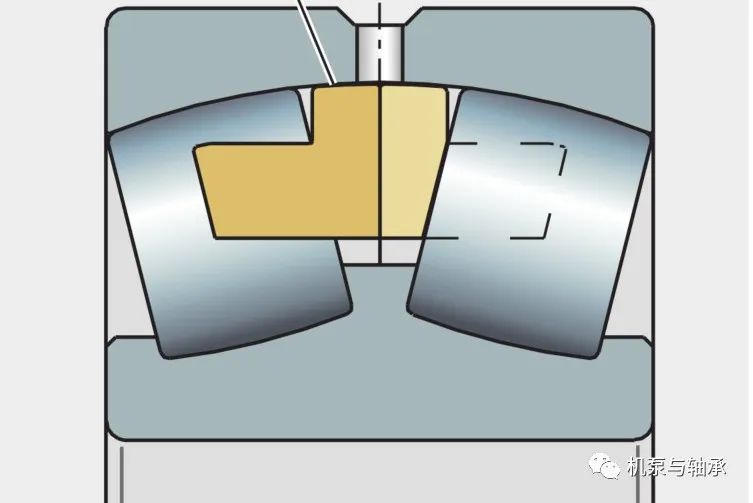

图5：调心滚子MB型设计

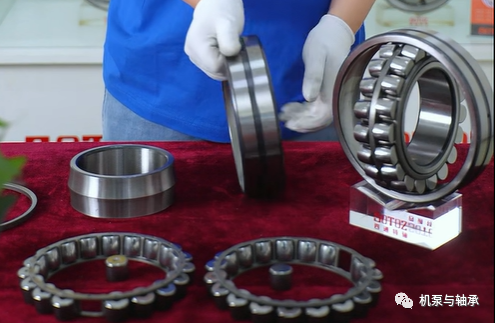

图6：调心滚子MB型设计
特点：可以承受特别大的径向载荷及轴向载荷
应用领域：破碎机，搅拌机等
型号举例：FAG型号：22238-MB
CA型与MB型对比

  • CA型内圈引导的浮动导环，MB型是刚性中挡边内圈引导；

  • 浮动导环可有效减少轴承内摩擦；

  • 固定中挡边可提高轴向刚度，从而减小轴向滑动距离；

  • CA型是一体式叉式黄铜保持架，MB型是两片式黄铜保持架；

  • 分体式保持架在轴向载荷上更有优势。

CA型  CC型 & MB型的转速及额定载荷对比

品牌

型号

动载

极限转速

SKF

22238 CC/W33

1342 KN

2400

NSK

22238 CAE4

875 KN

1500

FAG

22238 MB

1200 KN

1800

E型：
E型调心滚子轴承：包含两个窗式冲压保持架，内圈两端不带挡边，内圈中间无挡边，中挡边变为由内圈或外圈或保持架引导的浮动导环。对称型滚动体。

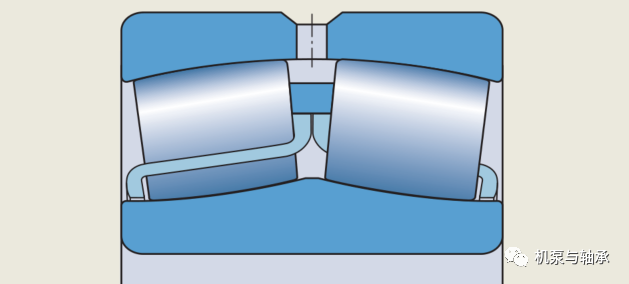

图7：调心滚子轴承E型设计

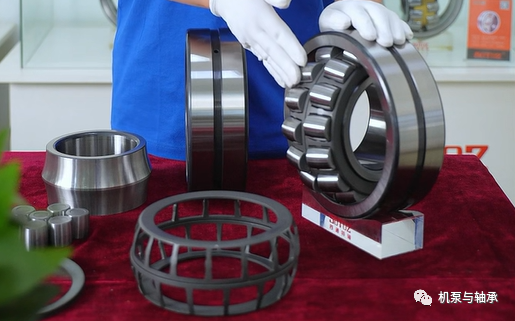

图8：调心滚子轴承E型设计

特点：可承受多方向的力，转速高，应用领域广泛
主要应用：造纸机械，齿轮箱等

型号举例：

SKF型号：22222 E （保持架引导）

FAG型号：22222-E1（外圈引导）

MA型：
MA型调心滚子轴承：两片式外圈引导实体合金铜保持架，内圈中心有挡边或无挡边，两侧带挡边，对称型球面滚子。

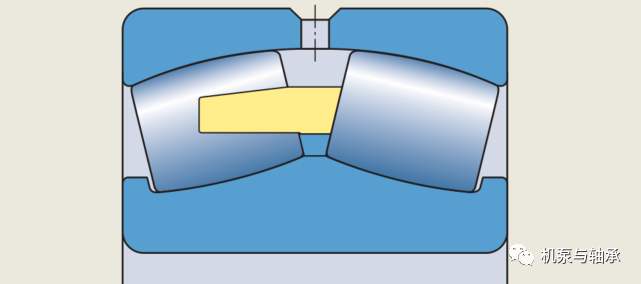

图9：调心滚子轴承 MA 型设计
图10：调心滚子轴承 MA 型设计
特点：可以承受特别，特别大的冲击载荷
主要应用：振动筛，压路机，打桩机等
型号举例：FAG型号：23326-AS-MA-T41A
额外对比：外引导 E 型与 MA 型
  • E型轴承：两片式冲压钢保持架通过浮动导环形成外圈引导；SKF型号：22322 EJA/VA405；FAG型号：22332-E1-JPA-T41A
  • MA型轴承：两片式实体铜保持架直接通过外圈引导

图11：外圈引导的 E 型设计
