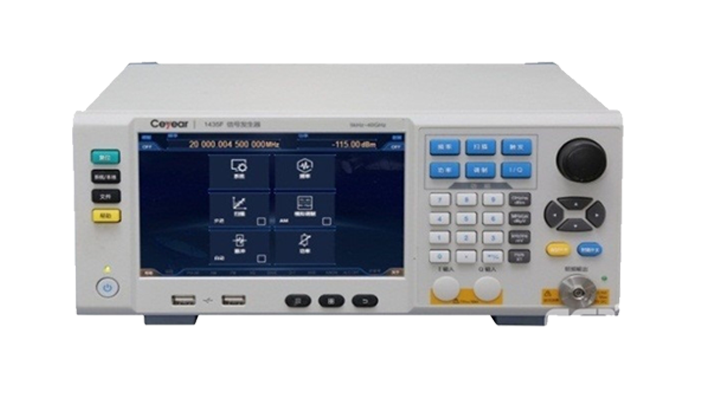

国产仪器仪表 1435A/B/C/D/F 信号发生器
2023-09-01 23:20 浏览:27
1435系列信号发生器基于创新的技术实现了性能、经济性和体积重量的平衡设计。具有优良的频谱纯度，单边带相位噪声1GHz载波@10kHz频偏达到-136dBc/Hz，10GHz载波@10kHz频偏达到-116dBc/Hz；具有高功率输出和大动态范围，最大输出功率可达20dBm@20GHz，动态范围大于150dB；可实现快速频率切换，频率切换时间1ms，缩短测试时间提高测试效率，满足海量数据测试需求；具有性能优异的模拟调制、脉冲调制功能。采用先进的频率合成和射频通道信号处理技术，获得高性能的同时降低了成本。具有7寸高灵敏度触摸LED屏，同时支持触摸屏、面板按键、旋转按钮、外接鼠标键盘等多种操作方式，操作体验全面升级。3U便携式机箱结构，体积小重量轻，便于携带。
◆ ◆ 宽频率覆盖
1435A/B/C/D/F信号发生器的频率范围为9kHz-3GHz/6GHz/12GHz/20GHz/40GHz，系列化最低频率均低至9kHz，最高频率高达40GHz，可满足宽频段测试需求。◆ ◆ 高输出功率
通过选配H08大功率输出选件，1435A/B/C/D全频段功率实测值均在20dBm以上，1435F全频段功率实测值在17dBm以上，在需要大功率激励信号的测试场合，使用1435无需外接放大器，即可得到所需测试信号。◆ ◆ 高性能脉冲调制
脉冲开关比大于80dB，上升下降时间小于10ns，选用窄脉冲选件H04，最小脉宽20ns，脉宽范围20ns～42s-10ns，步进10ns，支持门控、外部等多种触发方式，具备测试所需要的脉冲串功能。
◆ ◆ 优良的单边带相位噪声
1435系列信号发生器提供两档相位噪声供用户选择，标配单边带相位噪声实测-101dBc/Hz（10GHz@10kHz），选用低相位噪声选件，单边带相位噪声低至-116dBc/Hz（10GHz@10kHz）。用户可根据实际需求选择相位噪声档，实现较高性价比。◆ ◆ 极短的频率切换时间
1435可在全频段内实现快速频率切换，实测频率切换时间0.67ms，可满足高速测试需求。
