产品简介

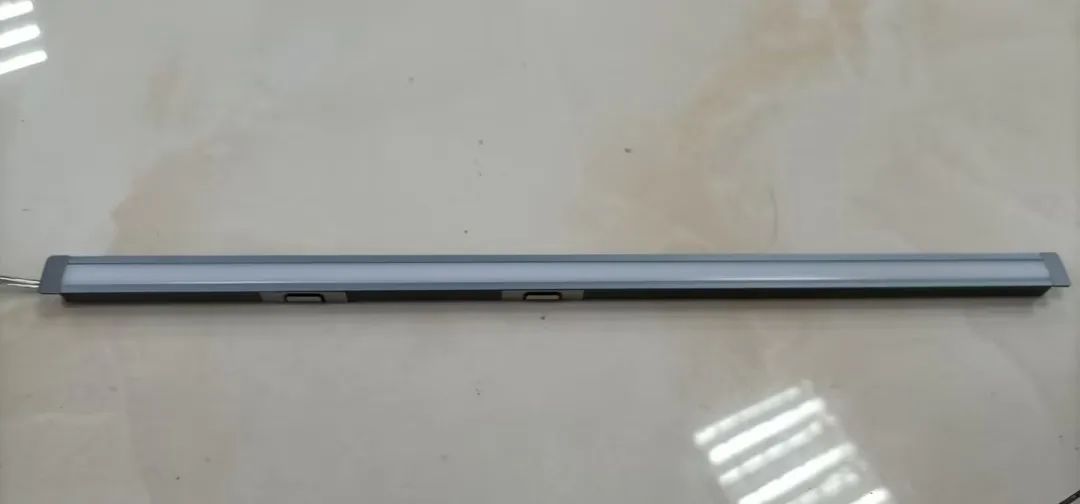

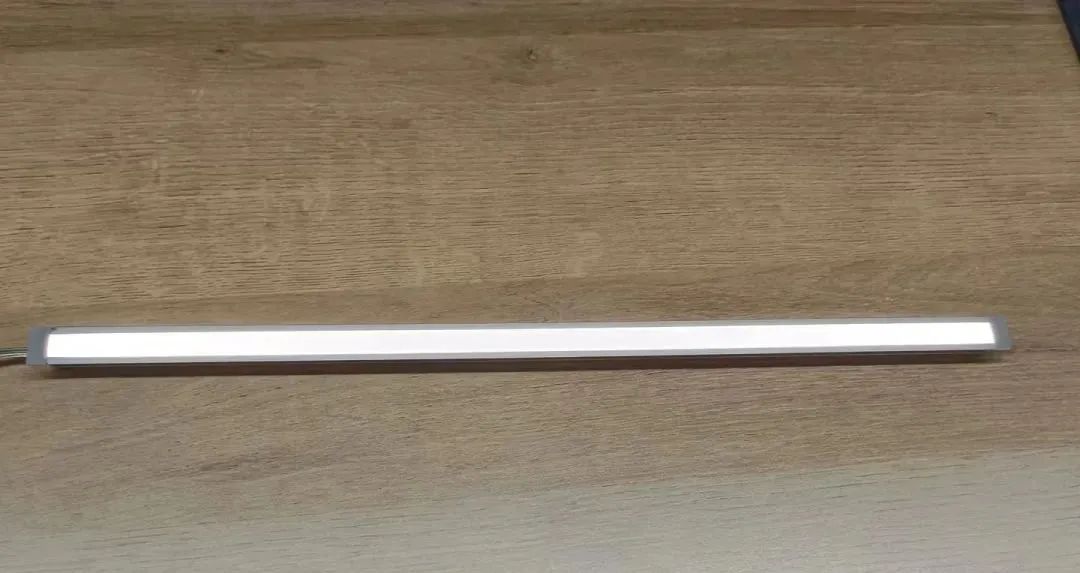

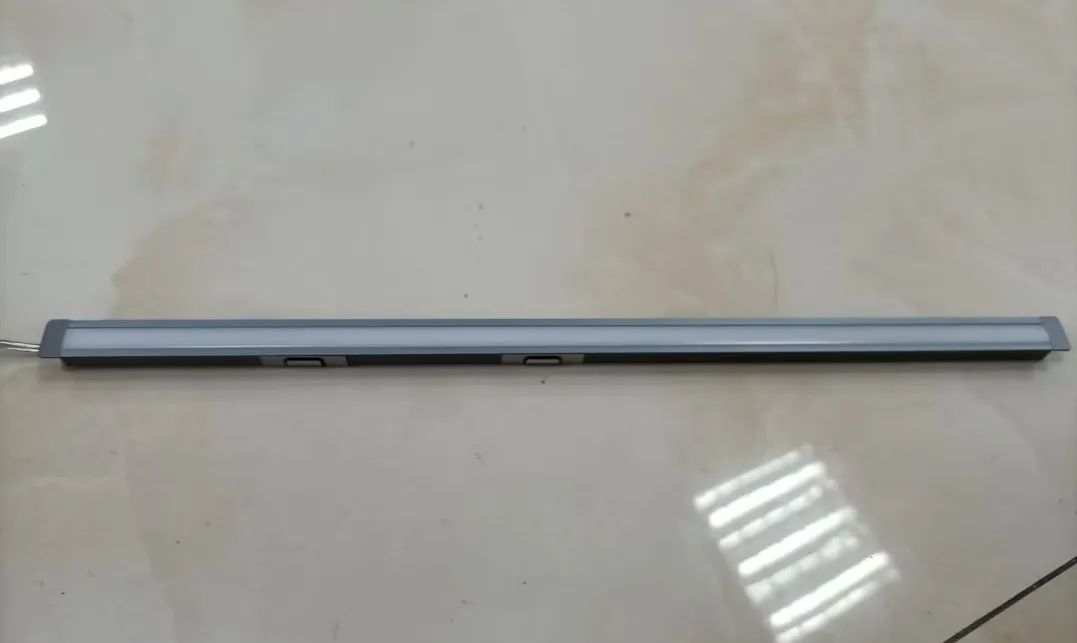

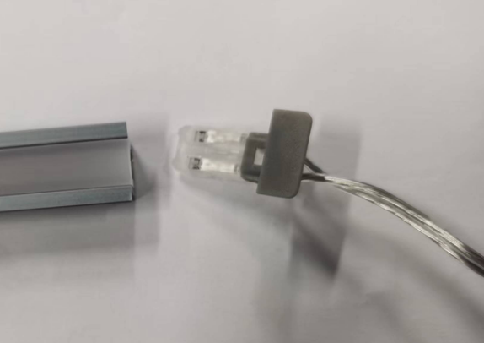

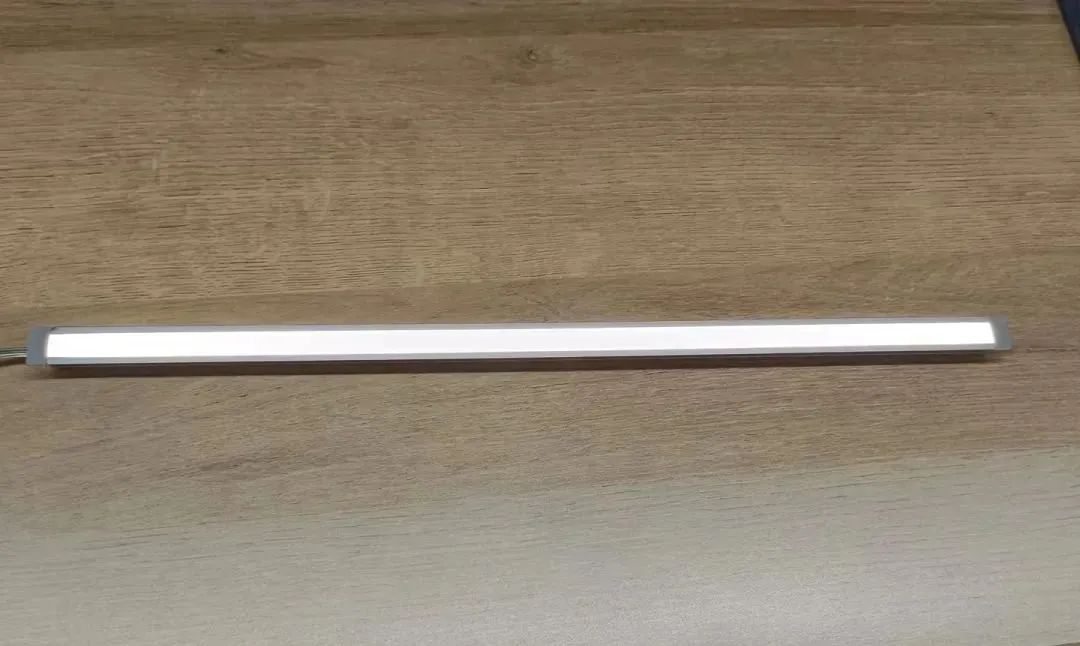

插拔式嵌入式层板灯条
1
产品参数
名称：插拔式嵌入式层板灯条（常亮）
K20编码：BAED-A012
色温：3000K（色温固定）
光源：暖白光（光源固定）
功率：5W±0.5W/米
尺寸：300mm≤W≤3000mm

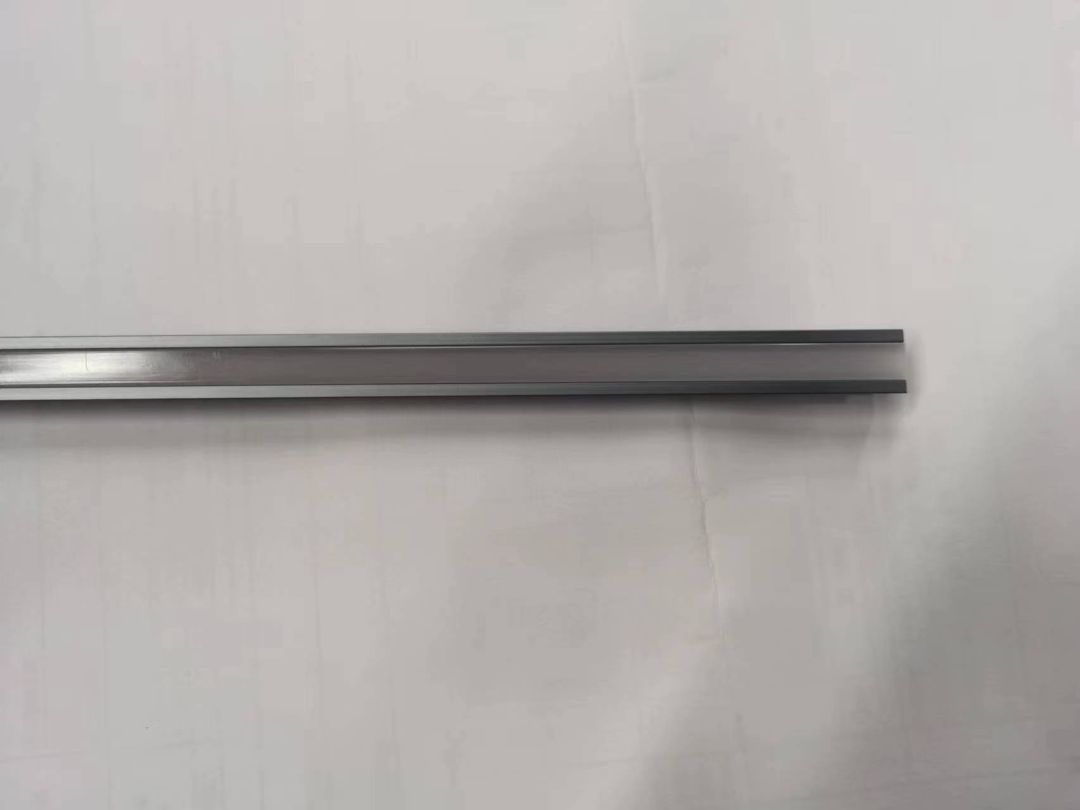

外观尺寸：12mm宽*9mm深
灯线长度：2米
光照角度：120°
材质：铝（银河灰）+PVC
注：照片拍摄环境以及灯光可能与实物有误差，图片仅供参考
2
工艺说明

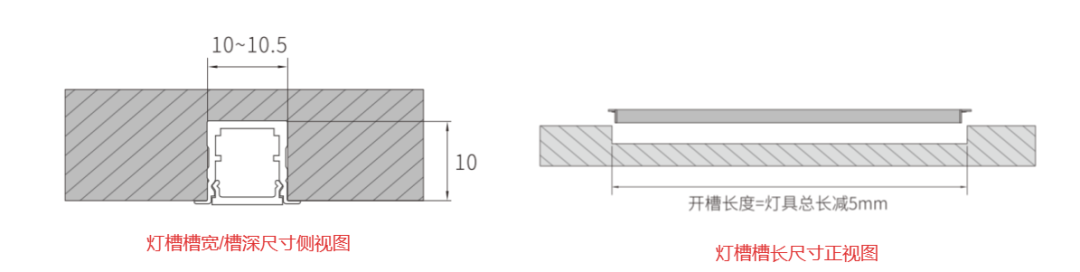

开槽尺寸
槽宽：10mm，槽深：10mm，槽长=灯具长度-5mm
应用范围
应用于柜内厚度≥18mm的层板/顶底板
安装板件深度
安装此灯带的板件深度需≥80MM
安装及走线范围

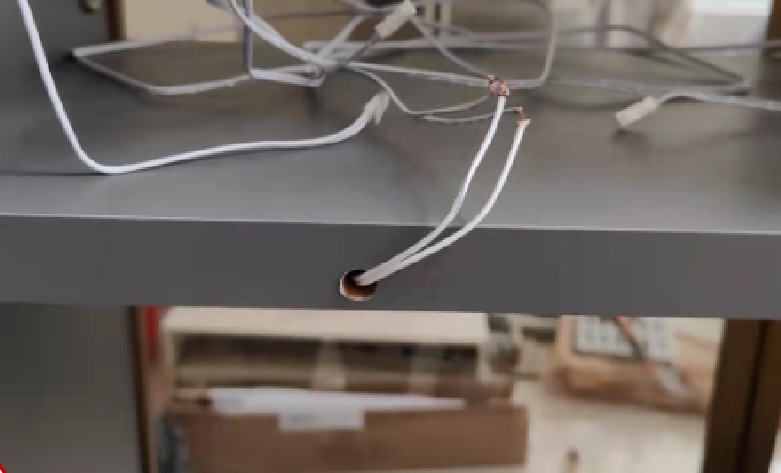

层板/顶底板开槽，灯带嵌入槽位安装；走线槽深度最大可做410mm；层板灯灯线从走线槽走线至层板后，背板现场开孔走线；注意：当柜体层板前后见光时，需取消走线槽，避免见光效果不美观
安装及走线范围

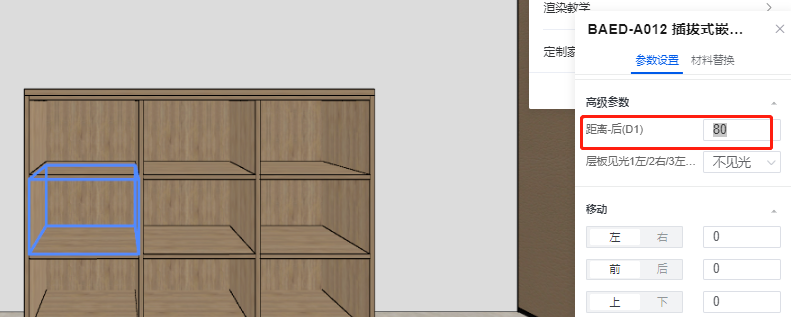

灯带距前/距后设置在软件右侧操作栏，高级参数中可调整

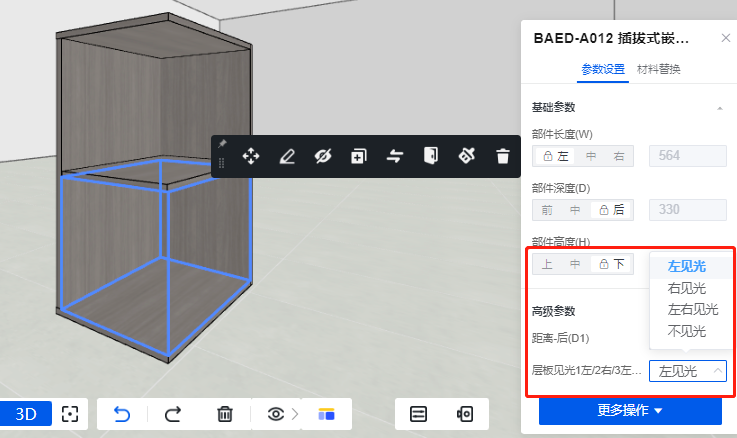

柜体见光如何设置

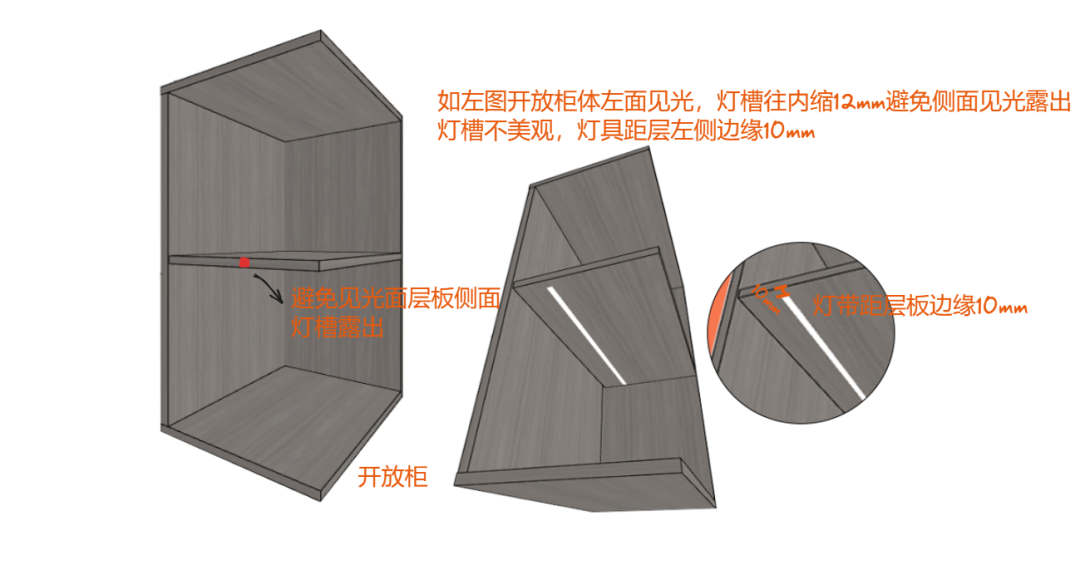

举个例子：如开放柜柜体左边见光，为了避免见光面看到灯槽，灯槽往右缩12mm，灯带距层板边缘10mm
根据柜体实际见光情况选择即可
2
配置规则
尺寸与价格说明
插拔式嵌入式层板灯条：93元/米 1.0系数
插拔式嵌入式层板灯配件包：21元/套 1.0系数

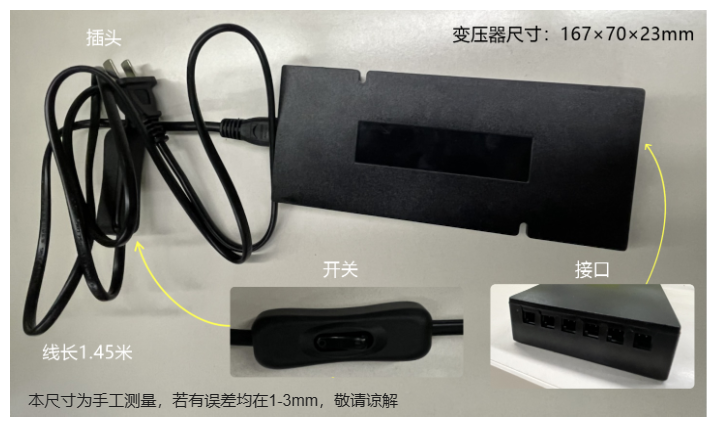

12V恒压变压器
颜色：黑色
外形尺寸：W167xD70xH23
插座：需预留插座连接
价格：1.0系数 153/套
输出功率：所接灯具功率总和不能超过40W（建议不超过36W，使用效果更加稳定）
由变压器、开关、组成，最多接六个灯，灯具数量超出六个以及功率总和超过40W则需要增加变压器

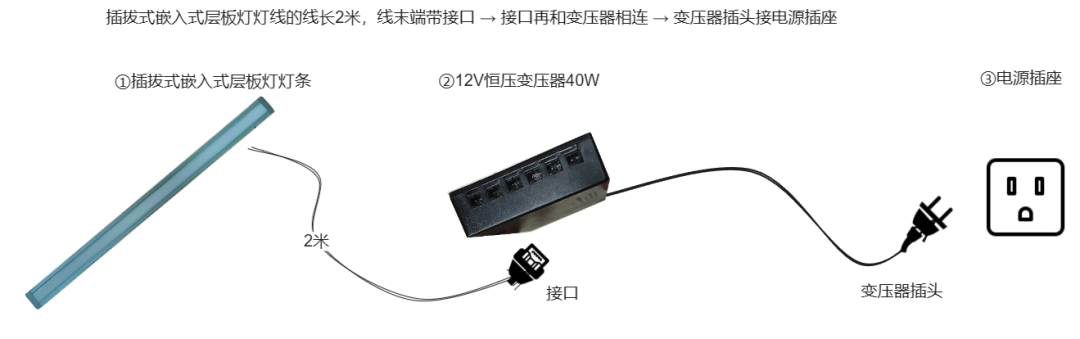

层板灯灯线为2米，连接变压器的距离超过2米则需配延长线处理，避免出现线长不够，无法连接变压器；变压器为线长1.45米
此灯带可搭配无线触摸/门控开关使用
3

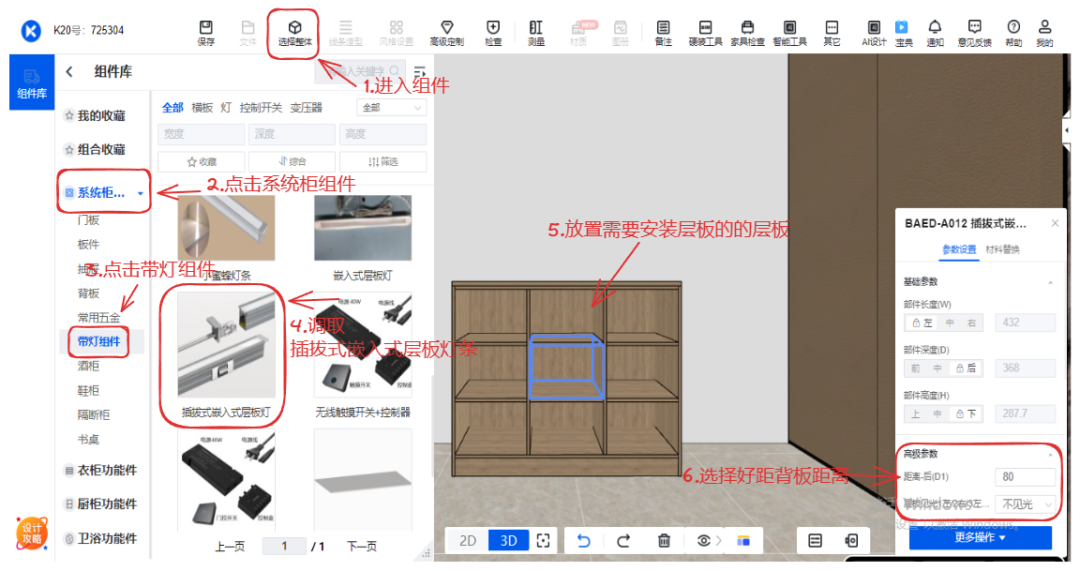

下单调用
操作步骤
