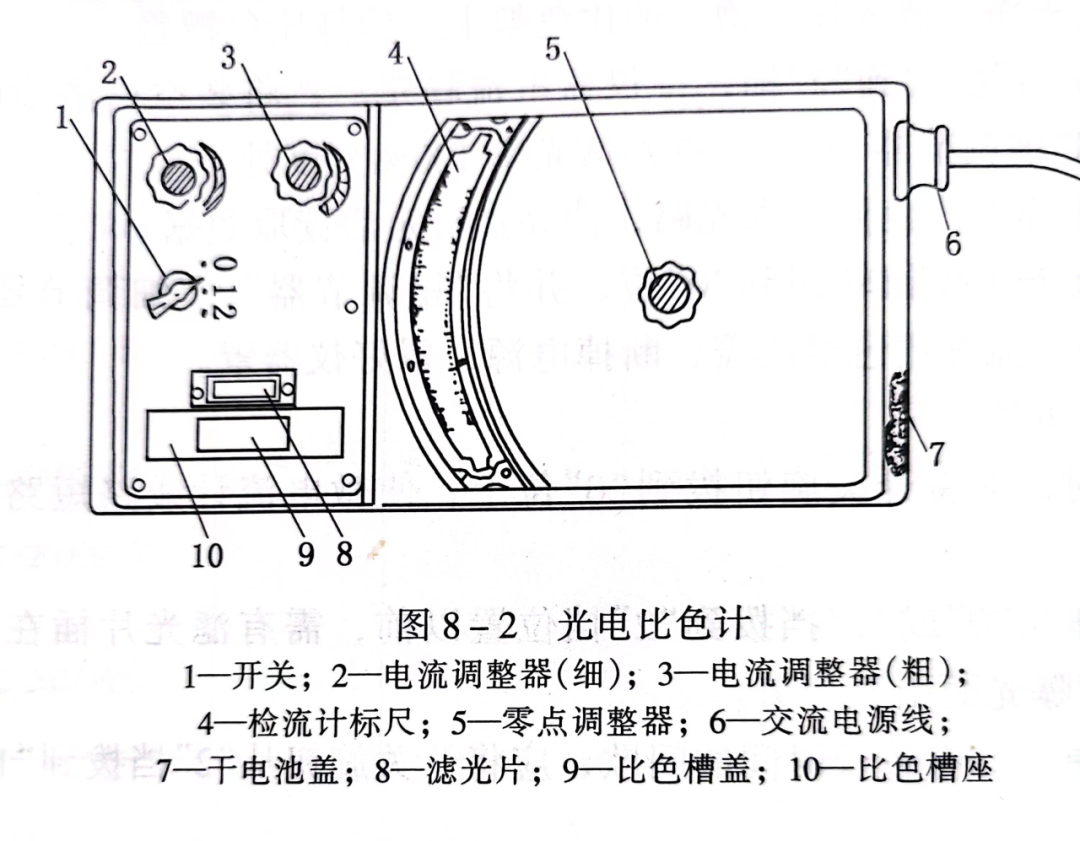

光电比色计的组成（二）

③比色皿 比色皿是由无色透明,能耐腐蚀的玻璃制成。用于盛放参比溶液和被测试液,多为长方形,也有试管形的。同样厚度比色皿之间的透光率相差应小于0.5%,比色皿必须保持十分干净。特别要保护其透光面,不要用手指直接接触。

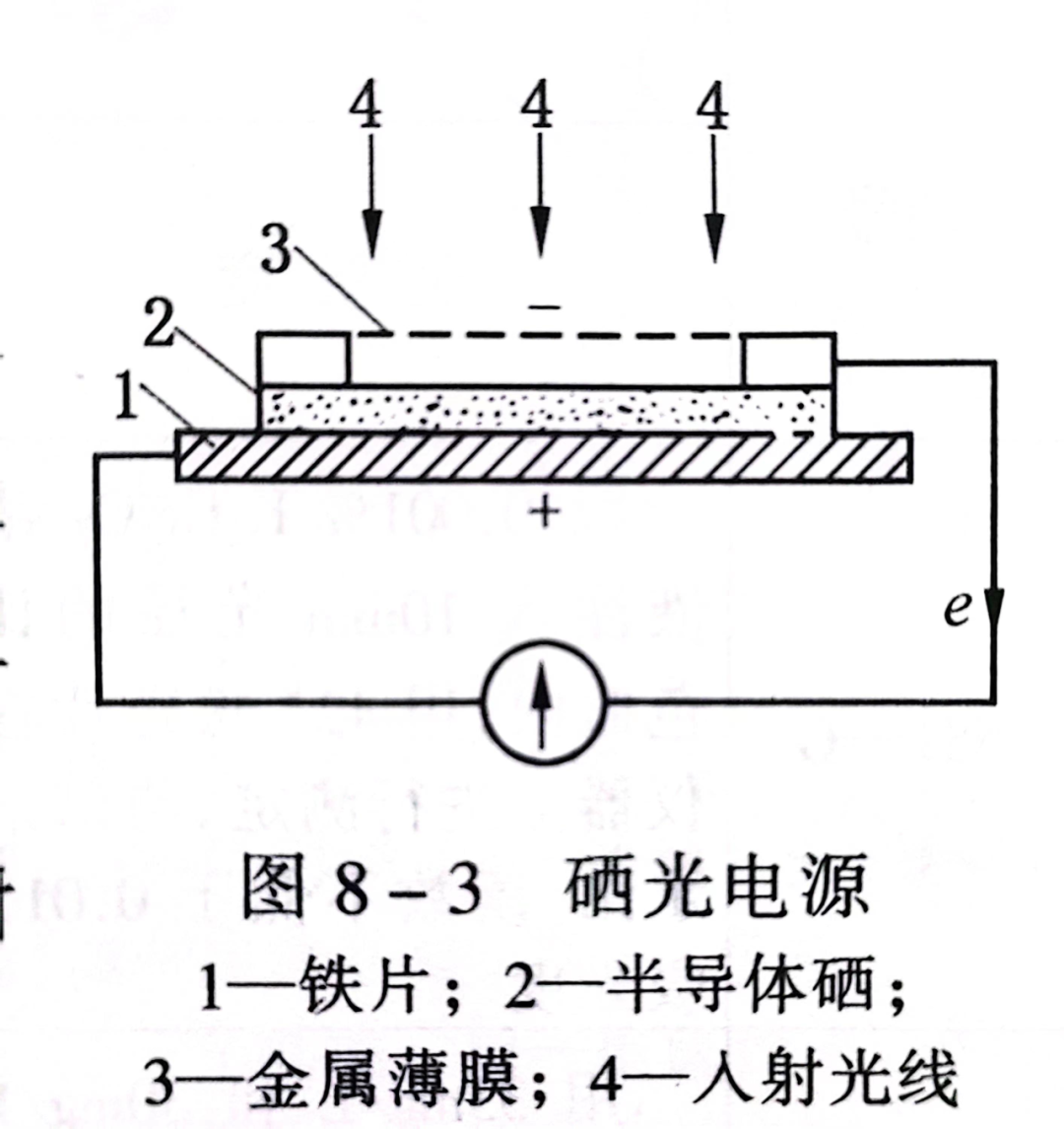

④光电池 比色计常用光电池为硒光电池。通常由三层不同的材料组成:表层是导电性能良好的可透光金属薄膜(如金、铂等);中层是半导体材料硒;下层是铁片,作为光电池的正极(图8-3)。

当光线照射到半导体硒的表面上,硒放射电子,由于硒是半导体,具有单向导电性,电子只能流向金属薄膜,因而使它带负,成为光电池的负极;硒层由于失去电子带正电,因而使铁层带正电,成为光电池的正极。这样便在金属薄膜和铁片之间产生电位差,线路接通后便产生光电流。当照射光的强度不大,而且光电池外电路的电阻较小时,光电流与照射光的强度成正比。硒光电池对各种不同波长的敏感度是不同的:它对600mm 附近的区域波长光最灵敏,而对紫外,红外区域光均无效应。

⑤检流计 比色计通常采用悬镜式光点反射检流计。它的灵敏度较高,约为10^-9A/nm。使用时应防止震动或大电流通过,以免吊丝扭断。当仪表停止使用时,应将检流计开关指向零位,使其短路。

煤质特征对燃烧及环境影响（三）

(三)结焦性

煤的结焦性能是评价炼焦煤的重要指标,如焦煤、肥煤、1/3焦煤等都是炼焦的优质煤。结焦性能高的优质煤,在燃烧过程中容易鼓泡,结成焦块,出现火口,造成布风不均、火苗不匀、炉渣含碳量高、热效率降低。但无结焦性能的煤,燃烧成焦末后容易被风吹起,被烟气带走,或从炉排孔中漏掉。故煤的结焦性能也应适中。煤的结焦性能简单地可用焦渣特征表示。焦渣特征共分八级。级别越高,结焦性能越强。一般实践认为:焦渣特征(CRC)以2~5级为宜。

(四)灰熔融性

煤的灰熔融性是评价煤灰是否容易结渣的一个指标。煤灰在一定温度下开始变形。开始变形的温度称为变形温度(DT)。进而软化和流动,故称软化温度(ST)和流动温度(FT)。煤灰软化温度实际上是开始熔融的温度,故习惯称其为灰熔融性(ST)。当炉膛温度达到或超过灰熔融性温度时,煤灰就会结成渣块,影响通风和排渣,使炉渣含碳量升高,有时会粘在炉墙、管壁或炉排上,恶化传热,造成局部高温或破坏炉排均匀布风,严重影响锅炉的正常运行。层燃炉炉膛火焰温度一般多在1350℃左右。所以,只要控制煤的灰熔融性(ST)在1350℃以上,煤灰就不会结渣,燃烧和运行就会正常进行。
