壁破裂

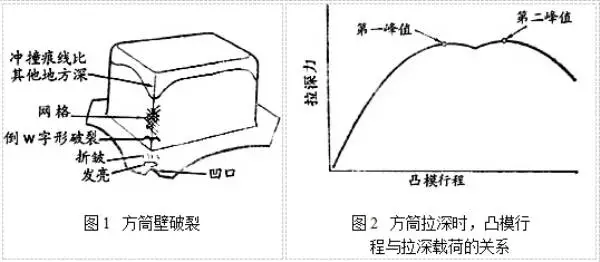

这种缺陷一般出现在方筒角部附近的侧壁，通常，出现在凹模圆角半径（rcd）附近。在模具设计阶段，一般难以预料。破裂形状如图1所示，即倒W字形，在其上方出现与拉深方向呈45°的交叉网格。交叉网格象用划线针划过一样，当寻找壁破裂产生原因时，如不注意，往往不会看漏。它是一种原因比较清楚而又少见的疵病。
方筒拉深，直边部和角部变形不均匀。随着拉深的进行，板厚只在角部增加。从而，研磨了的压边圈，压边力集中于角部，同时，也促进了加工硬化。
为此，弯曲和变直中所需要的力就增大，拉深载荷集中于角部，这种拉深的行程载荷曲线如图2所示，载荷峰值出现两次。
第一峰值与拉深破裂相对应，第二峰值与壁破裂相对应。就平均载荷而言，第一峰值最高。就角部来说，在加工后期由于拉深载荷明显地向角部集中，在第二峰值就往往出现壁破裂。
与碳素钢板（软钢板）相比较，18—8系列不锈钢由于加工硬化严重，容易发生壁破裂。即使拉深象圆筒那样的均匀的产品，往往也会发生壁破裂。
原因及消除方法
（1）制品形状
① 拉深深度过深。
由于该缺陷是在深拉深时产生的，如将拉深深度降低即可解决。但是必须按图纸尺寸要求进行拉深时，用其他方法解决的例子也很多。
② rd、rc过小。
由于该缺陷是在方筒角部半径（rc）过小时发生的，所以就应增大rc。凹模圆角半径（rd）小而进行深拉深时，也有产生壁破裂的危险。如果产生破裂，就要好好研磨（rd），将其加大。
（2）冲压条件
① 压边力过大。
只要不起皱，就可降低压边力。如果起皱是引起破裂的原因，则降低压边力必须慎重。如果在整个凸缘上发生薄薄的折皱，又还在破裂地方发亮，那就可能是由于缓冲销高度没有加工好，模具精度差，压力机精度低，压边圈的平行度不好及发生撞击等局部原因。必须采取相应措施。
是否存在上述因素，可以通过撞击痕迹来加以判断，如果撞击痕迹正常，形状就整齐，如果不整齐，则表明某处一定有问题。
② 润滑不良。
加工油的选择非常重要。区别润滑油是否合适的方法，是当将制品从模具内取出来时，如果制品温度高到不能用手触摸的程度，就必须重新考虑润滑油的选择和润滑方法。
在拉深过程中，最重要的因素之一是不能将润滑油的油膜破裂。凸模侧壁温度上升而使材料软化，是引起故障的原因。
因此，在进行深拉深时，要尽量减少拉深引起的磨擦，另外，还需要同时考虑积极的冷却方案。
③ 毛坯形状不当。
根据经验，在试拉深阶段产生壁破裂时，只要改变毛坯形状，就可消除缺陷，这种实例非常多。
拉深方筒时，首先使用方形毛坯进行拉深，rd部位如果产生破裂，就对毛坯四角进行切角。
在此阶段，如果发生倒W字形破裂和网格疵病，则表示四角的切角量过大。切角的形状，如拉深时凸缘四角产生凹口，只要切角量适当减小一些，就可消除，同时还可制止破裂。
④ 定位不良。
切角量即使合适，但如毛坯定位不正确，就会象切角过大那样，仍要产生破裂。另外，当批量生产时，使用三点定位装置时，定位全凭操作者的手感，这时往往会产生壁破裂。
⑤ 缓冲销接触不良。
只要将缓冲销的长度作适当调整，缺陷即可消除。
（3）模具问题
① 模具表面粗糙和接触不良。
在研磨凹模面提高表面光洁度的同时，还要达到不形成集中载荷的配合状态。
② 模具的平行度、垂直度误差。
进行深拉深时，由于模具的高度增加，所以凸模或凹模的垂直度、平行度就差，当接近下死点时，由于配合和间隙方面的变化，就成为破裂的原因。因此，模具制作完毕之后，必须检查其平行度和垂直度。
③ 拉深筋的位置和形状不好。
削弱方筒拉深时角部的拉深筋的作用。
（4）材料
① 拉伸强度不够。
② 晶粒过大，容易产生壁部裂纹，故应减小材料之晶粒。
③ 变形极限不足，因此要换成r值大的材料。
④ 增加板材厚度，进行试拉深。
