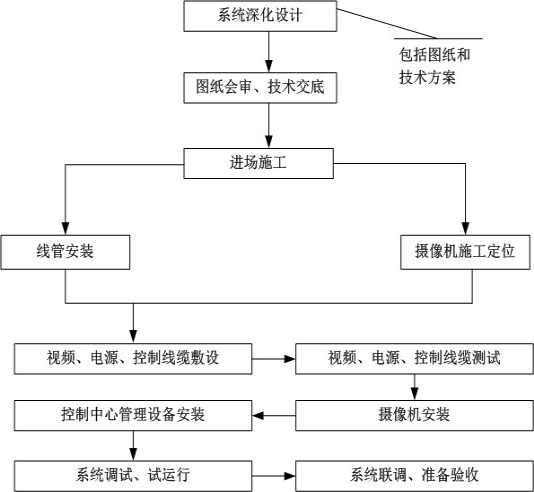

视频安防监控系统设备安装施工流程
安全防范系统监控设备是建筑弱电系统中比较精密的光学、电子设备，而摄像机又是该系统中最精密的设备，必须在土建、装修、工程结束后，各专业设备安装基本完毕后，在安全、整洁的环境下方可安装摄像机。安装要点如下：安装前检查摄像机包装及配件，确认摄像机为全新原厂合格产品，说明书、合格证等齐全。每个摄像机均应通电进行检测和调整，处于正常工作状态的摄像机方可安装。摄像机连接线缆应留有至少1米的余量，不得利用线缆插头和电源插头来承载重量。安装位置的确定：摄像机宜安装在被监视目标附近且不易受到外界损坏的地方，安装位置不应影响附近现场人员的工作和正常活动。安装高度室内以2.6米—5米为宜，室外以3.5米—10米为宜。摄像机的镜头要避免强光直射，避免逆光安装，若必须逆光安装，应选择将监视区的光对比度控制在最低限度范围内。固定摄像机支架的安装要求：摄像机支架外型要美观，材质优良，不得有锈蚀现象，颜色和周边环境相协调，安装位置合理且垂直无偏差，采用胶塞或膨胀螺栓进行安装，线缆不外漏。摄像机电源的安装要求：室外摄像机电源需单独安装在防水电源箱内，周边应通风良好，牢固，防水，电源线良好的绝缘且套管保护，尽量就近隐蔽安装。室内采用集中供电方式，注意电源线接头连接牢固可靠，安装在电源装用箱内，每一路都提供安全保险管。网络智能球机的安装要求：网络智能球机防护罩要连接稳固，不得脱落，不得刮花，支架与球体连接牢固，支架与墙体或立杆连接必须牢固，以免脱落摔坏机器或砸伤行人。线缆的安装要求：双绞线打水晶头应符合B类线序工艺要求，电源线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的编号标识是否完整。电视拼接墙监控中心设备如解码器、监视器、电视拼接墙、硬盘录像机等固定安装在电视拼接墙事先规划好的位置上，不许松动，设备之间留有适当间隔以通风散热和日常维护；各视网线、电源线牢固连接到相应接线端子，各线缆标识清楚正确，绑扎条理清晰美观。电视拼接墙监视器合理分布，安装美观，电视拼接墙安装在空间比较大的位置，有利于设备安装、运行和维护。电视拼接墙后侧留有1米的空间，供调试维护使用，控制台和电视拼接墙之间留有2米的空间，供日常工作使用。控制台设备如控制键盘等要求线缆的连接牢固、不松动，设备摆放合理，操作方便。监控中心安装UPS不间断电源，保证监控系统供电的稳定性，监控中心地面铺设静电地板，线缆均从地板下面空间进入电视拼接墙设备，所有设备良好接地。传输系统将监控系统的前端视频扑捉设备与监控中心终端控制及录像存储设备联系起来。将前端视频信号送至控制中心管理设备，并把控制中心的指令信号送到前端摄像机。传输线路主要分为有线和无线两种方式，本次工程主要采用有线方式，线缆为六类非屏蔽4对双绞线缆。本系统主要是对六类非屏蔽4对双绞线缆进行敷设，敷设线缆要合理安排，敷设时防止电缆之间及电缆与其他硬物体之间的摩擦，转弯处、穿墙体时注意不要刮破线缆外皮。合理安排管内穿线的数量，JDG20管穿1条线，JDG25管穿2条线。穿线时应使用专业工具穿管器引导顺利的穿入管道内，不应用力拉拽，以免变形，影响其电气性能。线缆两端应进行标识，避免混乱，电视拼接墙端线缆应预留足够的长度，一般为底部预留4米。电源为DC12V直流电源的电源线不能与视频线同管敷设，需单独布管，以免造成信号干扰。前端摄像机及其他配件、监控中心设备、控制台设备必须全部安装完毕，线路连接完毕；土建及装饰工程基本完工；现场具备良好的防潮、防腐、防尘性能，设备均良好接地处理；机房装修完毕，清理干净，空调、UPS配电正常运行。调试顺序分为设备调试或自检，单系统调试，系统联调。首先使用万用表、笔记本电脑等设备对线路和前端网络摄像机进行调试。每条线路都要进行通、断、短路测试并做记录标记。每个摄像机都要进行方位的合理调整及镜头焦距的合理选择。单项设备和单系统调试完毕后，就可进行系统联调。在系统联调时最重要的是供电电源的正确性，不能短路和断路。其次是信号线路的连接正确性，极性正确性，输入输出关系正确性。系统联调是也可以完成某些性能指标的再一步测试。首先开通系统电源，然后依次打开各监控设备，使系统进入工作状态。通过控制主机指定一台监视器,用键盘分别调出要测试的摄像机画面,按“五级损伤制评分分级”表和“主观评价项目”表测试图像质量；测试者到摄像机安装地点察看安装位置是否合理，测试镜头、防护罩、支架、云台的安装质量和接头牢固情况，红外灯是否工作正常。 | |
| |
| |
| |
| |
| 图像中沿水平方向分布在右边一条或多条轮廓线，即“重影” |
| |
指定一台监视器，用控制键盘分别调出要测试的带云台、可变镜头的网络摄像机图像，用键盘分别操作云台水平转动、云台垂直转动、光圈、调焦、变倍、功能键，测试各项功能是否正常。指定一台监视器和一路摄像机画面，用键盘分别操作云台水平转动、云台垂直转动、光圈、调焦、变倍、切换功能键，测试以上功能是否符合设计要求。完成解码器及管理平台系统在电视拼接墙上的各类显示功能调试，对解码矩阵进行参数配置，包括摄像机参数配置，系统配置，动作周期配置等。使大屏幕显示更加灵活和方便。来源 | 综合整理于网络，网络版权归原作者所有，如涉及版权，可联系删除，没有传播与分享，真理也不会发光。感谢作者的智慧.
