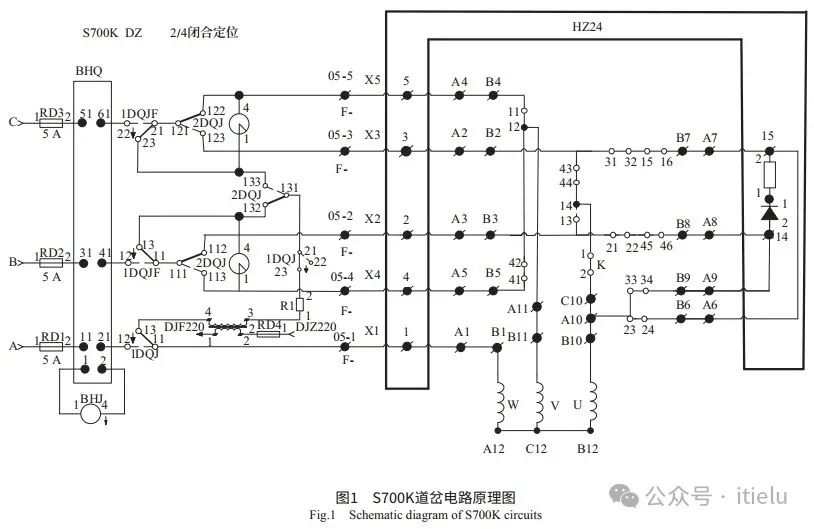

【提速道岔】交流道岔控制电路中用到的器材

​

（1）DCJ、FCJ、YCJ的线圈由联锁控制，其接点用于控制1DQJ的励磁线圈，型号为JWXC-1700。

（2）1DQJ两个线圈分开使用，一组接点使用在电机动作电路中，需要采用带加强接点、并具有缓放功能的继电器，型号为JWJXC-125/80。

（3）2DQJ两组接点使用在电机动作电路中，需要采用加强接点，还有两组普通接点用在1DQJ的励磁电路中，型号为JYJXC-160/260。

（4）1DQJF是1DQJ的复示继电器，两组接点使用在电机动作电路中，需要采用加强接点，还有两组普通接点用在2DQJ的转极电路中，型号为JWJXC-480。

（5）DBQ的作用是防止电路因缺相烧毁电机。三相交流电出现断相，DBQ失去直流输出，使BHJ断电释放，用BHJ接点切断1DQJ的自闭电路，停止三相供电，BHJ的型号为JWXC-1700。

（6）BB将交流220V电源转换为交流110V电源，为表示继电器提供电源，型号为BD1-7。

（7）DBJ和FBJ与转辙机内接点、电阻、二极管共同构成表示电路，需要偏极继电器，型号为JPXC-1000。

（8）QDJ、ZBHJ、DKJ、DWJ的线圈由直流24V电源控制，接点用于启动电路中，型号为JWXC-1700。
