落地式空调机组、风机安装工艺标准

1.适用范围

适用于一般民用建筑中的落地式空调机组、风机箱及落地式离心风机的安装。

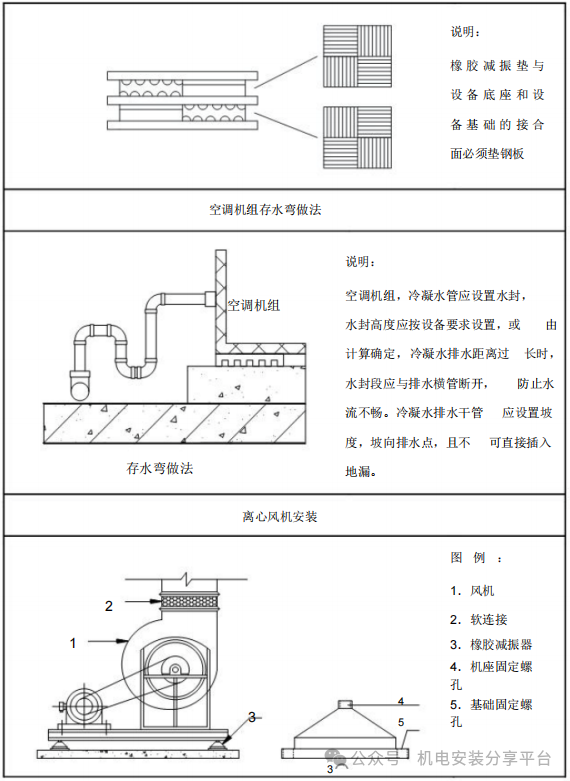

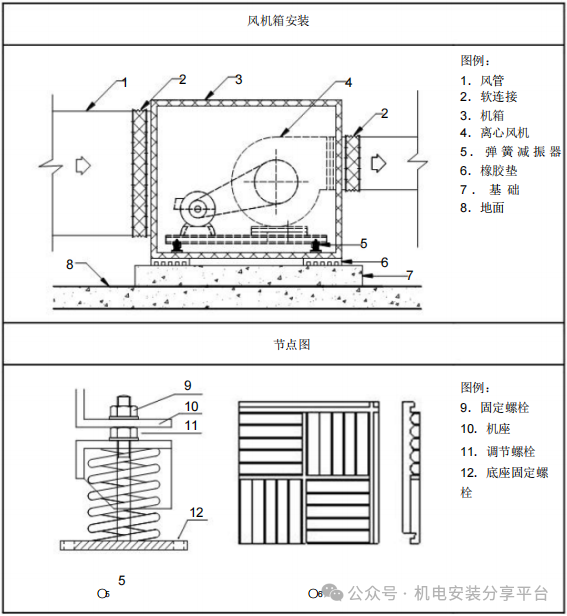

2.大样图

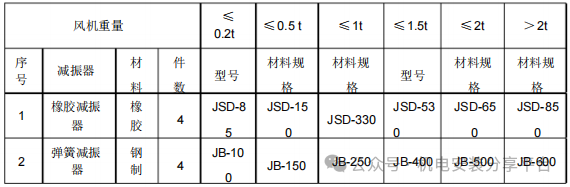

3.规格表

4.采购要求

1）设备应具有出厂检验合格证明，进场应按设计要求或国家现行有关标准进行验收，进行开箱检查。

2）减振设备选型应根据设备技术参数进行确定。

3）减振设备应具有详细的技术参数及检测报告。

4）选择减振设备形式应符合风机的减振要求，随风机订货。

5.工艺要求

1）风机安装前应根据设计图纸、产品样本或风机实物对设备基础进行全面检查，符合尺寸要求。

2）设备基础强度应达到设计要求。风机安装前，应在基础表面铲出麻面，使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。

3）安装橡胶减振垫时需要考虑使用环境温度，不可使橡胶减振垫超过使用温度。橡胶减振器一般仅适用于 -15～+70℃温度范围。

4）橡胶减振垫串联使用时，中间必须加装钢板隔开，不应超过三层。橡胶减振垫凹纹内必须清洁无杂物，避免影响减振效果。

5）橡胶减震垫与设备底座和设备基础的接合面必须垫钢板。

6）根据设备减振要求可选择橡胶减振器或弹簧减振器。

7）风机箱内附带的弹簧减振器，在设备安装完成后应及时松开。

8）风机的进风管、排风管、阀件调节装置等均应有单独的支撑并与基础或其他建筑物连接牢固；各管路与风机连接时法兰面应对中贴平，不应硬拉和别劲，风机机壳不应承受其他机件的重量，防止机壳变形。

9）风机安装应保证水平度及垂直度。

10）用于通风及空调系统，无防火要求时，柔性软接短管可选用帆布软接短管；用于防排烟系统时，应按设计或规范要求选用防火材质的软接短管。

11）如无减振要求或用于防排烟非常时运用风机可取消减振器安装。

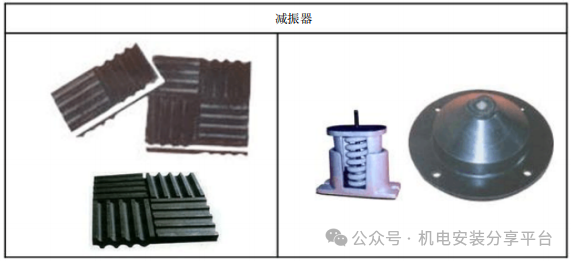

6.产品图片
