目录：
一.指针式钳形电流表
二.数字式钳形电流表
钳形电流表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断线的情况下测量交流电流。有的钳形电流表还有测量电压、电阻的功能。
钳形电流表也可分为指针式和数字式两类，根据结构和工作原理的不同，还可分为整流系和电磁系两类。整流系钳形电流表只能用于交流电流的测量;电磁系钳形电流表可以实现交、直流两用测量。
指针式钳形电流表的准确度不高，通常为2.5~5级。在测量5A以下的小电流时，为提高测量精度，在条件允许的情况下，可将被测导线多绕几圈，再放人钳口进行测量。此时实际电流应是仪表读数除以放入钳口中的导线圈数。
一.指针式钳形电流表

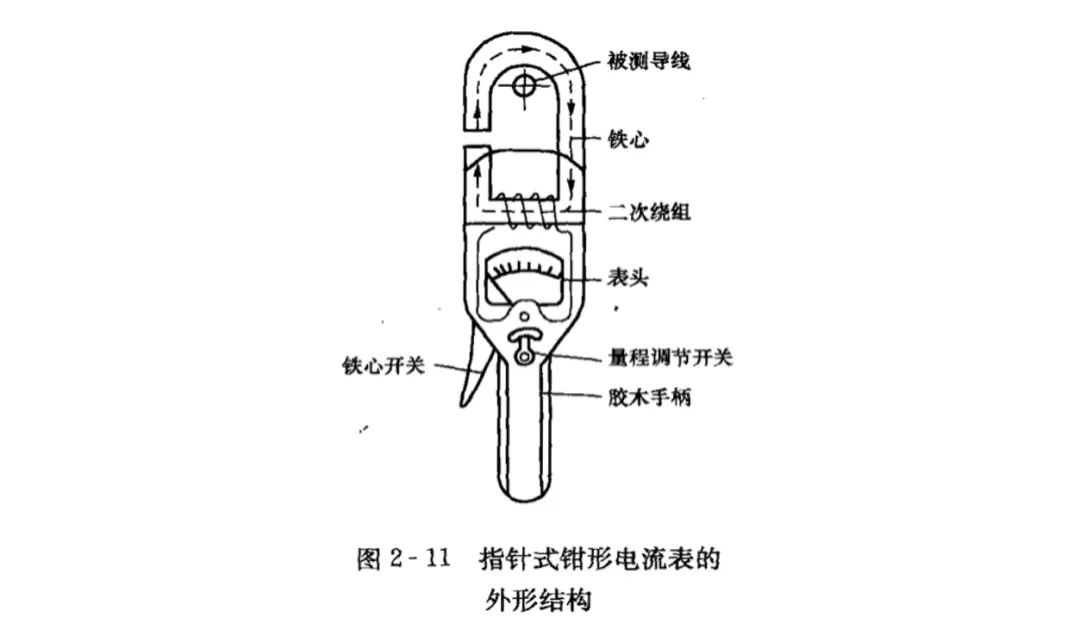

指针式钳形电流表俗称钳表、卡表，它是由一只电流互感器、钳形扳手和一只整流式磁电式反作用力仪表所组成的，其外形结构如图2-11所示。
钳形电流表可以通过转换开关的拨档，变换不同的量程。但拨档时不允许带电进行操作，为使读数准确，应使铁心钳口两个面紧密闭合。如听到钳口发出的电磁噪声，或把握钳形电流表的手有轻微震动的感觉，说明钳口端面结合不严密，此时应重新张、合一次钳口。如果杂声依然存在，应检查钳口端面有无污垢或锈迹，若有应将其清除干净，直至钳口结合良好为止。
二.数字式钳形电流表
往期文章：钳表的使用方法视频介绍
现在常用的是数字式钳形电流表，数字式钳形电流表的读数方便、清晰、直观、准确度高和分辨率高，体积小、价格也不高，得到了比较广泛的使用。
对于数字式钳形电流表而言，其测量结果的读数直观而方便，并且测量功能也扩充了许多，如扩展到能测量电阻、二极管、电压、有功功率、无功功率、功率因数、频率等参数。然而，数字式钳形电流表并不是十全十美的，当测量场合的电磁干扰比较严重时，显示出的测量结果，可能发生离散性跳变从而难以确认实际电流值。
对于数字式钳形电流表，尽管在使用前曾检查过电池的电量，但在测量过程中，也应当随时关注电池的电量情况，若发现电池电压不足(如出现低电压提示符号)，必须在更换电池后再继续测量。如果测量现场存在电磁干扰，就必然会干扰测量的正常进行，故应设法排除干扰。能否正确地读取测量数据，也直接关系到测量的准确性。
数字式钳形表的显示虽然比较直观，但液晶屏的有效视角是很有限的，眼晴过于偏斜时很容易读错数字，还应当注意小数点及其所在的位置，这一点千万不能被忽视。数字式钳形表有一个数据保持键，按下数据保持键“HOLD’后，此时显示屏上将保持测量前显示的最后数据并被固定，并且在显示屏上有“H”符号显示。在测量时不便观察数据或测量现场光线较暗时，可以按下该数据保持键，然后将钳形电流表拿到明亮处观察并记录。在按下数据保持键后，不能再进行测量。因为这时显示屏上将保持测量前显示的最后数据，再按一下数据保持键，仪表便可恢复到正常的测量状态。
每次测量完毕后一定要把调节开关放在最大电流量程的位置，以防下次使用时，由于未经选择量程而造成仪表损坏。
