昨天讲了“IVD仪器气液路原理图绘制规范标准”，有同学就问，那我画个电磁阀还要一根一根线条、一个一个箭头去画出来吗？有没有好用的工具软件？
其实是有很多软件可以辅助进行液路图绘制的，只不过这些软件主要用于流体传动（或气动、液压）原理图的设计，并非专门针对IVD仪器的气液路原理图绘制。软件提供的符号，基本都遵循ISO 1219的标准，但IVD仪器气液路中的一些特殊器件的符号，大都需要自己根据需求进行绘制。
下面是几款可以考虑的绘图软件，大家可以挑选一款顺手的。

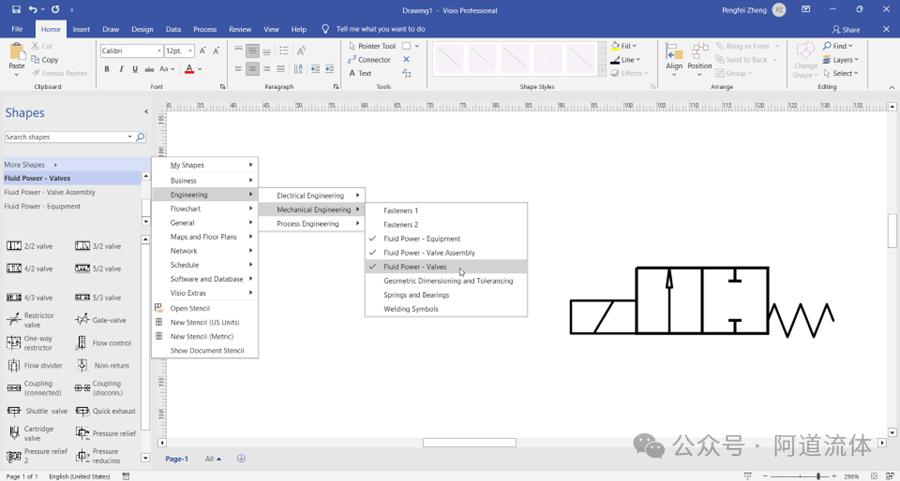

1.Microsoft Visio/LibreOffice Draw
Visio是微软的收费软件，主要用于绘制流程图。但该软件中也内置了很多流体传动系统的符号。与之对应的开源免费的软件是LibreOffice Draw。

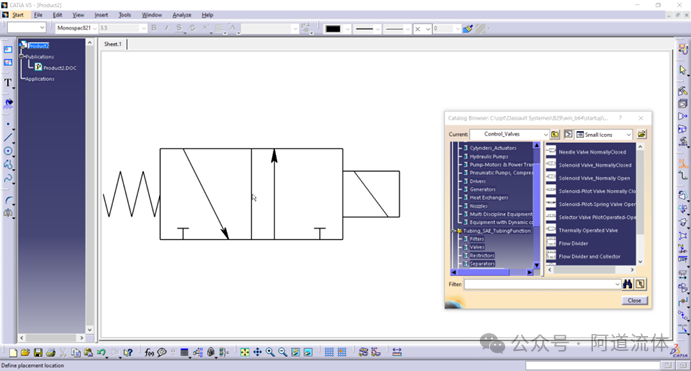

2.AutoCAD、Solidworks、Catia等很多计算机辅助设计软件，都包含了气液压图绘制模块

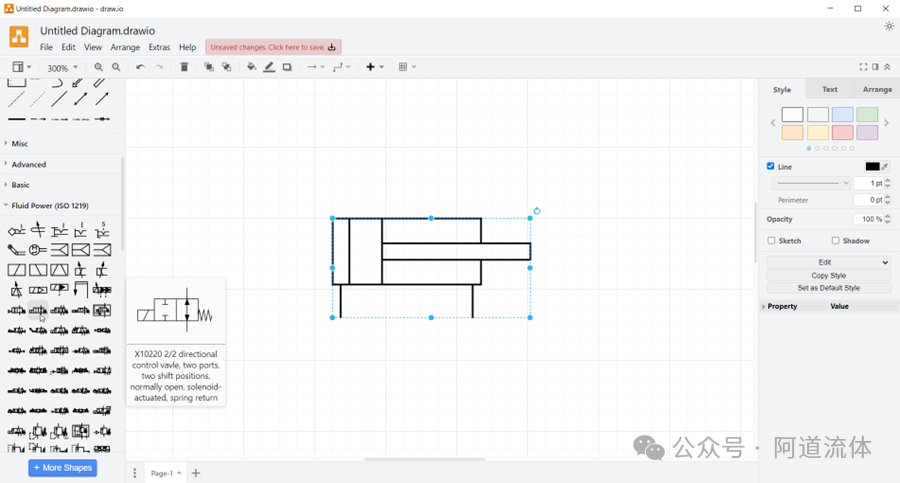

3.draw.io
draw.io（https://github.com/jgraph/drawio-desktop）是一款免费的流程图绘制软件，里面自带了ISO 1219的符号集。

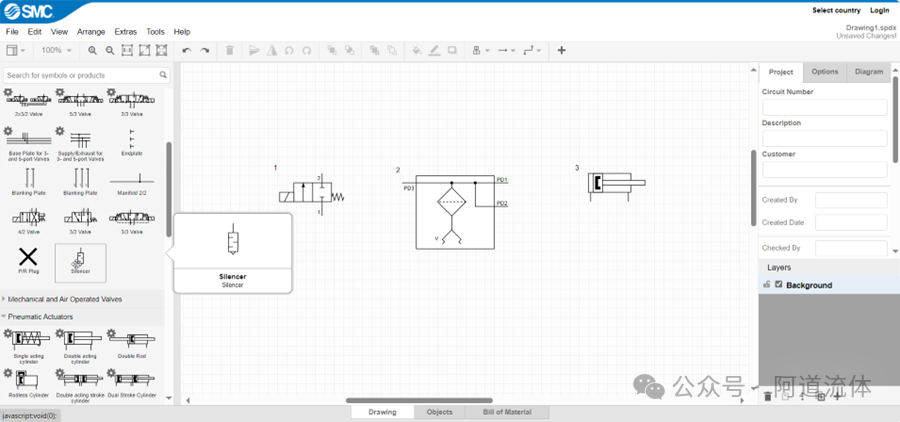

4. Pneudraw
Pneudraw（https://etools.smc.at/pneudraw/）是SMC公司的一款网页版气液路图绘制软件。

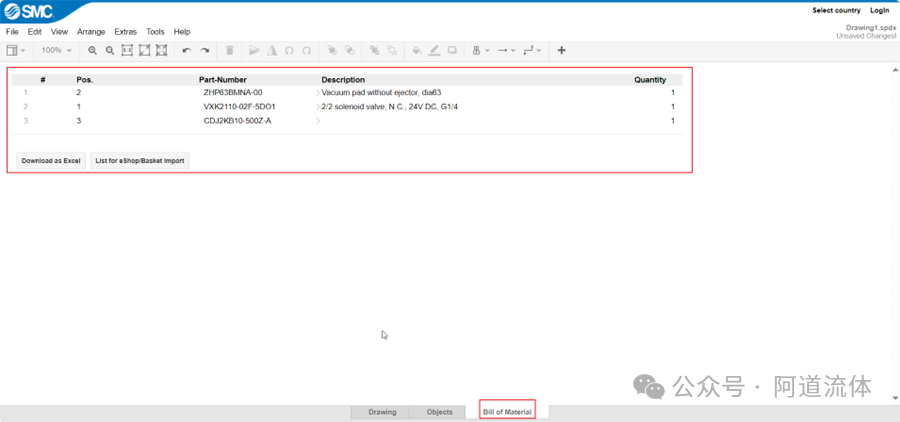

该款软件是基于draw.io，对draw.io的功能进行了调整，将该软件的侧重点，从流程图绘制，改为气液路图绘制。Pneudraw给出了更加齐全的、可配置的气动、液动元器件符号；可在软件上直接选型SMC的气液动零部件，增加了可自动生成BOM的功能等更多的实用功能。
但Pneudraw只能联网使用，目前没有离线版本。SMC同时还有一款SMCDraw（https://www.smcworld.com/select/pcds/en-jp/index.html）软件，SMCDraw可以离线本地使用，但个人感觉实用性并不如Pneudraw。

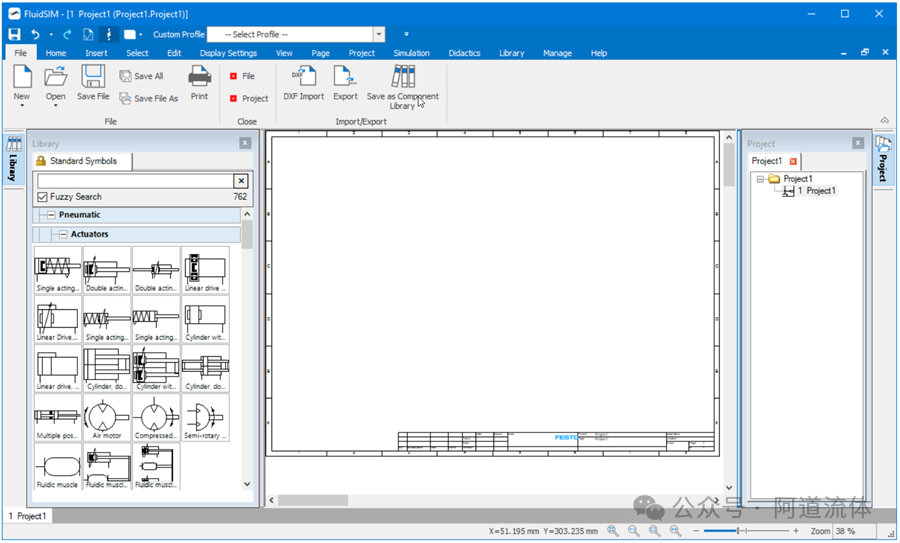

5.FluidSIM
FluidSIM(https://www.art-systems.de/www/site/en/fluidsim/)是Festo公司的一款气液动原理图创建及模拟的软件。该软件有非常多的现成的符号可用，但却在自定义创建图形符号方面不是很方便。
后面的几款软件，阿道没有实际使用经验，这些软件大部分的主要侧重点也是模拟仿真，而不是简单的气液路图绘制，大家可到官网自行了解。

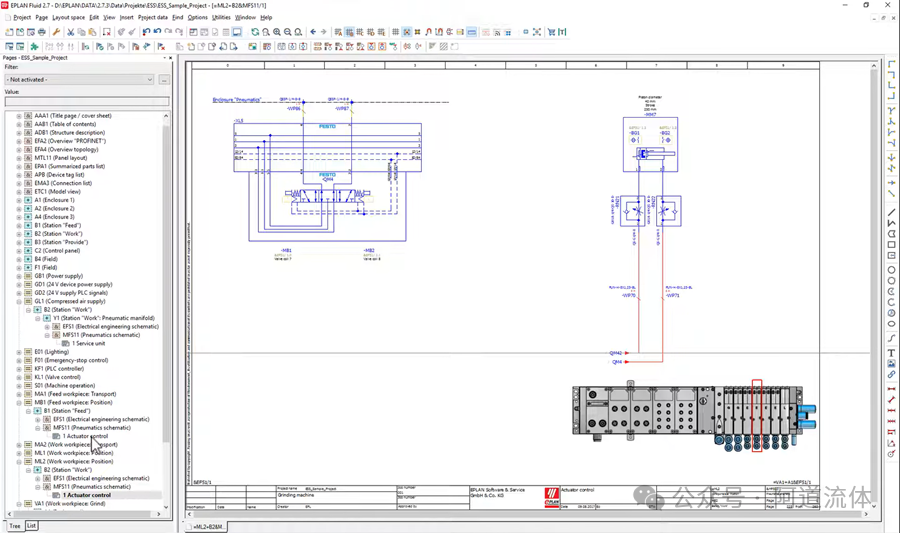

6.EPLAN Fluid （https://www.eplan-software.com/solutions/eplan-fluid/）

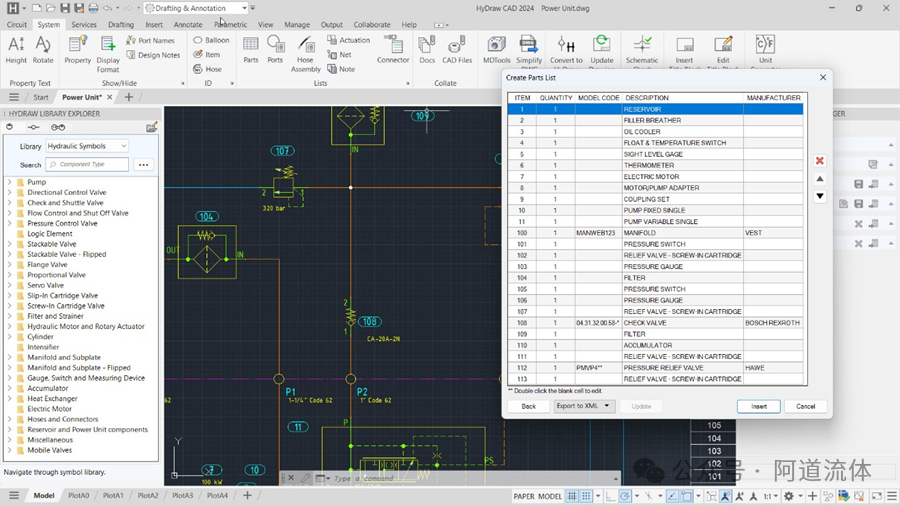

7. HyDraw CAD（https://www.vestusa.com/Circuit-Design-with-HyDraw-CAD.htm）

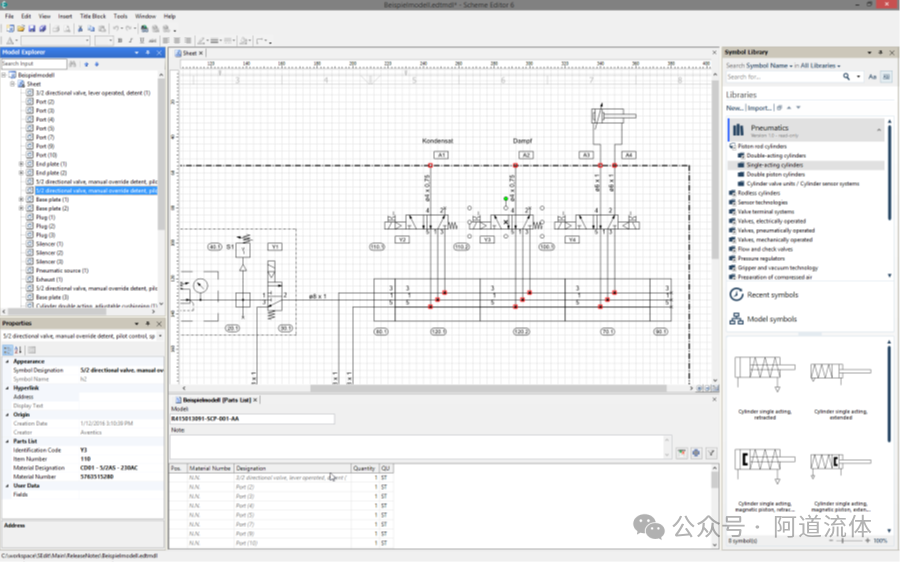

8.Scheme Editor（https://www.boschrexroth.com/en/us/products/econfigurators-and-tools/scheme-editor/）

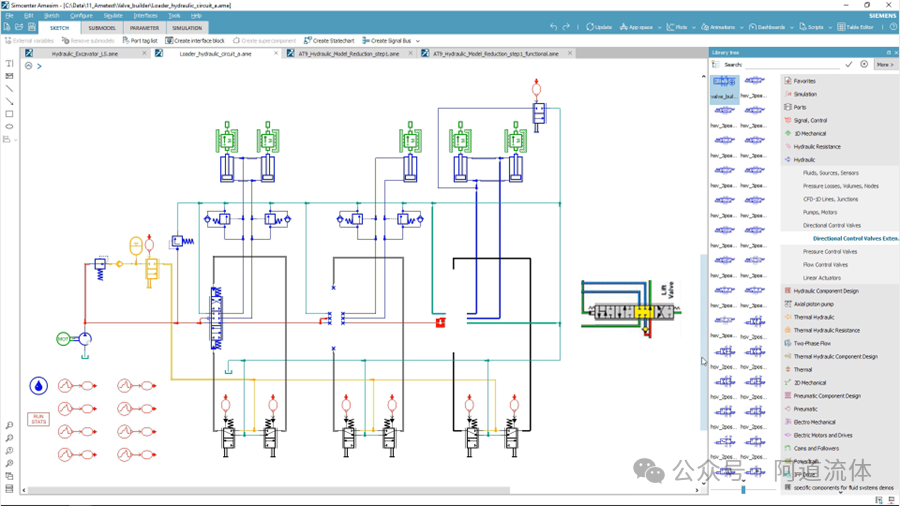

9. Simcenter Amesim (https://plm.sw.siemens.com/en-US/simcenter/systems-simulation/amesim/)

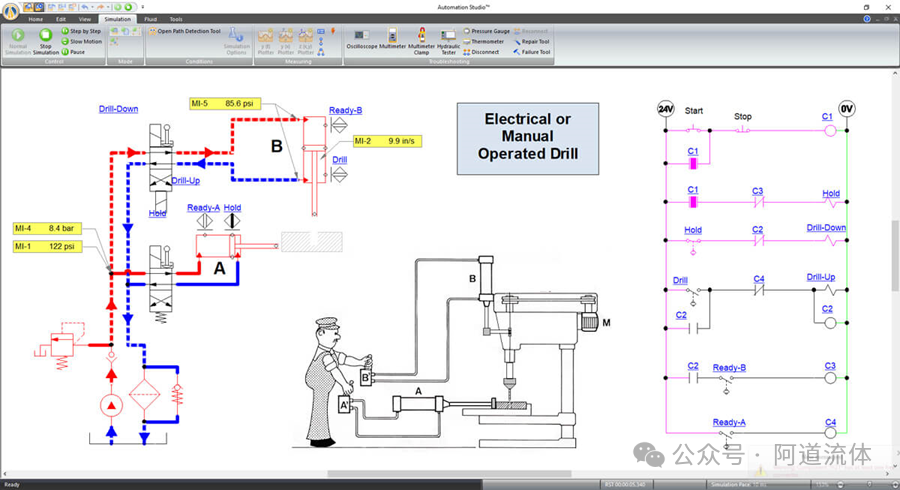

10. Automation Studio (https://www.famictech.com/en/Products/Automation-Studio/Educational-Edition)

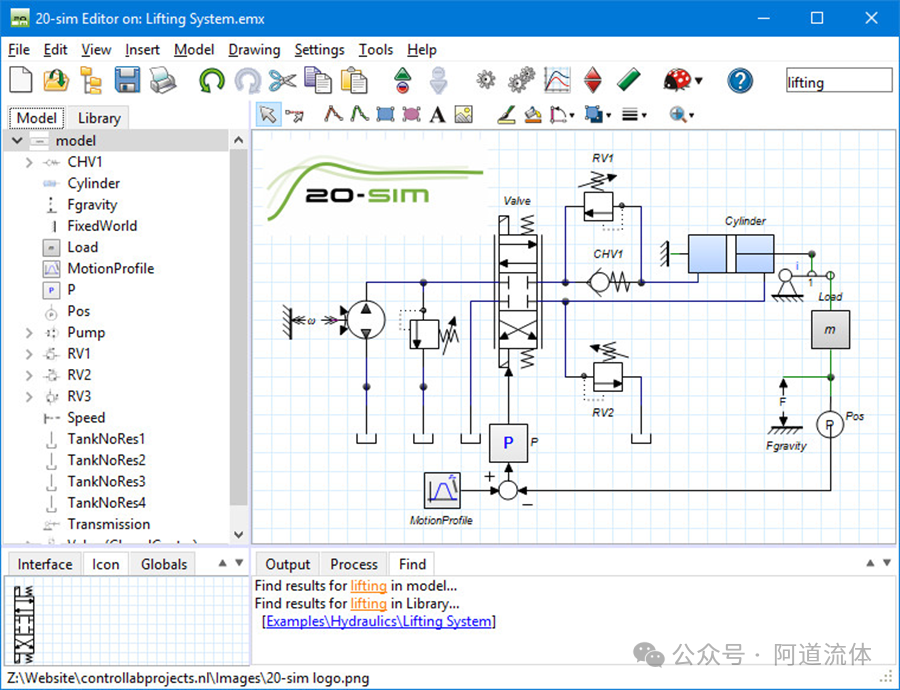

11. 20-sim(https://www.20sim.com/)

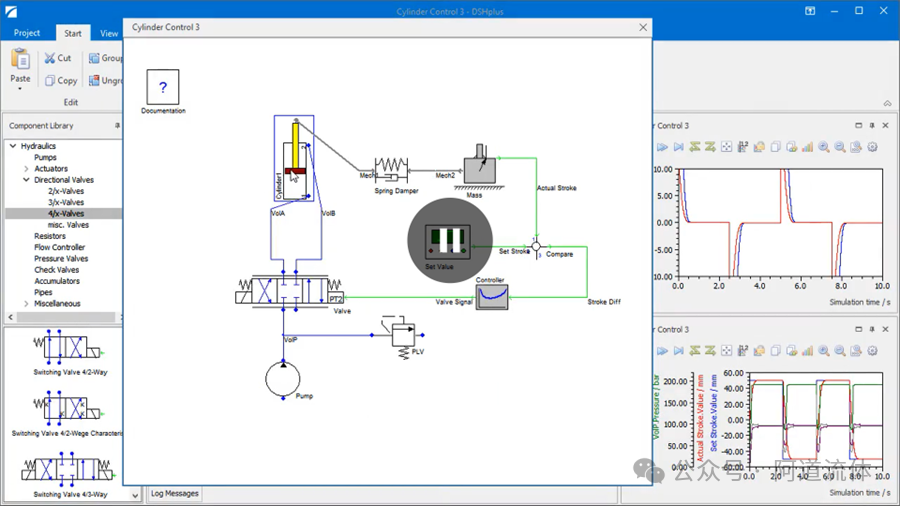

12.DSHplus(https://altair.com/dshplus)

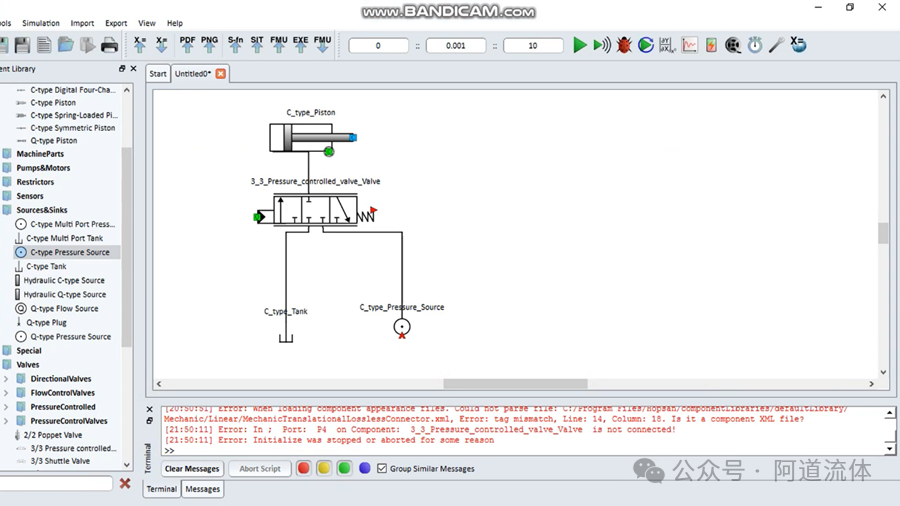

13.Hopsan(https://liu.se/en/research/hopsan) 免费开源

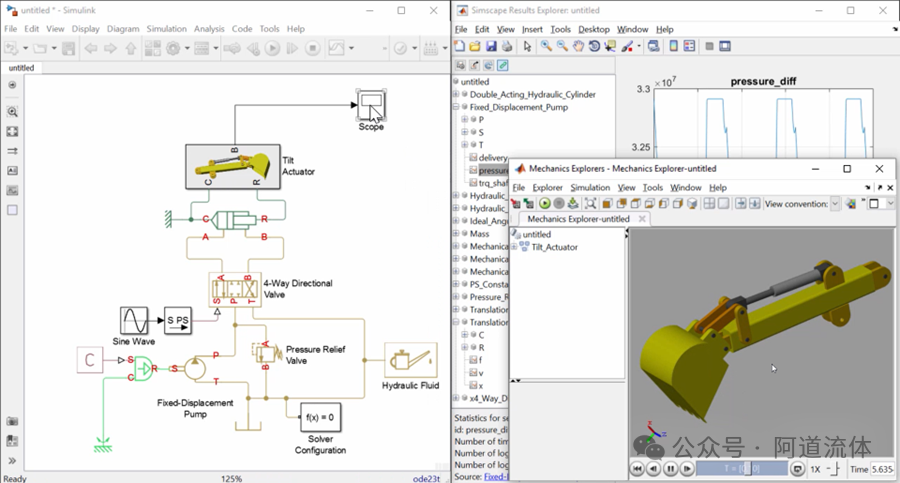

14.Simscape Fluids(https://www.mathworks.com/products/simscape-fluids.html)
