我国发生的火灾中，因电线电缆引起的火灾占较大比例。电线电缆中可燃绝缘和护套材料的燃烧会致使火灾事故进一步扩大，燃烧散发出的有毒气体会造成人员伤亡，并阻碍消防人员进行灭火。因此，电线电缆的选择做到安全可靠、技术先进、经济合理，可以有效地防止电线电缆所引起的火灾，减少电线电缆在火灾中造成的人身伤亡和财产损失，保证消防设备电源线路在火灾中仍能适时维持其完整性。国家的各类规范对于消防供配电中的电线电缆的材质及敷设提出了具体明确的要求。

一、消防供配电线路的电线电缆涉及哪些

现代建筑中应用消防设备的用电分为两大类：

1．交流强电部分（380V或220V）

主要涉及低压配电柜至消防控制室、消防水泵、稳压泵、消防电梯、各类防排烟消防风机、应急照明及疏散指示标志控制柜的供电线路。

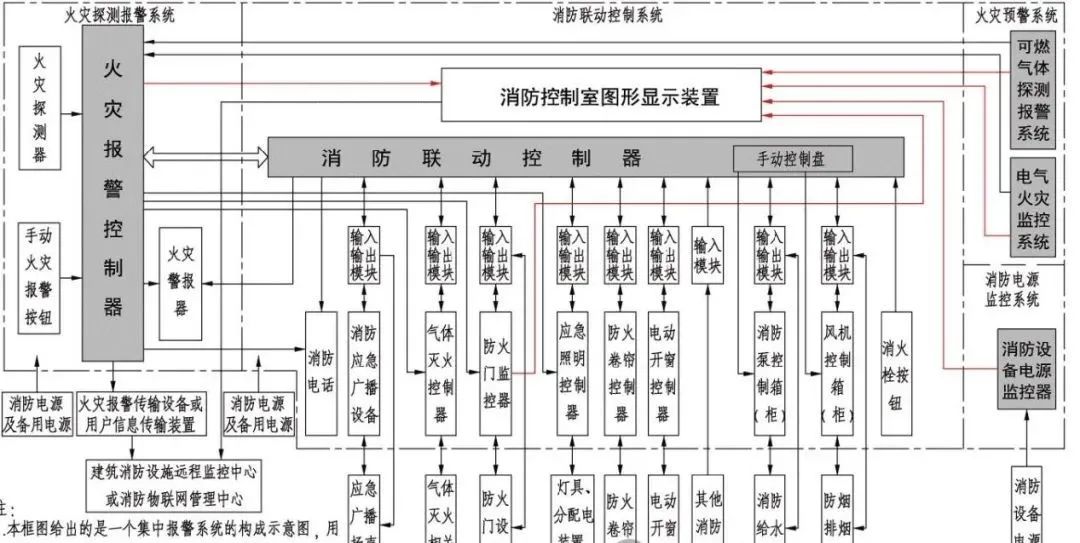

2．直流弱电部分（36V或24V）

主要涉及A类应急照明和疏散指示标志由现场控制柜出线到现场设备的供电线路。包括现场消防设备和消防主机间用于传递信息和控制信号的供电线路，如火灾自动报警、消防联动控制如水泵启动、防排烟风机启动、消防电梯迫降、自动灭火设备动作、电动防火门、电动排烟窗、防火卷帘、电动挡烟垂壁、防排烟系统电动风阀等设备动作的控制线路及上述各类消防设备动作信号反馈到消防主机的反馈信号线路及消防电话、消防应急广播路的信号线路等。

二、常用消防电线电缆代号含义说明

1.类别与用途代号

A-安装线、B-绝缘线、C-船用电缆、K-控制电缆、N-农用电缆、R-软线、U-矿用电缆、Y-移动电缆、JK-绝缘架空电缆、M-煤矿用、ZR-阻燃型、NH-耐火型、ZA-A级阻燃、ZB-B级阻燃、ZC-C级阻燃（如未标识表示是C级阻燃）、WD-低烟无卤型。

2.导体材料

L-铝、T-铜（如未标识表示是铜材）。

3.绝缘种类

V-聚氯乙烯、X-橡胶、Y-聚乙烯、YJ-交联聚乙烯、Z-油浸纸。

4.内护层

V-聚氯乙烯护套、Y-聚乙烯护套、L-铝护套、Q-铅护套、H-橡胶护套、F-氯丁橡胶护套。

5.特征

D-不滴流、F-分相、CY-充油、P-贫油干绝缘、P-屏蔽、Z-直流、B-扁平型、R-柔软、C-重型、Q-轻型、G-高压、H-电焊机用、S-双绞型。

6.铠装层

0-无、2-双钢带、3-细钢丝、4-粗钢丝。

7.外被层

0-无、1-纤维外被、2-聚氯乙烯护套、3-聚乙烯护套。

8.防火特性

阻燃电缆在代号前加ZR、耐火电缆在代号前加NH、防火电缆在代号前加DH。

举例：

ZRBV--阻燃型聚氯乙烯绝缘电线(铜芯T省略)

ZBN-YJV--交联聚乙稀绝缘、聚氯乙稀护套B级阻燃耐火电线

WDZBN-RYJS 2x2.5低烟无卤B级阻燃耐火交联聚烯烃绝缘绞型连接软线，2x2.5表示两根2.5平方毫米

三、消防供配电线路涉及的阻燃、耐火、矿物绝缘电缆

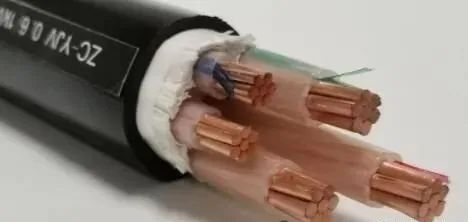

1.阻燃电缆：

阻燃电缆分为含卤素电缆和不含卤素电缆两种，含卤电缆阻燃原理是靠卤素的阻燃效应，无卤电缆阻燃原理是靠析出水降低温度来熄灭火焰。阻燃电缆的基本结构是：（1）绝缘层采用阻燃材料；（2）护套及外护层采用阻燃材料；（3）包带和填充采用阻燃材料。在消防中一般用于消防弱电的信号线如报警总线、消防应急广播和消防专用电话等传输线路。

2.耐火电缆：

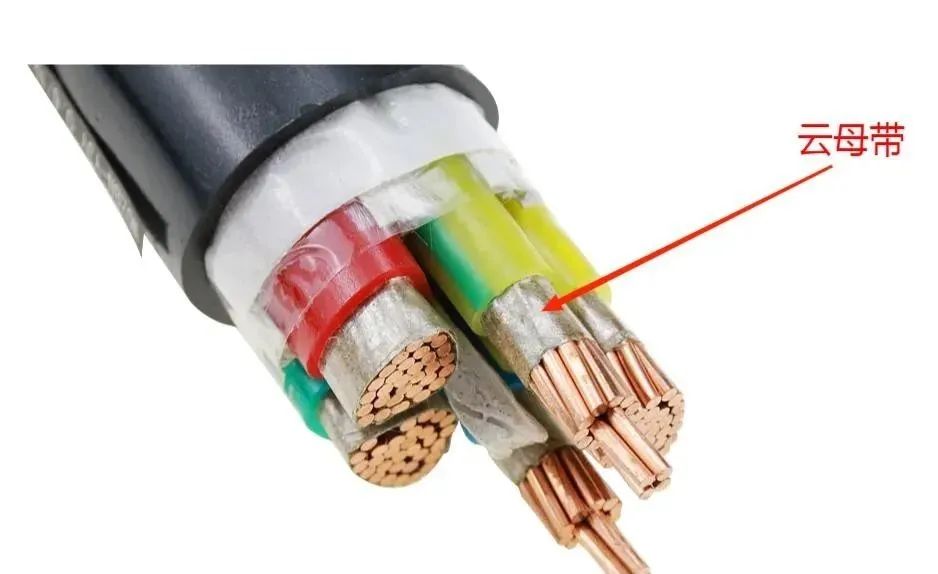

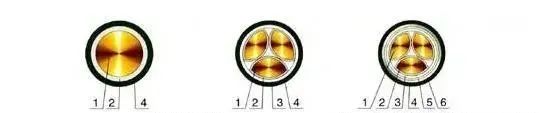

耐火电缆一般是在导体与绝缘层之间再加一个耐火层（下图中的耐火隔离层），耐火电缆是靠耐火层中云母材料的耐火、耐热的特性，保证电缆在火灾时工作正常。在消防线路中一般用于火灾自动报警系统的供电线路、消防联动控制线路。

3.矿物绝缘电缆：

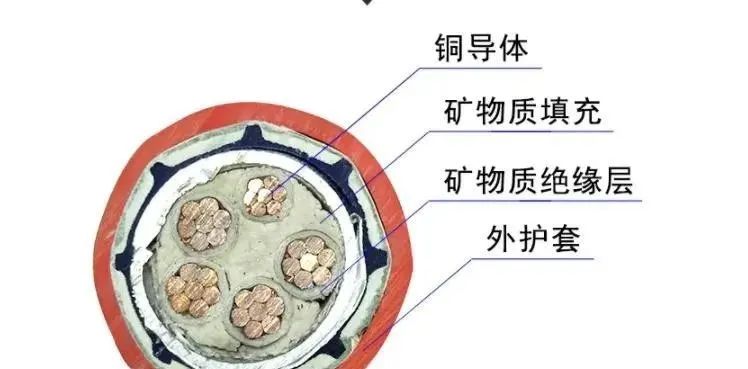

矿物绝缘电缆全都是用无机物(金属铜和氧化镁粉)组成,它本身不会引起火灾,不可能燃烧或助燃,由于铜的熔点是1083℃、氧化镁的熔点是2800℃,因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电,是一种真正意义上的防火电缆。在消防中一般用于消防设备如消防水泵、稳压泵、消防电梯、各类防排烟消防风机、A类应急照明及疏散指示标志现场控制柜供电的动力电缆。

四、规范中的要求

1.消防配电线路在明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。消防配电线路在暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。同时，消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。

2.火灾自动报警系统的传输线路应采用金属管、可挠（金属）电气导管、B1 级以上的钢性塑料管或封闭式线槽保护。而火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。线路暗敷设时，应采用金属管、可挠（金属）电气导管或 B1 级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm ；线路明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护；矿物绝缘类不燃性电缆可直接明敷。火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置，受条件限制必须合用时，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。同时，不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。

3.消防应急照明和疏散指示系统线路应选择铜芯导线或铜芯电缆；集中控制型系统中，除地面上设置的灯具外，系统的配电线路应选择耐火线缆，系统的通信线路应选择耐火线缆或耐火光纤。而非集中控制型系统中，除地面上设置的灯具外，灯具采用自带蓄电池供电时，系统的配电线路应选择阻燃或耐火线缆；灯具采用集中电源供电时，系统的配电线路应选择耐火线缆。

值得注意的是，对应急照明及疏散指示系统除了非集中控制系统自带电源及设置在地面的灯具，所有线路都要采用耐火电缆。

五、现场施工中应注意的几个点

1.所有消防电线电缆都必须采用铜芯导线，不允许用铝芯导线。

2.消防供配电线路除了用于弱电中用于传递信号的线路（如反馈线路）、广播线路、消防电话线路、非集中控制系统自带电源及设置在地面的灯具可以采用阻燃电线电缆。其余线路都必须采用耐火电线电缆或更加防火的矿物绝缘电线电缆。

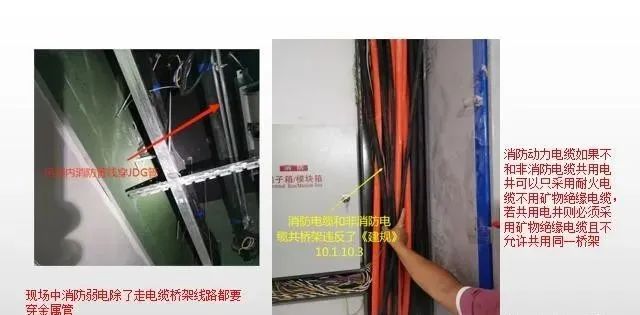

3.明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施，值得注意的是明敷的管道还需要刷防火涂料，很多项目在施工过程中都存在遗漏；暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm；矿物绝缘电缆可以直接明敷。

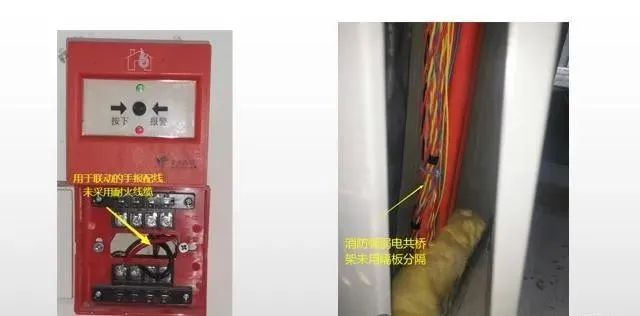

4.消防弱电电线电缆只允许和消防强电电线电缆共用桥架，且必须用隔板分隔。

5.消防强电电缆不宜和非消防电线电缆共用电井，共用时必须采用矿物绝缘电缆，且不允许共用桥架。

总之，电线电缆的错误选择可能导致消防设备的电源线路被烧毁，消防电气设备无法正常运行，会极大的延误灭火时间，导致更大的人员和财产损失，因此，消防供配电电线电缆的型号是否符合要求，是验收重点之一。
