【第624期】有机实验室常用玻璃仪器介绍

   日期:2024-01-29 12:56:54     来源:网络整理    作者:本站编辑    浏览:28    评论:0

点击蓝字 关注我们


常用玻璃瓶介绍

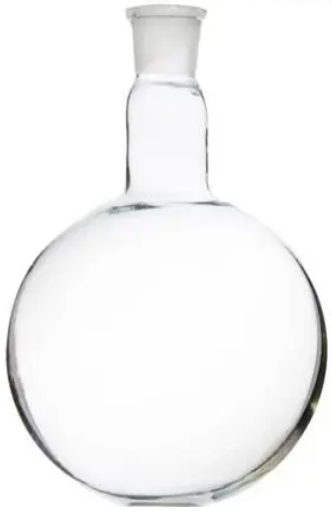

圆底烧瓶

部呈化学实验中常用的反应容器,与铁架台夹持仪器配合使用,可进行长时加热

蒸馏中可用作蒸馏瓶、接收瓶。

茄形瓶

因其肩部为斜坡状,瓶内固体或稠状物质可直接用刮刀刮取(对比圆底烧瓶,因瓶身弧度较大,刮刀无法触及);常用于减压蒸馏,因瓶底体积比同等容积的圆底烧瓶大,故可一定程度上避免暴沸。

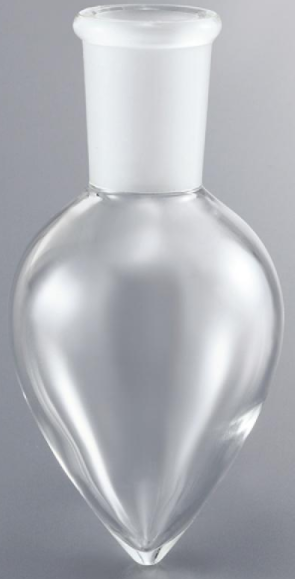

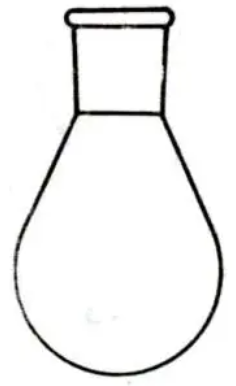

梨形瓶(鸡心瓶)
尖顶倒锥形瓶,形似鸡心,又称鸡心瓶,因上大下小,故存放样品时上方观察面较,且因底部较尖,样品浓缩时可使浓缩液最终集中于最底处,在相同体积样品情况下,相对于同容积的圆底烧瓶和茄形瓶,产生的液面高度更高利于观察及定容

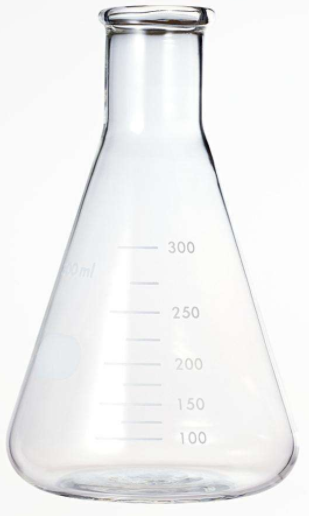

锥形瓶

其锥形结构相对稳定,不易倾倒常用于滴定实验,因口小、底大,利于滴定过程振荡时,反应充分而液体不易溅出作为反应容器用于普通实验,可在水浴电炉上加热,或可用手握住瓶颈以手腕晃动,搅拌均匀瓶身刻有刻度,以标示所能盛载的容量。因底部为平面且宽阔,故可在萃取操作中通过加入无水硫酸钠或无水硫酸镁等干燥剂实现有机相最大程度的干燥(使有机相与干燥剂产生最大面积的接触)

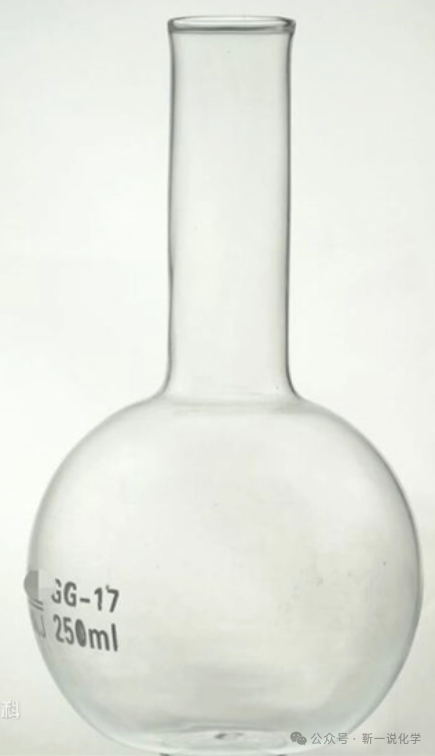

平底烧瓶

能够直立,其他功能类似圆底烧瓶;

因底部较瓶,易受热不均,故耐热度不如圆底烧瓶,通常用于室温反应或轻度受热反应;

不可用于减压蒸馏

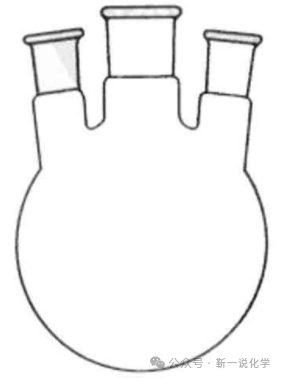

三颈瓶


全称三颈圆底烧瓶,有三个口,可以同时加入多种反应物,或加冷凝管

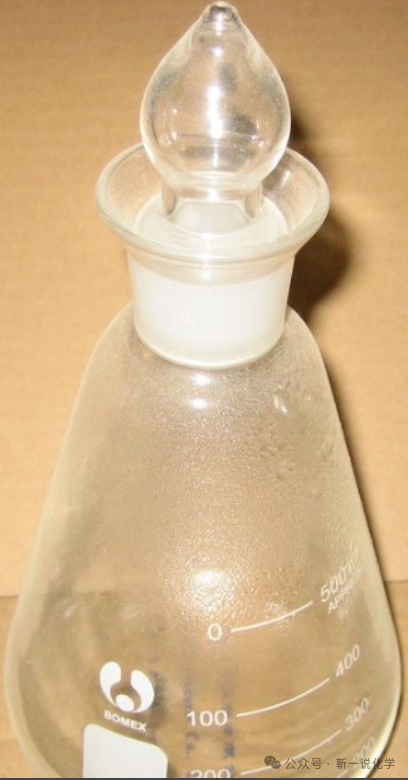

碘量瓶


锥形瓶衍生物,在锥形瓶口上使用磨口塞子,并且加一水封槽。用于碘量分析,盖塞子后以水封瓶口
可用作产生挥发性物质的反应容器

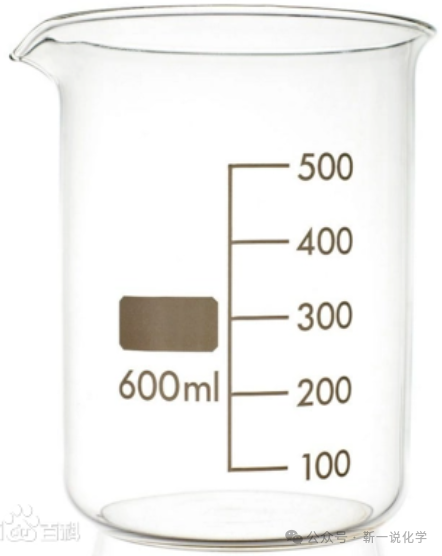

烧杯


烧杯呈圆柱形,顶部的一侧开有一个槽口,便于倾倒液体。烧杯广泛用作化学试剂加热、溶解、混合、煮沸、熔融、蒸发浓缩、稀释及沉淀等。

外壁标有刻度,可以粗略地估计烧杯中液体的体积。

烧杯一般都可以加热,但最好不要干烧。

烧杯经常用来配置溶液和作为较大量的试剂的反应容器。在操作时,经常会用玻璃棒或者磁力搅拌器来进行搅拌。

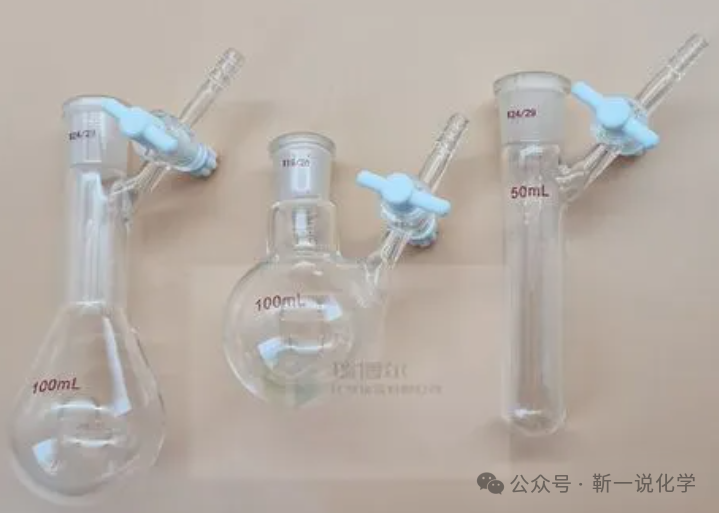

Schlenk 瓶 / 管














涉及专业名词:Schlenk 操作,真空惰性气体切换的技术,主要用于对空气潮气敏感的反应,用以提供真空环境或惰性气体环境,即无水无氧操作

双排管


用于无水无氧操作,先将要求除水除氧的仪器(通常是 Schlenk 管 / Schlenk 瓶)通过带旋塞的导管,与双排管相连以便抽换气

旋转双排管的双斜旋塞使体系与真空管相连,抽真空(此时仪器内为真空状态

打开惰性气体阀,将双斜旋塞旋转至抽真空状态的相反方向,使仪器与惰性气体管路相通(此时仪器内充满惰性气体);

上述操作重复三次,即换气完毕。

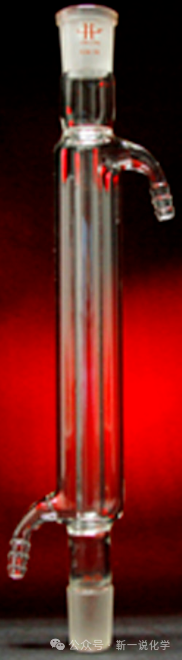

直型冷凝管


将一根空气冷凝管作为内芯,在其外面焊有一较粗的外套管(水冷管),在外套管的两端各焊接一个小嘴是用以连接冷凝水的进出口(下嘴用以连接冷却水源,上嘴用以作冷却水的出口)。
它是用水进行冷却,适用于沸点为 140 ℃ 以下物质的蒸馏分馏操作,主要用于倾斜式蒸馏装置。

空气冷凝管



蒸出产物时使用(包括蒸馏分馏),当蒸馏物沸点超过140摄氏度时,一般使用空气冷凝管,以免直形冷凝管通水冷却导致玻璃温差大而炸裂。用于蒸馏液体或有机制备中,起冷凝或回流作用。

球型冷凝管




用球泡状管作内芯管,与直形管相比,球泡状的内芯管的冷却面积大,效果好;
由于它的内芯管为球泡状,容易在球部积留蒸馏液,故不适宜做倾斜式蒸馏装置,多用于垂直蒸馏装置,适用于回流蒸馏操作。

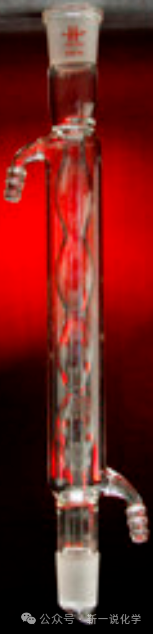

蛇形冷凝管



内芯管为螺旋形,增加了玻璃管的长度,冷却面较球泡形更大,适用于沸点较低的液体。其它部分与球形相同;

同样由于内芯管为蛇形蒸馏时积留的蒸馏液更多,故适用于做垂直式的连续长时间的蒸馏回流装置。

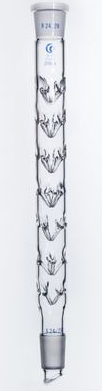

分馏柱



使蒸气经过多次的凝结和气化,保证低沸点的蒸气分子先进冷凝管而馏出
在分馏柱内,当上升的蒸气与下降的冷凝液互凝相接触时,上升的蒸气部分冷凝放出热量使下降的冷凝液部分气化,两者之间发生了热量交换,其结果,上升蒸气中易挥发组分增加,而下降的冷凝液中高沸点组分(难挥发组分)增加,如果继续多次,就等于进行了多次的气液平衡,即达到了多次蒸馏的效果。这样靠近分馏柱顶部易挥发物质的组分比率高,而在烧瓶里高沸点组分(难挥发组分)的比率高。这样只要分馏柱足够高,就可将这种组分完全彻底分开。工业上的精馏塔就相当于分馏柱。
